Tera HW0007-BT 1D - 2D Bezdrátový čtečka čárových kódů – Vysoké rozlišení, Dlouhý dosah

1. Účel výrobku

Bezdrátová čtečka čárových kódů Tera slouží k rychlému snímání 1D a 2D čárových kódů. Lze ji používat s počítačem, pokladními nebo skladovými systémy a kompatibilními zařízeními Bluetooth.

Zařízení přenáší načtená data prostřednictvím bezdrátového připojení a v případě potřeby dokáže čárové kódy ukládat také do interní paměti.

2. Hlavní vlastnosti

· 1D a 2D čárové kódy

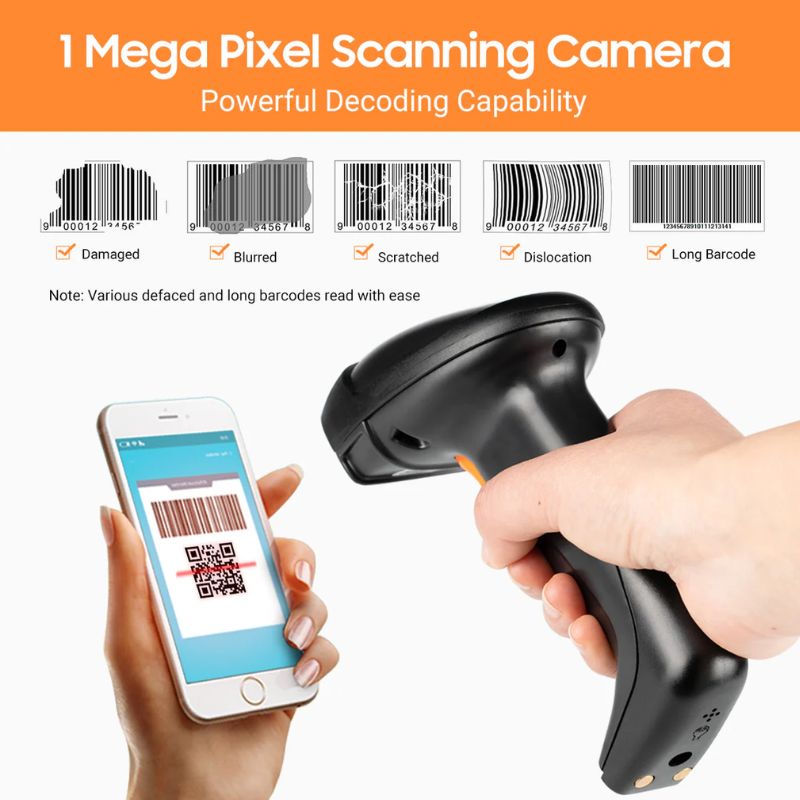

· Snímač CMOS s rozlišením 1280 × 800 pixelů

· Osvětlení bílou LED diodou

· Zaměřovací světlo červené LED diody

· Bezdrátový přenos dat

· Bezdrátové připojení 433 MHz

· Podpora připojení Bluetooth HID

· Vestavěná baterie s kapacitou 900 mAh

· Režim okamžitého odesílání dat a režim interní paměti

· Možnost manuálního, nepřetržitého a snímání pomocí senzoru

· Nastavitelná zvuková signalizace a vibrace

· Nastavitelná doba automatického pohotovostního režimu

· Podpora více rozložení klávesnice

· Možnost přidání předpony a přípony

3. Před prvním použitím

Před prvním použitím se doporučuje zařízení řádně nabít.

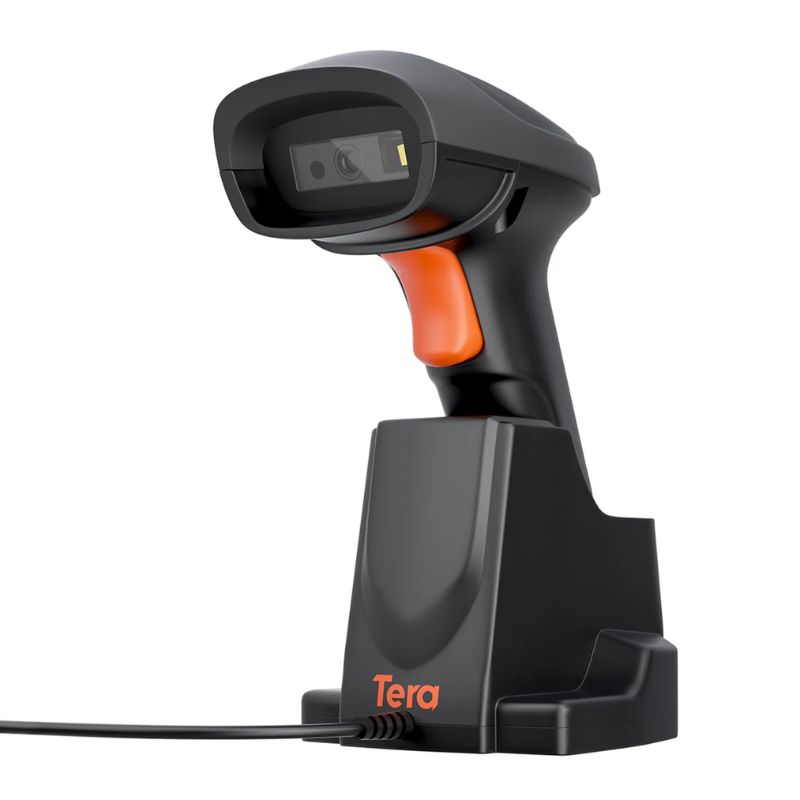

Připojte přijímač/kolébku k příslušnému portu USB počítače. Kolébku lze použít jako přijímač bezdrátového datového připojení i k nabíjení zařízení.

Po zapnutí počkejte, až zařízení přejde do pohotovostního režimu.

Důležité: konfigurační čárové kódy uvedené v příručce výrobce snímejte pouze tehdy, pokud skutečně chcete dané nastavení změnit. Načtení konfiguračního čárového kódu může okamžitě změnit fungování zařízení.

4. Snímání čárového kódu

1. Namiřte čtečku čárových kódů na čárový kód, který chcete načíst.

2. Stiskněte tlačítko snímání.

3. Držte zařízení tak, aby zaměřovací světlo správně pokrývalo čárový kód.

4. Po úspěšném načtení zařízení vydá zvukový a/nebo světelný signál.

5. V závislosti na aktuálně zvoleném provozním režimu se data okamžitě odešlou, nebo se uloží do paměti zařízení.

Pokud je například v počítači aktivní textový editor, Excel, poznámkový blok nebo jiné vstupní pole, načtený kód se obvykle zobrazí stejně, jako kdyby byl zadán klávesnicí.

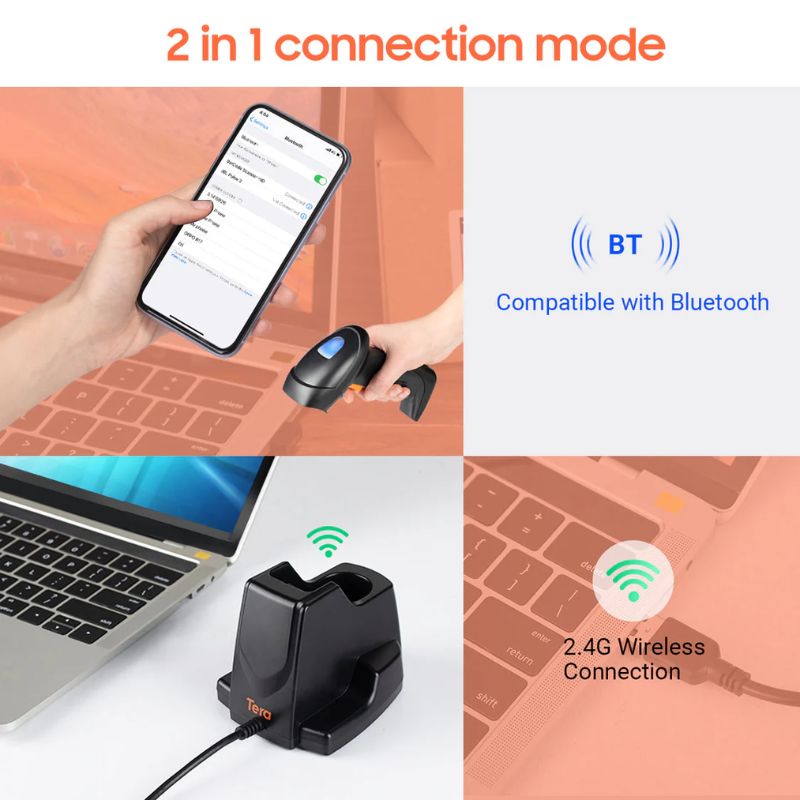

5. Bezdrátové připojení 433 MHz

Za běžných okolností jsou čtečka čárových kódů a příslušný přijímač/kolébka z výroby spárovány.

1. Připojte kolébku k portu USB počítače.

2. Zapněte čtečku čárových kódů.

3. Počkejte přibližně 15 sekund.

4. Zařízení může úspěšné připojení signalizovat zvukem.

5. Otevřete textové vstupní pole a načtením čárového kódu ověřte připojení.

Pokud se načtená data zobrazí v počítači, připojení funguje správně.

6. Pokud se čtečka čárových kódů nepřipojí k přijímači

Pokud se zařízení nepřipojí automaticky:

· zkontrolujte, zda je přijímač správně připojen k portu USB;

· zkuste jiný port USB;

· restartujte čtečku čárových kódů;

· v případě potřeby znovu proveďte spárování pomocí konfiguračního kódu „Match“ z tovární příručky.

Pokud zařízení kvůli předchozímu nastavení nefunguje správně, může problém vyřešit také obnovení továrního nastavení.

7. Párování Bluetooth

Čtečku čárových kódů lze v režimu Bluetooth HID používat také s kompatibilními zařízeními Bluetooth.

Chcete-li používat Bluetooth, nejprve přepněte zařízení do režimu Bluetooth/BLE-HID pomocí příslušného konfiguračního kódu z tovární příručky.

Poté:

1. Zapněte funkci Bluetooth na počítači, telefonu nebo tabletu.

2. Přepněte čtečku čárových kódů do režimu párování Bluetooth.

3. V některých režimech je nutné tlačítko zařízení podržet přibližně 8 sekund.

4. Stav párování může signalizovat blikající světelná kontrolka.

5. Vyhledejte čtečku čárových kódů v seznamu zařízení Bluetooth.

6. Vyberte ji a proveďte spárování.

7. Otevřete textové vstupní pole a načtěte čárový kód pro ověření funkčnosti.

8. Režim okamžitého odesílání dat

„Instant Upload Mode“ je základní provozní režim.

V tomto režimu se každý úspěšně načtený čárový kód okamžitě odešle do připojeného zařízení.

Pokud se bezdrátové připojení přeruší, zařízení může vydat varovný zvukový signál a odeslání příslušných dat může selhat.

Tento režim se doporučuje používat, když je čtečka čárových kódů neustále připojena k počítači nebo jinému přijímacímu zařízení.

9. Režim paměti / ukládání

Pomocí režimu „Storage Mode“ lze čárové kódy načítat i tehdy, když se čtečka čárových kódů nachází mimo dosah bezdrátového připojení.

V tomto režimu:

· každý úspěšně načtený čárový kód se uloží do interní paměti zařízení;

· uložené čárové kódy lze později nahrát do počítače najednou;

· lze zjistit počet čárových kódů uložených v paměti;

· po nahrání lze uložená data vymazat.

10. Nahrání uložených dat

Před nahráním uložených čárových kódů:

1. Znovu vytvořte bezdrátové připojení k přijímači.

2. Otevřete textový editor, tabulkový procesor nebo jiné vhodné vstupní pole.

3. Aktivujte funkci „Upload Data“ podle tovární konfigurační příručky.

4. Počkejte, dokud se nepřenesou všechna uložená data.

Během nahrávání čtečku čárových kódů nevypínejte a nepřerušujte bezdrátové připojení.

Data uložená v paměti vymažte až poté, co se přesvědčíte, že přenos dat byl úspěšně dokončen.

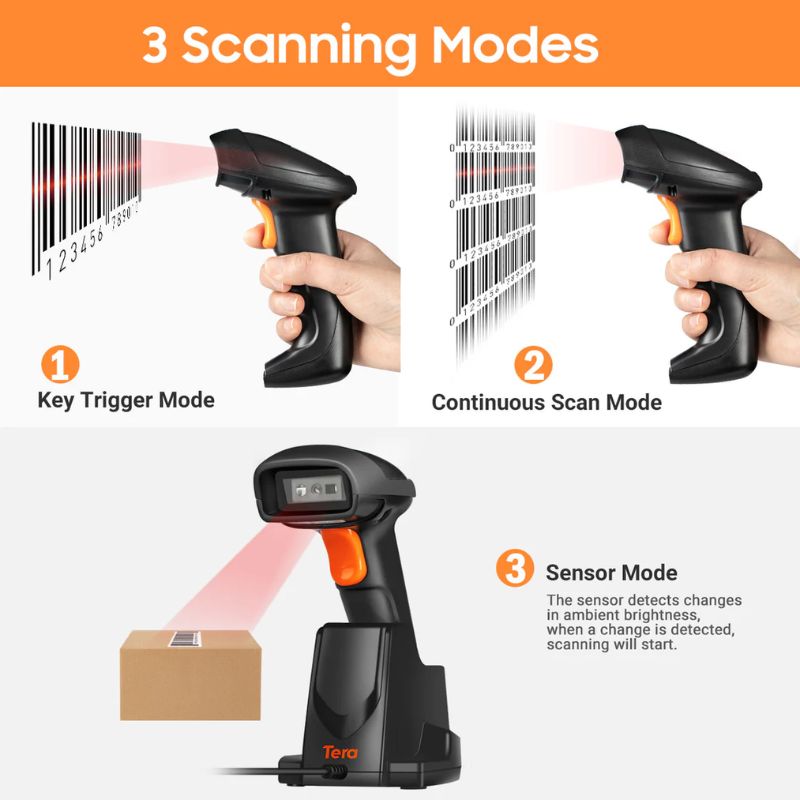

11. Režimy snímání

Zařízení podporuje několik režimů snímání.

Manuální režim:
Čárový kód je nutné načíst pokaždé stisknutím tlačítka čtečky.

Průběžné snímání při stisknutí tlačítka:
Po dobu držení tlačítka zařízení průběžně rozpoznává čárové kódy.

Režim nepřetržitého snímání:
Čtečka čárových kódů automaticky a opakovaně vyhledává čárové kódy bez stisknutí tlačítka.

Režim senzoru:
Zařízení detekuje změnu okolního osvětlení nebo předmět umístěný před ním a automaticky spustí skenování.

Pro běžné použití se doporučuje manuální režim.

12. Rozpoznávání opakovaných čárových kódů

V režimu nepřetržitého skenování lze nastavit časový interval, během kterého zařízení stejný čárový kód znovu nenačte.

To je užitečné zejména tehdy, když čárový kód zůstává před čtečkou delší dobu.

Výchozí hodnota z výroby je přibližně 500 ms. Nastavení lze změnit pomocí konfiguračních kódů z výroby.

13. Nastavení citlivosti

V režimu senzoru jsou k dispozici tři úrovně citlivosti:

· vysoká citlivost;

· střední citlivost;

· nízká citlivost.

Výchozí nastavení z výroby je vysoká citlivost.

Pokud se zařízení příliš snadno aktivuje při změnách okolního osvětlení, doporučuje se zvolit nižší citlivost.

14. Zvuková signalizace a vibrace

Zpětnou vazbu čtečky čárových kódů lze nastavovat samostatně.

Pomocí konfigurační příručky z výroby lze upravit:

· zapnutí nebo vypnutí zvukové signalizace;

· hlasitost zvukové signalizace;

· zapnutí nebo vypnutí vibrací.

Hlasitost lze nastavit v několika úrovních.

15. Automatická doba pohotovostního režimu

Z důvodu úspory energie může čtečka čárových kódů po uplynutí určité doby přejít do režimu spánku/pohotovostního režimu.

Podle příručky z výroby lze zvolit několik časových intervalů, například:

· 30 sekund;

· 2 minuty;

· 5 minut;

· 20 minut;

· nebo lze automatický režim spánku vypnout.

Výchozí nastavení z výroby je 5 minut.

16. Nastavení jazyka klávesnice

Aby se zobrazovaly správné znaky, musí rozložení klávesnice čtečky čárových kódů odpovídat rozložení klávesnice používanému v počítači.

Zařízení podporuje mimo jiné anglické, francouzské, německé, italské, belgické, nizozemské, irské, lucemburské, řecké, španělské, portugalské, dánské, japonské, korejské a čínské rozložení.

Pokud se naskenované speciální znaky zobrazují nesprávně, zkontrolujte nastavení klávesnice čtečky čárových kódů a počítače.

17. Formát dat a znaky

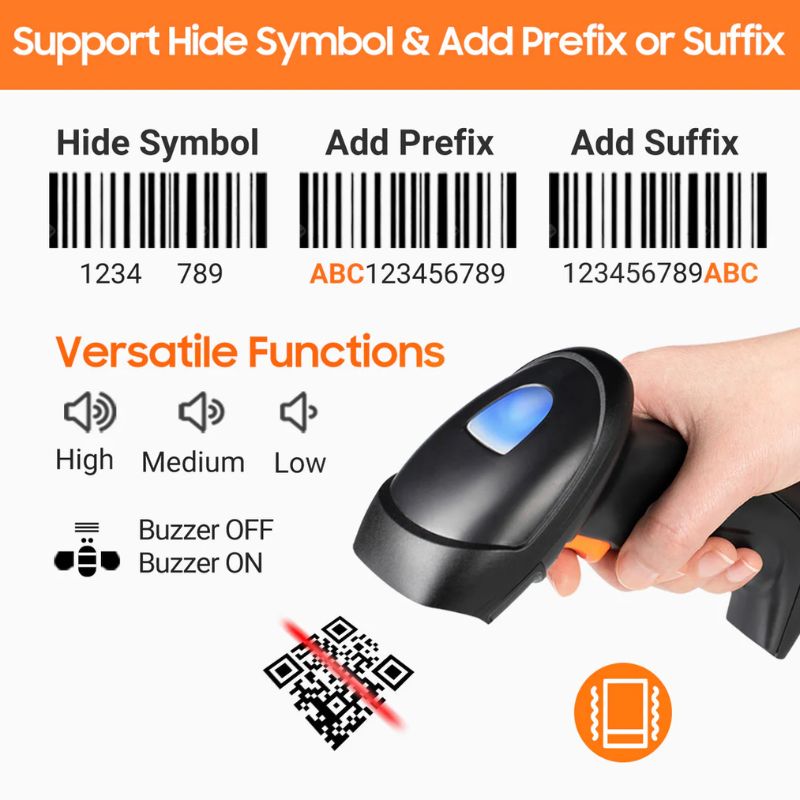

Zařízení nabízí také pokročilé možnosti konfigurace, například:

· přidání předpony;

· přidání přípony;

· odstranění předpony nebo přípony;

· odstranění určených znaků;

· převod malých a velkých písmen;

· změnu koncového znaku čárového kódu;

· změnu formátu odesílání dat;

· použití znaků ASCII a hexadecimálních znaků.

Tyto funkce se doporučuje měnit pouze tehdy, pokud to používaný software nebo systém výslovně vyžaduje.

18. Podporované typy čárových kódů

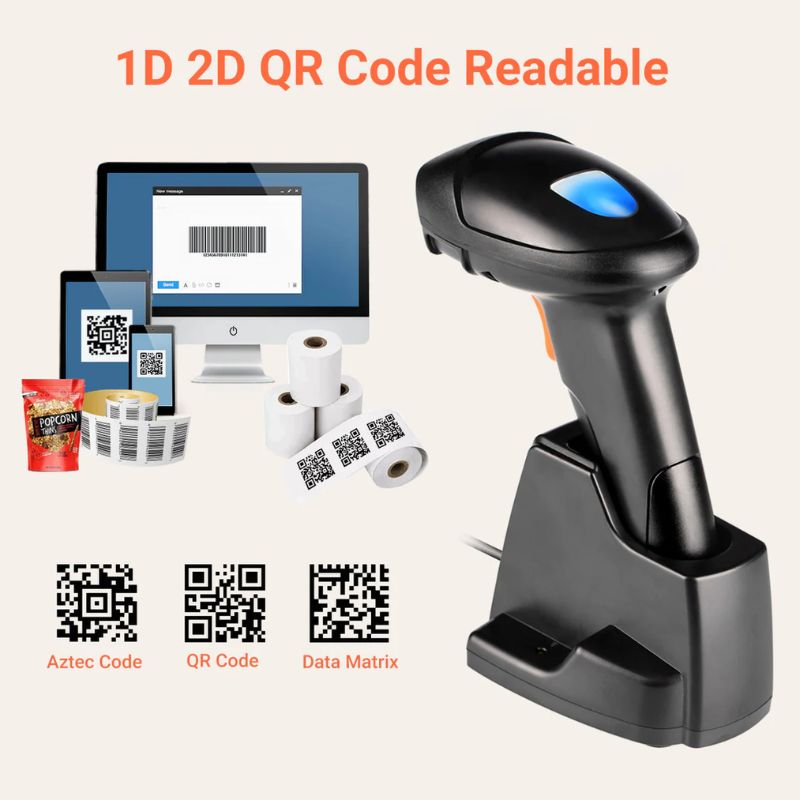

Zařízení dokáže číst řadu běžně používaných 1D a 2D kódů.

Mezi podporované formáty mohou mimo jiné patřit:

· UPC

· EAN

· Code 128

· GS1-128

· ISBT-128

· Code 39

· Code 93

· Codabar

· Plessey

· MSI

· GS1 DataBar

· PDF417

· Aztec

· MaxiCode

· Micro QR

· QR kód

Některé typy čárových kódů lze pomocí konfiguračních kódů samostatně povolit nebo zakázat.

19. Obnovení továrního nastavení

Pokud zařízení nefunguje správně kvůli chybnému nebo náhodně změněnému nastavení, lze je obnovit do výchozího továrního stavu.

Za tímto účelem je třeba naskenovat konfigurační kód „Factory Reset“ uvedený v tovární příručce.

Po obnovení může být nutné:

· znovu navázat bezdrátové připojení;

· znovu spárovat připojení Bluetooth;

· znovu nastavit požadované rozložení klávesnice.

Obnovení továrního nastavení provádějte pouze v případě potřeby.

20. Technické údaje

· Snímač: 1280 × 800 CMOS

· Osvětlení: bílá LED

· Zaměřovací světlo: červená LED

· Vestavěná baterie: 900 mAh

· Bezdrátový standard: 433 MHz ISM

· Provozní teplota: od -20 °C do +50 °C

· Skladovací teplota: od -40 °C do +70 °C

· Provozní vlhkost: 5–95 %

· Tolerance okolního světla: 0–100 000 luxů

· Pohotovostní doba: až několik měsíců v závislosti na podmínkách používání

· Doba nepřetržitého provozu: závisí na intenzitě používání a bezdrátovém připojení

21. Čištění a údržba

· Před čištěním zařízení vypněte.

· Kryt otřete měkkým suchým nebo mírně vlhkým hadříkem.

· Čtecí okénko udržujte čisté, protože nečistoty mohou zhoršit přesnost skenování.

· Na optický povrch nepoužívejte agresivní chemikálie, alkohol ani abrazivní čisticí prostředky.

· Zařízení neponořujte do vody.

· Chraňte je před silnými nárazy a pády.

22. Řešení problémů

Zařízení nenačítá čárový kód:
Zkontrolujte, zda není čárový kód poškozený, zda je správná vzdálenost a úhel a zda je daný typ čárového kódu povolen.

Načtení čárového kódu proběhlo úspěšně, ale data se nezobrazují:
Zkontrolujte bezdrátové nebo Bluetooth připojení a také to, zda je v počítači aktivní pole pro zadávání textu.

Načtené znaky se zobrazují nesprávně:
Zkontrolujte rozložení klávesnice v počítači a čtečce čárových kódů.

Zařízení se nepřipojuje k přijímači:
Znovu připojte přijímač, restartujte čtečku čárových kódů a v případě potřeby znovu proveďte párování.

Zařízení na nastavení nereaguje správně:
Obnovte tovární nastavení a poté znovu nakonfigurujte pouze potřebné funkce.

23. Bezpečnostní upozornění

· Nedívejte se přímo do světelného zdroje čtečky.

· Zařízení nerozebírejte ani neupravujte.

· Nepoužívejte je s poškozenou baterií nebo poškozeným krytem.

· Udržujte je mimo dosah silných zdrojů tepla, otevřeného ohně a nadměrné vlhkosti.

· K nabíjení a připojení používejte odpovídající napájení USB.

· Děti smí zařízení používat pouze pod dohledem dospělé osoby.

· Skenování konfiguračních čárových kódů mění fungování zařízení, proto je neskenujte náhodně.
