1. Účel zařízení

Čtečka čárových kódů slouží ke skenování 1D a 2D čárových kódů a jejich přenosu do počítače, telefonu, tabletu nebo jiného kompatibilního zařízení.

Zařízení podporuje několik způsobů připojení:

• Bezdrátové připojení 2,4 GHz s USB přijímačem
• Připojení Bluetooth HID
• Připojení Bluetooth SPP
• Připojení Bluetooth BLE
• Režim virtuálního sériového portu 2,4 GHz / Virtual COM

V závislosti na zvoleném způsobu připojení jsou naskenovaná data přenášena přímo do aktivního textového pole nebo prostřednictvím sériové komunikace.

2. Důležité informace o programovacích čárových kódech

Významná část čárových kódů uvedených v tovární příručce slouží ke konfiguraci/programování..

Jejich naskenováním se některé nastavení skeneru okamžitě změní.

Mezi tato nastavení patří například:

• způsob připojení
• rozložení klávesnice
• zvuková signalizace
• přenosová rychlost
• automatické vypnutí
• prefix a sufix
• skrytí znaků
• režim skenování
• podporované typy čárových kódů

Neskenujte náhodně konfigurační čárové kódy z příručky.

3. Obnovení továrního nastavení

Pokud skener kvůli předchozímu nastavení nefunguje správně, lze naskenováním čárového kódu uvedeného v příručce:

Factory Default / Reset to Factory Defaults

obnovit tovární konfiguraci.

Po obnovení továrního nastavení může být nutné:

• znovu spárovat připojení 2,4 GHz,
• znovu navázat připojení Bluetooth,
• a znovu zadat vlastní nastavení.


4. Zobrazení verze firmwaru

Naskenováním čárového kódu Show Firmware Version uvedeného v příručce skener zobrazí aktuální verzi firmwaru.

To může být užitečné především při řešení problémů nebo při technické podpoře.

5. Nastavení rozložení klávesnice

Skener podporuje několik rozložení klávesnice.

V příručce jsou mimo jiné uvedena následující rozložení:

• United States / americká angličtina
• Germany / němčina
• France / francouzština
• Spain / španělština
• Italy / italština
• Japan / japonština


Používání maďarské klávesnice

V příručce není uvedeno samostatné maďarské rozložení klávesnice..

Při používání maďarského rozložení se proto mohou některé speciální znaky zobrazovat nesprávně nebo jako jiné znaky.

Doporučené řešení: během používání skeneru nastavte v počítači rozložení klávesnice anglické / United States. Tím bude spolehlivější správný přenos znaků obsažených v čárových kódech.

6. Zvuková signalizace

Hlasitost zvukové signalizace skeneru lze upravit pomocí příslušných konfiguračních čárových kódů v příručce.

Dostupné možnosti:

• zvuk vypnutý
• nízká hlasitost
• střední hlasitost
• vysoká hlasitost

Zvuková signalizace obvykle informuje o úspěšném skenování, spárování nebo jiné operaci.

7. Úroveň nabití baterie

Pomocí konfiguračního čárového kódu Show Battery Level lze zobrazit aktuální úroveň nabití baterie.

Lze také nastavit, zda se stav baterie:

• nezobrazí
• zobrazí okamžitě


8. Rychlost přenosu dat

Rychlost odesílání dat skeneru lze nastavit v několika úrovních:

• Fast – rychlá
• Medium – střední
• Slow – pomalá
• Ultra-slow – velmi pomalá

Pro běžné použití je vhodné rychlé nastavení.

Pokud starší program nebo systém nedokáže správně přijímat rychle přicházející znaky, zvolte pomalejší rychlost přenosu dat.

9. Bezdrátové připojení 2,4 GHz

Připojení 2,4 GHz lze použít s dodaným USB přijímačem.

Párování

1. Naskenujte v příručce uvedený 2.4G Mode čárový kód.
2. Naskenujte Pairing čárový kód.
3. Skener zahájí vyhledávání přijímače.
4. Připojte USB přijímač k počítači.
5. Po úspěšném spárování zařízení vydá zvukový signál.

Pokud přijímač přibližně do 1 minuty nenajde, vydá dva hlubší zvukové signály a poté se vrátí k běžnému provozu.

10. Připojení Bluetooth

Zařízení lze prostřednictvím Bluetooth připojit k telefonu, tabletu nebo počítači.

Párování Bluetooth

1. Podržte tlačítko skenování skeneru přibližně 8 sekundnebo naskenujte čárový kód aktivující párování Bluetooth.
2. Zapněte funkci Bluetooth na přijímajícím zařízení.
3. V seznamu zařízení Bluetooth vyhledejte skener.
4. Skener se obvykle zobrazí pod názvem Barcode Scanner HID nebo podobným názvem.
5. Vyberte jej a spusťte párování.
6. Po úspěšném připojení skener vydá zvukový signál.

Pokud se párování přibližně do 1 minuty nezdaří, skener se vrátí k běžnému provozu.

Dvojím rychlým stisknutím tlačítka skenování se také můžete vrátit do běžného stavu.

11. Profily Bluetooth

Skener podporuje několik profilů Bluetooth.

Režim HID

Nejběžnější způsob použití.

Skener funguje jako klávesnice Bluetooth, takže se naskenovaná data zadávají přímo do aktivního pole.

Režim SPP

Využívá sériovou komunikaci Bluetooth.

Lze jej použít pro specializovaný software nebo průmyslové systémy.

Režim BLE

Využívá připojení Bluetooth Low Energy s kompatibilními zařízeními.

12. Ovládání klávesnice iOS

Při používání iPhonu nebo iPadu lze nastavit chování virtuální klávesnice zobrazované na obrazovce.

Pomocí nastavovacích čárových kódů v příručce lze:

• zobrazit nebo skrýt klávesnici HID,
• povolit nebo zakázat zobrazování klávesnice na obrazovce.


13. Změna názvu Bluetooth

Název Bluetooth skeneru lze individuálně změnit.

Postup:

1. Naskenujte Set up Bluetooth Name nastavovací čárový kód.
2. Zadejte požadovaný název podle postupu v tovární příručce.
3. Pomocí konfiguračního čárového kódu Pomocí čárového kódu Show Bluetooth Name

lze ověřit aktuální název. Podle příručky je maximální délka názvu Bluetooth16 znaků

. Pokud je název delší, uloží se pouze prvních 16 znaků.

Skener lze přes připojení 2,4 GHz používat také jako virtuální sériový port.

Nastavení

1. Naskenujte Režim virtuálního portu COM programovací čárový kód.
2. Načtěte párovací čárový kód.
3. Připojte přijímač USB.
4. Počítač přiřadí zařízení virtuální port COM.

Tento režim lze použít s programy, které očekávají data čárových kódů přes sériový port.

15. Znak oddělovače skupin / GS

Skener dokáže zpracovat znak GS / oddělovač skupin a v případě potřeby jej nahradit jiným znakem.

To je důležité především při používání kódů GS1 a speciálních průmyslových čárových kódů.

V příručce je k dispozici samostatné nastavení:

• Zapnutí nahrazení GS
• Vypnutí nahrazení GS

Požadovaný náhradní znak lze vybrat ze znakové sady.

16. Přidání předpony a přípony

Skener může k načteným datům automaticky přidat znaky:

• na začátek – Předpona
• na konec – Přípona

Lze například nastavit, aby se před každý čárový kód nebo za něj automaticky přidával určitý znak.

Nastavení

1. Načtěte kód Přidat předponu nebo Přidat příponu .
2. Vyberte požadovaný znak z tovární znakové tabulky.
3. Načtěte příslušný kód znaku.

Předpony a přípony lze samostatně odstranit.

17. Skrytí prvních nebo posledních znaků

Skener dokáže automaticky odstranit první nebo poslední znaky načteného čárového kódu.

Lze například nastavit:

• skrýt první 1 znak
• skrýt první 2 znaky
• skrýt první 3 znaky
• …
• skrýt i více znaků

Stejně lze nastavit i znaky na konci čárového kódu.

To je užitečné, pokud čárový kód obsahuje pevnou předponu nebo část kódu položky, která není v programu potřeba.

18. Ukončovací znaky

Skener může ke konci každého načtení automaticky přidat řídicí znak.

Příručka uvádí tyto možnosti:

• Návrat vozíku – Enter
• Posun řádku
• Návrat vozíku + posun řádku
• Vodorovný tabulátor – Tab
• Žádný – bez ukončovacího znaku

Časté použití: V Excelu nebo programu pro správu zásob může přidání klávesy Enter nebo Tab automaticky přesunout kurzor do dalšího pole.

19. Automatická změna velikosti písmen

Skener dokáže automaticky měnit načtená písmena.

Možnosti:

• bez změny
• všechny znaky malými písmeny
• všechny znaky velkými písmeny
• prohození / invertování malých a velkých písmen


20. Režimy snímání

Manuální snímání

Toto je výchozí režim.

Skener načítá pouze po stisknutí tlačítka snímání.

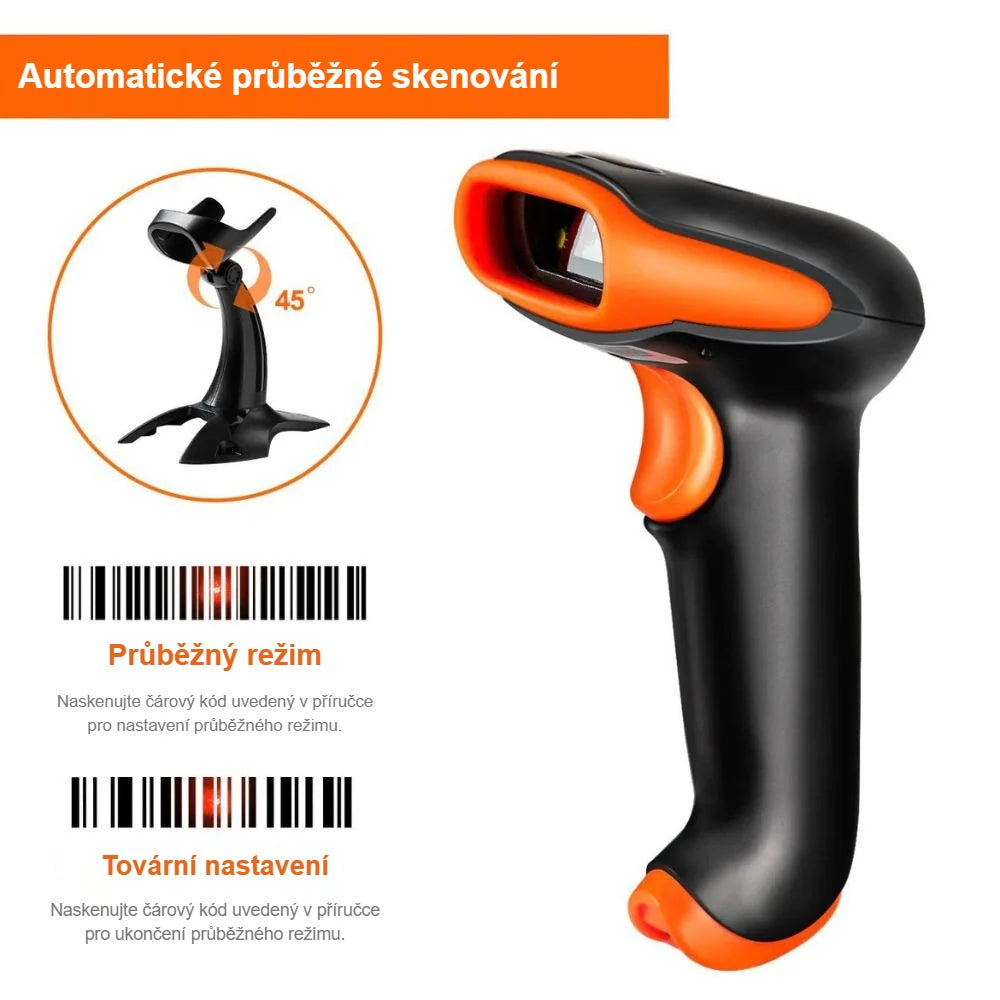

Režim nepřetržitého snímání

Skener je neustále aktivní a dokáže postupně načítat čárové kódy bez opakovaného stisknutí tlačítka.

Senzorový / automatický detekční režim

Skener detekuje čárový kód umístěný před ním a automaticky se jej pokusí načíst.

To je praktické například při používání ve stolním stojanu.

21. Časový limit skenování

V manuálním a nepřetržitém režimu lze nastavit, jak dlouho má trvat neúspěšný pokus o načtení.

V příručce je uvedeno několik časových hodnot, například:

• 1000 ms
• 3000 ms
• 5000 ms
• 10 000 ms
• 25 000 ms

Po uplynutí této doby skener přeruší aktuální pokus o načtení.

22. Zpoždění opakovaného načtení

V nepřetržitém režimu lze nastavit, jak dlouho po úspěšném načtení uplyne před přijetím dalšího čárového kódu.

Tím lze zabránit náhodnému opakovanému načtení stejného čárového kódu.

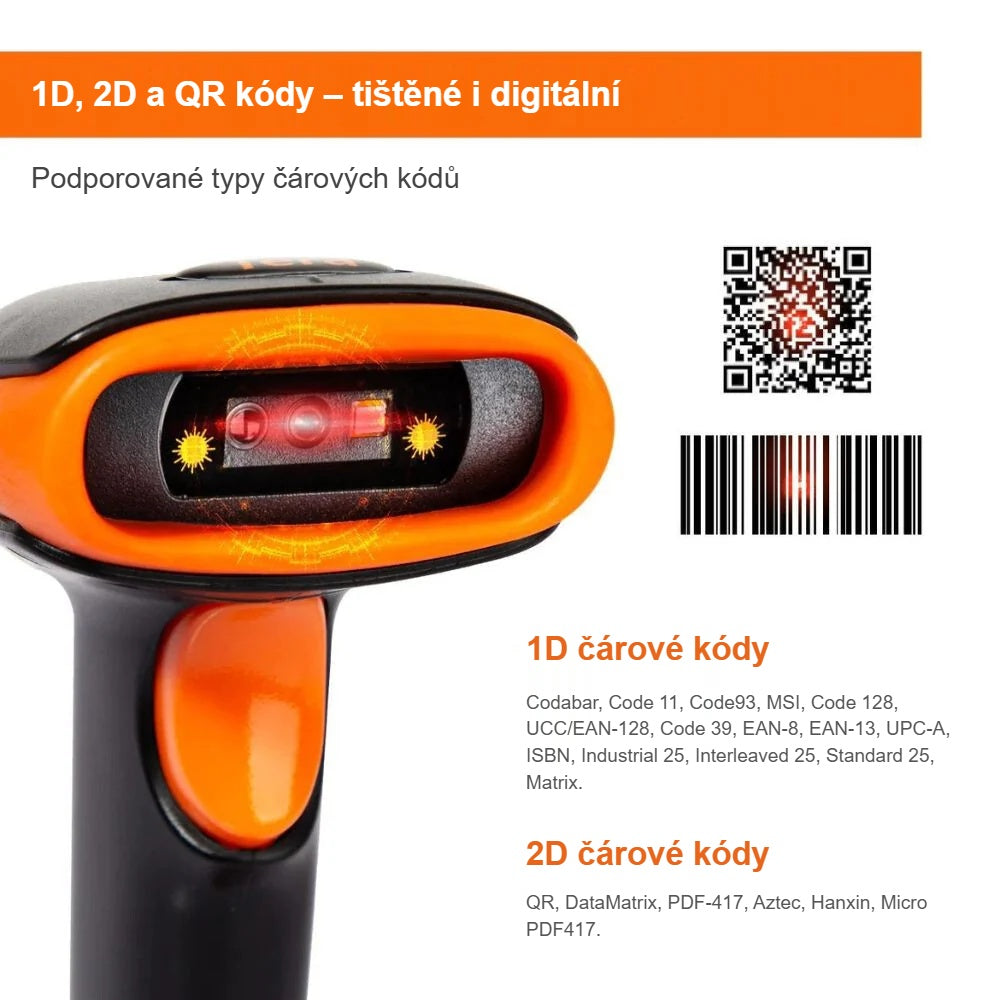

23. Podporované typy čárových kódů

Skener podporuje řadu 1D a 2D kódů.

V příručce lze jednotlivě zapínat a vypínat například:

• UPC-A
• UPC-E
• EAN-8
• EAN-13
• Code 128
• GS1-128
• Code 39
• Code 93
• Code 11
• Codabar
• Plessey
• MSI
• ITF14
• Interleaved 2 of 5
• Industrial 2 of 5
• Matrix 2 of 5
• Data Matrix
• QR Code
• PDF417
• Aztec Code
• MaxiCode

Pro každý typ kódu je k dispozici samostatný konfigurační čárový kód.

24. Obrácené / inverzní čárové kódy

Skener lze nastavit tak, aby kromě běžných čárových kódů rozpoznával také inverzní čárové kódy.

U inverzního kódu jsou světlé a tmavé části prohozené.

Tuto funkci lze samostatně zapínat a vypínat.

25. Vylepšení čtení čárových kódů

Pomocí konfiguračního čárového kódu Barcode Reading Enhancement může zlepšit rozpoznávání:

• poškozených
• zakřivených
• méně kvalitních

čárových kódů.

Po zapnutí se může v některých případech rychlost načítání mírně snížit.

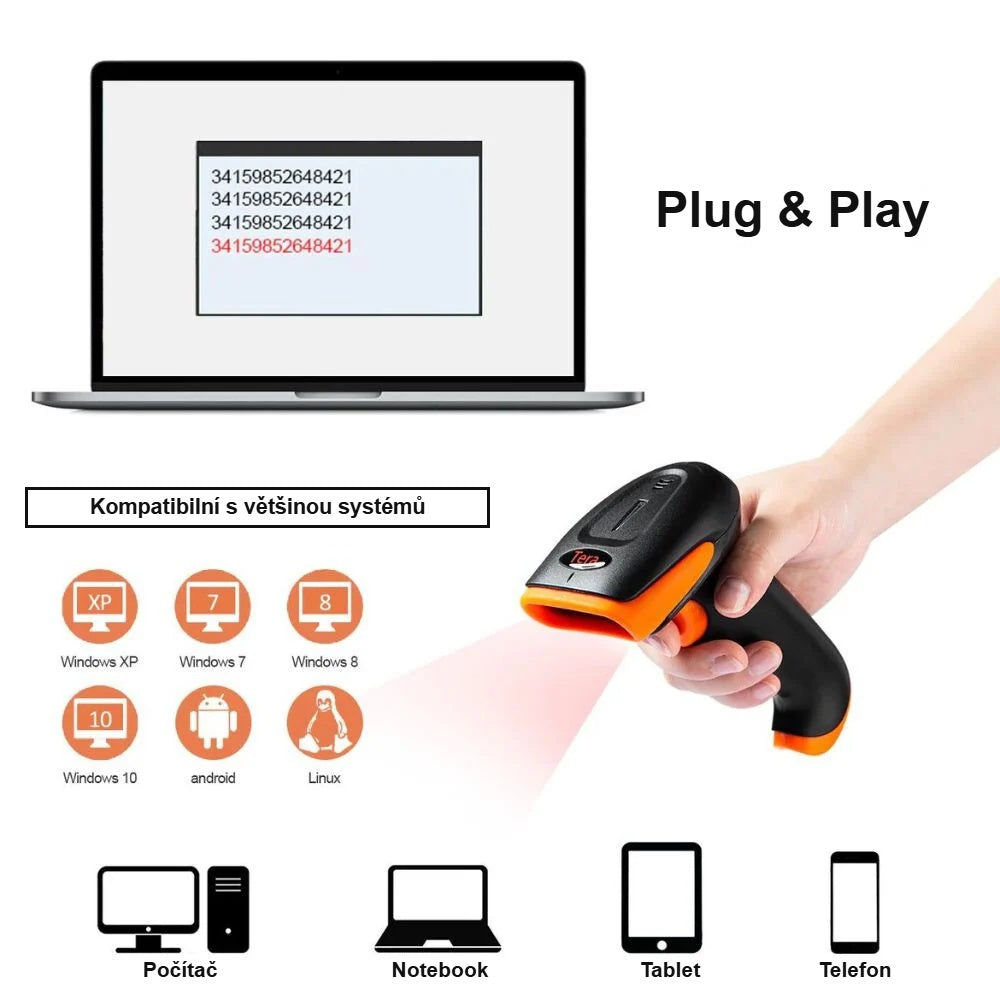

26. Použití s počítačem – rychlé nastavení

Pro běžné použití:

1. Připojte USB přijímač 2,4 GHz nebo spárujte zařízení v režimu Bluetooth HID.
2. Nastavte klávesnici počítače na anglické / US rozložení.
3. Otevřete Poznámkový blok, tabulku Excel nebo jiné textové pole.
4. Načtěte čárový kód.
5. Obsah čárového kódu by se měl automaticky zobrazit.


27. Řešení problémů

Skener načítá, ale data se nezobrazují

Zkontrolujte:

• připojení USB přijímače 2,4 GHz,
• připojení Bluetooth,
• zda je nastaven správný komunikační režim,
• zda je aktivní textové pole.


Načtené znaky jsou nesprávné

Pro použití skeneru se doporučuje anglické / americké rozložení klávesnice.

Při maďarském rozložení klávesnice se některé speciální znaky nacházejí na jiných místech, takže skener může některé znaky zobrazovat nesprávně.

Nastavte rozložení klávesnice počítače na anglické a zkuste načtení znovu.

Připojení 2,4 GHz nefunguje

1. Vyberte režim 2.4G.
2. Spusťte párování znovu.
3. Odpojte a znovu připojte USB přijímač.
4. Počkejte na zvukový signál potvrzující úspěšné spárování.


Připojení Bluetooth nefunguje

• Odstraňte předchozí spárování Bluetooth.
• Restartujte režim párování Bluetooth skeneru.
• Vyhledejte zařízení znovu.
• Zkontrolujte, zda je vybrán správný režim HID, SPP nebo BLE.
