A termék rendeltetése

A 16×1 HDMI kapcsoló segítségével akár 16 különböző HDMI jelforrást csatlakoztathat egyetlen HDMI-kijelzőhöz, például televízióhoz, monitorhoz vagy projektorhoz.

A csatlakoztatott források között az előlapi gombokkal, a mellékelt infravörös távirányítóval, illetve RS232- vagy hálózati kapcsolaton keresztül lehet váltani.

Főbb jellemzők

• 16 HDMI-bemenet és 1 HDMI-kimenet
• Maximális támogatott felbontás: 3840 × 2160 @ 30 Hz
• Beépített EDID-emuláció minden HDMI-bemeneten
• Hot Plug támogatás – a HDMI-eszközök a kapcsoló kikapcsolása nélkül is csatlakoztathatók és leválaszthatók
• Automatikus HDMI-bemenet-felismerés és -váltás
• Automatikus bemenetpásztázási funkció
• Állítható automatikus váltási időköz
• Előlapi kezelőgombok
• Infravörös távirányítás
• Külső infravörös vevő csatlakoztatási lehetősége
• RS232-vezérlés
• LAN/TCP-IP-vezérlés
• DVI-D Single Link eszközökkel is használható megfelelő HDMI–DVI-adapter segítségével


A csomag tartalma

• 1 db 16×1 HDMI-kapcsoló
• 1 db DC 12 V-os hálózati adapter
• 1 db infravörös távirányító
• 1 db külső infravörös vevőkábel
• 1 db 3 pólusú RS232-csatlakozó
• Rack-rögzítő fülek
• Használati útmutató

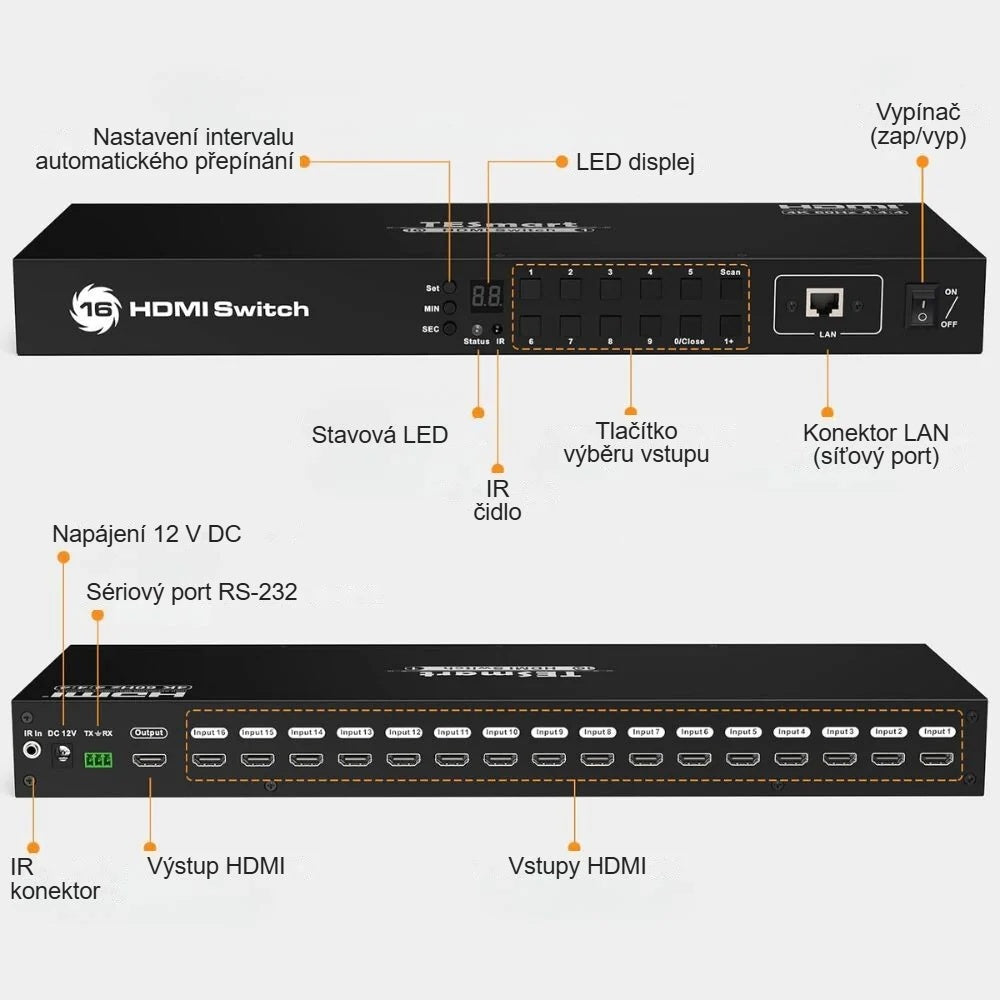

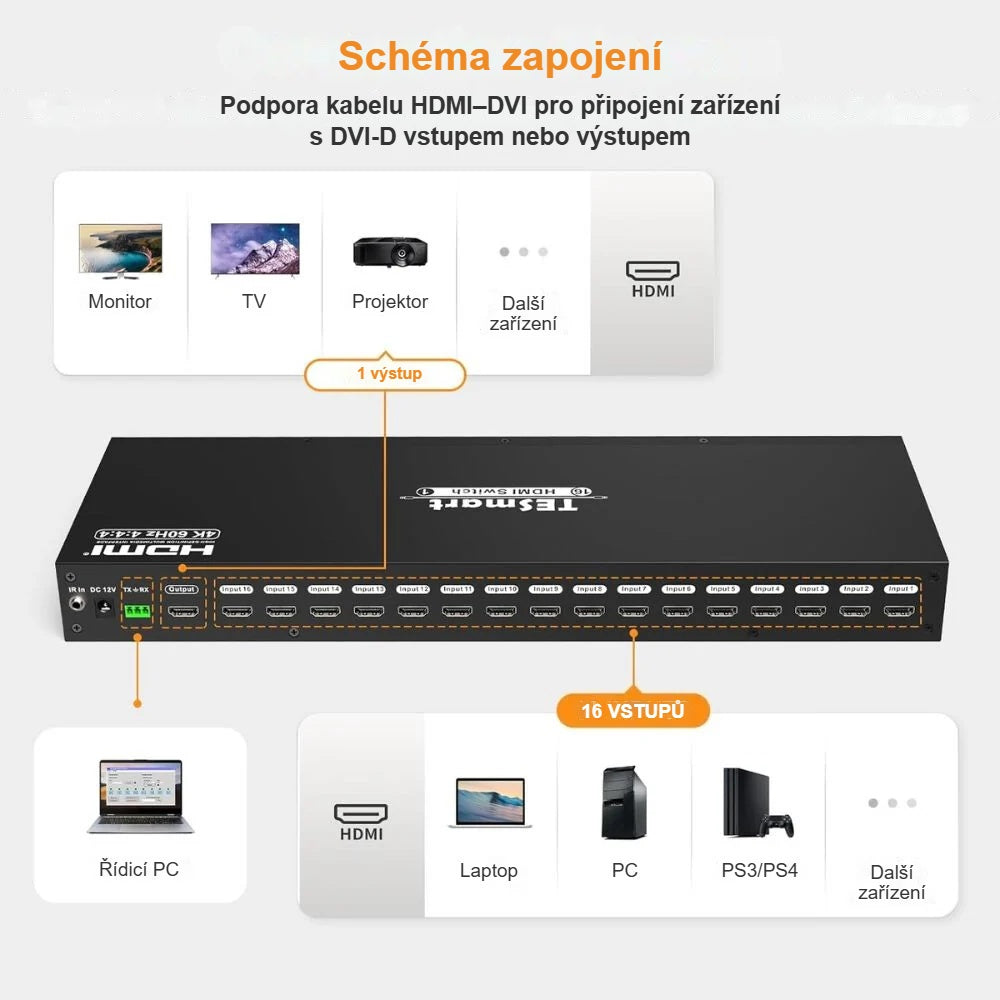

A készülék csatlakozói és kezelőszervei

Hátlapi csatlakozók

IR EXTENSION IN

Külső infravörös vevő csatlakoztatására szolgál. Akkor hasznos, ha a készüléket például rack-szekrénybe helyezi, és az előlapi infravörös vevő nem látható.

DC 12V
A mellékelt 12 V-os hálózati adapter csatlakozója.

RS232
A készülék külső vezérlőrendszerrel történő vezérlésére szolgál.

HDMI OUTPUT
Ide csatlakoztassa a televíziót, monitort vagy projektort.

HDMI INPUT 1–16
Ide csatlakoztathatja a használni kívánt HDMI-jelforrásokat, például:

• számítógépet
• laptopot
• játékkonzolt
• DVD/Blu-ray-lejátszót
• set-top boxot
• médialejátszót
• egyéb, HDMI-kimenettel rendelkező készüléket


LAN
Hálózati vezérléshez használható RJ45-csatlakozó.

POWER
A HDMI-kapcsoló be- és kikapcsolására szolgáló főkapcsoló.

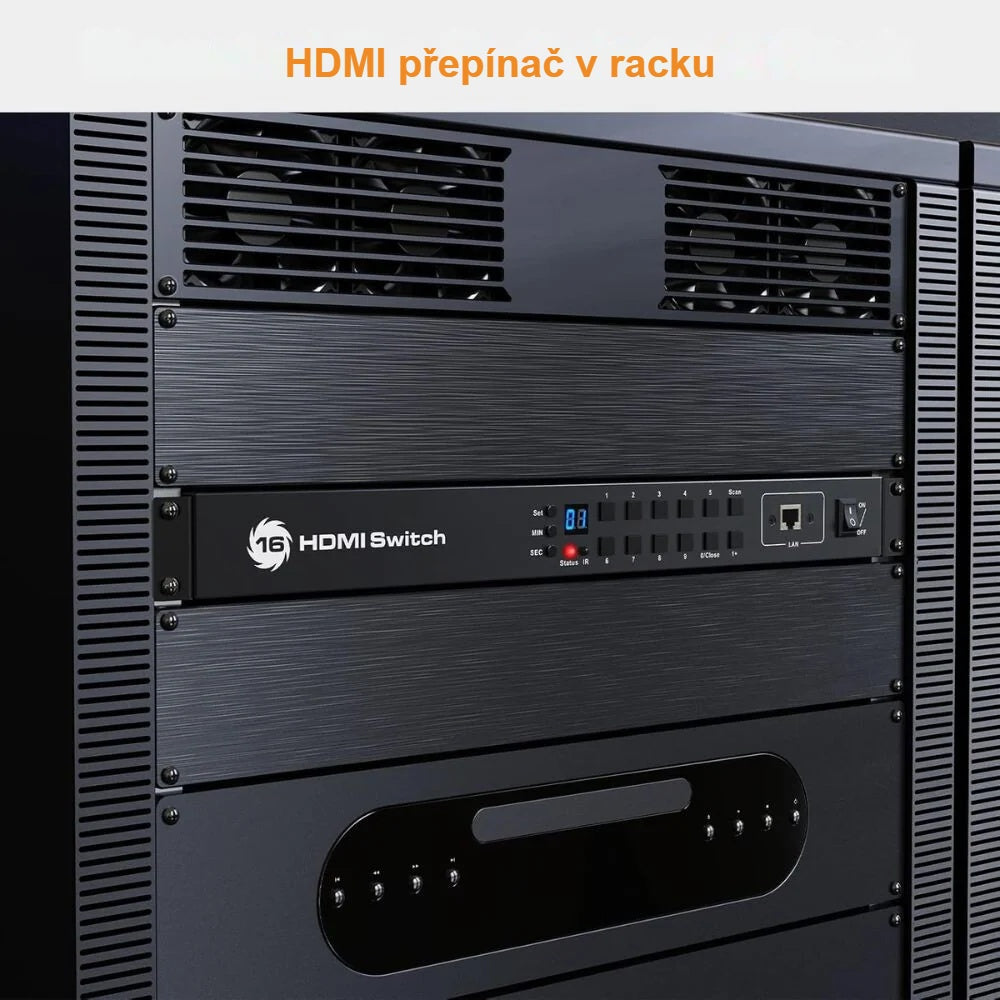

Előlapi kezelőszervek

LED-kijelző

A kijelző az aktuálisan kiválasztott HDMI-bemenet számát mutatja.

Állapotjelző LED

• Zöld: az automatikus pásztázási mód aktív
• Piros: normál működési mód


Infravörös vevő

Fogadja a mellékelt infravörös távirányító jeleit.

Üzembe helyezés

1. Kapcsolja ki a csatlakoztatni kívánt eszközöket.
2. Csatlakoztassa a HDMI-jelforrásokat a készülék HDMI INPUT 1–16 bemeneteihez.
3. Csatlakoztassa a televíziót, monitort vagy projektort a HDMI OUTPUT pro výstup.
4. Připojte přiložený síťový adaptér DC 12 V.
5. Zapněte HDMI přepínač pomocí přepínače POWER.
6. Zapněte připojená zdrojová zařízení a displej.
7. Vyberte HDMI vstup, který chcete zobrazit.


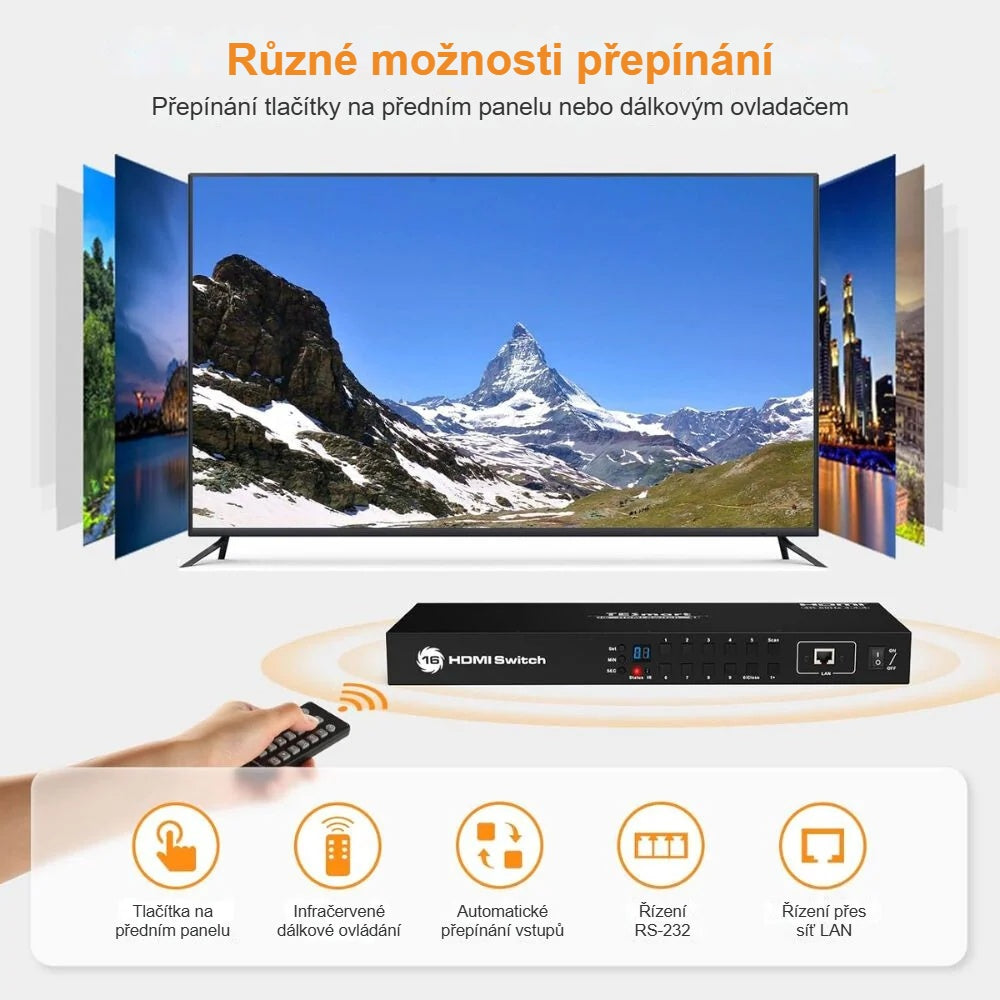

Výběr HDMI vstupu

Výběr pomocí tlačítek na předním panelu

Vstupy 1–9

Stiskněte přímo jedno z číselných tlačítek 1–9 v rozmezí.

Například:

5 → výběr 5. HDMI vstupu.

Vstup 10

Stiskněte:

[1+] → [0/Close]

Vstupy 11–16

Stiskněte:

[1+] → poté jedno z tlačítek [1]–[6]

Například:

• [1+] + [1] → vstup 11
• [1+] + [2] → vstup 12
• [1+] + [6] → vstup 16


Zapnutí a vypnutí HDMI výstupu

Stiskněte přímo:

[0/Close]

tlačítko.

Tím lze zapnout nebo vypnout zobrazení HDMI výstupu.

Výběr vstupu pomocí dálkového ovladače

Vstup 1

Stiskněte tlačítko [1/A] a počkejte přibližně 2 sekundy.

Vstupy 2–9

Stiskněte přímo příslušné tlačítko:

[2/B] – [9/I]

Vstupy 10–16

Stiskněte tlačítko [1/A] tlačítko a poté během 2 sekund příslušné tlačítko [0]–[6/F] tlačítko.

Například:

• [1/A] + [0] → vstup 10
• [1/A] + [1] → vstup 11
• …
• [1/A] + [6/F] → vstup 16


Automatická detekce vstupu

Automatickou detekci vstupu lze zapnout nebo vypnout tlačítkem [M] na dálkovém ovladači.

Je-li automatický režim zapnutý

Když k některému vstupu připojíte nový zdroj HDMI nebo zapnete dané zdrojové zařízení, HDMI přepínač se na tento vstup automaticky přepne.

Pokud odpojíte nebo vypnete aktuálně používaný zdroj HDMI, zařízení se automaticky přepne na jiný aktivní HDMI vstup.

Je-li automatický režim vypnutý

Po připojení nového zdroje HDMI nebo vypnutí stávajícího zdroje se zařízení automaticky nepřepne na jiný vstup.

Režim automatického procházení

V tomto režimu zařízení v nastavených intervalech automaticky postupně přepíná mezi aktivními HDMI vstupy.

Zapnutí na předním panelu

Stiskněte:

[Scan]

tlačítko.

Zařízení začne automaticky přepínat mezi aktivními vstupy.

Pro ukončení procházení znovu stiskněte [Scan] tlačítko.

Zapnutí pomocí dálkového ovladače

Stiskněte na dálkovém ovladači

[P]

tlačítko.

Pro vypnutí procházení znovu stiskněte [P] tlačítko.

Nastavení intervalu automatického procházení

Interval automatického přepínání lze nastavit v minutách a sekundách.

Nastavení minut

Stiskněte:

[MIN]

tlačítko pro výběr hodnoty v rozmezí 0–59 minut .

Nastavení sekund

Stiskněte:

[SEC]

tlačítko pro výběr hodnoty v rozmezí 0–59 sekund .

Uložení nastavení

Po výběru požadovaného počtu minut a sekund stiskněte:

[Set]

Nastavená hodnota bude intervalem automatického přepínání vstupů.

Zapnutí a vypnutí zvukové signalizace

Zvukovou signalizaci zařízení související s mačkáním tlačítek lze pomocí tlačítka ztlumení/zapnutí zvuku na dálkovém ovladači zapnout nebo vypnout. kapcsolható be vagy ki.

Připojení LAN

HDMI Switch lze ovládat také prostřednictvím sítě.

1. Připojte síťový kabel Cat5e nebo Cat6 UTP/FTP k portu LAN zařízení.
2. Druhý konec kabelu připojte:
   - k routeru místní sítě, nebo
   - přímo k počítači.
3. Prostřednictvím síťového připojení lze pomocí příkazů TCP/IP vybírat HDMI vstupy.


Síťový ovládací software a API výrobce jsou určeny především pro systém Windows.

Připojení RS232

Konektor RS232 lze použít pro externí řídicí systémy.

Pomocí dodávaného 3pólového konektoru připojte HDMI Switch ke standardnímu portu RS232.

Při zapojování komunikačních vodičů dbejte na to, aby byly připojeny takto:

• TX → RX
• RX → TX
• GND → GND

.

Připojení RS232 a LAN slouží výhradně k externímu ovládání vstupů; zařízení přes ně nepřenáší obrazový ani zvukový signál HDMI.

Funkce EDID a Hot Plug

Zařízení má na každém HDMI vstupu emulaci EDID. Ta pomáhá zajistit, aby připojené počítače a další zdroje HDMI rozpoznaly správné informace o displeji.

Díky podpoře Hot Plug lze zařízení HDMI připojovat nebo odpojovat za provozu, aniž by bylo nutné HDMI Switch zcela vypnout.

Použití zařízení DVI

Zařízení lze pomocí vhodného adaptéru HDMI–DVI používat také se zdroji signálu a displeji DVI-D Single Link.

Je důležité si uvědomit, že připojení DVI obvykle přenáší pouze obraz, takže v takovém případě může být pro přenos zvuku zapotřebí samostatné řešení.

Bezpečnostní pokyny

• Zařízení používejte na suchém a dobře větraném místě.
• Nevystavujte je vodě, vlhkosti ani vysoké relativní vlhkosti.
• Neumisťujte je do bezprostřední blízkosti zdrojů tepla.
• Nezakrývejte ventilační otvory zařízení.
• Používejte výhradně vhodný napájecí zdroj 12 V. használjon.
• Při připojování kabelů nepoužívejte nadměrnou sílu.
• Před čištěním zařízení vypněte a odpojte od elektrické sítě.
• Neotevírejte kryt zařízení.
• Pokud zaznamenáte neobvyklý provoz, zápach nebo nadměrné zahřívání, zařízení okamžitě vypněte.
