HDMI přepínač 4x1 Multi-View – 4 obrazy na jednom displeji, 1080p 60Hz, PAP, s ovladačem, TESmart

1. Účel výrobku

Toto zařízení je 4×1 HDMI PAP Switch, tedy HDMI přepínač, ke kterému lze připojit maximálně 4 zdrojová zařízení HDMI a jejich obraz zobrazit na 1 displeji .

Zařízení neslouží pouze k jednoduchému přepínání vstupů, ale podporuje také režimy více zobrazení , takže lze na stejné obrazovce zobrazit obraz z více zdrojů současně.

Lze jej použít například s těmito zařízeními:

· PC

· multimediální přehrávač

· set-top box

· PS3 / PS4

· další zařízení s výstupem HDMI

2. Hlavní vlastnosti

· Kompatibilita s HDCP 1.3 · Plynulé přepínání kanálů

· Ovládání

infračerveným dálkovým ovladačem a tlačítky na předním panelu · Podporované zvukové formáty:

o LPCM 7.1

o Dolby TrueHD

o DTS-HD Master Audio

· Podporované rozlišení:

1080p @ 60 Hz · Podporuje zobrazení Deep Color

15 bitů / 36 bitů 15 bit / 36 bit Deep Color · 5 různých režimů více zobrazení

3. Obsah balení

Balení obsahuje:

· 1 ks

12V napájecí adaptér 4×1 HDMI PAP Switch

12V napájecí adaptér infračervený dálkový ovladač

12V napájecí adaptér uživatelská příručka

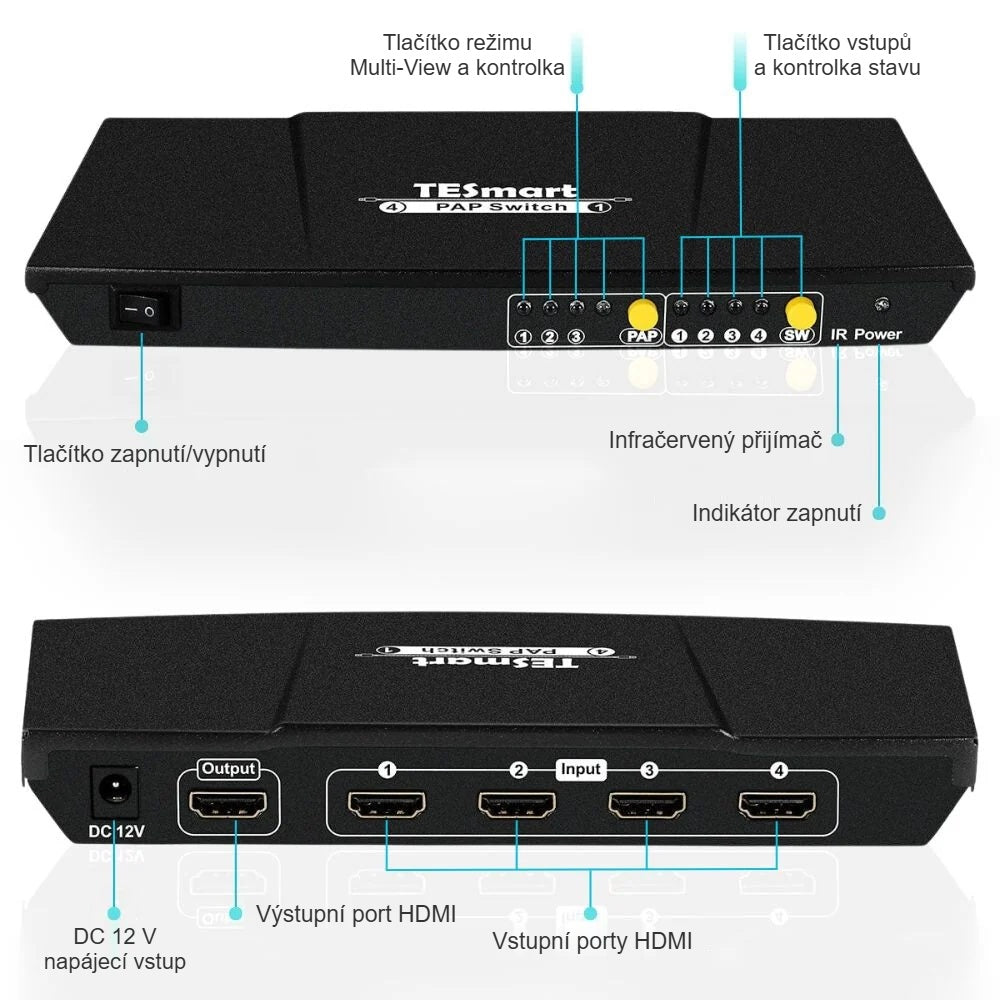

12V napájecí adaptér 4. Části a konektory zařízení

Podle číslování uvedeného v příručce:

1. DC 12V

Napájecí vstup zařízení.
Sem připojte přiložený

12V napájecí adaptér 2. HDMI Output.

Výstup HDMI.
Sem připojte displej, například:

· televizor

· monitor

· projektor

3. HDMI Inputs

Vstupy HDMI.
Lze k nim připojit zdrojová zařízení, například:

· herní konzoli

· počítač

· multimediální přehrávač

· set-top box

4. Tlačítko režimu více zobrazení a stavový indikátor

· Tlačítkem lze přepínat mezi různými

režimy zobrazení . · Kontrolka signalizuje aktuálně zvolený režim obrazovky.

5. IR Receiver

Infračervený přijímač.
Přijímá signály z dálkového ovladače.

6. Power Switch

Vypínač.
Slouží k zapnutí a vypnutí zařízení.

7. Tlačítko přepínání a stavový indikátor

Toto tlačítko plní v závislosti na funkci několik úkolů:

· v režimu jedné obrazovky:

přepínání vstupů · v režimu více zobrazení:

výběr hlavního vstupu / zdroje zvuku Kontrolka signalizuje aktuálně zvolený zdroj signálu.

8. Power Status

LED indikátor napájení.

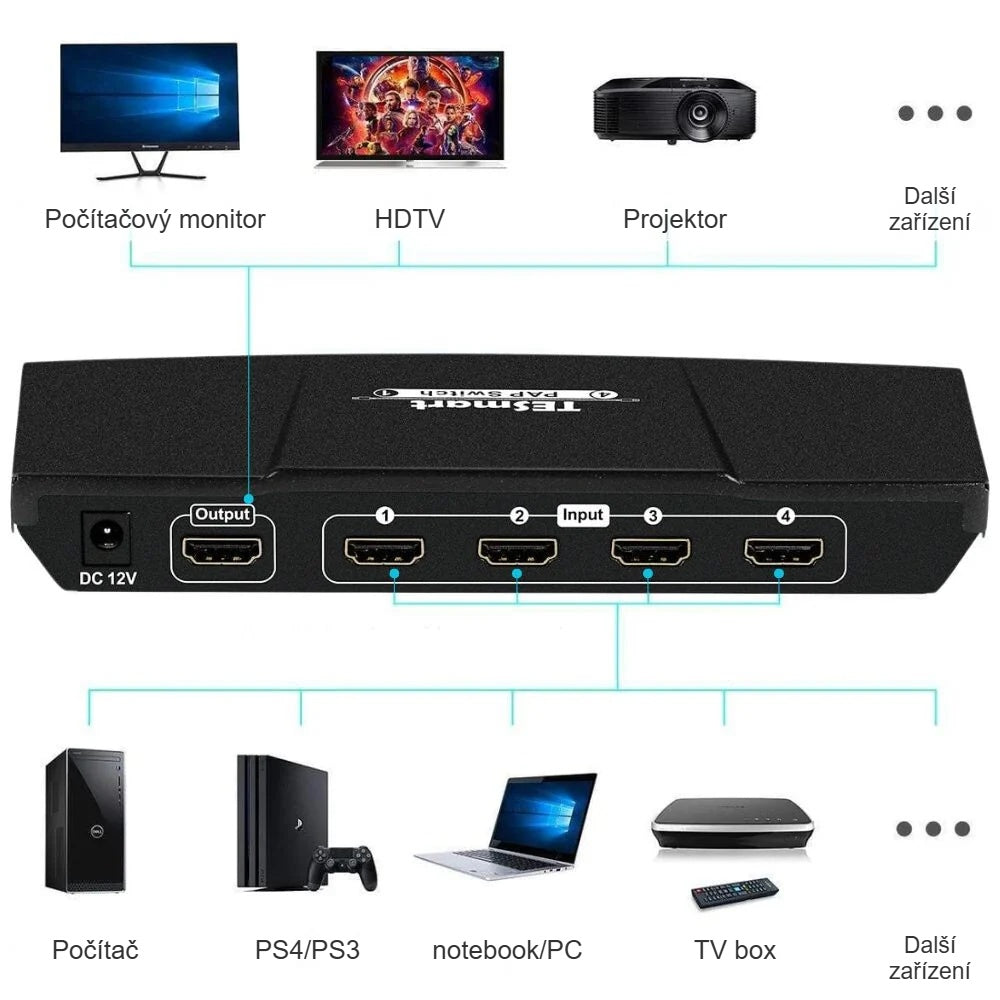

5. Připojení

5.1. Postup připojení krok za krokem

1. Připojte displej

Propojte televizor nebo monitor s konektorem zařízení

HDMI Output . 2. Připojte zdrojová zařízení

Připojte požadovaná zařízení HDMI k portům

HDMI Input . Příklad:

· Input 1 → PS3 / PS4

· Input 2 → HD set-top box

· Input 3 → HD multimediální přehrávač

· Input 4 → PC

3. Připojte napájecí zdroj

Zapojte přiložený

12V adaptér do vstupu DC 12V . 4. Zapněte zařízení

Pomocí přepínače

Power Switch zařízení zapněte. 5. Zapněte displej a zdrojová zařízení

Nastavte televizor nebo monitor na příslušný vstup HDMI.

6. Používání

6. Használat

6.1. Jednoduché přepínání vstupů

V běžném režimu s jednou obrazovkou se na displeji současně zobrazuje obraz jednoho vybraného zdroje.

Mezi vstupy můžete přepínat:

· tlačítkem na předním panelu Switch / SW · nebo pomocí dálkového ovladače

· vagy a távirányító segítségével

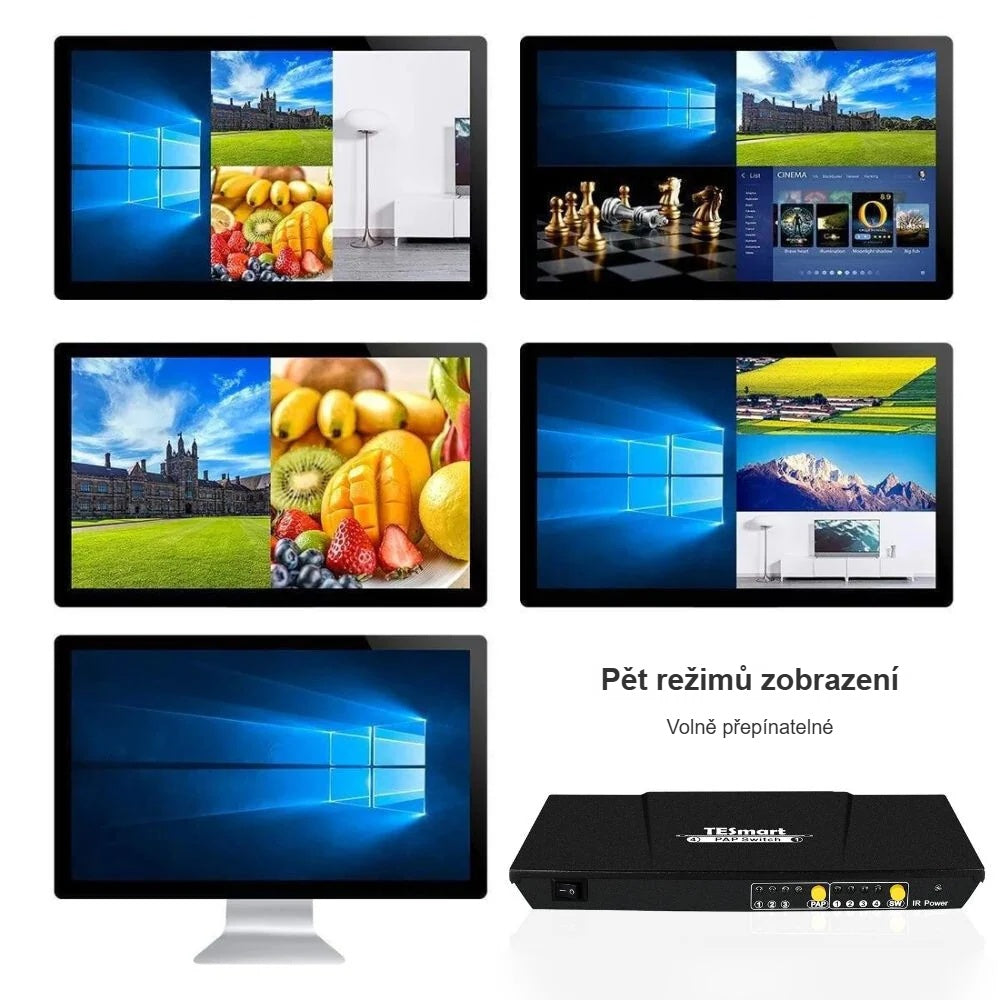

6.2. Režimy multi-view

Zařízení podporuje 5 různých režimů multi-view. Podle příručky:

· tlačítkem

PAP můžete vybírat mezi různými režimy obrazovky · tlačítkem

SW lze měnit hlavní vstup / hlavní obraz / zdroj zvuku Režim 1

Jeden zdroj na celé obrazovce

· zobrazuje se jeden zdroj obrazu

· zobrazení na celé obrazovce

Režim 2

Obrazovka rozdělená na čtyři části

· současně jsou viditelné 4 zdroje

· v rozvržení rozděleném na čtyři stejné části

Režim 3

Zvýrazněné hlavní okno + menší vedlejší okna

· jeden zdroj se zobrazuje ve větší velikosti

· ostatní jsou viditelné v menších oknech

Režim 4

Jiné rozvržení s více okny

· rovněž se zobrazuje jeden hlavní obraz a několik menších obrazů

· rozvržení se liší od režimu 3

Režim 5

Rozdělené zobrazení

· současně se zobrazují dva zdroje

· vedle sebe

Důležité

Výběr hlavního vstupu v režimu multi-view obvykle souvisí se zvýrazněným obrazem a zvukem.

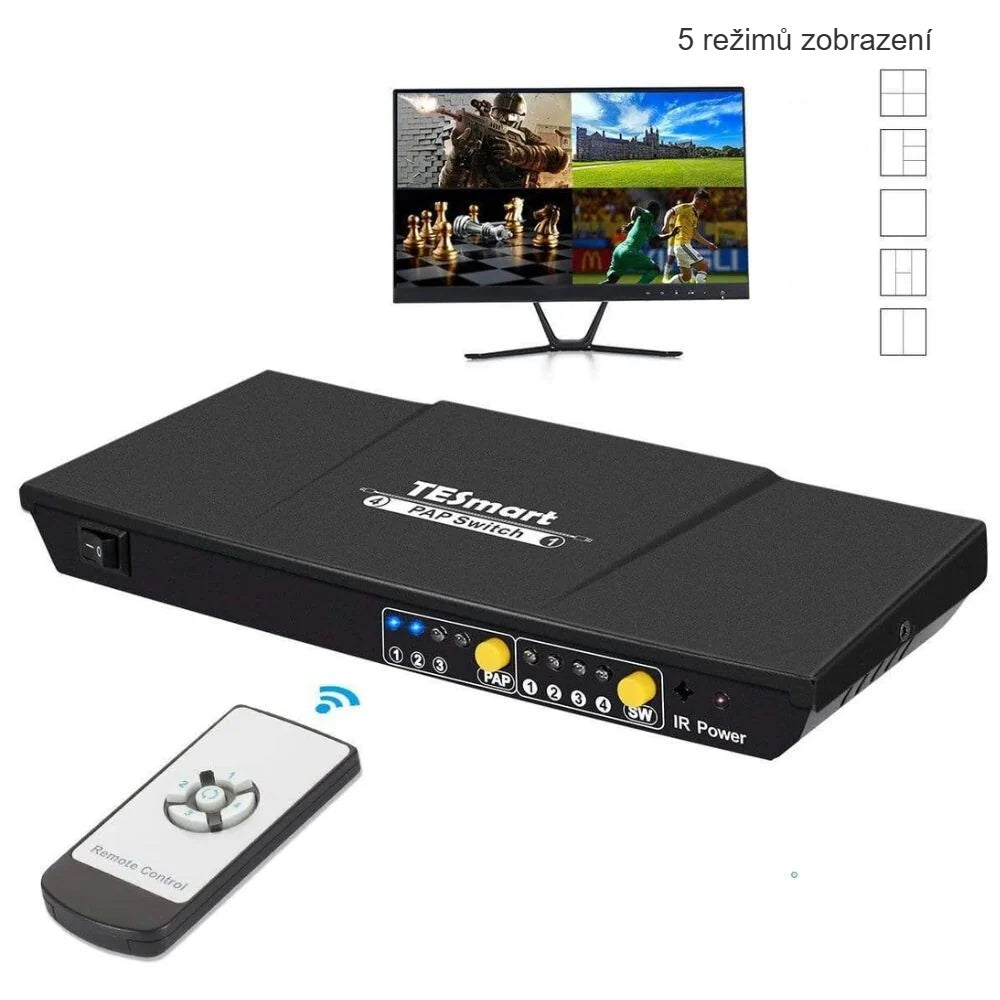

7. Dálkový ovladač Součástí balení je infračervený dálkový ovladač, který lze použít k ovládání zařízení. Pomocí dálkového ovladače jsou obvykle dostupné:

· přepínání vstupů

· přepínání režimu obrazovky

· ovládání bez použití tlačítek na předním panelu

Použití

· Namiřte dálkový ovladač na infračervený přijímač zařízení

· Dbejte na to, aby mezi dálkovým ovladačem a zařízením nebyla žádná překážka

8. Důležité informace

· Zařízení podporuje maximálně rozlišení.

· Tento model není vhodný pro signál 4K.

· Pro správnou funkci se doporučuje používat kvalitní kabely HDMI.

· Zařízení používejte pouze s dodaným · Podporuje zobrazení Deep Color 12V adaptérem.

· Zařízení používejte na suchém a bezprašném místě.

· Během provozu zařízení nezakrývejte.

· Chraňte před vodou a vlhkostí. 9. Řešení problémů Žádný obraz

Zkontrolujte, zda:

· je napájecí zdroj správně připojen

· svítí kontrolka napájení

· je displej nastaven na správný vstup HDMI

· jsou kabely HDMI správně připojeny

· je zdrojové zařízení zapnuté

Žádný zvuk

· Zkontrolujte nastavení zvuku displeje nebo zesilovače

· Znovu vyberte hlavní vstup

· Zkuste použít jiný kabel HDMI

Dálkový ovladač nefunguje

· Zkontrolujte baterii

· Namiřte jej přímo na infračervený přijímač

· Před zařízením nesmí být žádná překážka

Nezobrazují se všechna okna multi-view

· Zkontrolujte, zda jsou všechna požadovaná zdrojová zařízení zapnutá

· Ujistěte se, že každý zdroj skutečně vysílá signál

10. Stručné shrnutí

Tento 4×1 HDMI PAP Switch umožňuje:

· připojit 4 různá zařízení HDMI

· zobrazit je na 1 displeji

· postupně přepínat mezi zdroji

· nebo zobrazit více zdrojů současně v režimu rozdělené obrazovky

Ez a 4×1 HDMI PAP Switch lehetővé teszi, hogy:

· 4 különböző HDMI eszközt csatlakoztasson

· 1 kijelzőn jelenítse meg őket

· egyenként váltson a források között

· vagy több forrást egyszerre jelenítsen meg osztott képernyős nézetben
