Účel výrobku

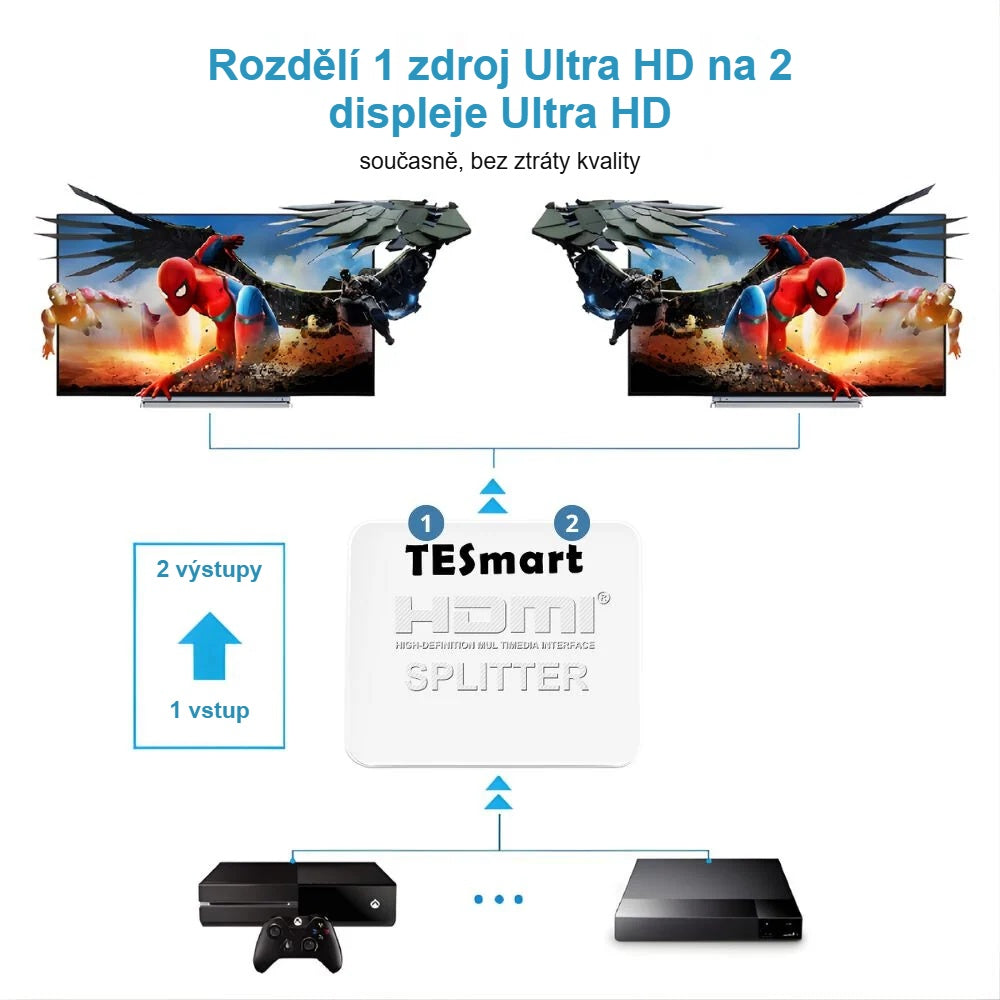

Zařízení 1×2 HDMI Splitter umožňuje současný přenos obrazového a zvukového signálu z jediného zdroje HDMI na dva HDMI displeje .

Lze použít například s:

• televizorem
• monitorem
• projektorem
• DVD/Blu-ray přehrávačem
• set-top boxem
• konzolí PS3 / PS4
• počítačem
• jiným zařízením s HDMI výstupem

Důležité: Splitter přenáší stejný obraz na oba displeje. Není určen k zobrazování dvou různých obrazů ani k vytvoření rozšířené plochy počítače.

Hlavní vlastnosti

• 1 HDMI vstup
• 2 HDMI výstupy
• Přenos signálu z jednoho zdroje Ultra HD HDMI na dva displeje Ultra HD
• Maximální podporované rozlišení: 3840 × 2160 @ 60 Hz
• Maximální přenosová šířka pásma: 18 Gbps
• Podpora až 36 bitů/pixel Deep Color támogatás
• Inteligentní správa EDID
• Podpora vícekanálového digitálního zvuku
• Lze použít také se zdroji a displeji DVI pomocí vhodného adaptéru
• Napájení přes Micro USB


Podporované zvukové formáty

Podle informací uvedených na obalu zařízení podporuje mimo jiné následující zvukové formáty:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Skutečně použitelný zvukový formát závisí také na možnostech zdroje signálu a připojených displejů.

Obsah balení

• 1× 1×2 HDMI Splitter
• 1× napájecí kabel Micro USB
• 1× návod k použití

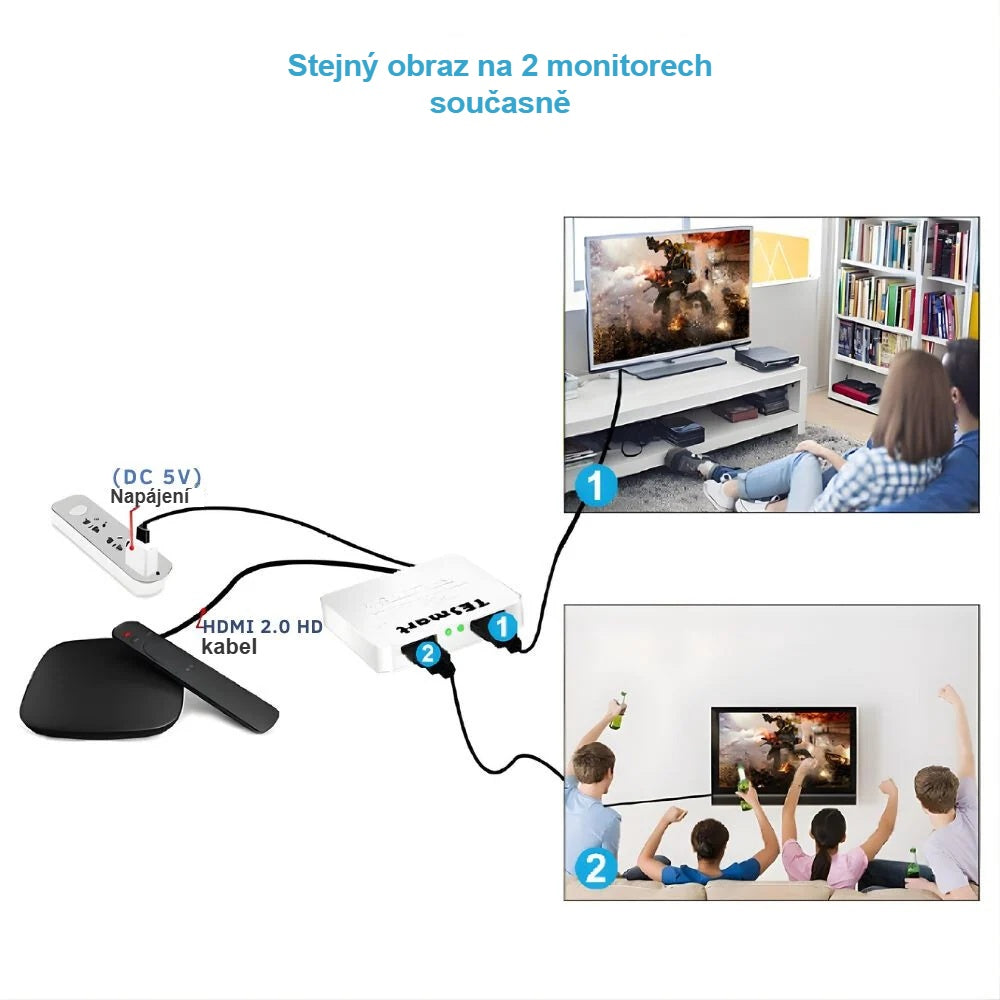

Připojení

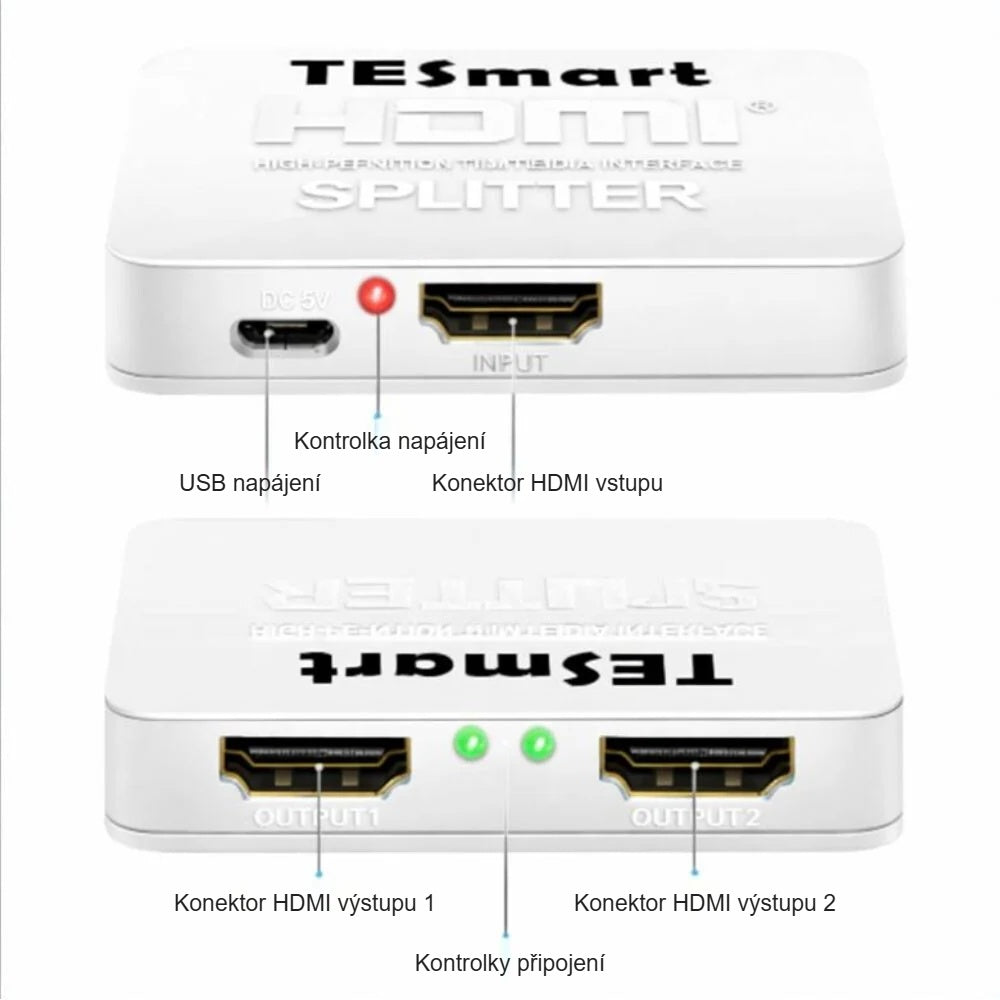

1. Připojení zdroje HDMI

Připojte zdroj HDMI k vstupu INPUT

splitteru pomocí kabelu HDMI.

• Zdrojem signálu může být například:
• DVD/Blu-ray přehrávač
• set-top box
• herní konzole
• mediální přehrávač


počítač

2. Připojení prvního displeje

Připojte první televizor, monitor nebo projektor k:

výstupu HDMI

OUTPUT 1

3. Připojení druhého displeje

Připojte druhý displej k:

výstupu HDMI

OUTPUT 2

4. Připojení napájení Připojte dodaný napájecí kabel Micro USB

k napájecímu vstupu splitteru.

Konektor USB-A kabelu připojte k vhodnému zdroji napájení USB.

5. Zapnutí

1. Zapněte:
2. zdroj HDMI,
3. oba displeje

a zajistěte napájení splitteru přes USB.

Obraz HDMI by se poté měl zobrazit na obou displejích.

Splitter podporuje maximálně:

3840 × 2160 @ 60 Hz

rozlišení.

Pro provoz v rozlišení 4K při 60 Hz musí být vhodné všechny prvky celého systému, včetně:

• zdroje signálu HDMI
• obou displejů
• použitých kabelů HDMI

Pokud některé připojené zařízení podporuje nižší rozlišení, může systém používat nižší společné rozlišení.

správa EDID

Zařízení používá inteligentní správu EDID, která usnadňuje správnou komunikaci mezi zdrojem signálu a oběma displeji.

Pokud připojíte dva displeje s odlišnými schopnostmi, může použitelné rozlišení a formát zvuku ovlivnit také jejich společná kompatibilita.

Připojení zařízení DVI

Splitter lze použít také s vhodným adaptérem HDMI–DVI se zařízeními s výstupem DVI nebo vstupem DVI.

Je důležité, že připojení DVI obvykle přenáší pouze obraz, takže při tomto způsobu použití může být pro přenos zvuku zapotřebí samostatné řešení.

Řešení problémů

Na žádném displeji se nezobrazuje obraz

Zkontrolujte:

• napájení Micro USB
• připojení kabelů HDMI
• zda je zdroj signálu zapnutý
• zda jsou displeje nastaveny na správný vstup HDMI

V případě potřeby kabely HDMI odpojte a znovu připojte.

Funguje pouze jeden displej

• Zkontrolujte druhý kabel HDMI.
• Prohoďte kabely OUTPUT 1 a OUTPUT 2.
• Vyzkoušejte oba displeje samostatně.
• Zkontrolujte, zda oba displeje podporují aktuální rozlišení.


Nefunguje 4K při 60 Hz

Zkontrolujte, zda:

• zdroj signálu skutečně vysílá signál 4K při 60 Hz
• oba displeje podporují rozlišení 4K při 60 Hz
• používáte vhodné kabely HDMI

maximální šířka pásma zařízení je 18 Gbps.

Není slyšet žádný zvuk

Zkontrolujte:

• nastavení zvuku zdroje signálu
• zvukové formáty podporované displeji
• zda připojení neprobíhá přes adaptér DVI


Bezpečnostní pokyny

• Používejte zařízení v suchém prostředí.
• Chraňte je před vodou a vlhkostí.
• Nerozebírejte je.
• Nepoužívejte s poškozeným kabelem.
• Nevystavujte je nadměrnému teplu.
• Na konektory netlačte silou.
• Před čištěním odpojte zařízení od napájení.
• Při delší době nepoužívání odpojte napájecí kabel USB.
