Gigabit SFP Medienkonverter RJ45 – LWL Ethernet Konverter, 1000 Mbps, Multimode, Metallgehäuse

Name: Gigabit SFP Medienkonverter RJ45 – LWL Ethernet Konverter, 1000 Mbps, Multimode, Metallgehäuse
Brand: Tutimall
SKU: EM009998
Price: 8.44 EUR
Availability: InStock

Gigabit SFP Medienkonverter RJ45 – LWL Ethernet Konverter, 1000 Mbps, Multimode, Metallgehäuse

€23,34 €8,44

🚚 Versandkosten: 6,50 €

💳 Nachnahme: keine zusätzlichen Gebühren

🎁 Lieferzeit: 2-4 Werktage

↩️ 30 Tage Geld-zurück-Garantie

🔄 Kostenloser Umtausch bei defekten Produkten

🔒 100% sichere Zahlung (Shopify Payments)

Bedienungsanleitung

Anschlüsse und LEDs

Auf der Vorder-/Oberseite:

SFP-Steckplatz – zum Einsetzen eines optischen Moduls

RJ-45-Ethernet-Port – für 10/100/1000BASE-T-Verbindungen

PWR-LED – Status der Netzspannung

LNK/ACT-LEDs – Anzeigen für Verbindung und Datenverkehr über Glasfaser/Ethernet

Rückseite:

DC-Eingang – zum Anschließen des Netzteils

3. Netzteil anschließen

Stecken Sie den DC-Stecker des externen Netzteils in die Buchse auf der Rückseite des Geräts.

Schließen Sie den Adapter an eine 100–240-VAC-Wandsteckdose an.

Wenn die PWR-LED leuchtet, steht das Gerät unter Spannung.

4. SFP-Modul installieren

Schalten Sie die mit dem Gerät verbundenen Netzwerkgeräte aus.

Entfernen Sie die Staubschutzkappe des SFP-Steckplatzes.

Schieben Sie das MSA-kompatible SFP-Modul in den Steckplatz.

Überprüfen Sie, ob das Modul sicher eingerastet ist.

5. Kabel anschließen

Glasfaserkabel: TX↔RX („gekreuzte“ Paarung), also vom Sender zum Empfänger

Ethernetkabel: Verbinden Sie den RJ-45-Port über ein Cat5e- oder besseres Kabel mit dem Netzwerkgerät

6. LED-Anzeigen

PWR: grün – Gerät steht unter Spannung

Fiber LNK/ACT: dauerhaft grün – Verbindung hergestellt; blinkend – Datenverkehr

TP LNK/ACT: Anzeige der RJ-45-Verbindung/des Datenverkehrs

TP 1000: grün – Gigabit-Verbindung; aus – 10/100 Mbit/s

7. Inbetriebnahme

Schalten Sie die anzuschließenden Netzwerkgeräte aus.

Setzen Sie das SFP-Modul ein und schließen Sie die Kabel an.

Schließen Sie das Netzteil an und schalten Sie anschließend die Netzwerkgeräte ein.

Überprüfen Sie die LED-Anzeigen – wenn alle leuchten, ist der Konverter betriebsbereit.

8. DIP-Schalter (falls vorhanden)

Einige Konverter bieten Optionen für LFP (Link Fault Pass-through), automatische Aushandlung und die Einstellung der Geschwindigkeit.

Beispiel: Bei Modellen von TP-Link und Signamax können die Funktionen mithilfe von Schaltern aktiviert werden.

9. Fehlerbehebung

Keine LED-Aktivität: Überprüfen Sie die Stromversorgung und das Netzteil.

Fehlerhafte Lichtsignale: Überprüfen Sie die korrekte TX/RX-Richtung.

Extrem große Entfernungen oder Kabelfehler – können ein vorübergehendes Problem verursachen.

DIP-Einstellung erforderlich – bei Problemen mit LFP oder automatischer Aushandlung konfigurieren Sie die Einstellung und starten Sie das Gerät neu.

10. Wartung und Sicherheit

Verwenden Sie ausschließlich ein geeignetes Netzteil.

Setzen Sie das Gerät keinen extremen Temperaturen oder hoher Luftfeuchtigkeit aus.

Öffnen Sie das Gehäuse des Geräts nicht.

Trennen Sie das Gerät vom Stromnetz, wenn es nicht verwendet wird.

Schauen Sie zum Schutz Ihrer Augen niemals in die optischen Anschlüsse.

11. Technische Daten (Beispiel anhand von FS-Modellen)

Geschwindigkeit: 10/100/1000 Mbit/s Ethernet, kompatibel mit SFP-Modulen

Versorgungsspannung: 12 VDC (max. ≈3 W Leistungsaufnahme)

Betriebsumgebung: 0–50 °C, ≤95 % relative Luftfeuchtigkeit

Abmessungen und Gewicht: ca. 80×110×24 mm (~150–200 g)

Der Gigabit SFP–RJ45 Glasfaser-Medienkonverter ist eine einfache und zuverlässige Lösung für die schnelle Datenübertragung zwischen Glasfaser- und Ethernet-Geräten. Er unterstützt 1000Base-TX und 1000Base-FX Multimode-Netzwerke und sorgt so für eine stabile und effiziente Verbindung zwischen Kupfer (RJ45) und Glasfasernetz.

Die ideale Wahl für Zuhause, Büro oder Industrie, wo reibungslose Netzwerkkommunikation zählt: bis zu 1000 Mbps Geschwindigkeit, Plug-and-Play Installation und robustes Metallgehäuse.

Netzwerküberwachung mit Status-LEDs

Mit den Status-LEDs auf der Vorderseite (FX, TX, Link/ACT, PWR, FDX) behalten Sie den Netzwerkstatus schnell und einfach im Blick.

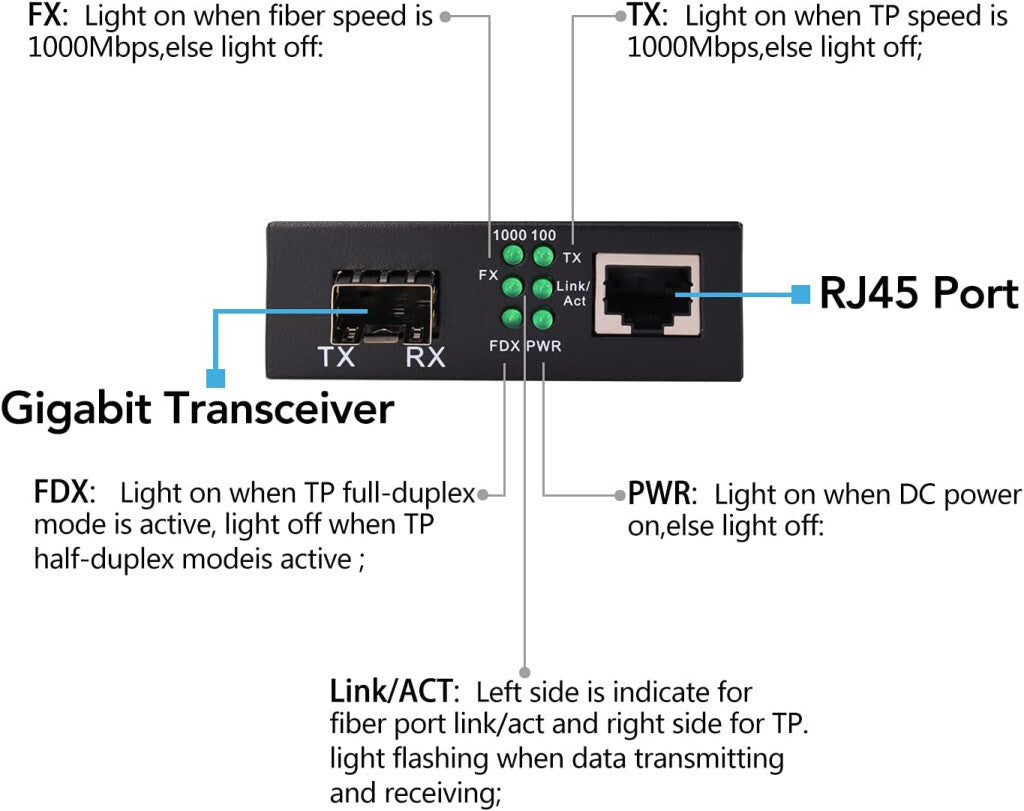

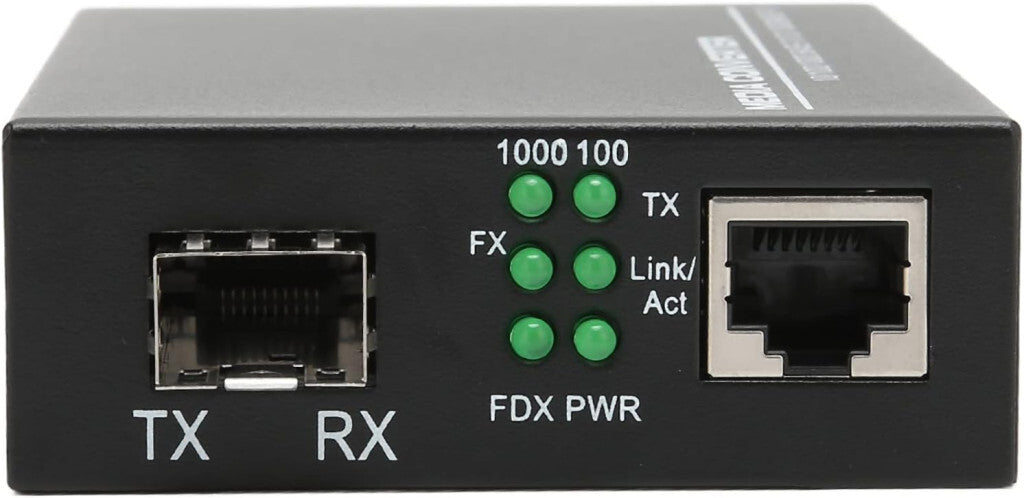

Vorderseite des SFP–RJ45 Medienkonverters: LED-Anzeigen, Gigabit SFP Transceiver und RJ45-Port erklärt

FX: leuchtet, wenn der Glasfaserport mit 1000 Mbps läuft, sonst aus.

TX: leuchtet, wenn der TP-Port (RJ45) mit 1000 Mbps läuft, sonst aus.

RJ45-Port

Gigabit SFP Transceiver

FDX: leuchtet, wenn der TP-Port im Vollduplex-Modus läuft; im Halbduplex-Modus aus.

PWR: leuchtet, wenn das Gerät DC-Strom erhält, sonst aus.

Link/ACT: die linke LED zeigt Verbindung und Aktivität des Glasfaserports, die rechte die des TP-Ports; blinkt beim Senden und Empfangen.

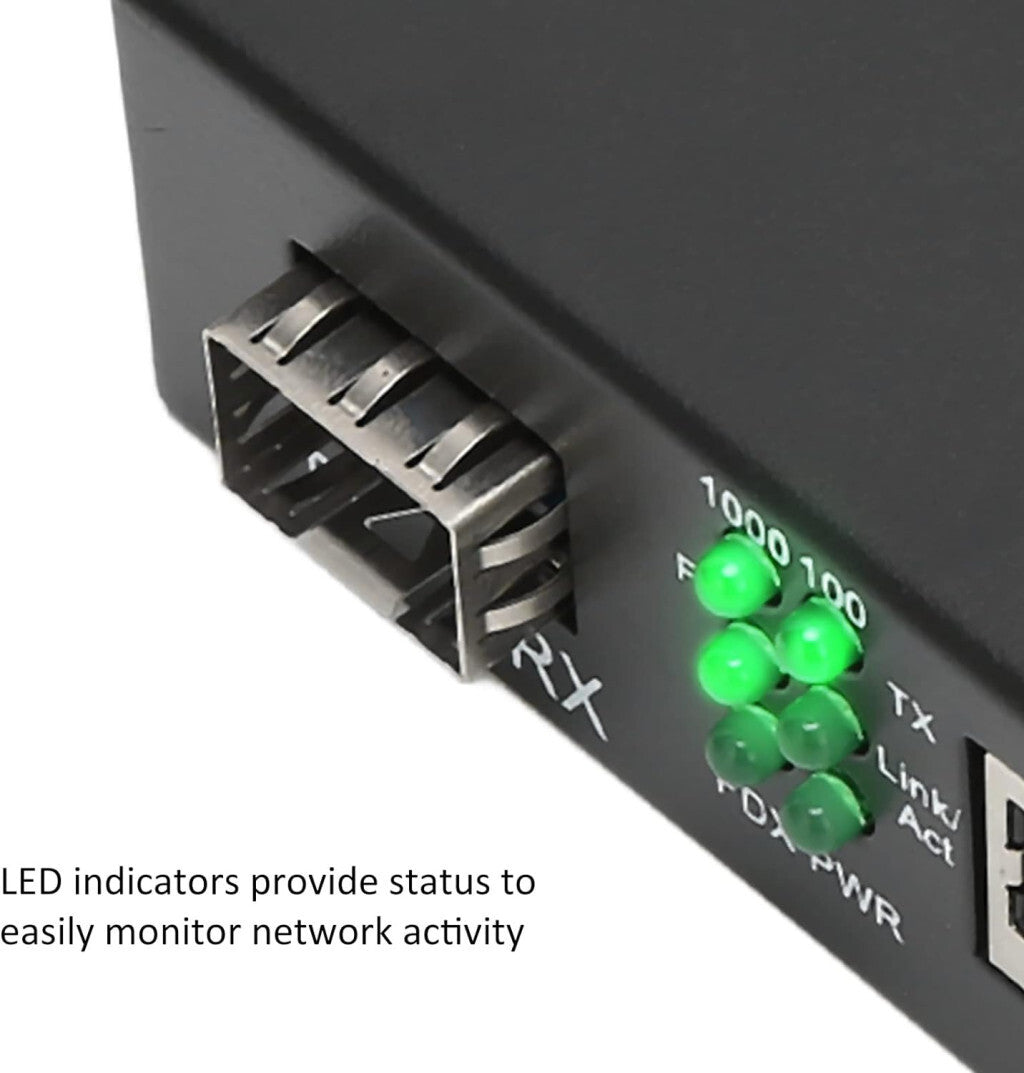

Status-LEDs des Gigabit SFP Medienkonverters in Nahaufnahme

Mit den Status-LEDs behalten Sie die Netzwerkaktivität leicht im Blick

Glasfaserport und RJ45-Schnittstelle

Glasfaserport: Gigabit Ethernet, 850 nm Wellenlänge, für Multimode-Duplex-LC-Glasfaserkabel – schnelle Datenverbindung.
RJ45-Schnittstelle: unterstützte Entfernungen: 10 m, 100 m, 1000 m – im Vollduplex- oder Halbduplex-Modus, mit UTP CAT5-Kabel. Laut Aufdruck auf dem Gerät: 10/100/1000BASE-TX – 1000BASE-FX.
Automatisches MDI/MDIX: der RJ45-Port erkennt die Frequenzteilung automatisch, und der FX-Port wechselt automatisch zwischen den Übertragungsmodi.
Kompatible Standards: IEEE 802.3, IEEE 802.3u, IEEE 802.3z und IEEE 802.3ab – für schnelle und stabile Datenübertragung.

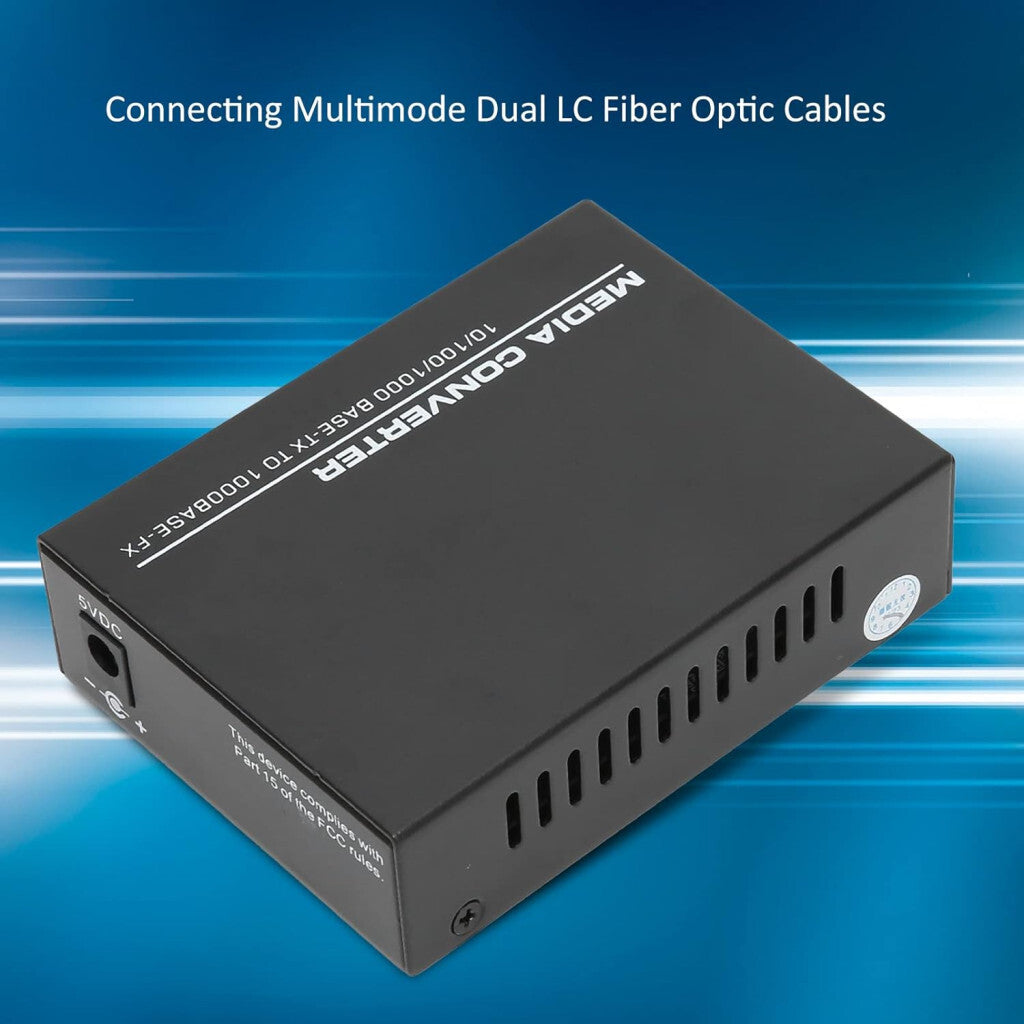

Für Multimode-Duplex-LC-Glasfaserkabel

Robustes Metallgehäuse mit effizienter Kühlung

Das stabile Metallgehäuse mit Lüftungsschlitzen sorgt für effiziente Kühlung und lange Lebensdauer – robuste Ausführung für einen langfristig störungsfreien Betrieb.

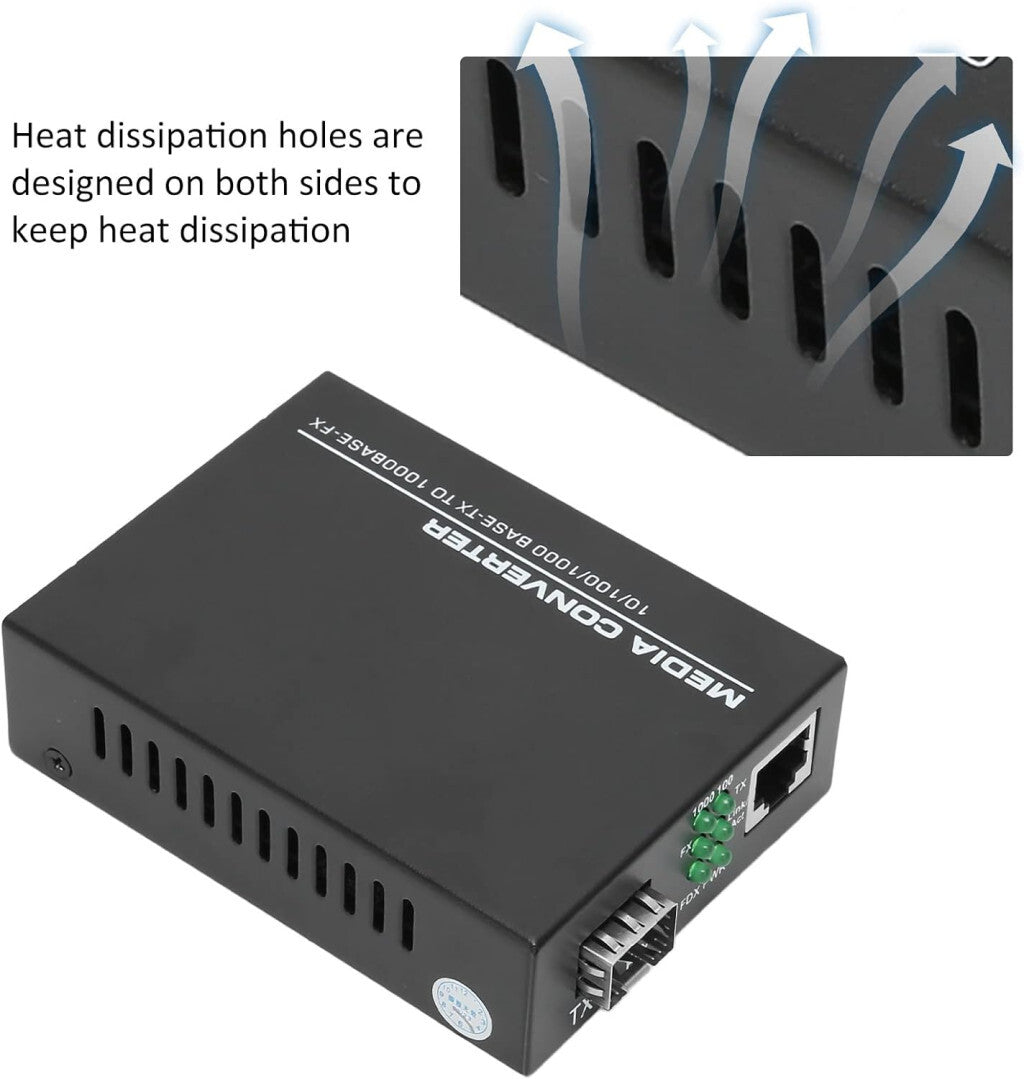

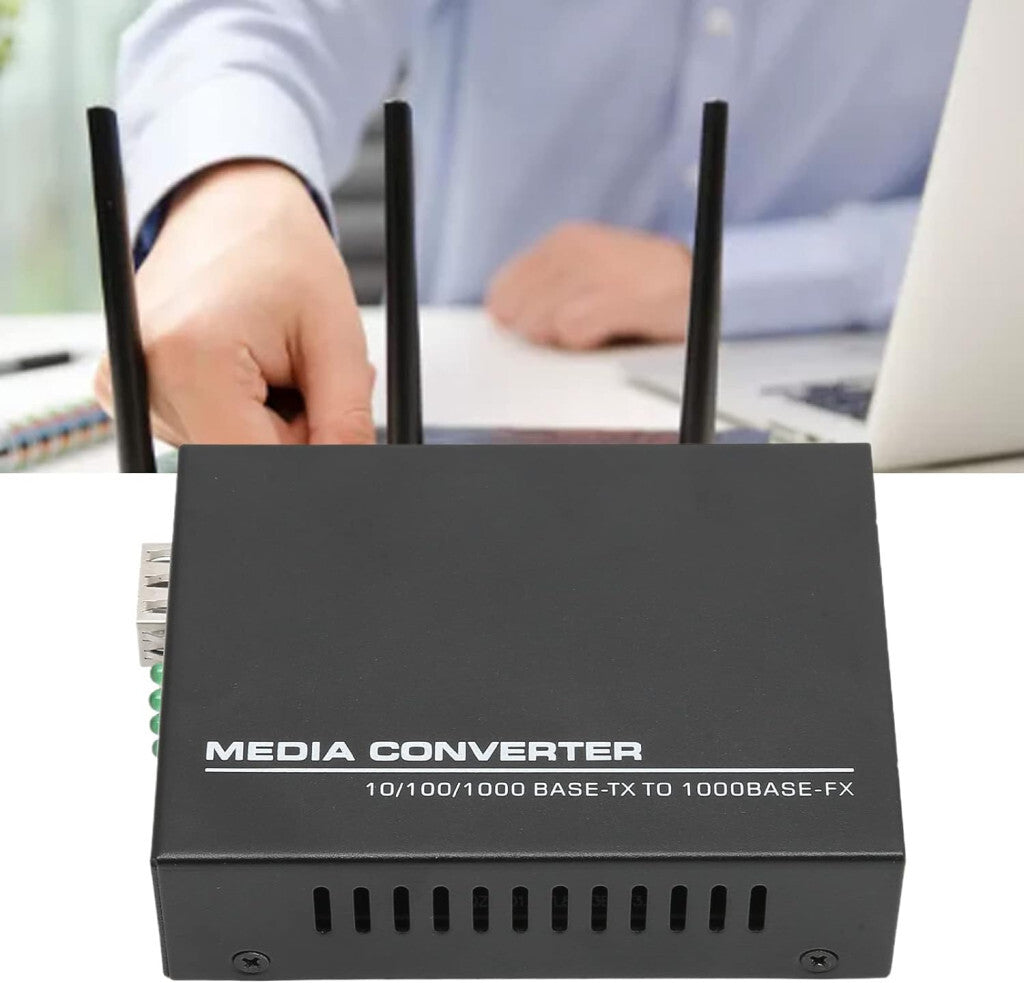

Medienkonverter im Metallgehäuse mit Lüftungsschlitzen an beiden Seiten

Lüftungsschlitze an beiden Gehäuseseiten sorgen für effiziente Wärmeableitung.

Einfache Installation, Plug and Play

Der Konverter funktioniert per Plug-and-Play, eine Softwarekonfiguration ist nicht nötig. Auf der Rückseite befindet sich der 5 V DC Stromanschluss (laut Aufdruck auf dem Gerät).

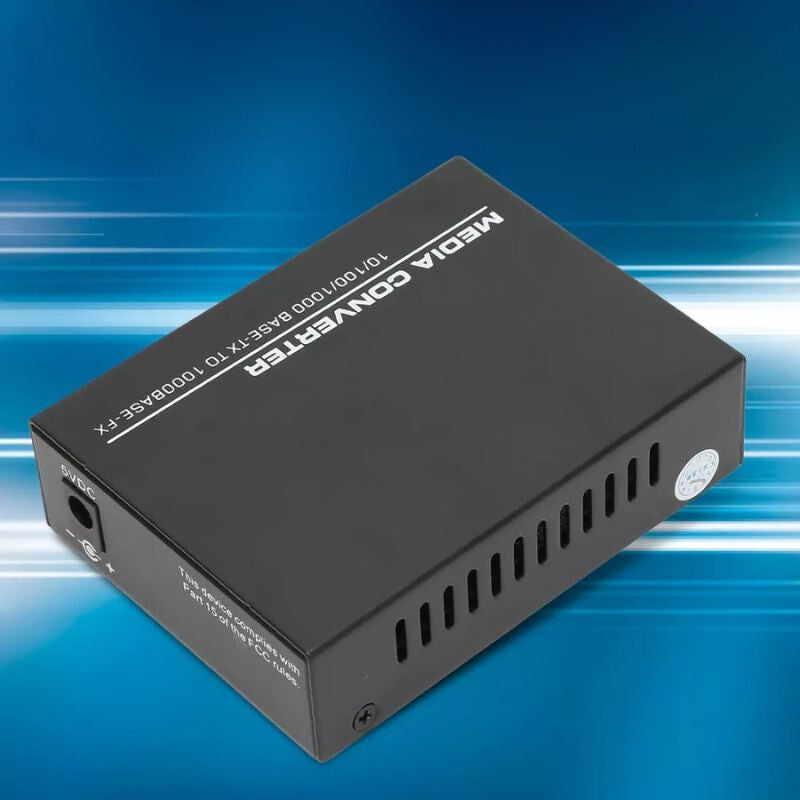

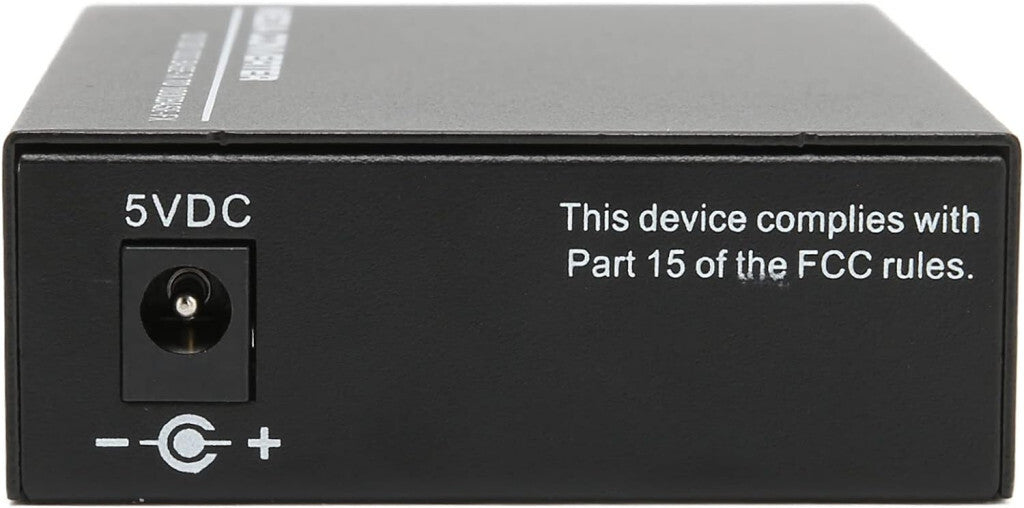

Rückseite des Medienkonverters mit 5 V DC Stromanschluss

Warum der Gigabit SFP–RJ45 Medienkonverter?

Schnelle und stabile Datenübertragung: bis zu 1000 Mbps – zuverlässige Verbindung zwischen Glasfaser- und Ethernet-Geräten.
Einfache Installation: Plug-and-Play, ohne Softwarekonfiguration.
Robuste Ausführung: stabiles Metallgehäuse für langfristig störungsfreien Betrieb.
Transparenter Betrieb: Status-LEDs zur schnellen Kontrolle des Netzwerkstatus.

Technische Daten

Typ	Gigabit SFP–RJ45 Glasfaser-Medienkonverter
Netzwerkstandards	IEEE 802.3, IEEE 802.3u, IEEE 802.3z, IEEE 802.3ab
Unterstützte Netzwerke	1000Base-TX und 1000Base-FX (Multimode)
Geschwindigkeit	Bis zu 1000 Mbps
Glasfaserport	Gigabit Ethernet, 850 nm, für Multimode-Duplex-LC-Glasfaserkabel
RJ45-Schnittstelle	Entfernungen 10 m, 100 m, 1000 m; Voll-/Halbduplex; UTP CAT5 Kabel
Aufdruck auf dem Gerät	10/100/1000BASE-TX – 1000BASE-FX
MDI/MDIX	Automatisch
LED-Anzeigen	FX, TX, Link/ACT, PWR (POWER), FDX
Stromanschluss	5 V DC (laut Aufdruck auf der Rückseite)
Gehäuse	Metall, mit Lüftungsschlitzen
Installation	Plug-and-Play, ohne Softwarekonfiguration
Verwendung	Zuhause, Büro, Industrie

Der Gigabit SFP–RJ45 Glasfaser-Medienkonverter ist die ideale Lösung für alle, die eine schnelle, stabile und sichere Datenverbindung zwischen Glasfaser- und Ethernet-Netzwerken suchen. Bestellen Sie jetzt und machen Sie Ihr Netzwerk effizienter und zuverlässiger!

Häufige Fragen

Mit welchem Glasfaserkabel funktioniert der Medienkonverter?

Der Glasfaserport ist für Multimode-Duplex-LC-Glasfaserkabel ausgelegt, bei 850 nm Wellenlänge und Gigabit-Ethernet-Geschwindigkeit.

Welche Übertragungsrate unterstützt er?

Bis zu 1000 Mbps; er unterstützt 1000Base-TX und 1000Base-FX Multimode-Netzwerke.

Welches Kabel brauche ich für den RJ45-Port?

Ein UTP CAT5 Kabel; der RJ45-Port arbeitet im Voll- und Halbduplex-Modus, mit automatischem MDI/MDIX.

Muss ich Software installieren oder konfigurieren?

Nein, der Konverter funktioniert per Plug-and-Play, eine Softwarekonfiguration ist nicht nötig.

Woran sehe ich, dass die Verbindung funktioniert?

Die LEDs auf der Vorderseite (FX, TX, Link/ACT, PWR, FDX) zeigen Geschwindigkeit, Duplex-Modus, Stromversorgung und Datenverkehr; beim Senden und Empfangen blinkt die Link/ACT-LED.
