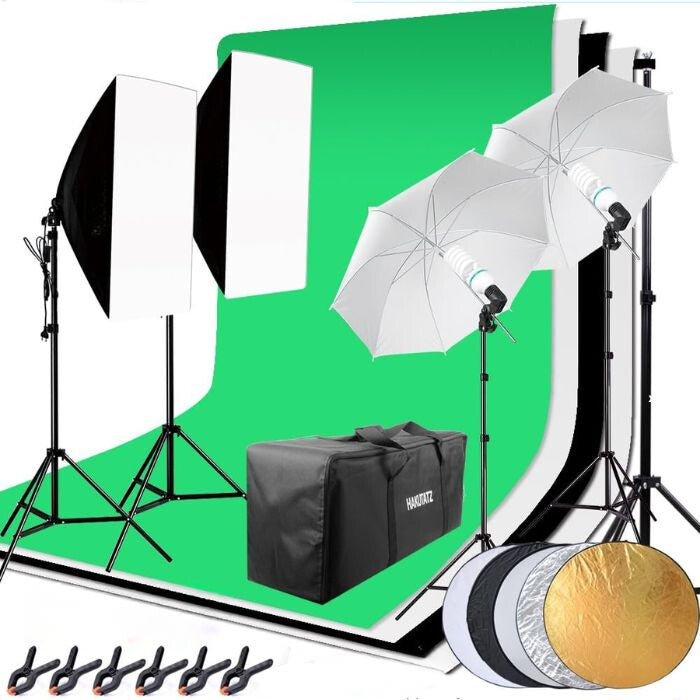

Hakutatz Professionelles Fotostudio-Set – Studiobeleuchtung und Hintergrundsystem – Softbox mit Lampenstativen – Schutztasche

Allgemeine Gebrauchsanleitung
Diese Anleitung kann für mehrere Hakutatz-Fotostudio-Sets verwendet werden. Der Packungsinhalt sowie Anzahl und Ausführung des Zubehörs können je nach Modell abweichen. Für den genauen Packungsinhalt sind in jedem Fall die Angaben in der Produktbeschreibung des jeweiligen Produkts maßgeblich. Einige Teile dieser Anleitung gelten ausschließlich für Varianten, die das jeweilige Zubehör enthalten.

Produktbestandteile

• Softbox 50 × 70 cm
• Studiolampe mit E27-Fassung
• Neigungseinstellschraube
• Befestigungsschraube der Lampenhalterung
• Ein-/Ausschalter
• Befestigungsschraube zur Höheneinstellung
• Stativbein-Befestigung
• Netzkabel
• Verstellbares Lampenstativ
• Hintergrundhalterung mit Querstange
• Klemmen zur Befestigung des Hintergrundstoffs

Der genaue Packungsinhalt kann je nach erworbener Variante abweichen. Einige Sets können auch einen Reflektor, Hintergründe oder eine Lampe mit Fernbedienung enthalten.

Technische Daten

Stativ

• Material: Aluminium und Kunststoff-Befestigungselemente
• Verstellbare Höhe: ca. 68–200 cm

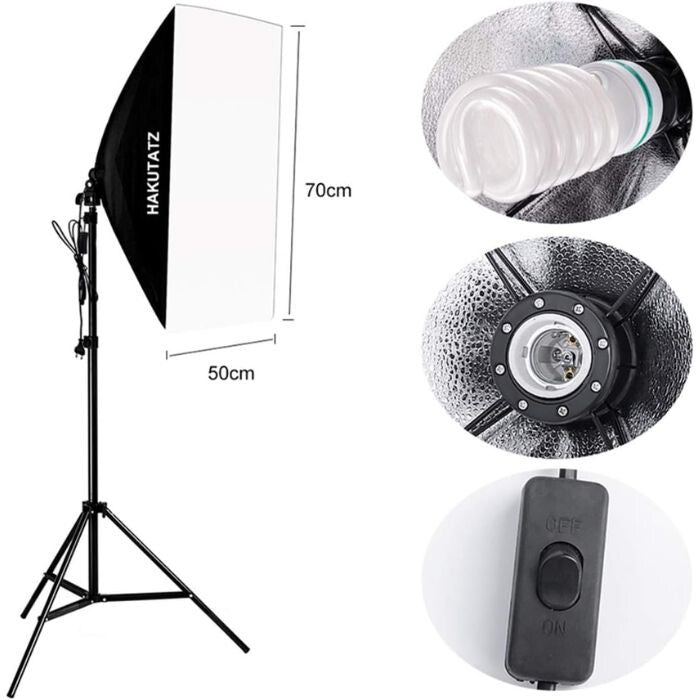

Softbox

• Abmessungen: 50 × 70 cm
• Kabellänge: ca. 2,2 m
• Fassung: E27
• Netzspannung: 220–240 V, 50/60 Hz
• Farbtemperatur: 5500 K
• Leistung: 135 W
• Erwartete Lebensdauer der Lampe: ca. 5000 Stunden
• Zulässige Betriebstemperatur: zwischen –10 und +40 °C
• Farbe des vorderen Diffusorstoffs: Weiß

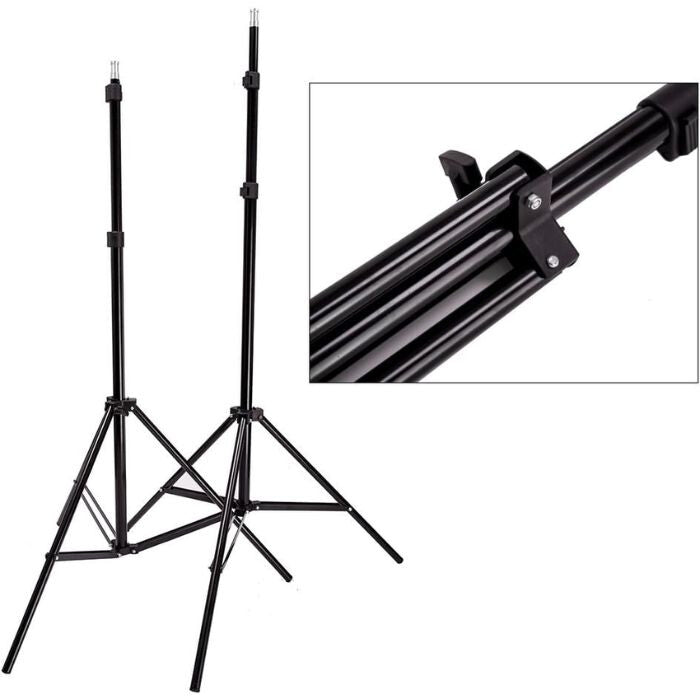

Aufstellen des Lampenstativs

1. Stellen Sie das zusammengeklappte Stativ auf eine stabile, ebene Fläche.
2. Lösen Sie die Befestigungsschraube der Stativbeine.
3. Spreizen Sie die Stativbeine vollständig auseinander.
4. Schieben Sie das zentrale Befestigungselement nach unten und ziehen Sie anschließend die Schraube fest.
5. Lösen Sie zur Einstellung der Höhe die Befestigungsschraube des Teleskopstabs.
6. Ziehen Sie das Stativ auf die gewünschte Höhe aus und ziehen Sie anschließend die Schraube fest.

Ziehen Sie das Stativ nicht über die maximale Markierung hinaus aus.

Montage der Softbox

1. Lösen Sie die Befestigungsschraube an der Softbox-Halterung.
2. Setzen Sie die Softbox-Halterung auf den oberen Anschluss des Stativs.
3. Ziehen Sie die Befestigungsschraube fest, sodass die Softbox stabil steht.
4. Spreizen Sie die Softbox auseinander.
5. Schieben Sie den inneren Verstärkungsring der Softbox in Richtung Lampenfassung, bis er einrastet.
6. Vergewissern Sie sich, dass die Softbox vollständig geöffnet und sicher befestigt ist.



Einsetzen der Lampe

1. Vergewissern Sie sich vor dem Vorgang, dass das Netzkabel nicht angeschlossen ist.
2. Schrauben Sie die Lampe vorsichtig in die E27-Fassung.
3. Berühren Sie den Glas- oder Spiralkörper der Lampe nicht und üben Sie keinen starken Druck darauf aus.
4. Befestigen Sie nach dem Einsetzen der Lampe den weißen Diffusorstoff an der Vorderseite der Softbox.



Einstellen des Beleuchtungswinkels

1. Halten Sie die Softbox mit einer Hand fest.
2. Lösen Sie die seitliche Neigungseinstellschraube.
3. Stellen Sie die Lampe auf den gewünschten Winkel ein.
4. Ziehen Sie die Schraube wieder fest.

Halten Sie die Softbox stets fest, bevor Sie die Befestigungsschraube lösen, damit sie nicht plötzlich nach unten kippt.

Einschalten und Verwendung

1. Überprüfen Sie, ob Lampe, Softbox und Stativ ordnungsgemäß befestigt sind.
2. Schließen Sie das Netzkabel an eine geeignete Wandsteckdose an.
3. Schalten Sie die Lampe mit dem Schalter am Kabel ein.
4. Schalten Sie die Lampe nach Gebrauch aus und ziehen Sie anschließend den Netzstecker.
5. Warten Sie vor dem Zusammenklappen, bis die Glühbirne vollständig abgekühlt ist.



Aufbau des Hintergrundhalterungssystems

1. Klappen Sie die Beine beider Hintergrundständer auseinander.
2. Befestigen Sie die Ständerbeine mit den Befestigungsschrauben.
3. Stellen Sie die gewünschte Höhe der beiden Ständer ein.
4. Stecken Sie die Elemente der Querstange ineinander.
5. Legen Sie die Querstange auf die oberen Halterungen der beiden Ständer und befestigen Sie sie.

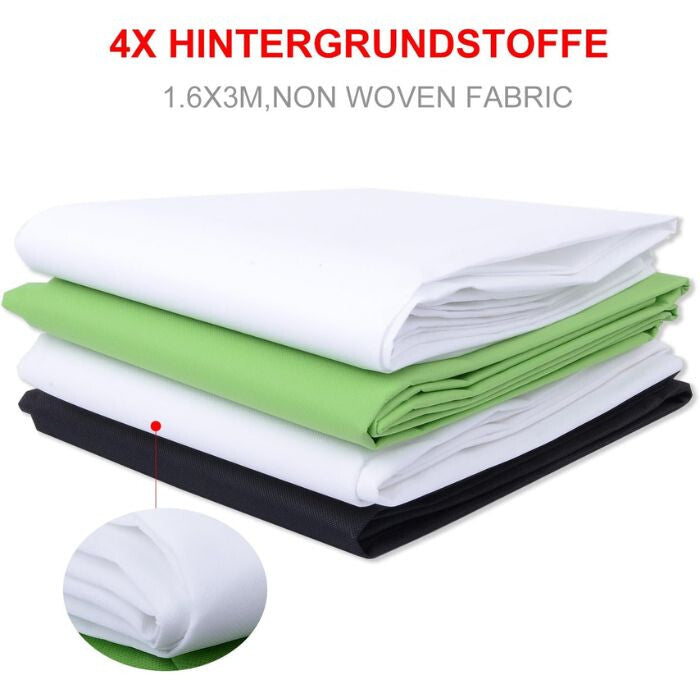

6. Breiten Sie den Hintergrundstoff vor der Querstange aus.
7. Befestigen Sie den Stoff mit den mitgelieferten Klammern an der Querstange.
8. Glätten Sie den Hintergrund, damit Falten und Knitter auf den Aufnahmen nicht sichtbar sind.

Hängen Sie keine schweren Gegenstände an die Querstange.

Verwendung einer Glühbirne mit Fernbedienung

Wenn das Set eine Glühbirne mit Fernbedienung enthält, stehen folgende Funktionen zur Verfügung:

• EIN: einschalten
• AUS: ausschalten
• Helligkeit ERHÖHEN: Helligkeit erhöhen
• Helligkeit VERRINGERN: Helligkeit verringern
• Farbtemperatur ERHÖHEN: Farbtemperatur erhöhen
• Farbtemperatur VERRINGERN: Farbtemperatur verringern
• Nachtlichtmodus: Nachtlicht bei minimaler Helligkeit
• Zusatzlicht: zusätzliche Beleuchtung oder Blinklicht
• Stufe: zwischen den Farbtemperaturstufen wechseln

Richten Sie die Fernbedienung auf die Glühbirne. Die Funktionen können je nach Glühbirnentyp abweichen.

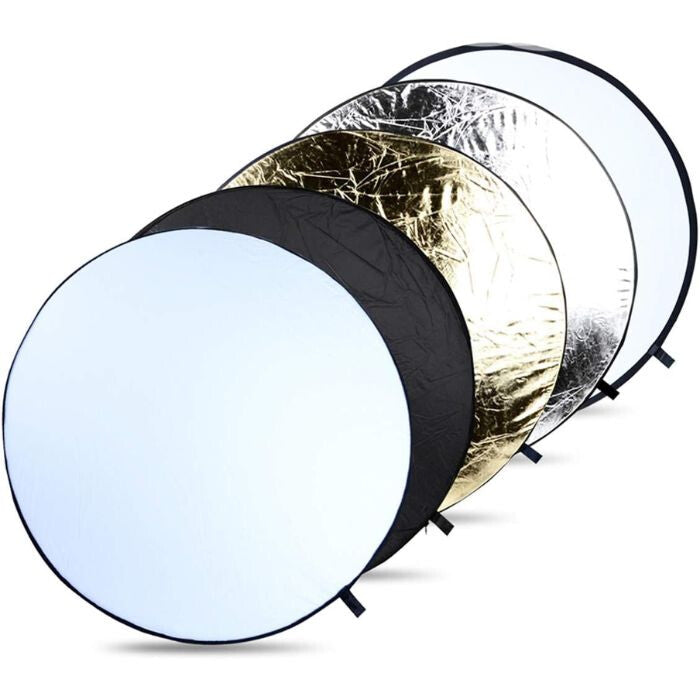

Zusammenklappen des Reflektors

Wenn das Set auch einen Reflektor enthält:

1. Greifen Sie den Reflektor an zwei gegenüberliegenden Seiten.
2. Drehen Sie Ihre Hände in entgegengesetzte Richtungen.
3. Führen Sie die drei dabei entstehenden kleineren Ringe übereinander.
4. Legen Sie den Reflektor in die Aufbewahrungstasche.

Der Reflektor verfügt über einen Federrahmen. Halten Sie ihn daher beim Zusammenklappen vom Gesicht fern.

Sicherheitshinweise

• Das Gerät ist ausschließlich für den Gebrauch in Innenräumen bestimmt.
• Verwenden Sie es nicht in nasser oder feuchter Umgebung.
• Halten Sie die Softbox von Vorhängen, Papier und anderen brennbaren Materialien fern.
• Die leuchtende Glühbirne kann sich während des Betriebs erhitzen. Berühren Sie sie erst, wenn sie vollständig abgekühlt ist.
• Ziehen Sie vor dem Auswechseln der Glühbirne oder der Reinigung immer den Netzstecker.
• Verwenden Sie das Produkt nicht mit beschädigtem Kabel, beschädigter Fassung oder beschädigter Glühbirne.
• Lassen Sie Kinder das Produkt nicht unbeaufsichtigt benutzen.
• Stellen Sie den Ständer auf eine stabile, waagerechte Fläche.
• Bei stärkerer Luftbewegung beschweren Sie die Ständerbeine mit einem geeigneten Gewicht.



Reinigung und Aufbewahrung

• Schalten Sie das Gerät vor der Reinigung aus und trennen Sie es vom Stromnetz.
• Wischen Sie den Ständer und die Außenseite der Fassung mit einem trockenen oder leicht feuchten, weichen Tuch ab.
• Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel.
• Der Softbox-Stoff kann vorsichtig von Hand gereinigt werden.
• Tauchen Sie die elektrischen Teile nicht in Wasser.
• Lagern Sie das Set vollständig trocken an einem kühlen und staubfreien Ort.
