Verwendungszweck des Geräts

Mit dem 16×1-HDMI-Switch können Sie bis zu 16 verschiedene HDMI-Signalquellen an ein einziges HDMI-Anzeigegerät anschließen, beispielsweise einen Fernseher, Monitor oder Projektor.

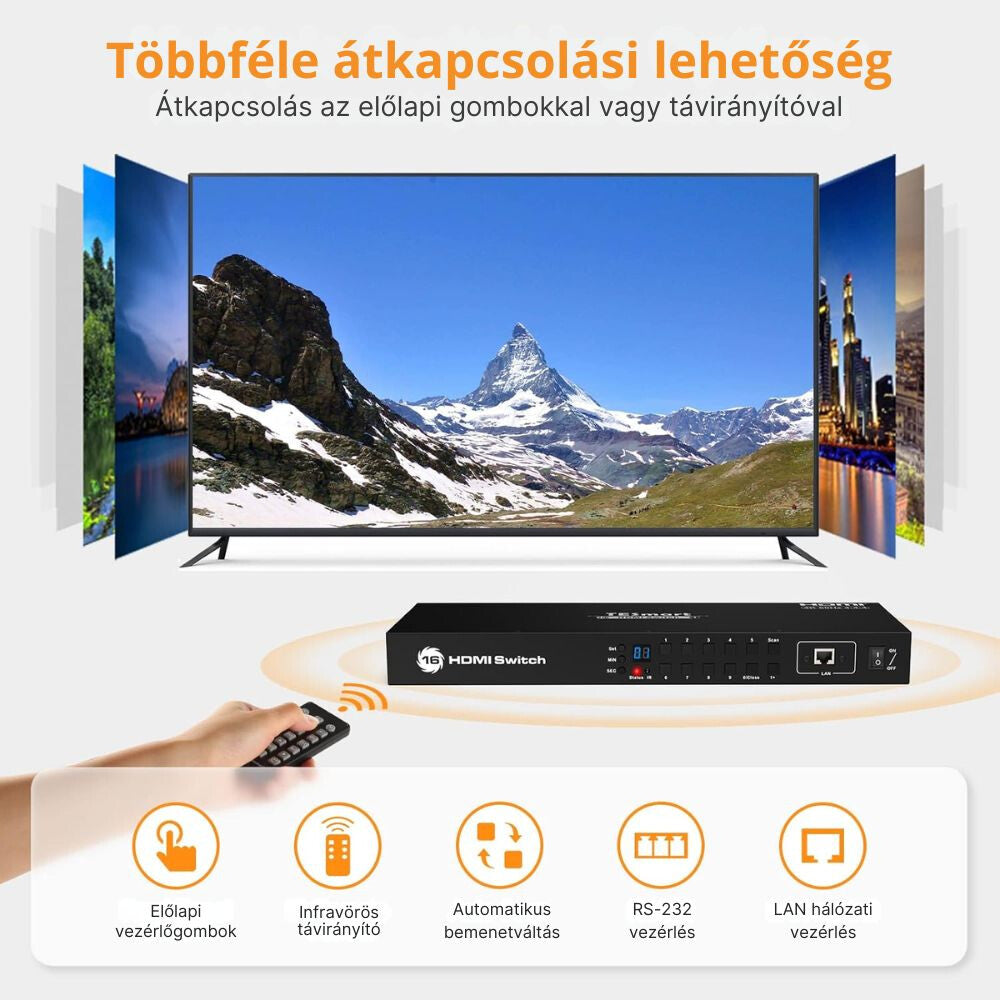

Zwischen den angeschlossenen Quellen kann über die Tasten an der Vorderseite, die mitgelieferte Infrarot-Fernbedienung sowie über eine RS232- oder Netzwerkverbindung umgeschaltet werden.

Wichtige Merkmale

• 16 HDMI-Eingänge und 1 HDMI-Ausgang
• Maximal unterstützte Auflösung: 3840 × 2160 bei 30 Hz
• Integrierte EDID-Emulation an jedem HDMI-Eingang
• Hot-Plug-Unterstützung – HDMI-Geräte können angeschlossen und getrennt werden, ohne den Switch auszuschalten
• Automatische Erkennung und Umschaltung der HDMI-Eingänge
• Automatische Eingangsscanfunktion
• Einstellbares Intervall für die automatische Umschaltung
• Bedientasten an der Vorderseite
• Infrarot-Fernbedienung
• Anschlussmöglichkeit für einen externen IR-Empfänger
• RS232-Steuerung
• LAN-/TCP-IP-Steuerung
• Auch mit DVI-D-Single-Link-Geräten über einen geeigneten HDMI-DVI-Adapter verwendbar

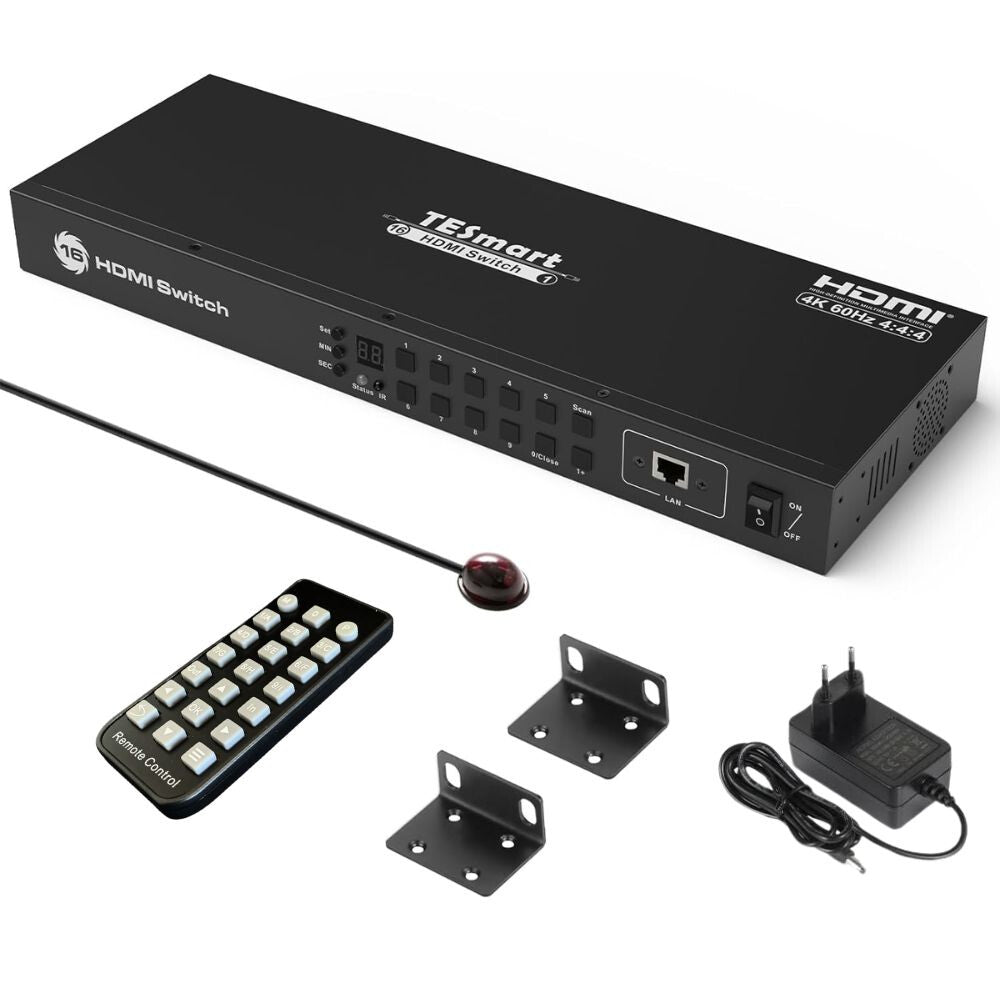

Lieferumfang

• 1 × 16×1-HDMI-Switch
• 1 × 12-V-DC-Netzteil
• 1 × Infrarot-Fernbedienung
• 1 × Kabel für externen IR-Empfänger
• 1 × 3-poliger RS232-Anschluss
• Rack-Montagewinkel
• Bedienungsanleitung


Anschlüsse und Bedienelemente des Geräts

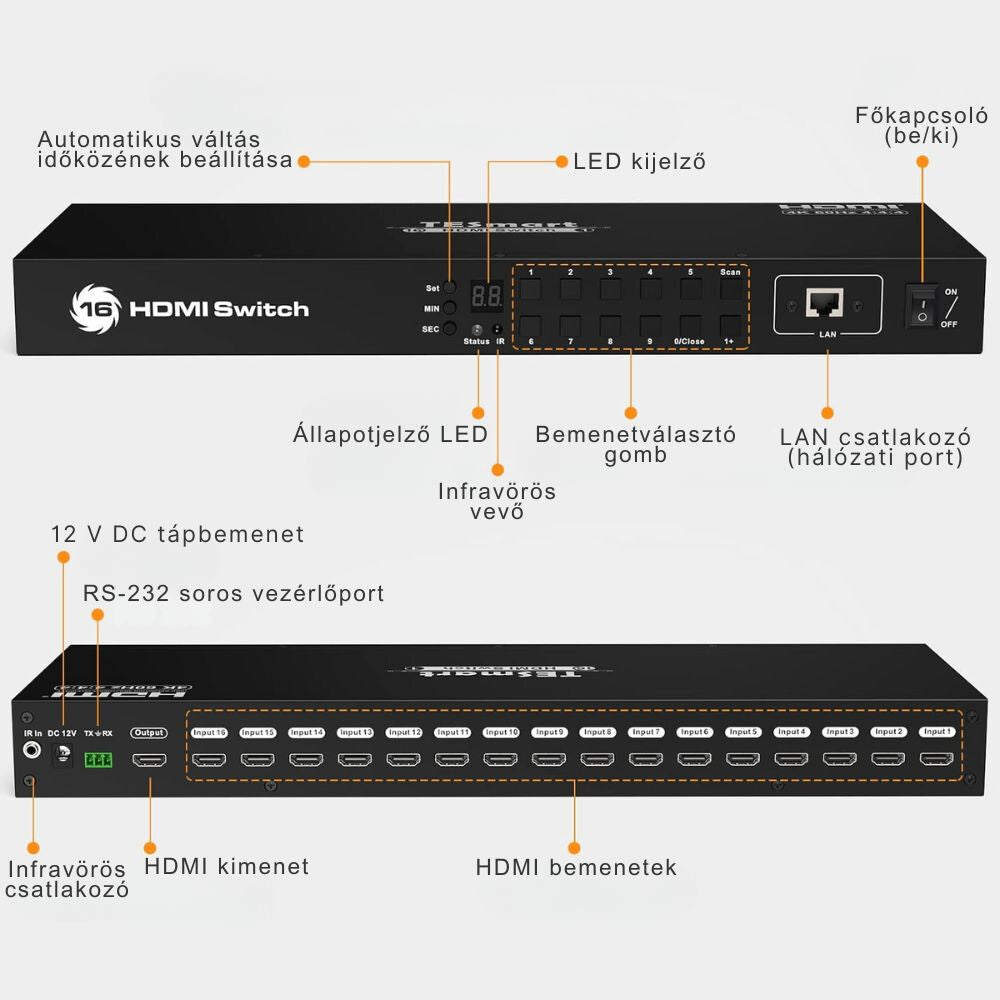

Anschlüsse an der Rückseite

IR EXTENSION IN

Dient zum Anschluss eines externen Infrarot-Empfängers. Dies ist nützlich, wenn das Gerät beispielsweise in einem Rackschrank untergebracht ist und der IR-Empfänger an der Vorderseite nicht sichtbar ist.

DC 12V
Anschluss für das mitgelieferte 12-V-Netzteil.

RS232
Dient zur Steuerung des Geräts über ein externes Steuerungssystem.

HDMI OUTPUT
Schließen Sie hier den Fernseher, Monitor oder Projektor an.

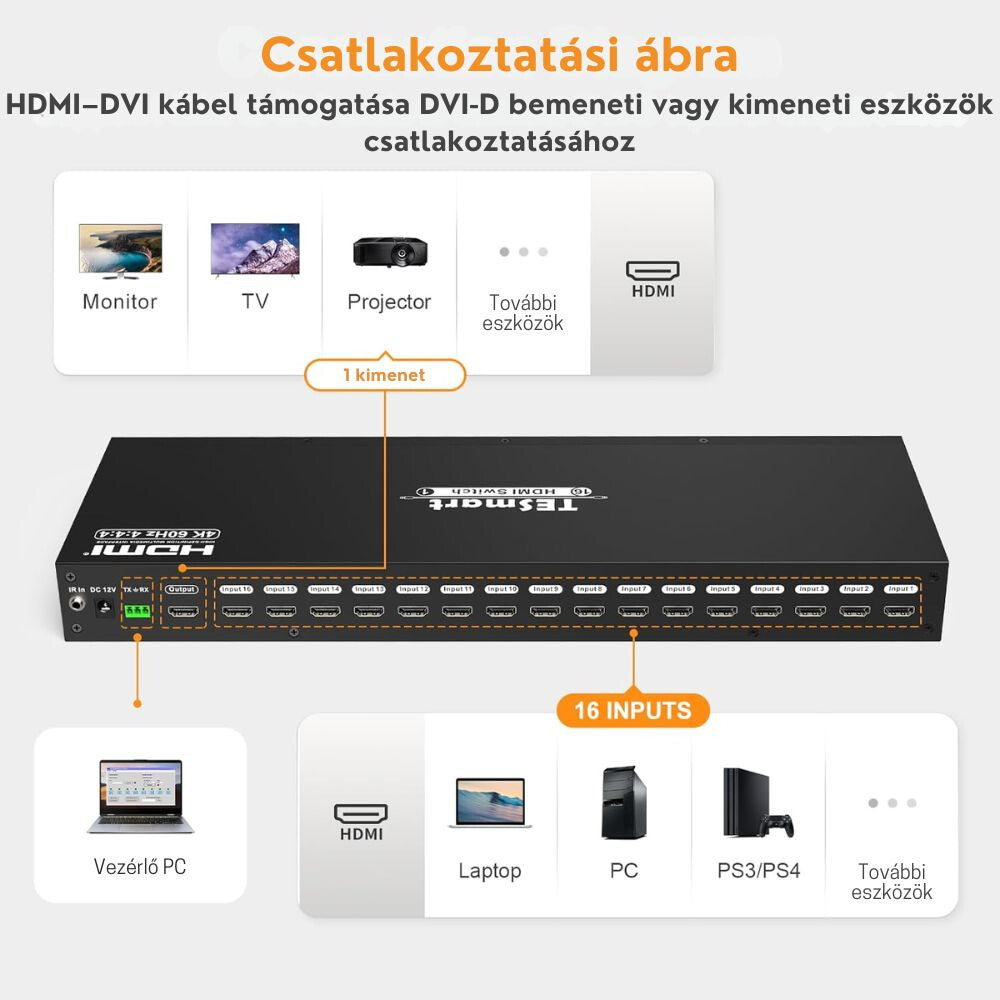

HDMI INPUT 1–16
Schließen Sie hier die gewünschten HDMI-Signalquellen an, beispielsweise:

• Computer
• Laptop
• Spielkonsole
• DVD-/Blu-ray-Player
• Set-Top-Box
• Mediaplayer
• anderes Gerät mit HDMI-Ausgang


LAN
RJ45-Anschluss zur Netzwerksteuerung.

POWER
Hauptschalter zum Ein- und Ausschalten des HDMI-Switches.

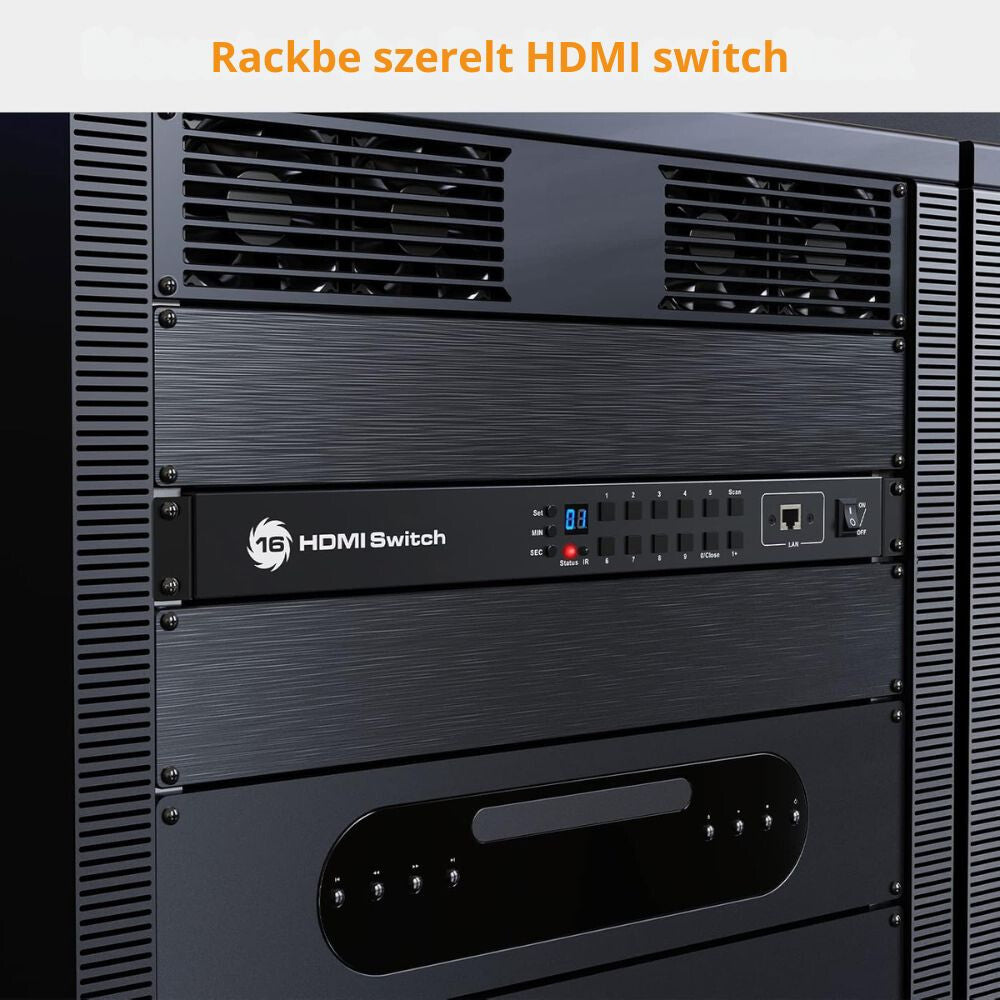

Bedienelemente an der Vorderseite

LED-Anzeige

Die Anzeige zeigt die Nummer des aktuell ausgewählten HDMI-Eingangs an.

Status-LED

• Grün: Automatischer Scanmodus aktiv
• Rot: Normaler Betriebsmodus


IR-Empfänger

Empfängt die Signale der mitgelieferten Infrarot-Fernbedienung.

Inbetriebnahme

1. Schalten Sie die anzuschließenden Geräte aus.
2. Schließen Sie die HDMI-Signalquellen an die HDMI INPUT 1–16 Eingänge des Geräts an.
3. Schließen Sie den Fernseher, Monitor oder Projektor an den HDMI OUTPUT für den Ausgang.
4. Schließen Sie den mitgelieferten DC-12-V-Netzadapter an..
5. Schalten Sie den HDMI-Switch mit dem POWER-Schalter ein.
6. Schalten Sie die angeschlossenen Quellgeräte und das Display ein.
7. Wählen Sie den anzuzeigenden HDMI-Eingang.


HDMI-Eingang auswählen

Auswahl über die Tasten an der Vorderseite

Eingang 1–9

Drücken Sie direkt eine der Zifferntasten 1–9 zwischen

Zum Beispiel:

5 → Auswahl des HDMI-Eingangs 5.

Eingang 10

Drücken Sie:

[1+] → [0/Close]

Eingang 11–16

Drücken Sie:

[1+] → anschließend eine der Tasten [1]–[6]

Zum Beispiel:

• [1+] + [1] → Eingang 11
• [1+] + [2] → Eingang 12
• [1+] + [6] → Eingang 16


HDMI-Ausgang ein- und ausschalten

Drücken Sie direkt die

[0/Close]

Taste.

Damit lässt sich die Anzeige am HDMI-Ausgang ein- oder ausschalten.

Eingang über die Fernbedienung auswählen

Eingang 1

Drücken Sie die [1/A] Taste und warten Sie anschließend etwa 2 Sekunden.

Eingang 2–9

Drücken Sie direkt die entsprechende Taste:

[2/B] – [9/I]

Eingang 10–16

Drücken Sie die [1/A] Drücken Sie die Taste und anschließend innerhalb von 2 Sekunden die entsprechende [0]–[6/F] Taste.

Zum Beispiel:

• [1/A] + [0] → Eingang 10
• [1/A] + [1] → Eingang 11
• …
• [1/A] + [6/F] → Eingang 16


Automatische Eingangserkennung

Die automatische Eingangserkennung lässt sich mit der [M] Taste auf der Fernbedienung ein- oder ausschalten.

Bei aktiviertem Automatikmodus

Wenn Sie eine neue HDMI-Signalquelle an einen Eingang anschließen oder das entsprechende Quellgerät einschalten, schaltet der HDMI-Switch automatisch auf diesen Eingang um.

Wenn Sie die aktuell verwendete HDMI-Signalquelle trennen oder ausschalten, schaltet das Gerät automatisch auf einen anderen aktiven HDMI-Eingang um.

Bei deaktiviertem Automatikmodus

Beim Anschließen einer neuen HDMI-Quelle oder Ausschalten einer vorhandenen Quelle schaltet das Gerät nicht automatisch auf einen anderen Eingang um.

Automatischer Scanmodus

In diesem Modus wechselt das Gerät in festgelegten Zeitabständen automatisch zwischen den aktiven HDMI-Eingängen.

Einschalten an der Vorderseite

Drücken Sie die:

[Scan]

Taste.

Das Gerät beginnt automatisch, zwischen den aktiven Eingängen zu wechseln.

Um den Scanvorgang zu beenden, drücken Sie erneut die [Scan] Taste.

Einschalten über die Fernbedienung

Drücken Sie die

[P]

Taste auf der Fernbedienung.

Um den Scanvorgang auszuschalten, drücken Sie erneut die [P] Taste.

Automatische Scanzeit einstellen

Das Intervall für den automatischen Wechsel kann in Minuten und Sekunden eingestellt werden.

Minuten einstellen

Drücken Sie die:

[MIN]

Drücken Sie die Taste, um einen Wert zwischen 0 und 59 Minuten auszuwählen.

Sekunden einstellen

Drücken Sie die:

[SEC]

Drücken Sie die Taste, um einen Wert zwischen 0–59 Sekunden auszuwählen.

Einstellung speichern

Nachdem Sie die gewünschten Minuten und Sekunden ausgewählt haben, drücken Sie:

[Set]

Der eingestellte Wert ist das Intervall für die automatische Eingangswahl.

Signalton ein- und ausschalten

Der Signalton des Geräts bei Tastendrücken kann mit der Stummschalt-/Lautsprechertaste der Fernbedienung ein- oder ausgeschaltet werden.

LAN-Verbindung

Der HDMI-Switch kann auch über das Netzwerk gesteuert werden.

1. Schließen Sie ein Cat5e- oder Cat6-UTP/FTP-Netzwerkkabel an den LAN-Anschluss des Geräts an.
2. Schließen Sie das andere Ende des Kabels an:
   - einen lokalen Netzwerkrouter oder
   - direkt an einen Computer.
3. Über die Netzwerkverbindung können die HDMI-Eingänge mithilfe von TCP/IP-Befehlen ausgewählt werden.


Die Netzwerksteuerungssoftware und API des Herstellers sind hauptsächlich für Windows-Systeme vorgesehen.

RS232-Anschluss

Der RS232-Anschluss kann für externe Steuerungssysteme verwendet werden.

Verbinden Sie den HDMI-Switch mithilfe des mitgelieferten 3-poligen Steckers mit einem standardmäßigen RS232-Anschluss.

Achten Sie beim Anschließen der Kommunikationsleitungen darauf, dass:

• TX → RX
• RX → TX
• GND → GND

verbunden sind.

Die RS232- und LAN-Anschlüsse dienen ausschließlich zur externen Steuerung der Eingänge. Das Gerät überträgt darüber weder HDMI-Bild- noch Tonsignale.

EDID- und Hot-Plug-Funktion

Jeder HDMI-Eingang des Geräts verfügt über eine EDID-Emulation. Dies hilft dabei, dass angeschlossene Computer und andere HDMI-Quellen die korrekten Anzeigeinformationen erkennen.

Dank der Hot-Plug-Unterstützung können HDMI-Geräte während des Betriebs angeschlossen oder getrennt werden, ohne den HDMI-Switch vollständig auszuschalten.

Verwendung von DVI-Geräten

Das Gerät kann mit einem geeigneten HDMI-DVI-Adapter auch mit DVI-D-Single-Link-Signalquellen und -Anzeigen verwendet werden.

Beachten Sie, dass eine DVI-Verbindung in der Regel nur Bildsignale überträgt. Daher kann für die Tonübertragung bei einer solchen Verbindung eine separate Lösung erforderlich sein.

Sicherheitshinweise

• Verwenden Sie das Gerät an einem trockenen, gut belüfteten Ort.
• Setzen Sie es weder Wasser noch Feuchtigkeit oder hoher Luftfeuchtigkeit aus.
• Stellen Sie es nicht in unmittelbarer Nähe von Wärmequellen auf.
• Decken Sie die Lüftungsöffnungen des Geräts nicht ab.
• Verwenden Sie ausschließlich ein geeignetes 12-V-Netzteil. Wenden Sie beim Anschließen der Kabel keine übermäßige Kraft an.
• Schalten Sie das Gerät vor der Reinigung aus und trennen Sie es vom Stromnetz.
• Öffnen Sie das Gehäuse des Geräts nicht.
• Wenn Sie einen ungewöhnlichen Betrieb, Geruch oder eine übermäßige Erwärmung feststellen, schalten Sie das Gerät sofort aus.
• Ha rendellenes működést, szagot vagy túlzott felmelegedést észlel, azonnal kapcsolja ki a készüléket.
