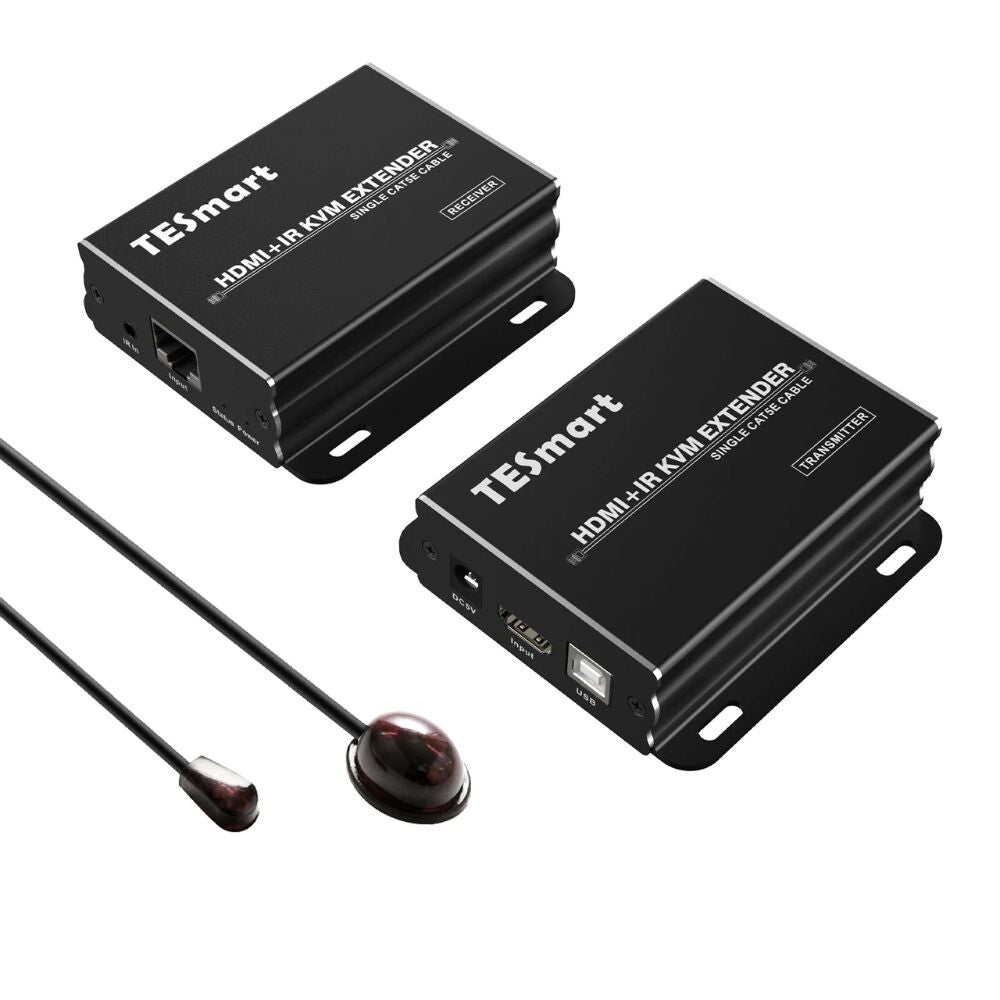

TESmart HDMI KVM-Verlängerer CAT5e/6 Kabel – Vollbild HD 1080p@60Hz, 50 m, IR-Durchleitung

TESmart HDMI KVM-Verlängerer CAT5e/6 Kabel – Vollbild HD 1080p@60Hz, 50 m, IR-Durchleitung

€41,76 €22,19

TESmart HDMI KVM-Verlängerer CAT5e/6 Kabel – Vollbild HD 1080p@60Hz, 50 m, IR-Durchleitung €22,19 €41,76 TESmart HDMI KVM + IR Verlängerer 60 m, Cat5e/6, EDID, 1080p@60Hz €41,48 €78,51

🚚 Versandkosten: 6,50 €

💳 Nachnahme: keine zusätzlichen Gebühren

🎁 Lieferzeit: 2-4 Werktage

↩️ 30 Tage Geld-zurück-Garantie

🔄 Kostenloser Umtausch bei defekten Produkten

🔒 100% sichere Zahlung (Shopify Payments)

  • Dieser HDMI-KVM-Extender ermöglicht die unkomprimierte und stabile Übertragung von Full-HD-Videosignalen (1920×1080@60Hz) über eine Entfernung von bis zu 50 Metern über ein einziges CAT5e/6-UTP-Netzwerkkabel. Er ist die ideale Lösung für Büro-, Industrie-, Bildungs- und professionelle Umgebungen, in denen sich Quellgerät und Anzeige physisch voneinander entfernt befinden.
    Das Gerät verfügt über eine automatische intelligente Verstärkungsregelung, die die Signalstärke kontinuierlich optimiert und so eine zuverlässige und störungsfreie Bildübertragung gewährleistet.
  • Wichtige Merkmale
    - Unkomprimierte Full-HD-Videoübertragung – Auflösung von 1920×1080 bei einer Bildwiederholrate von 60 Hz
    - HDMI-Signalübertragung über bis zu 50 m über ein einziges CAT5e/6-UTP-Kabel
    - Automatische Signalverstärkung (AGC) für stabile Bildqualität
    - IR-Pass-Through-Funktion – Steuerung entfernter Geräte per Fernbedienung
    - EDID-Pass-Through-Unterstützung – hervorragende Kompatibilität mit verschiedenen Anzeigegeräten
    - KVM-Funktion – Übertragung von Tastatur- und Maussignalen über LAN
    - TMDS-Signalausgleich und -verstärkung
    - ±8-kV-ESD-Schutz für die Sicherheit der Geräte
  • IR-Pass-Through und KVM-Steuerung
    Die IR-Pass-Through-Funktion ermöglicht die Rückübertragung der Fernbedienungssignale über das Netzwerkkabel zum Quellgerät, sodass der Player oder ein anderes Gerät auch aus der Ferne steuerbar bleibt.

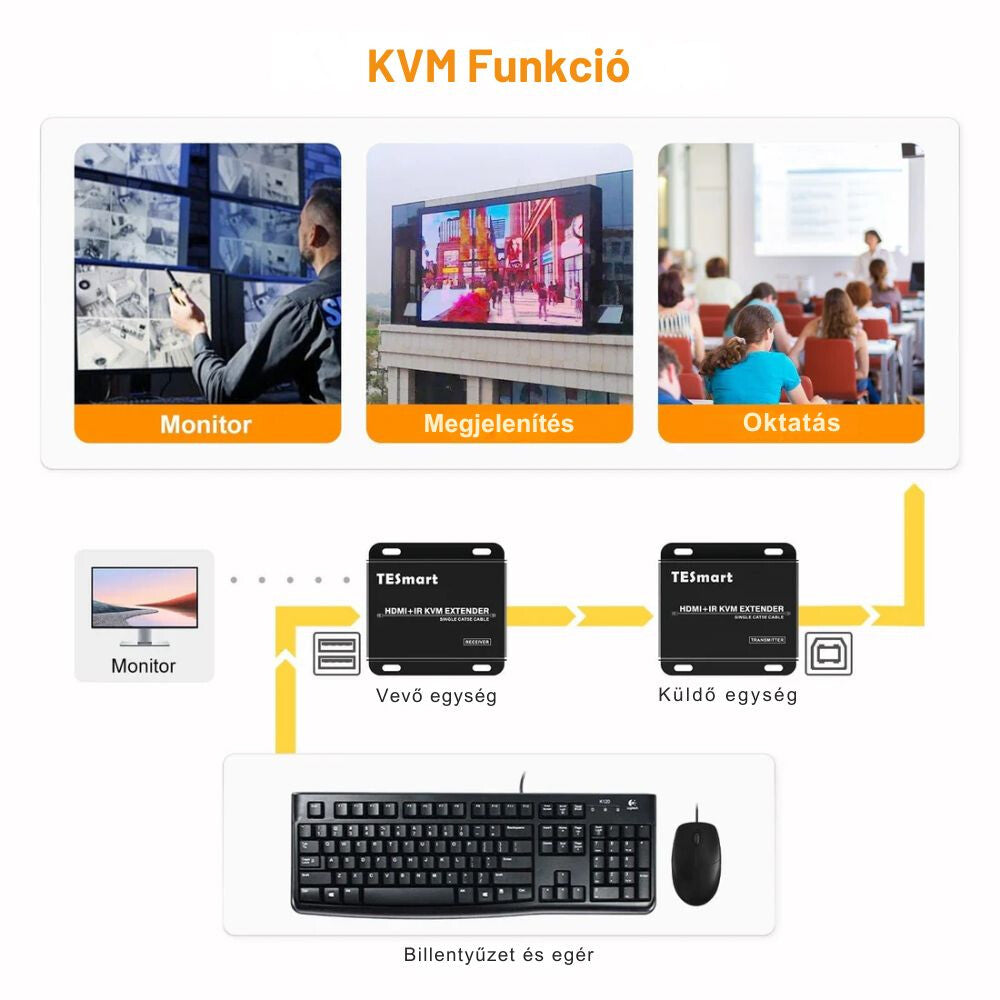

    Mit der KVM-Funktion können auch Tastatur- und Maussignale über LAN übertragen werden. Dadurch lässt sich der Computer bequem auf der Empfängerseite steuern, sogar aus einem anderen Raum.
  • EDID-Pass-Through
    Die Übertragung des EDID-Signals stellt sicher, dass das Quellgerät die Parameter des angeschlossenen Anzeigegeräts automatisch erkennt. Dadurch werden Kompatibilitätsprobleme, Auflösungsfehler und Probleme bei der Bilddarstellung vermieden.
  • Sicherheitshinweise
    - Verwende für das Gerät ausschließlich ein 5-V-Netzteil
    - Eine ungeeignete Versorgungsspannung kann das Gerät und die angeschlossenen Geräte beschädigen
    - Verlege die Kabel so, dass sie keine Stolper- oder Unfallgefahr darstellen
    - Wenn die Platine frei zugänglich ist, berühre das Gerät während des Betriebs nicht
  • Lieferumfang
    - 1 HDMI-Sendereinheit (Transmitter)
    - 1 HDMI-Empfängereinheit (Receiver)
    - 1 IR-Sender
    - 1 IR-Empfänger
    - 2 DC-5-V-Netzteile
    - 1 Benutzerhandbuch

Gyakran Ismételt Kérdések

Frage: Wie kann ich HDMI-Bild und USB-Steuerung über größere Entfernungen übertragen?

Antwort: Wenn sich der Computer und der Monitor nicht im selben Raum befinden, kann mit einem HDMI-KVM-Extender das Bild sowie die Tastatur- und Maus-Signale über ein einziges CAT5e- oder CAT6-Netzwerkkabel übertragen werden.

Frage: Wie kann ich einen entfernten Computer mit Tastatur und Maus steuern?

Antwort: Mit einem KVM-Extender kann der Computer in einem anderen Raum aufgestellt werden, während Monitor, Tastatur und Maus am Arbeitsplatz bleiben. Dies ist eine praktische Lösung für Büros, Serverräume oder industrielle Umgebungen.

Frage: Wann lohnt sich der Einsatz eines HDMI-KVM-Extenders?

Antwort: Es ist eine gute Wahl, wenn der Computer aus Gründen wie Lärm, Wärmeentwicklung oder Sicherheit in einem separaten Raum untergebracht werden soll, das Bild und die Steuerung aber an einem anderen Ort genutzt werden sollen, ohne lange HDMI-Kabel zu verwenden.

Vollständige Details anzeigen
Bedienungsanleitung ▼

1. Produktbeschreibung

Der TESmart-HDMI-KVM-Extender ermöglicht die Übertragung von HDMI-Videosignalen, USB-Tastatur- und Maussignalen sowie Infrarot-(IR-)Fernbedienungssignalen über eine Entfernung von bis zu 50 Metern mit nur einem CAT5e- oder CAT6-Netzwerkkabel.

Das Gerät ist ideal für:

  • Die Fernsteuerung von Computern
  • Büro- und Industrieanwendungen
  • Den Betrieb digitaler Displays
  • Schulungs- und Konferenzsysteme
  • Die Fernbedienung von Mediaplayern

2. Hauptmerkmale

  • Übertragung von HDMI-Signalen über CAT5e-/CAT6-Kabel
  • Übertragungsentfernung von bis zu 50 Metern
  • Unterstützung von Full HD 1920 × 1080 bei 60 Hz
  • Übertragung von USB-Tastatur- und Maussignalen
  • IR-Pass-through-Funktion
  • EDID-Unterstützung
  • TMDS-Signalverstärkung und -entzerrung
  • Stabile Datenübertragung über ein einziges UTP-/FTP-Kabel

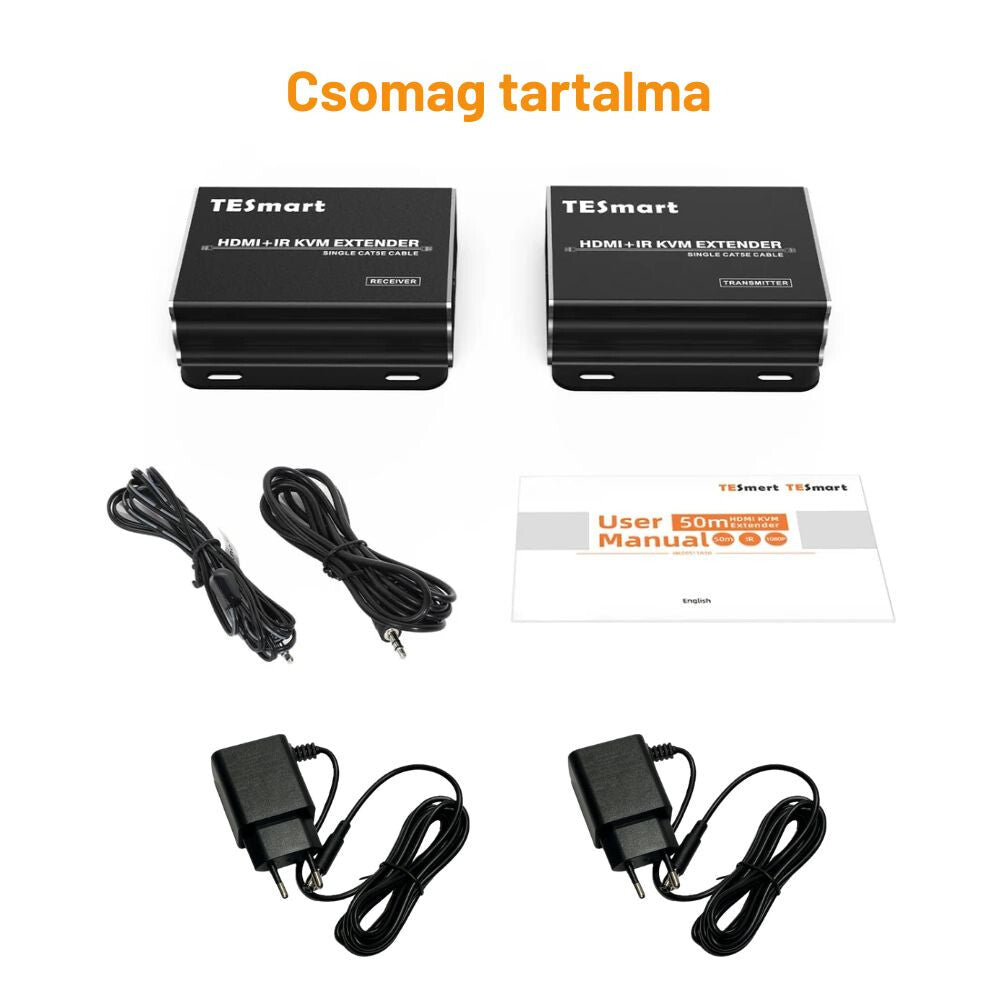

3. Lieferumfang

  • 1 HDMI-KVM-Extender-Sendereinheit (Transmitter)
  • 1 HDMI-KVM-Extender-Empfangseinheit (Receiver)
  • 1 IR-Senderkabel
  • 1 IR-Empfängerkabel
  • 2 DC-5-V-Netzteile
  • 1 Bedienungsanleitung

4. Sicherheitshinweise

  • Verwenden Sie das Gerät in trockener Umgebung.
  • Schützen Sie es vor Wasser und Feuchtigkeit.
  • Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
  • Decken Sie die Lüftungsöffnungen nicht ab.
  • Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.
  • Berühren Sie das Gerät oder das Netzteil nicht mit feuchten Händen.
  • Ziehen Sie bei Gewitter die Netzteile aus der Steckdose.
  • Zerlegen Sie das Gerät nicht.
  • Reparaturen dürfen ausschließlich von Fachpersonal durchgeführt werden.

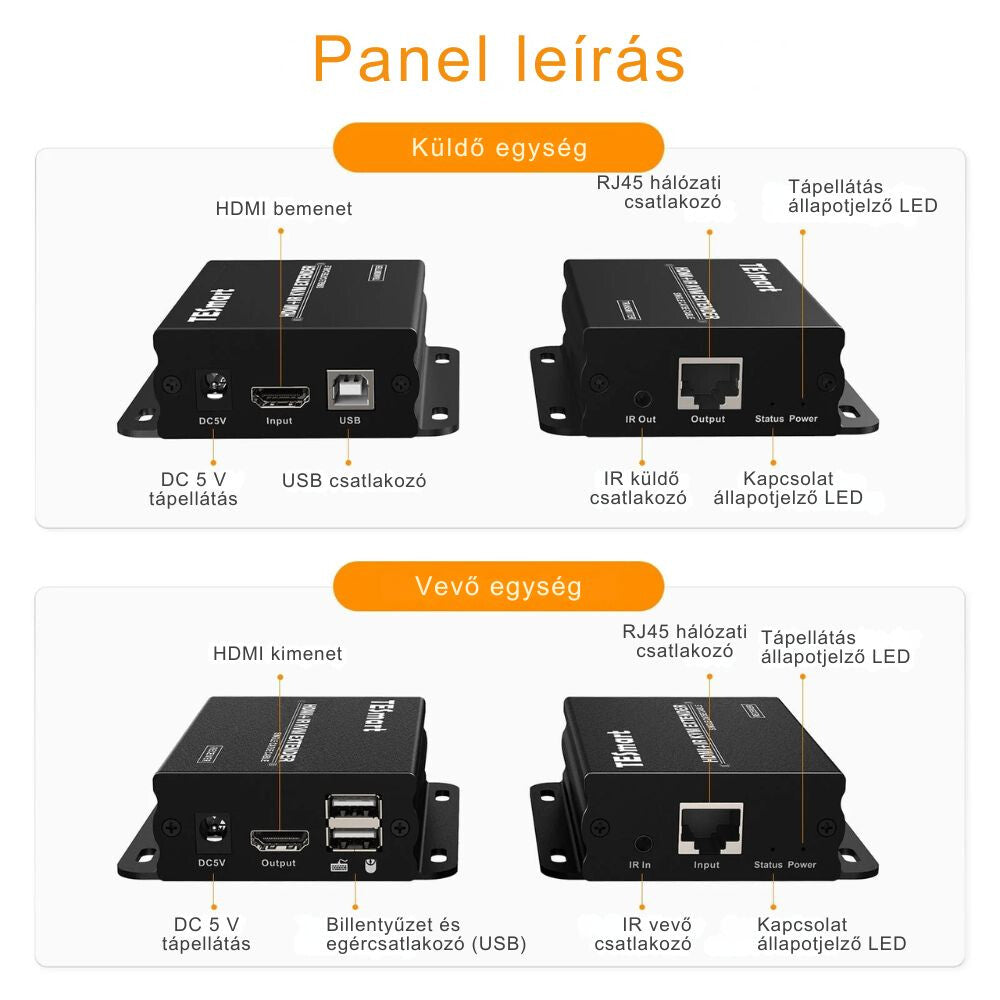

5. Übersicht der Anschlüsse

Sendereinheit (Transmitter)

Eingangsseite

  1. DC-5-V-Stromeingang
  2. HDMI-Eingang
  3. USB-B-Anschluss (für Computer)

Ausgangsseite

  1. IR-Senderanschluss
  2. RJ45-Netzwerkanschluss
  3. Verbindungsanzeige-LED
  4. Betriebsanzeige-LED

Empfangseinheit (Receiver)

Eingangsseite

  1. IR-Empfängeranschluss
  2. RJ45-Netzwerkanschluss
  3. Verbindungsanzeige-LED
  4. Betriebsanzeige-LED

Ausgangsseite

  1. DC-5-V-Stromeingang
  2. HDMI-Ausgang
  3. USB-Anschlüsse für Tastatur und Maus

6. Installation

Anschließen der Sendereinheit

Schritt 1

Verbinden Sie den Computer über ein HDMI-Kabel mit der Sendereinheit.

Schritt 2

Schließen Sie ein USB-A-auf-USB-B-Kabel an:

  • USB-B-Stecker an die Sendereinheit
  • USB-A-Stecker an den Computer

Schritt 3

Schließen Sie das IR-Senderkabel an den IR-Anschluss der Sendeeinheit an.

Schritt 4

Schließen Sie das CAT5e- oder CAT6-Kabel an den RJ45-Anschluss an.

Schritt 5

Schließen Sie das 5-V-Netzteil an die Sendeeinheit an.

Anschließen der Empfängereinheit

Schritt 6

Schließen Sie den Monitor oder Fernseher über ein HDMI-Kabel an den HDMI-Ausgang der Empfängereinheit an.

Schritt 7

Schließen Sie Tastatur und Maus an die USB-Anschlüsse der Empfängereinheit an.

Schritt 8

Schließen Sie das IR-Empfängerkabel an den IR-Eingang an.

Schritt 9

Schließen Sie das andere Ende des CAT5e-/CAT6-Kabels an den RJ45-Anschluss der Empfängereinheit an.

Schritt 10

Schließen Sie das 5-V-Netzteil an die Empfängereinheit an.

Das Gerät ist betriebsbereit.

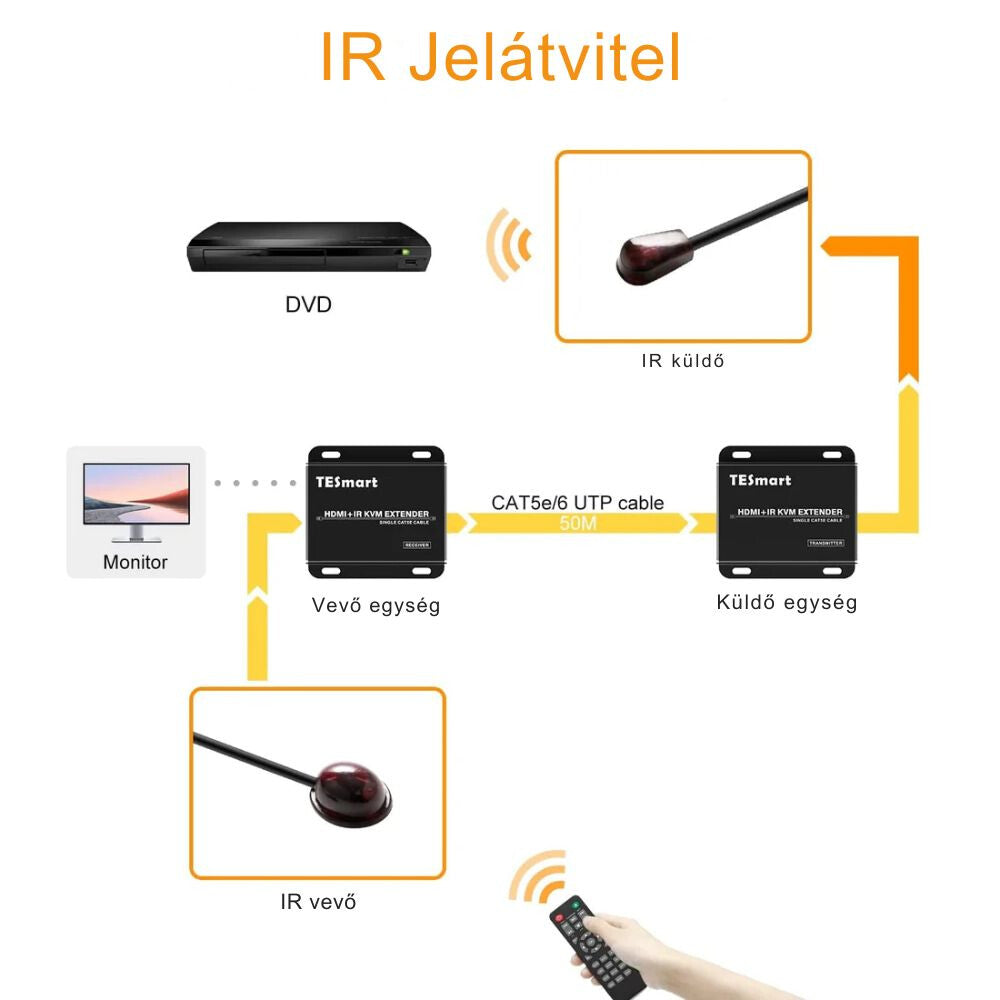

7. IR-Pass-through-Funktion

IR Pass-through ermöglicht die Steuerung des Quellgeräts vom Standort des entfernt aufgestellten Bildschirms aus.

Zum Beispiel können folgende Geräte

  • DVD-Player
  • TV-Box
  • Mediaplayer
  • Set-Top-Box

vom entfernten Standort aus bedient werden.

Verwendung

  1. Platzieren Sie den IR-Sender vor dem Infrarotempfänger des Quellgeräts.
  2. Platzieren Sie den IR-Empfänger in der Nähe des entfernten Bildschirms.
  3. Verwenden Sie die Originalfernbedienung.

Das System überträgt das Infrarotsignal automatisch über das CAT5e-/CAT6-Kabel.

8. LED-Anzeigen

Sendeeinheit

Power-LED

  • Rotes Licht: Stromversorgung in Ordnung

Link-LED

  • Blaues Licht: Verbindung hergestellt

Empfängereinheit

Power-LED

  • Rotes Licht: Stromversorgung in Ordnung

Link-LED

  • Blaues Licht: Signalübertragung erfolgreich

9. Technische Daten

  • Übertragungstechnologie: HDMI-KVM-Extender
  • Netzwerkkabel: CAT5e / CAT6
  • Maximale Entfernung: 50 m
  • Maximale Auflösung: 1920 × 1080 @ 60 Hz
  • USB-Unterstützung: Tastatur und Maus
  • IR Pass-through: ja
  • Stromversorgung: DC 5 V
  • EDID-Unterstützung: ja

10. Fehlerbehebung

Kein Bild

  • Überprüfen Sie die HDMI-Kabel.
  • Überprüfen Sie die Anschlüsse des RJ45-Kabels.
  • Überprüfen Sie die Netzteile.

Tastatur oder Maus funktionieren nicht

  • Überprüfen Sie die Anschlüsse der USB-Kabel.
  • Starten Sie den Computer neu.

Fernbedienung funktioniert nicht

  • Überprüfen Sie die Position des IR-Senders und -Empfängers.
  • Stellen Sie sicher, dass sich der IR-Sender vor dem Infrarotempfänger des Geräts befindet.
