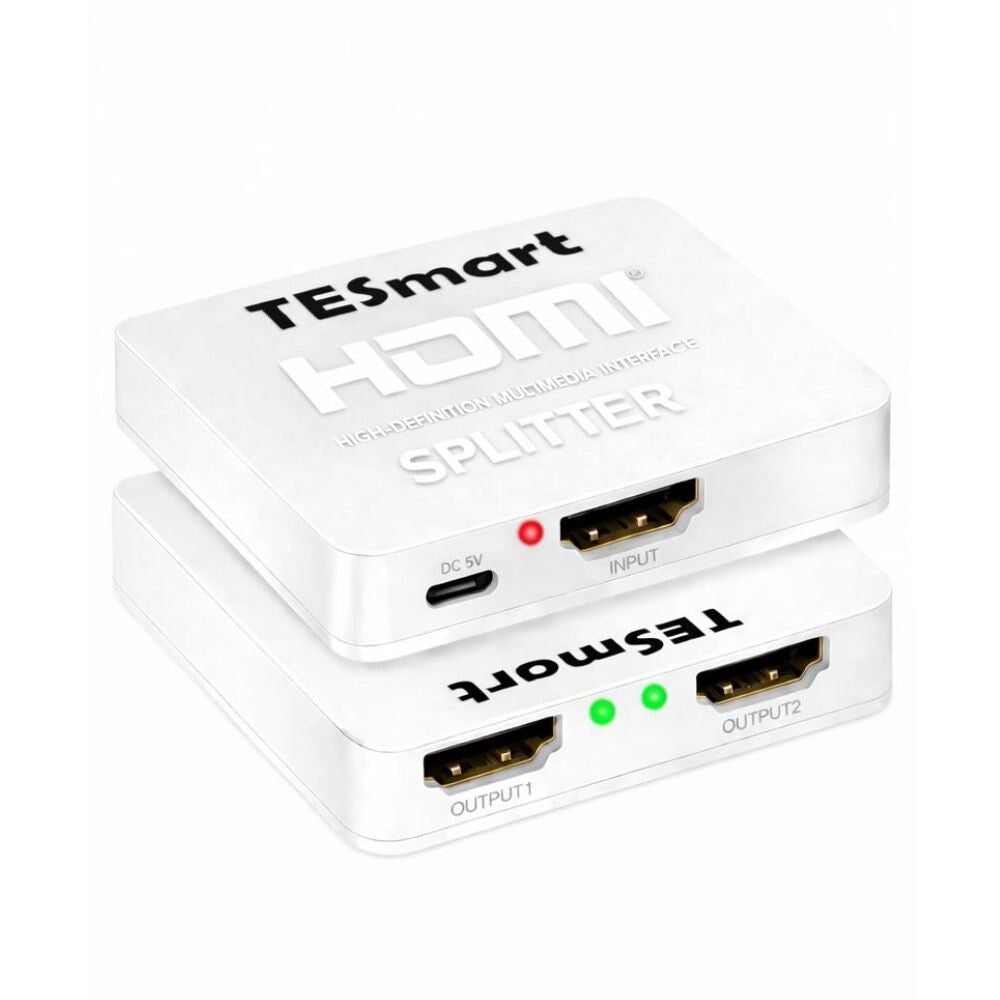

Zweck des Produkts

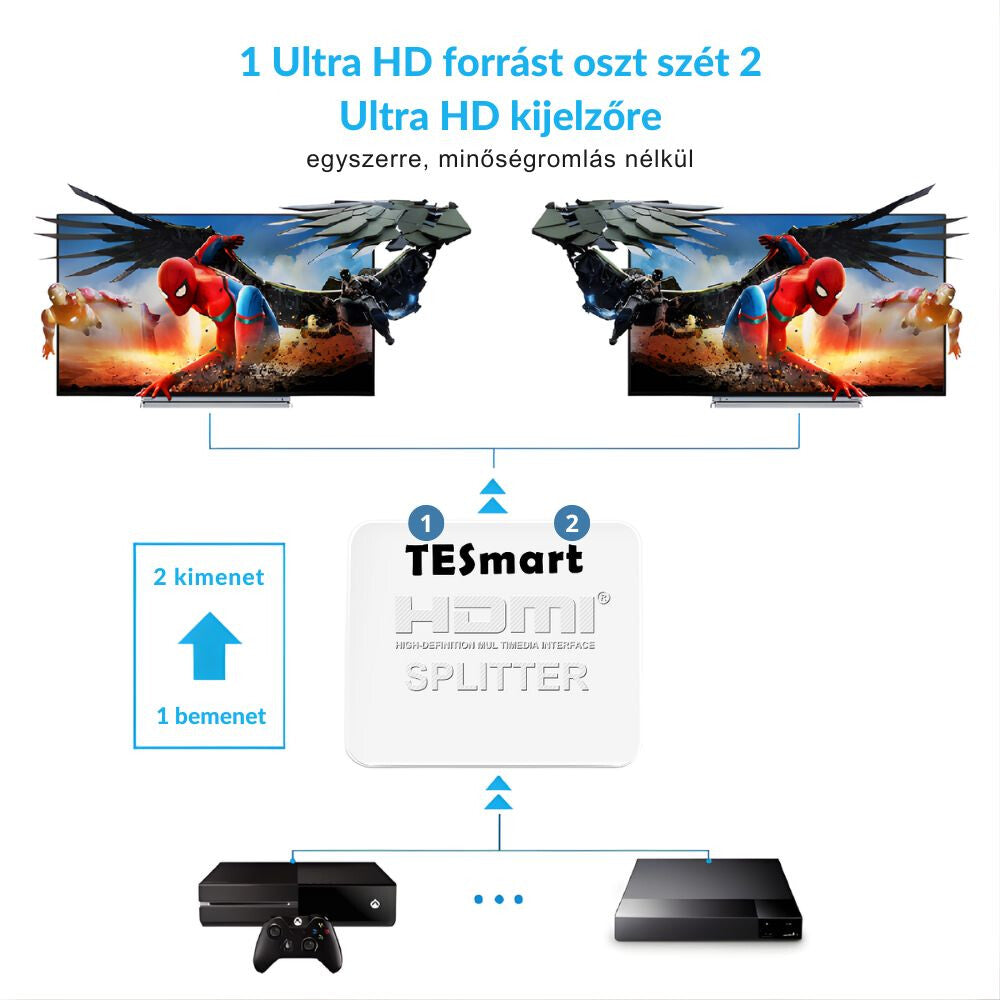

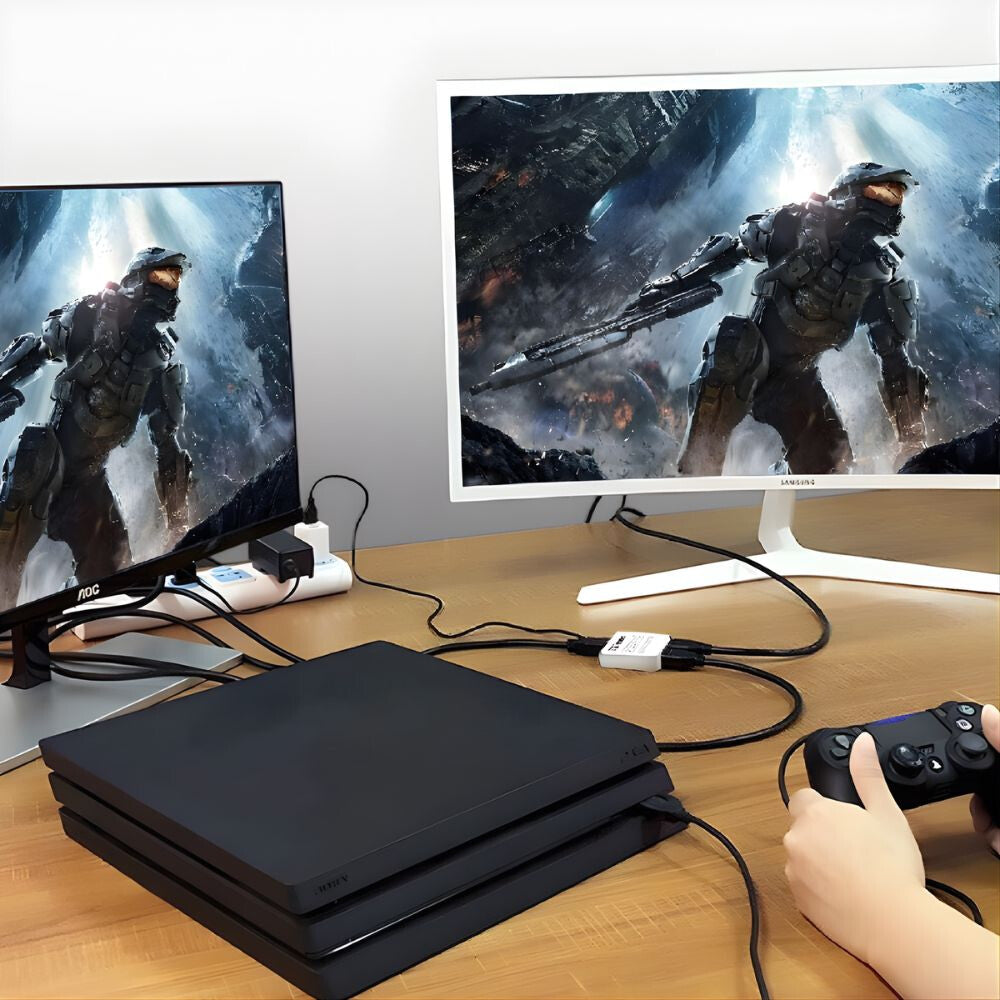

Der 1×2-HDMI-Splitter ermöglicht die gleichzeitige Übertragung des Bild- und Tonsignals einer einzigen HDMI-Signalquelle an zwei HDMI-Anzeigegeräte. Er kann beispielsweise verwendet werden mit:

Fernsehern

• Monitoren
• Projektoren
• DVD-/Blu-ray-Playern
• Set-Top-Boxen
• PS3-/PS4-Konsolen
• Computern
• anderen Geräten mit HDMI-Ausgang
• egyéb HDMI-kimenettel rendelkező készülékkel

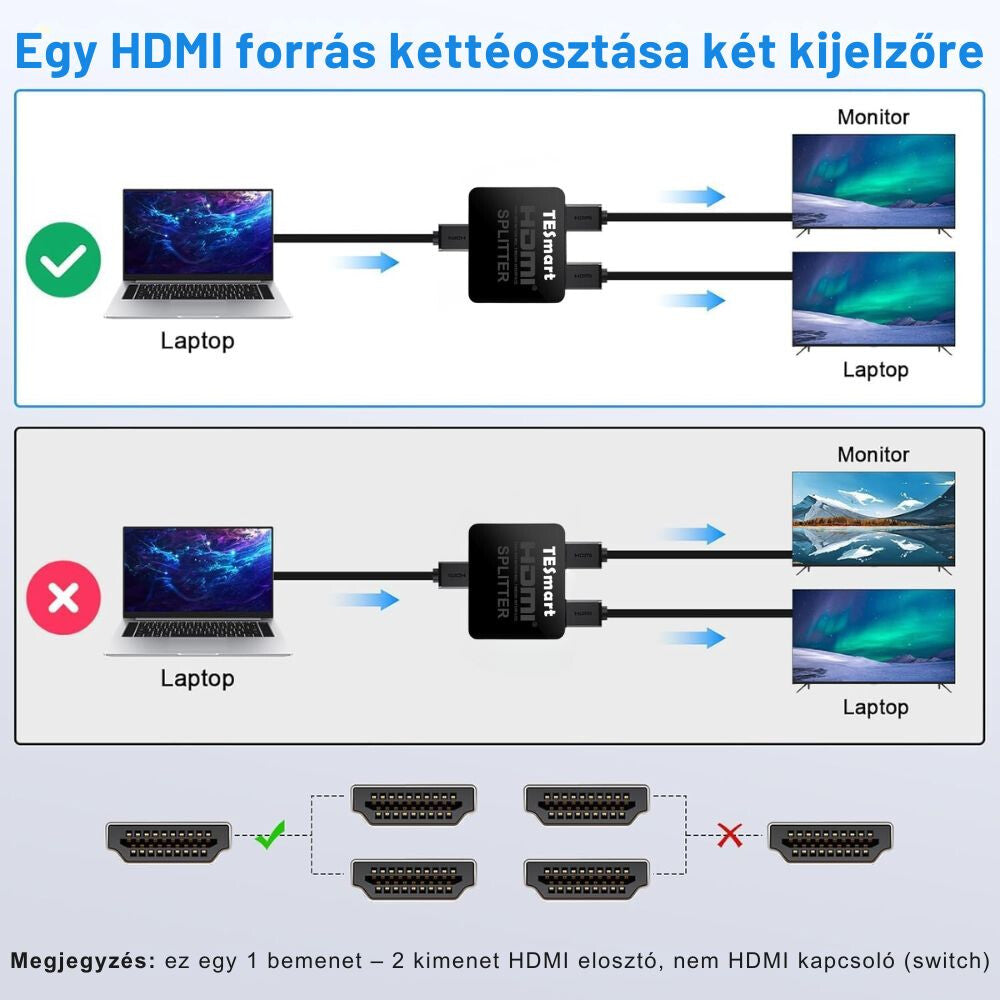

Wichtig: Der Splitter überträgt dasselbe Bild an beide Anzeigegeräte. Er eignet sich nicht zur Anzeige zweier unterschiedlicher Bilder oder zur Erstellung eines erweiterten Computerdesktops.

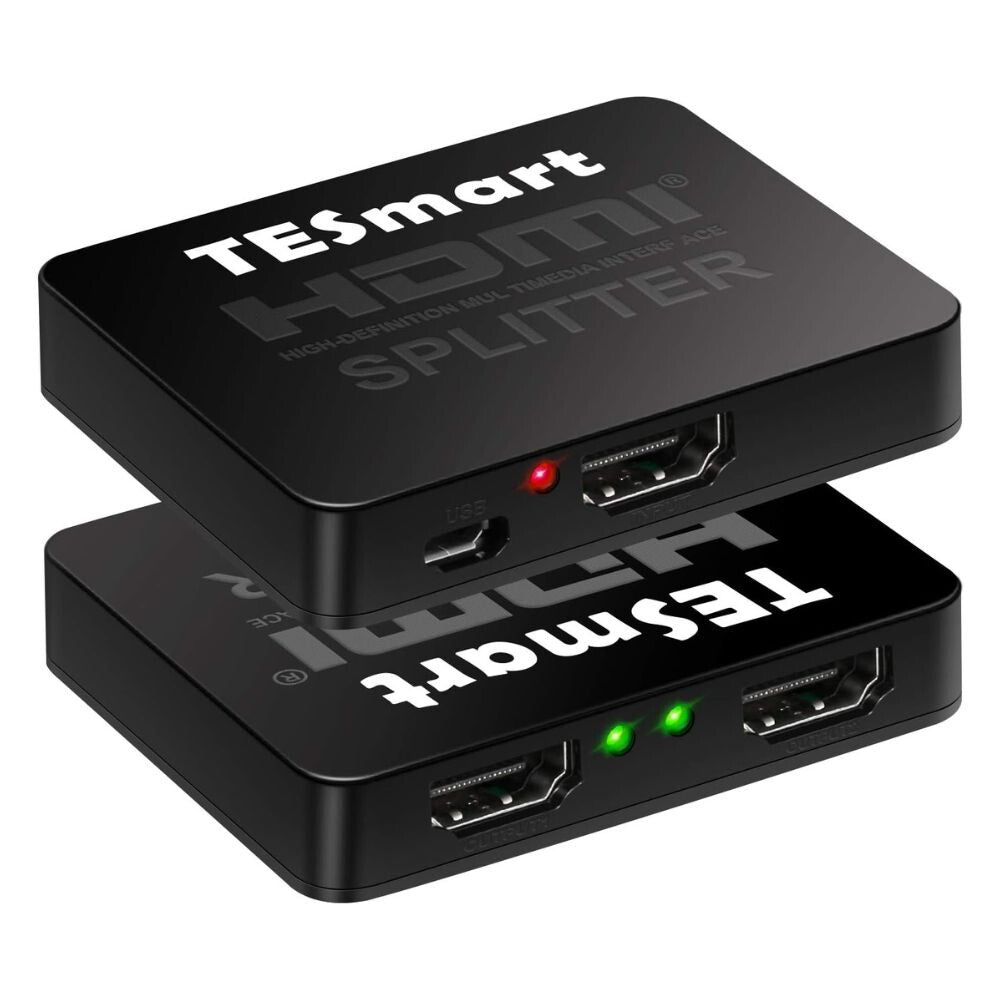

Wichtige Merkmale

• 1 HDMI-Eingang
• 2 HDMI-Ausgänge
• Übertragung des Signals einer Ultra-HD-HDMI-Quelle an zwei Ultra-HD-Anzeigegeräte
• Maximal unterstützte Auflösung: 3840 × 2160 bei 60 Hz
• Maximale Datenübertragungsbandbreite: 18 Gbit/s
• Unterstützung von bis zu 36 Bit/Pixel Deep Color támogatás
• Intelligente EDID-Verwaltung
• Unterstützung von digitalem Mehrkanalton
• Auch mit DVI-Quellen und -Anzeigegeräten verwendbar, sofern ein geeigneter Adapter eingesetzt wird
• Stromversorgung über Micro-USB


Unterstützte Audioformate

Laut den auf der Verpackung angegebenen Informationen unterstützt das Gerät unter anderem die folgenden Audioformate:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Das tatsächlich nutzbare Audioformat hängt auch von den Fähigkeiten der Signalquelle und der angeschlossenen Anzeigegeräte ab.

Lieferumfang

• 1× 1×2-HDMI-Splitter
• 1× Micro-USB-Stromkabel
• 1× Bedienungsanleitung

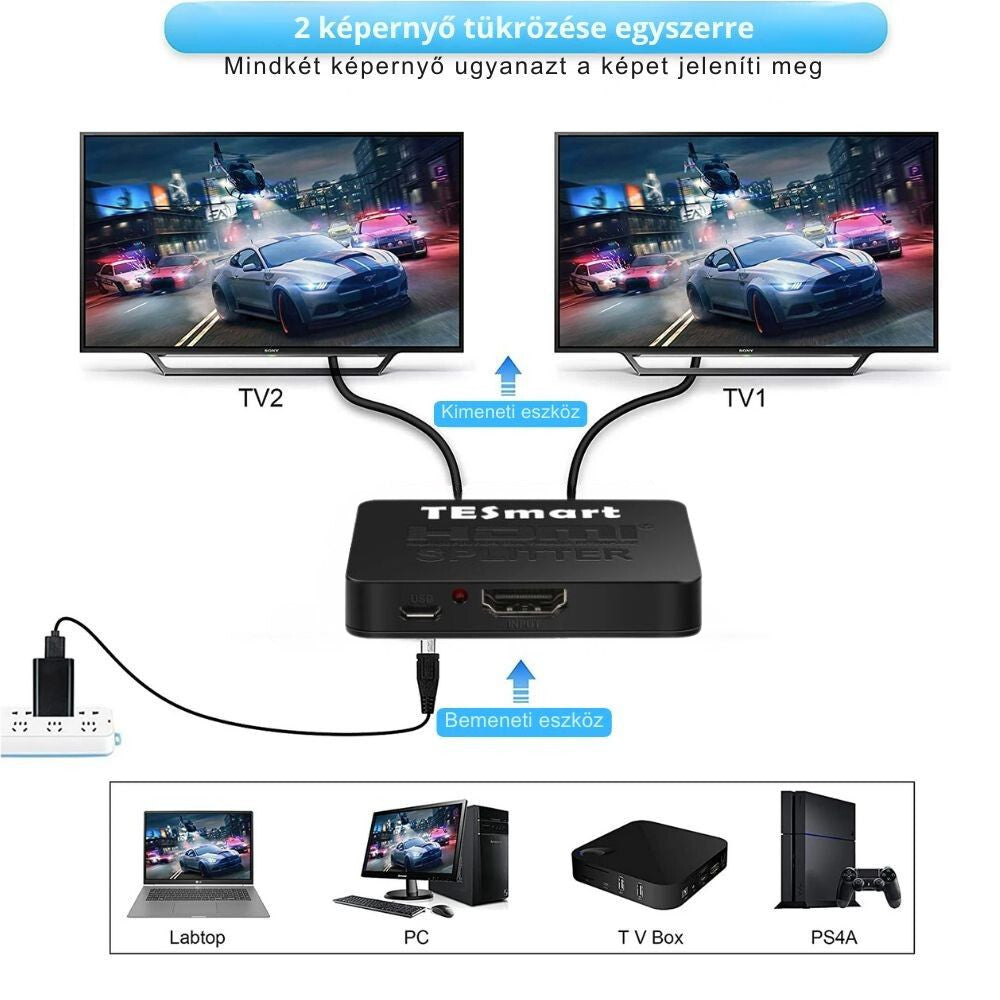

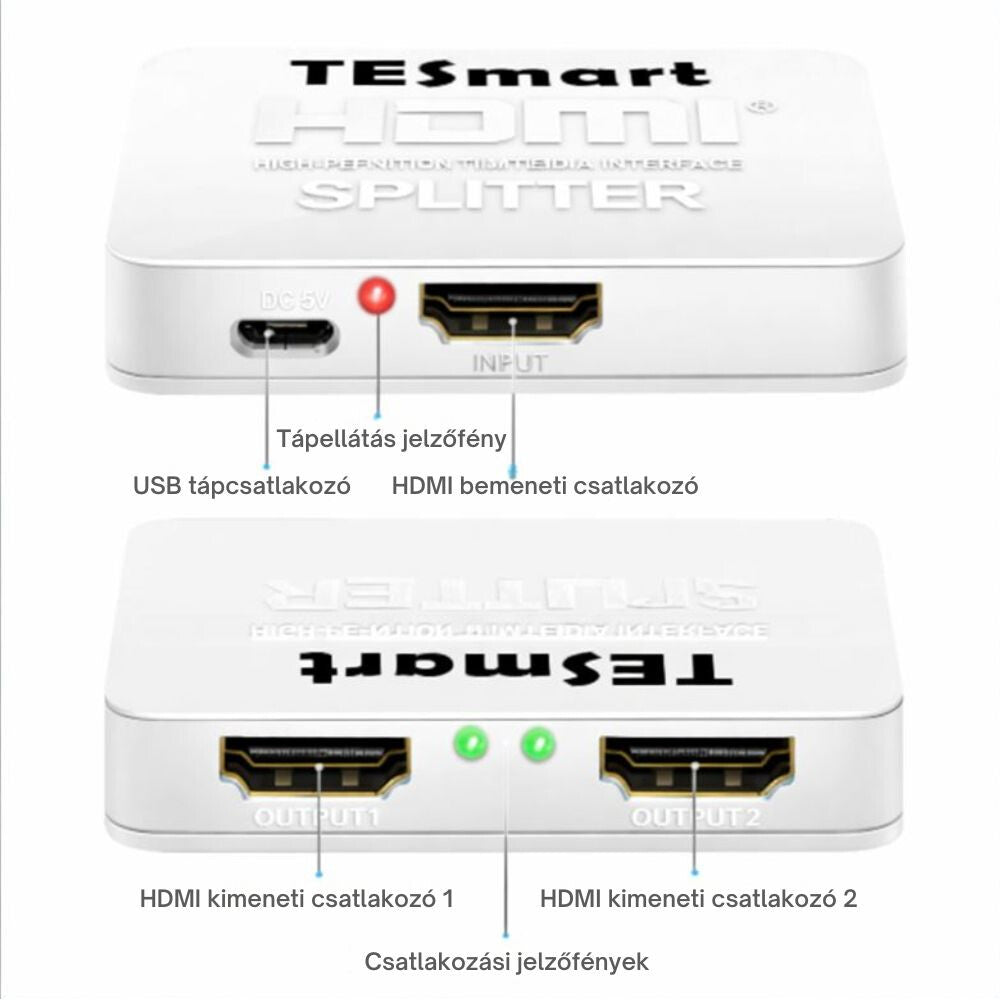

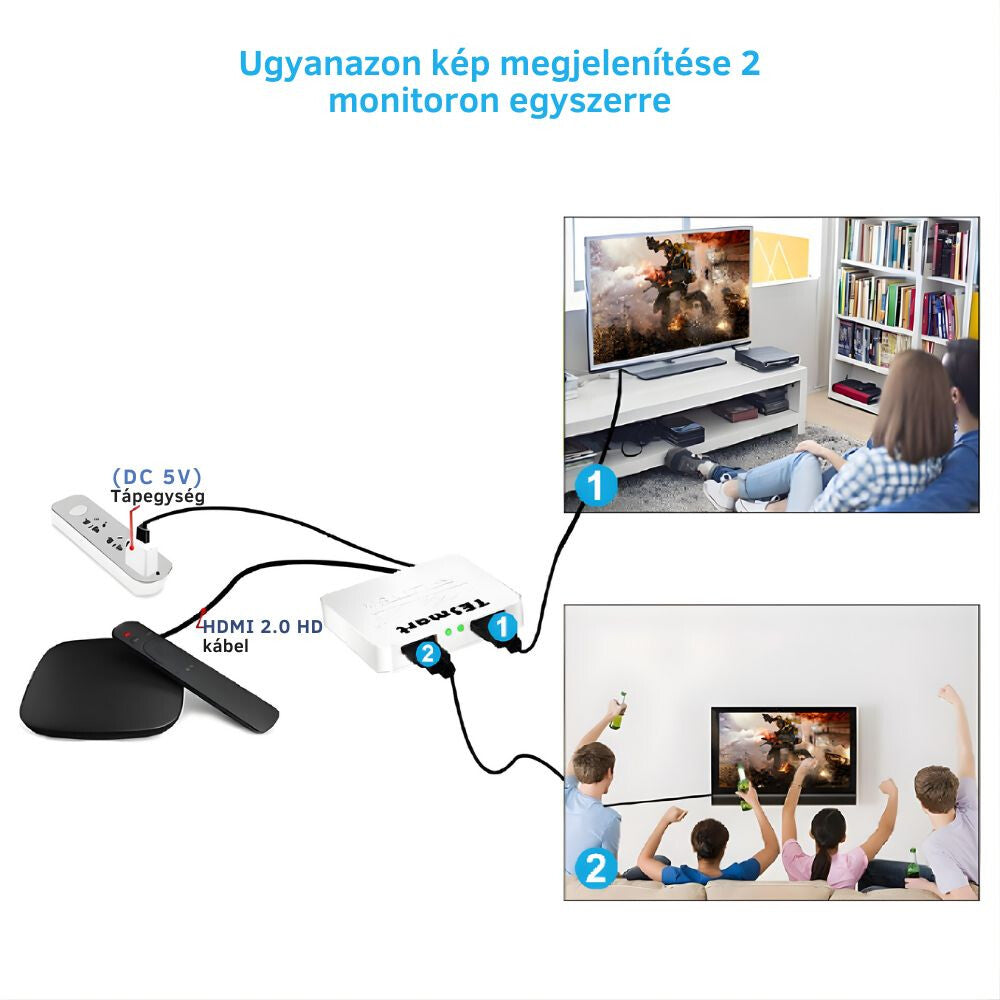

Anschluss

1. HDMI-Signalquelle anschließen

Schließen Sie die HDMI-Signalquelle über ein HDMI-Kabel an den Splitter-Eingang INPUT an.

Die Signalquelle kann beispielsweise sein:

• DVD-/Blu-ray-Player
• Set-Top-Box
• Spielkonsole
• Mediaplayer
• Computer


2. Erstes Anzeigegerät anschließen

Schließen Sie den ersten Fernseher, Monitor oder Projektor an den:

OUTPUT 1

HDMI-Ausgang an.

3. Zweites Anzeigegerät anschließen

Schließen Sie das zweite Anzeigegerät an:

OUTPUT 2

HDMI-Ausgang an.

4. Tápellátás csatlakoztatása

4. Stromversorgung anschließen Schließen Sie das mitgelieferte Micro-USB-Stromkabel

an den Stromversorgungseingang des Splitters an.

Verbinden Sie das USB-A-Ende des Kabels mit einer geeigneten USB-Stromquelle.

5. Einschalten

1. Schalten Sie Folgendes ein:
2. die HDMI-Signalquelle,
3. die beiden Anzeigegeräte,

und stellen Sie die USB-Stromversorgung des Splitters sicher.

Das HDMI-Bild sollte anschließend auf beiden Anzeigegeräten angezeigt werden.

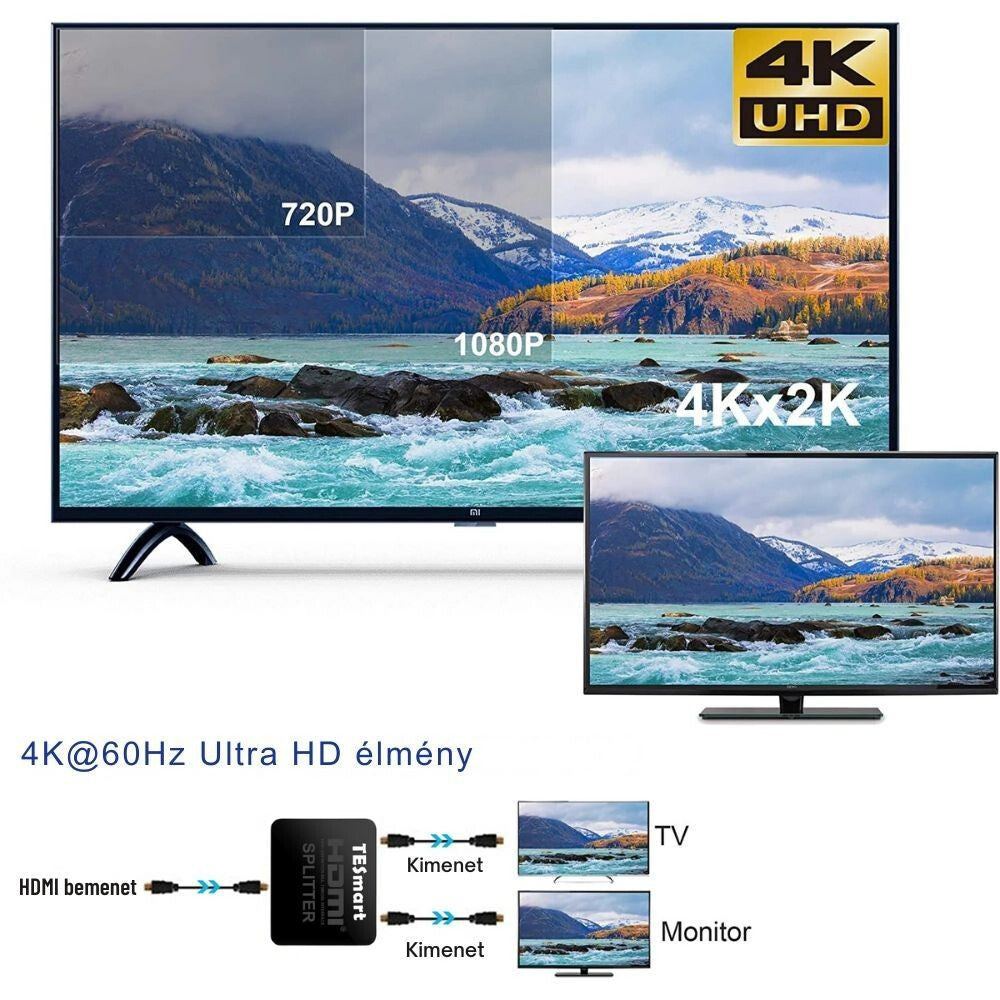

Der Splitter unterstützt höchstens:

3840 × 2160 bei 60 Hz

Auflösung.

Für den Betrieb mit 4K bei 60 Hz müssen alle Elemente des gesamten Systems geeignet sein, einschließlich:

• der HDMI-Signalquelle
• beider Displays
• der verwendeten HDMI-Kabel

Wenn eines der angeschlossenen Geräte eine niedrigere Auflösung unterstützt, verwendet das System möglicherweise eine niedrigere gemeinsame Auflösung.

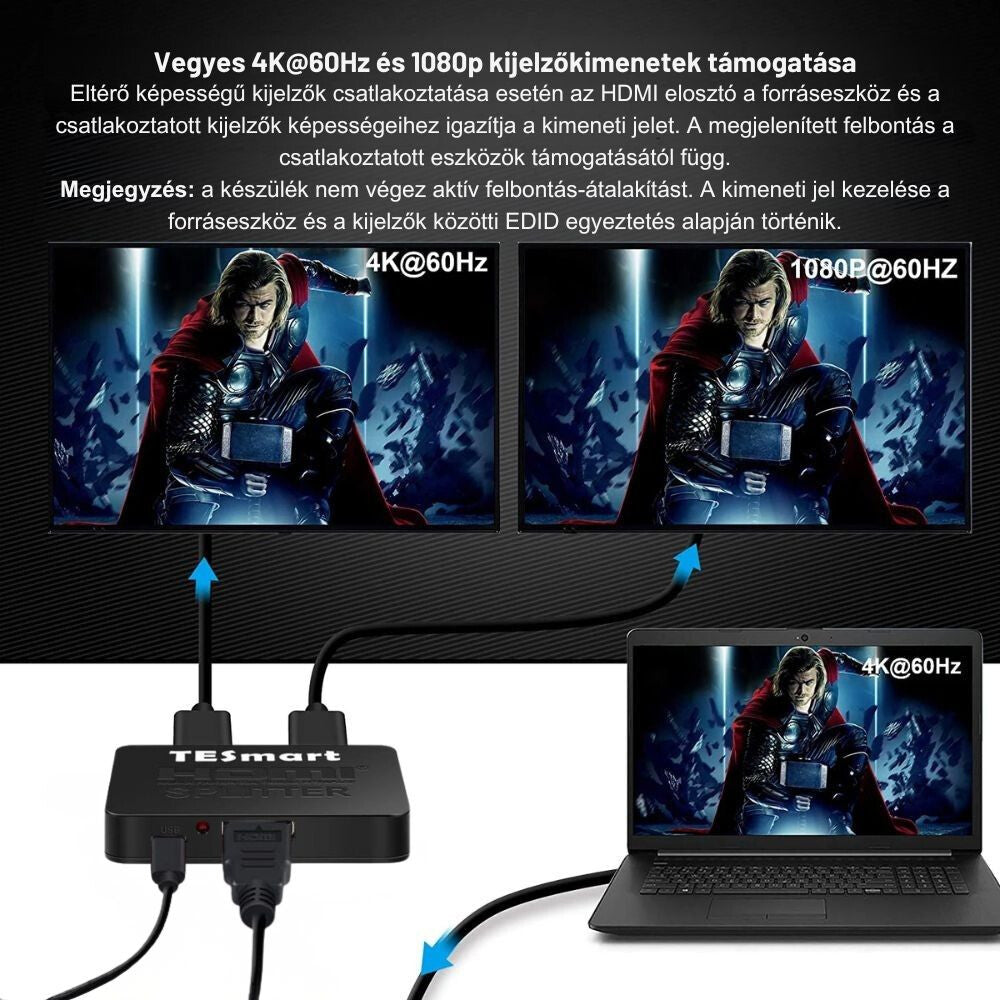

EDID-Verwaltung

Das Gerät verwendet eine intelligente EDID-Verwaltung, die eine ordnungsgemäße Kommunikation zwischen der Signalquelle und den beiden Displays unterstützt.

Wenn Sie zwei Displays mit unterschiedlichen Fähigkeiten anschließen, können die nutzbare Auflösung und das Audioformat auch durch die gemeinsame Kompatibilität der Geräte beeinflusst werden.

Anschließen von DVI-Geräten

Der Splitter kann mit einem geeigneten HDMI-DVI-Adapter auch mit Geräten mit DVI-Ausgang oder DVI-Eingang verwendet werden.

Beachten Sie, dass eine DVI-Verbindung in der Regel nur Bildsignale überträgt. Daher kann für die Audioübertragung bei dieser Verwendung eine separate Lösung erforderlich sein.

Fehlerbehebung

Auf keinem Display wird ein Bild angezeigt

Überprüfen Sie:

• die Micro-USB-Stromversorgung
• den Anschluss der HDMI-Kabel
• ob die Signalquelle eingeschaltet ist
• ob die Displays auf den richtigen HDMI-Eingang eingestellt sind

Ziehen Sie die HDMI-Kabel bei Bedarf ab und schließen Sie sie anschließend wieder an.

Nur ein Display funktioniert

• Überprüfen Sie das zweite HDMI-Kabel.
• Tauschen Sie die Kabel von OUTPUT 1 und OUTPUT 2 aus.
• Testen Sie die beiden Displays einzeln.
• Überprüfen Sie, ob beide Displays die aktuelle Auflösung unterstützen.


4K bei 60 Hz funktioniert nicht

Überprüfen Sie, ob:

• die Signalquelle tatsächlich ein 4K-Signal mit 60 Hz ausgibt
• beide Displays eine Auflösung von 4K bei 60 Hz unterstützen
• geeignete HDMI-Kabel verwendet werden

die maximale Bandbreite des Geräts 18 Gbit/s.

Kein Ton

Überprüfen Sie:

• die Audioeinstellungen der Signalquelle
• die von den Displays unterstützten Audioformate
• ob die Verbindung über einen DVI-Adapter hergestellt wird


Sicherheitshinweise

• Verwenden Sie das Gerät in trockener Umgebung.
• Schützen Sie es vor Wasser und Feuchtigkeit.
• Zerlegen Sie das Gerät nicht.
• Verwenden Sie es nicht mit einem beschädigten Kabel.
• Setzen Sie es keiner übermäßigen Hitze aus.
• Wenden Sie beim Anschließen keine Gewalt an.
• Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.
• Ziehen Sie das USB-Stromkabel ab, wenn das Gerät längere Zeit nicht verwendet wird.
