1. Bestimmungsgemäße Verwendung

Der DisplayPort-KVM-Switch ermöglicht die Steuerung von 2 oder 4 Computern mit nur einem Monitor, einer Tastatur und einer Maus Zwischen den angeschlossenen Computern können Sie auf mehrere Arten wechseln:.

mit der Taste an der Vorderseite,

• über eine Tastenkombination,
• mit der Infrarot-Fernbedienung,
• durch Bewegen der Maus,
• oder im automatischen Umschaltmodus.
• 2. Hauptmerkmale


Verwendung von 1 Monitor, 1 Tastatur und 1 Maus für 2 oder 4 Computer

• DisplayPort-Anschluss
• Maximal unterstützte Auflösung:
• 3840 × 2160 @ 60 Hz Hot-Plug-Unterstützung – Geräte können angeschlossen oder getrennt werden, ohne die Computer auszuschalten
• Automatische Umschaltfunktion
• Umschaltung:
• - mit der Taste an der Vorderseite
  - über eine Tastenkombination
  - durch Bewegen der Maus
  - mit der IR-Fernbedienung
  Tastatur und Maus sind nach dem Umschalten sofort verwendbar
• USB-2.0-Anschluss für zusätzliche USB-Geräte
• Tastatur- und Maus-
• Pass-Through-Modus für bessere Kompatibilität Kompatibel mit kabelgebundenen sowie bestimmten kabellosen Tastaturen und Mäusen

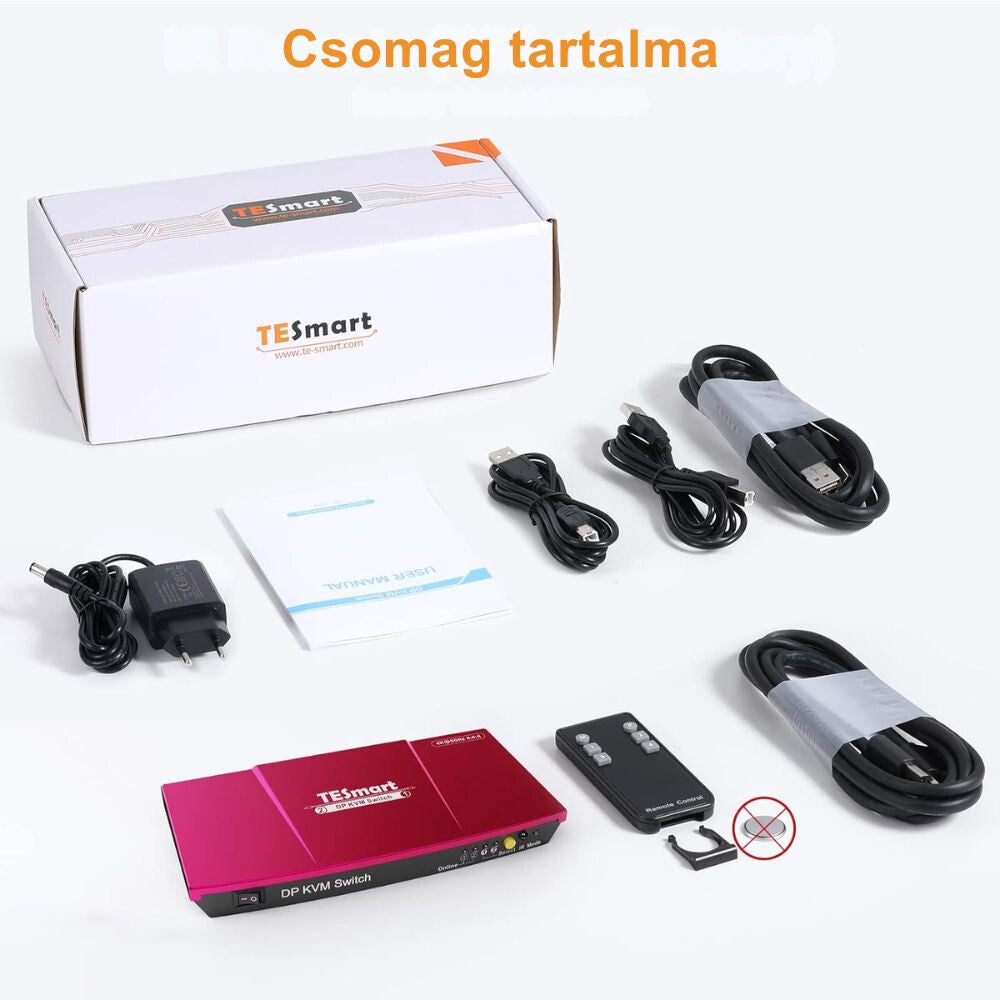

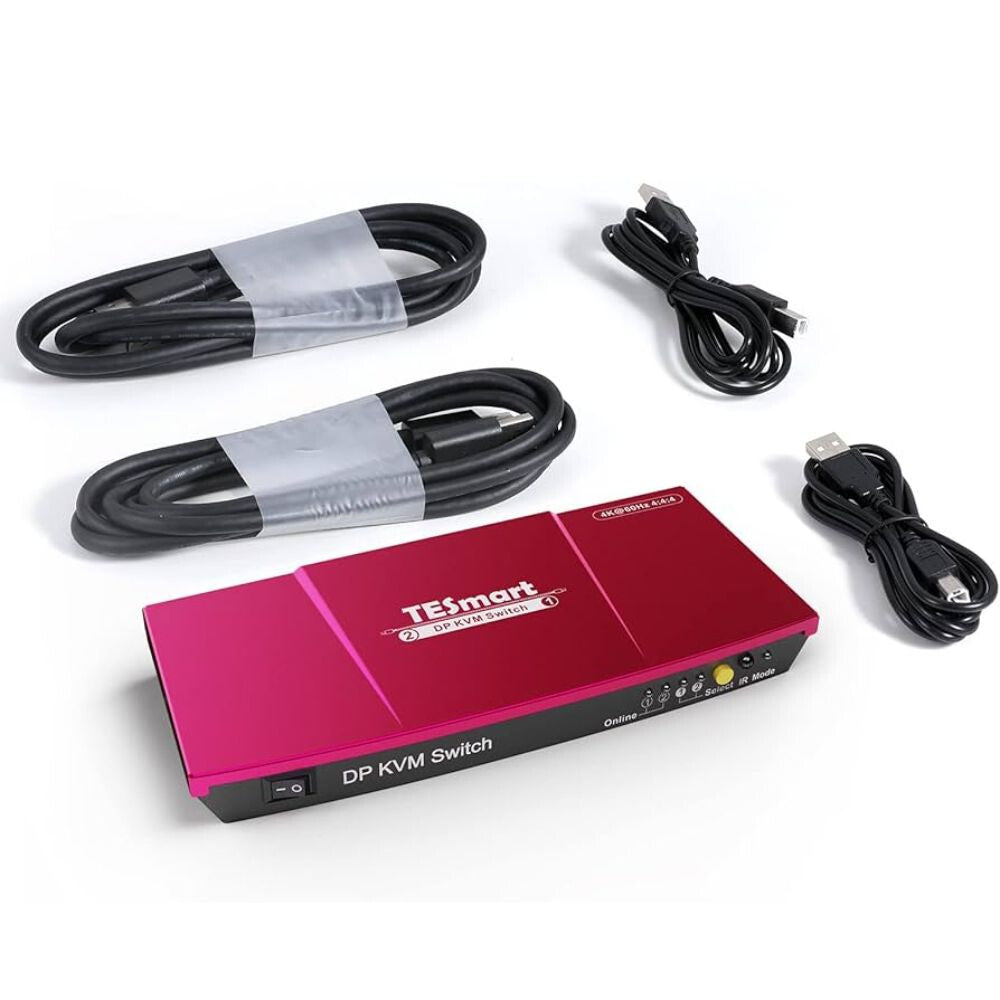

• 3. Lieferumfang


1 DisplayPort-KVM-Switch 2×1 oder 4×1

• 1 Netzteil DC 5 V
• 1 Infrarot-Fernbedienung
• 1 Bedienungsanleitung

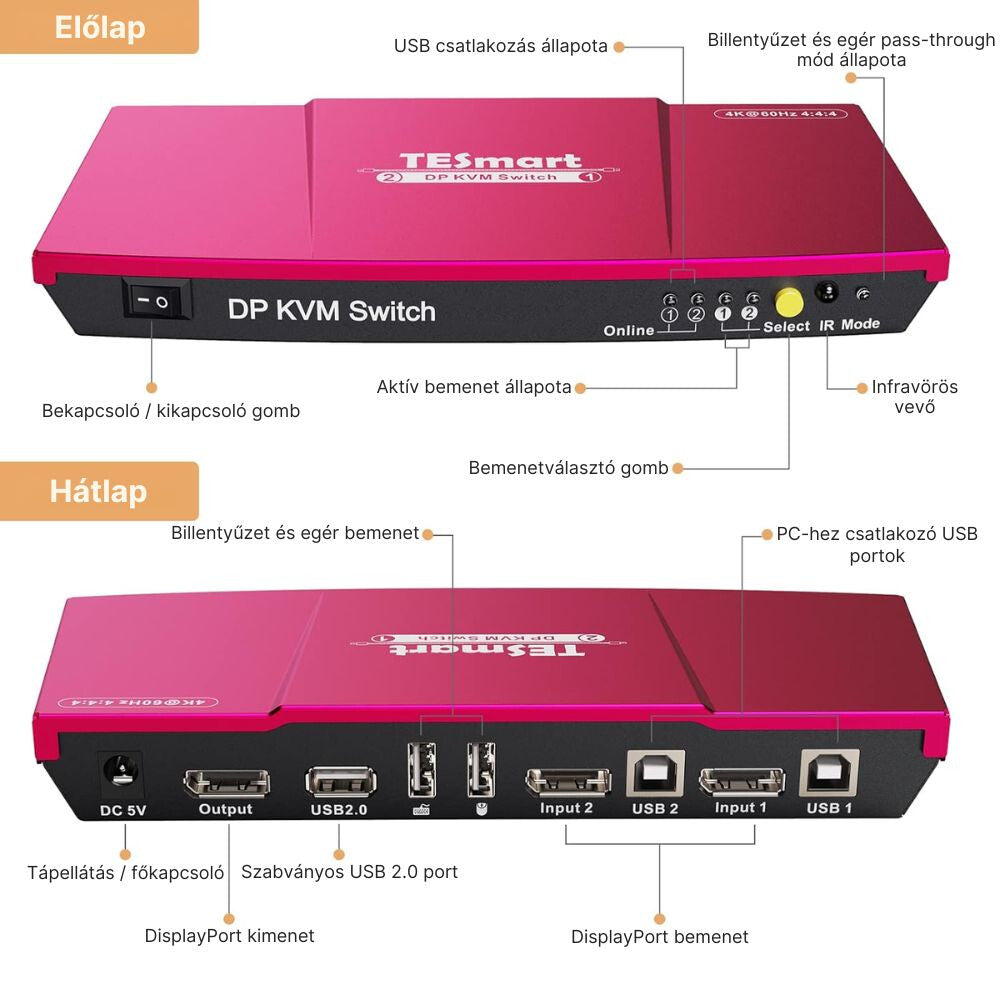

• 4. Anschlüsse und Bedienelemente des 2×1-Modells


Anschlüsse auf der Rückseite

1. DC 5V

Zum Anschließen des Netzteils.

2. DisplayPort Output

Zum Anschließen des DisplayPort-Anschlusses des Monitors.

3. Standard-USB-2.0-Anschluss

Zum Anschließen zusätzlicher USB-Geräte, zum Beispiel:

USB-Stick

• Drucker
• Barcode-Scanner
• USB-Laufwerk
• 4. Keyboard and Mouse Input


Zum Anschließen von Tastatur und Maus.

5. DisplayPort Inputs

Zum Anschließen der DisplayPort-Ausgänge von PC1 und PC2.

6. USB Data Ports

Zum Anschließen der USB-Anschlüsse der Computer.

Zwischen Computer und KVM ist ein USB-Datenkabel vom Typ USB Type-A – Type-B erforderlich.

Elemente auf der Vorderseite

7. Power switch

Zum Ein- und Ausschalten des Geräts.

8. USB Connection Status LED

Zeigt an, ob die USB-Verbindung des jeweiligen Computers aktiv ist.

9. Input Selection Status LED

Zeigt den aktuell ausgewählten Computer an.

10. Input Selection Button / Select

Dient zum manuellen Umschalten zwischen den Computern.

11. IR Receiver

Empfängt das Signal der Infrarot-Fernbedienung.

12. Keyboard/Mouse Pass Through Status LED

Zeigt den Status des Tastatur- und Mausmodus an:

LED leuchtet →

• LED leuchtet nicht → für bessere Kompatibilität
• Emulationsmodus 5. Anschlüsse und Bedienelemente des 4×1-Modells


Das 4×1-Modell funktioniert wie die 2×1-Variante, unterstützt jedoch

den Anschluss von 4 Computern. Hauptanschlüsse: DC-5-V-Stromeingang

DisplayPort-Monitorausgang

• USB-2.0-Anschluss
• Tastatur- und Mausanschlüsse
• 4 DisplayPort-Eingänge
• 4 USB-Datenverbindungen
• Bedienelemente auf der Vorderseite
• Taste und Kontrollleuchte zur Einstellung der Mausempfindlichkeit


Statusanzeige für Tastatur-/Maus-Pass-Through

• IR-Empfänger
• Eingangswahltaste
• Statusanzeige des ausgewählten Eingangs
• Statusanzeigen der USB-Verbindungen
• Ein-/Ausschalter

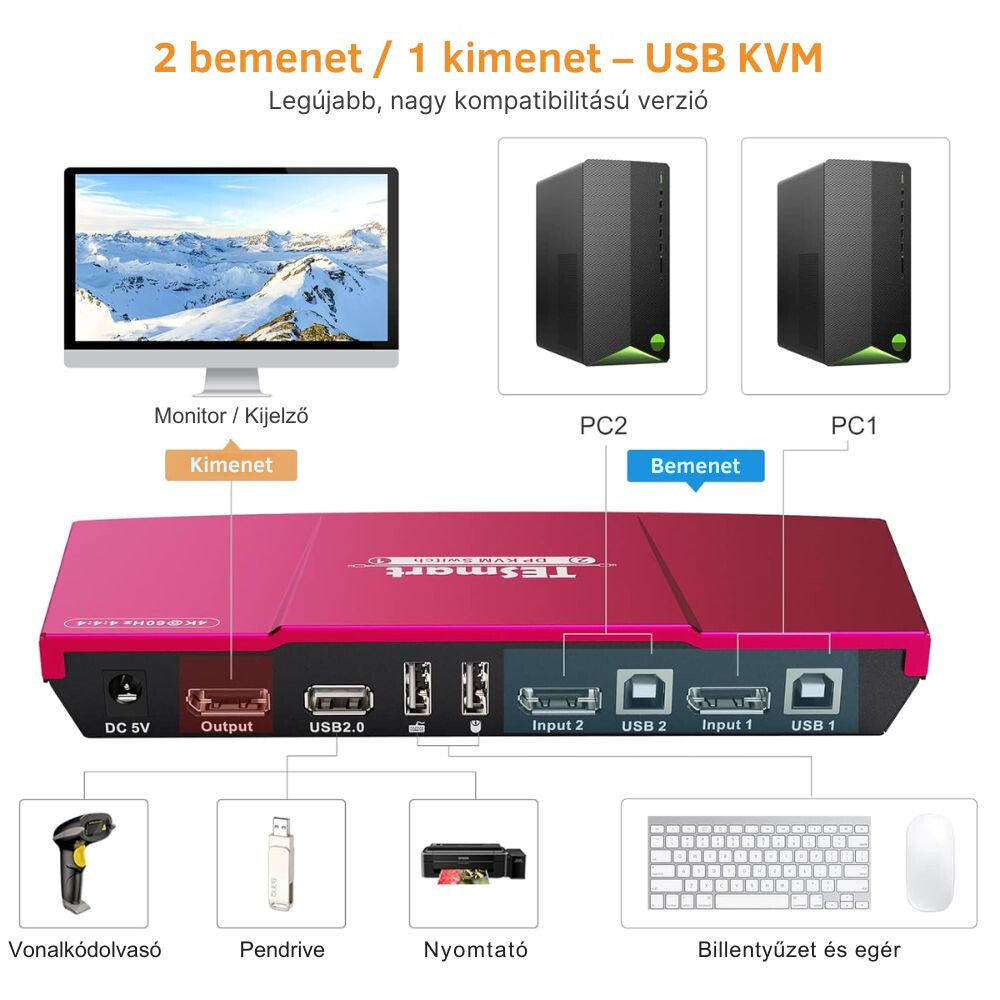

• 6. Anschließen des Geräts
• 1. Monitor anschließen

Schließen Sie den Monitor über ein DisplayPort-Kabel an den KVM-

DisplayPort Output

Ausgang an. 2. Computer anschließen Für jeden Computer, den Sie verwenden möchten, sind zwei Verbindungen erforderlich:

DisplayPort-Verbindung:

DisplayPort-Ausgang des PCs → entsprechender DisplayPort Input des KVM

USB-Datenverbindung:

PC DisplayPort kimenet → KVM megfelelő DisplayPort Input

USB adatkapcsolat:

PC-USB-Port → entsprechender USB-Datenport des KVM

Hierfür kann ein USB-Type-A-auf-Type-B-Kabel verwendet werden.

Beim 2×1-Modell können bis zu 2, beim 4×1-Modell bis zu 4 Computer angeschlossen werden.

3. Tastatur und Maus

Schließen Sie die Tastatur und die Maus an die dafür vorgesehenen USB-Ports an.

Wichtig: Tastaturkürzel funktionieren nur dann ordnungsgemäß, wenn die Tastatur am dafür vorgesehenen Tastatur-Port des KVM angeschlossen ist.

4. Weitere USB-Geräte

An den normalen USB-2.0-Port kann beispielsweise Folgendes angeschlossen werden:

• Barcode-Scanner
• USB-Laufwerk
• Drucker
• externes USB-Laufwerk


5. Stromversorgung

Schließen Sie den 5-V-Adapteran und schalten Sie anschließend das KVM ein.

7. Grundlegende Verwendung

Nachdem alle Computer angeschlossen und eingeschaltet wurden, kann der aktive Computer auf verschiedene Weise ausgewählt werden.

Mit der Taste an der Vorderseite

Drücken Sie die Select / Input Selection -Taste, bis der gewünschte Computer ausgewählt ist.

Mit der Fernbedienung

Drücken Sie die dem jeweiligen Computer zugeordnete Zifferntaste.

Mit einem Tastaturkürzel

Verwenden Sie die unten beschriebenen Tastenkürzel.

8. Verwendung von Tastenkürzeln

Die werkseitig festgelegte Steuertaste ist Scroll Lock.

Für die Verwendung der Befehle:

1. Drücken Sie die Scroll Lock Drücken Sie die Taste zweimal innerhalb von höchstens 2 Sekunden.
2. Nach dem zweiten Drücken gibt das Gerät einen Signalton aus.
3. Drücken Sie anschließend innerhalb von 3 Sekunden die gewünschte Funktionstaste.


Vorheriger Eingang

Scroll Lock + Scroll Lock + Page Up

Wechselt zum vorherigen Computer.

Nächster Eingang

Scroll Lock + Scroll Lock + Page Down

Wechselt zum nächsten Computer.

Direkte Eingangsauswahl

Scroll Lock + Scroll Lock + 1 → PC1

Scroll Lock + Scroll Lock + 2 → PC2

Beim 4×1-Modell:

Scroll Lock + Scroll Lock + 3 → PC3

Scroll Lock + Scroll Lock + 4 → PC4

9. Signalton ein- und ausschalten

Drücken Sie:

Scroll Lock + Scroll Lock + F11

Damit kann die akustische Rückmeldung des KVM ein- oder ausgeschaltet werden.

10. Umschalten durch schnelle Mausbewegung

Drücken Sie zum Einschalten des Schnellumschaltmodus:

Scroll Lock + Scroll Lock + F12

Damit kann der Mouse Gesture / Fast Switching-Modus.

ein- oder ausgeschaltet werden.

• Wenn die Funktion aktiviert ist, bewegen Sie den Mauszeiger schnell zweimal an den folgenden Bildschirmrand:
• linker Rand → Wechsel zum vorherigen Computer


rechter Rand → Wechsel zum nächsten Computer Die beiden Bewegungen müssen innerhalb von etwa 1 Sekunde

ausgeführt werden.

Beim 4×1-Modell kann die Empfindlichkeit der Erkennung von Mausbewegungen zusätzlich über eine separate Taste angepasst werden.

11. Automatischer Umschaltmodus

Das KVM kann automatisch zwischen den eingeschalteten und aktiven Eingängen umschalten.

Automatisches Umschalten einschalten

Scroll Lock + Scroll Lock + Space

Das Gerät wechselt anschließend in festgelegten Zeitabständen automatisch zwischen den aktiven Eingängen.

Standardintervall

6 Sekunden

Drücken Sie:

Umschaltzeit ändern

• Scroll Lock + Scroll Lock + + / - +
• - → Umschaltzeit verlängern


→ Umschaltzeit verkürzen Die Änderung erfolgt in Schritten von 1 Sekunde

.

Die maximal einstellbare Zeit:

250 Sekunden

Drücken Sie:

Automatisches Umschalten ausschalten

Esc

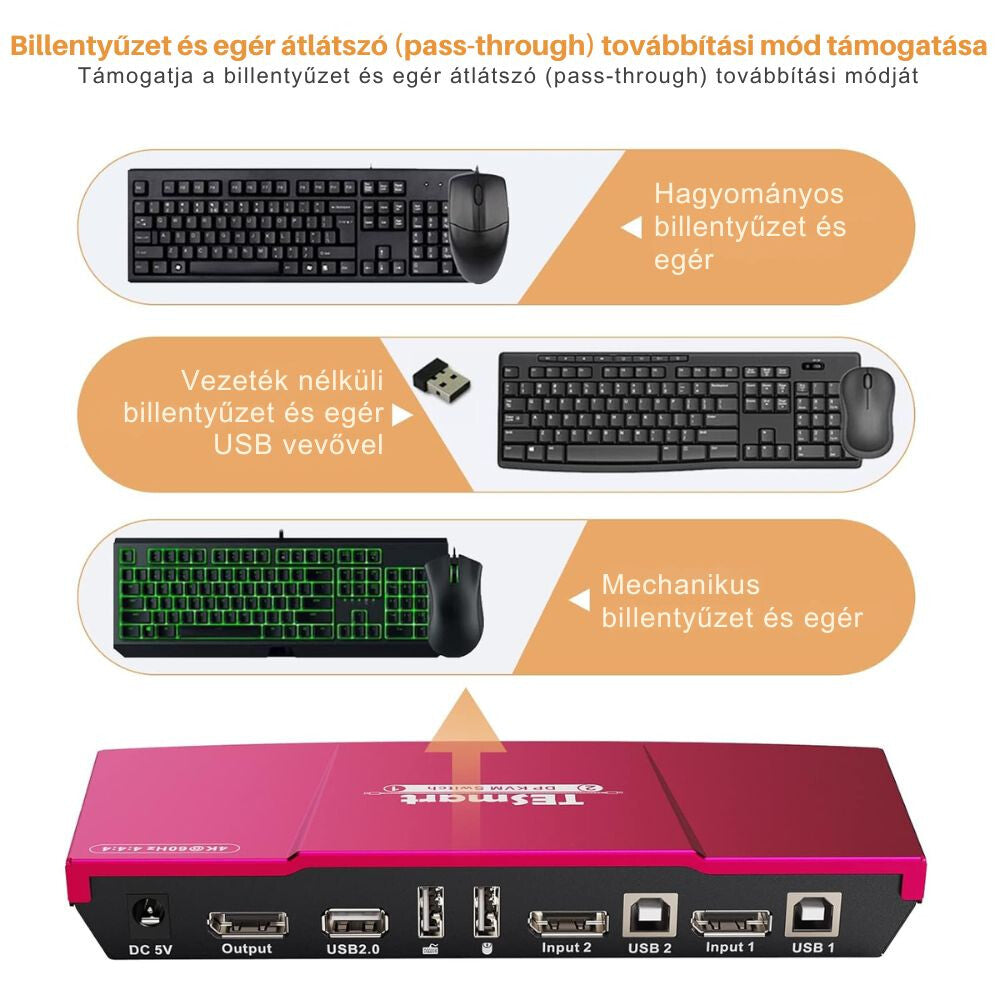

12. Pass-Through-Modus für Tastatur und Maus Der Hersteller empfiehlt für eine bessere Peripheriekompatibilität die Verwendung des.

Pass-Through-Modus

In diesem Modus leitet das KVM Tastatur- und Maussignale direkter an den aktuell ausgewählten Computer weiter.

• Dies kann insbesondere bei Folgendem nützlich sein:
• Mäuse mit zusätzlichen Tasten
• programmierbaren Tastaturen und Mäusen


Ein-/Ausschalten

Drücken Sie:

Scroll Lock + Scroll Lock + F2

Die Status-LED zeigt den aktuellen Modus an:

• LED leuchtet → Pass-Through-Modus
• LED leuchtet nicht → Emulationsmodus


13. Ändern der Steuer-Schnelltaste

Standardmäßig kann zur KVM-Steuerung die Scroll Lock verwendet werden.

Wenn die Tastatur keine Scroll-Lock-Taste besitzt oder diese anderweitig verwendet wird, kann auf die rechte Strg-Taste (Right Ctrl) umgestellt werden.

Scroll Lock → Right Ctrl

Methode 1

Halten Sie die vordere Select Taste gedrückt, bis ein Signalton ertönt, und starten Sie anschließend den KVM neu.

Methode 2

Drücken Sie:

Scroll Lock + Scroll Lock + F1

Starten Sie anschließend den KVM neu.

Bei den weiteren Befehlen wird anstelle von Scroll Lock die Right Ctrl verwendet werden.

verwendet.

Beispiel:

Right Ctrl + Right Ctrl + 1

Right Ctrl → Scroll Lock

Wenn Sie wieder Scroll Lock verwenden möchten:

Right Ctrl + Right Ctrl + F1

und starten Sie anschließend den KVM neu.

14. Fernbedienung

• 1 → PC1
• 2 → PC2
• 3 Mit den Zifferntasten der Fernbedienung kann der gewünschte Computer direkt ausgewählt werden:
• 4 → PC3, nur beim 4×1-Modell

→ PC4, nur beim 4×1-Modell

Die übrigen Tasten der Fernbedienung, die nicht gesondert beschrieben sind, haben bei diesem Gerät keine Funktion.

Batterie der Fernbedienung Die Fernbedienung kann aus Gründen der Sicherheitsvorschriften für den Transport.

ohne Batterie geliefert werden. Für die Verwendung muss gemäß Handbuch eine CR2025-Knopfzelle

eingesetzt werden.

15. Tastatur- und Mauskompatibilität

Der Hersteller hat mehrere Tastaturen und Mäuse mit dem Gerät getestet.

• Zu den getesteten Modellen gehören beispielsweise:
• Zklli
• FL.SPORTS
• Newman
• Aigo
• LDK.ai
• ME TOO
• Dareu
• AJAZZ

Acer

Die Liste enthält nur Beispiele; auch andere USB-Tastaturen und -Mäuse können funktionieren. Bei Peripheriegeräten mit speziellen HID-Protokollen, Multimediafunktionen oder zusätzlichen Tasten wird empfohlen, den.

Pass-Through-Modus zu aktivieren.

16. Fehlerbehebung

Kein Bild auf dem Monitor

• Überprüfen Sie:
• ob der KVM eingeschaltet ist;
• ob am Monitor der richtige Eingang ausgewählt ist;
• ob das DisplayPort-Kabel ordnungsgemäß angeschlossen ist;

•
  ob der betreffende Computer eingeschaltet ist;


ob der richtige Eingang ausgewählt ist.

Kein Bild auf dem Monitor

• Die Tastatur oder Maus funktioniert nicht
• die USB-Verbindung zwischen Computer und KVM.
• ob Tastatur und Maus mit dem richtigen Anschluss verbunden sind;

die LED für die USB-Verbindungsanzeige. Wenn Sie eine spezielle Tastatur oder Maus verwenden, aktivieren Sie den.

Pass-Through-Modus.

Die Schnelltasten funktionieren nicht Überprüfen Sie, ob die Tastatur am dedizierten Tastaturanschluss des KVM

angeschlossen ist.

• Überprüfen Sie außerdem, ob die Steuertaste:
• Right Ctrl

auf Scroll Lock oder

auf den entsprechenden Modus eingestellt ist.

Bei 4K-Auflösung ist das Bild nicht stabil Hot-Plug-Unterstützung – Geräte können angeschlossen oder getrennt werden, ohne die Computer auszuschalten Für die

Auflösung müssen Computer, Monitor und DisplayPort-Kabel die gewünschte Auflösung und Bildwiederholrate unterstützen.

• 17. Wichtige Hinweise Dieser KVM basiert aufDisplayPort
• und benötigt daher DisplayPort für die Videoverbindung zwischen Computer und Monitor.
• Für die Steuerung von Tastatur und Maus muss jeder Computer zusätzlich per USB-Kabel mit dem KVM verbunden werden. Hot-Plug-Unterstützung – Geräte können angeschlossen oder getrennt werden, ohne die Computer auszuschalten.
• Die maximal unterstützte Auflösung des Geräts ist
• Das 2×1-Modell unterstützt 2, das 4×1-Modell 4 Computer. Verwenden Sie ausschließlich ein geeignetes DC-5-V-Netzteil.
• Betreiben Sie das Gerät in einer trockenen, gut belüfteten Umgebung.
