TESmart Dreifach-Monitor HDMI KVM-Umschalter – 4 Rechner, 3 Bildschirme, 4K 60Hz, USB- und Tonfreigabe

1. Produktvorstellung

Dies 4x3-HDMI-KVM-Switch ermöglicht es Ihnen, 4 verschiedene Computer zu steuern mit einer Tastatur und einer Maus, während Sie bis zu 3 Monitore verwenden.

Das Gerät unterstützt:

• den erweiterten Modus mit 3 Monitoren
• den Spiegelungsmodus mit 3 Monitoren
• sowie die Möglichkeit, dass die 3 Monitore Bilder verschiedener PCs anzeigen

Das Gerät bietet außerdem USB-3.0-Anschlüsse, einen Audioausgang, einen Mikrofonanschluss, Netzwerkfreigabe, eine IR-Fernbedienung und die Steuerung über Tastenkürzel.

2. Hauptmerkmale

• Steuerung von 4 Computern mit 1 Tastatur und 1 Maus
• Gleichzeitige Nutzung von 3 Monitoren
• Maximal unterstützte Auflösung: 3840 × 2160 @ 60 Hz (4:4:4)
• HDMI 2.0 kompatibel
• HDCP 2.2 kompatibel
• 2 Hauptanzeigemodi
• USB 3.0 ultraschnelle Datenübertragung
• USB-A-Anschluss an der Vorderseite USB-A und USB-C Anschlüsse zum Laden und zur Datenübertragung
• Integrierte RJ45-Netzwerkfreigabe
• L/R-Audio und USB-3.0-Fokus-Lock
• Steuerung:
  - über die Tasten an der Vorderseite
  - über die IR-Fernbedienung
  - über Tastenkürzel
• EDID-Emulation zur stabilen Erkennung der Displays
• Pass-Through-Modus für bessere Tastatur- und Mauskompatibilität


3. Sicherheitshinweise

Bitte lesen Sie vor der Verwendung Folgendes:

• Halten Sie das Gerät von Wasser und Feuchtigkeit fern.
• Reinigen Sie es nur mit einem trockenen Tuch .
• Decken Sie die Lüftungsöffnungen nicht ab.
• Stellen Sie es nicht in die Nähe von Wärmequellen.
• Berühren Sie das Gerät oder das Netzkabel nicht mit nassen Händen.
• Ziehen Sie bei Gewittern oder längerer Nichtbenutzung das Netzteil aus der Steckdose.
• Halten Sie das Gerät und die Batterien von offenen Flammen oder übermäßiger Hitze fern.
• Zerlegen oder reparieren Sie das Gerät nicht selbst.


4. Batterien der Fernbedienung

Für den Betrieb der Fernbedienung sind 2 AAA-Batterien erforderlich.

Wichtig: Die Batterien sind in den meisten Fällen aufgrund der Versandvorschriften nicht im Lieferumfang enthalten.

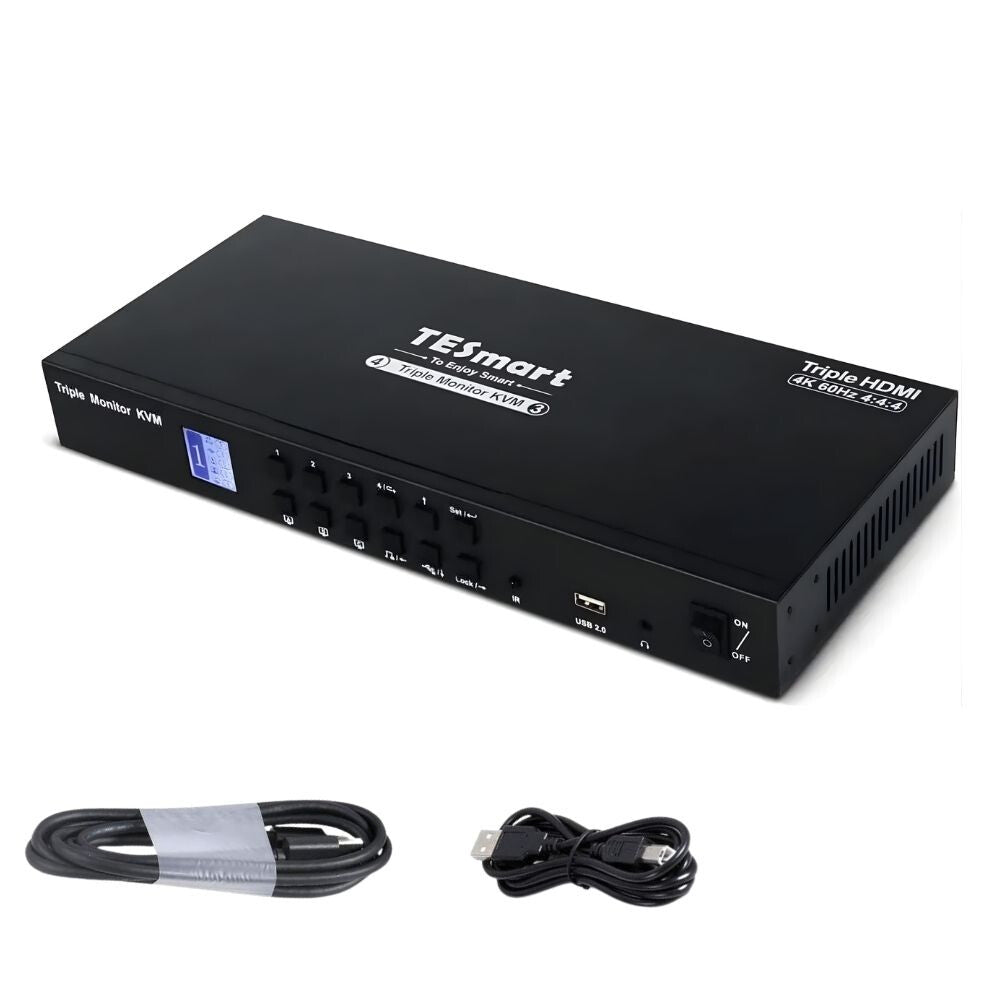

5. Lieferumfang

Im Lieferumfang sind enthalten:

• 1 Stück 4x3-HDMI-KVM-Switch
• 4 Stück KVM-Kabel
• 8 Stück HDMI-Kabel
• 1 Stück IR-Fernbedienung
• 1 Stück IR-Verlängerungskabel
• 1 Stück 12-V-Netzadapter
• 1 Stück Benutzerhandbuch
• 2 Stück Rack-Ohren

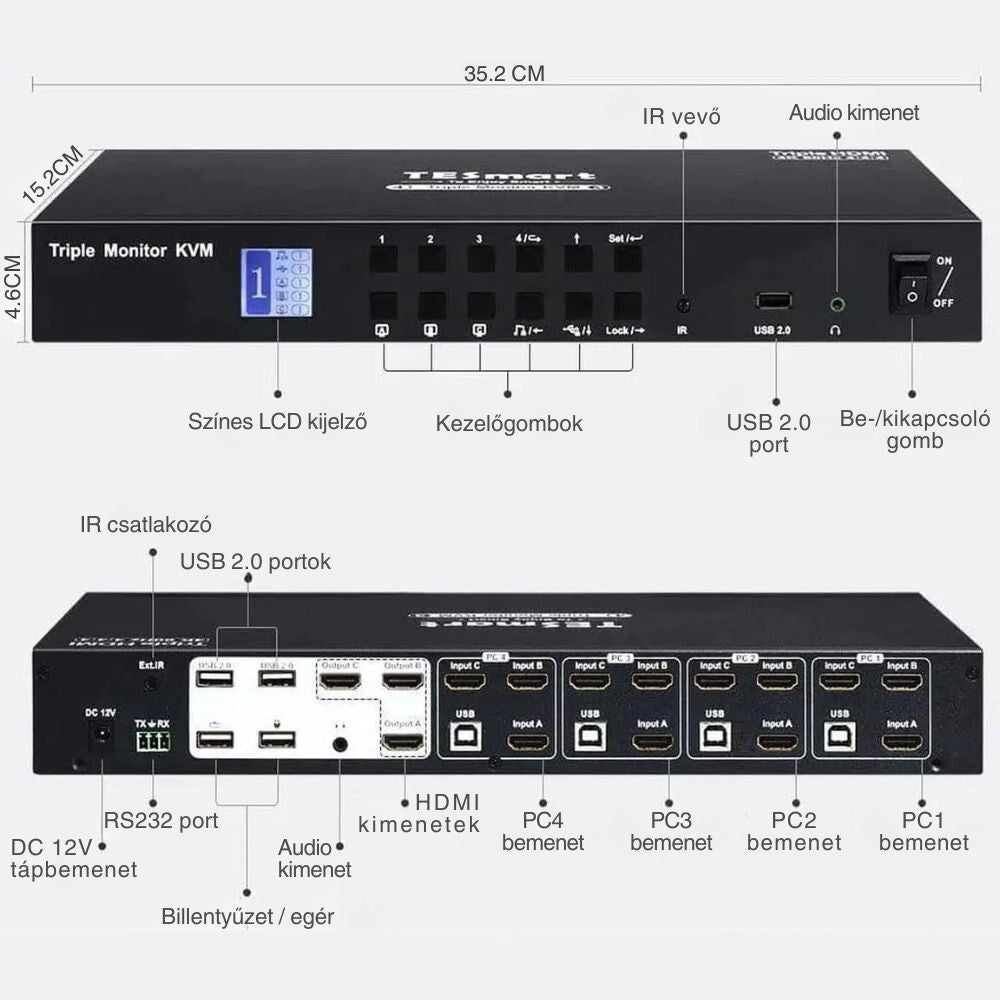

6. Bedienelemente und Anschlüsse

Elemente an der Vorderseite

An der Vorderseite befinden sich normalerweise:

• Tasten 1–4 – PC-Auswahl
• Taste zur Displayauswahl
• Audio-Lock – Audiofokus sperren
• USB-Lock – USB-Fokus sperren
• Auf / Ab / Links / Rechts Navigationstasten
• Lock – Sperren
• Set – Einstellen / Bestätigen
• LCD-Display – Anzeige des aktuellen Status
• IR-Sensor
• USB-A- und USB-C-Anschlüsse – zur Datenübertragung und zum Laden
• Mikrofoneingang
• L/R-Audioausgang


Anschlüsse auf der Rückseite

• 4 PC-Eingangsgruppen
• für jede Eingangsgruppe:
  - 3 HDMI-Eingänge
  - 1 USB-Anschluss
• 3 HDMI-Ausgänge für Monitore
• Standard-USB-3.0-Anschlüsse
• RJ45-Netzwerkanschluss
• IR-EXT-Anschluss
• DC-12-V-Stromanschluss


7. Inbetriebnahme

Vorbereitung

Vor dem Anschließen:

• sorge für ausreichend Platz,
• ordne die Kabel,
• es empfiehlt sich, die Kabel zu beschriften.

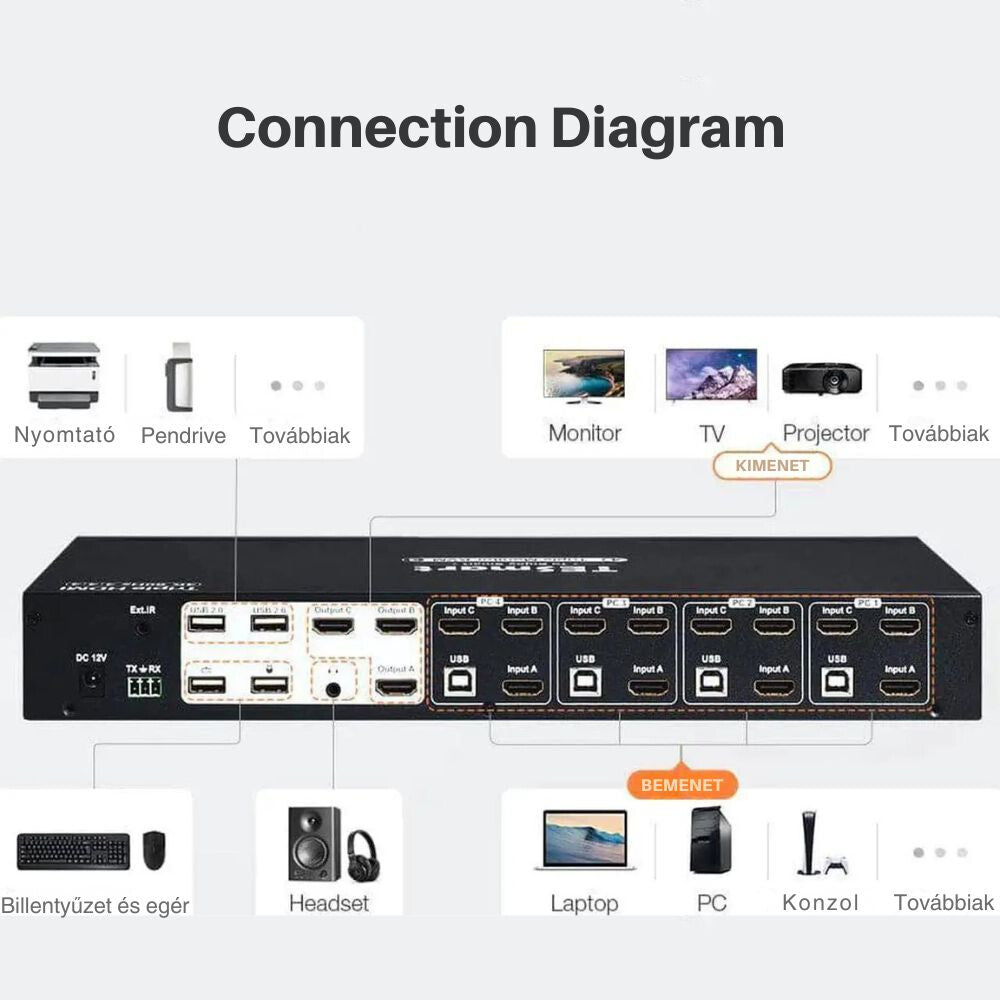

Anschlussschritte

1. PC1 anschließen
   Schließe den ersten Computer an die entsprechende Eingangsgruppe an.
2. PC2–PC4 anschließen
   Schließe die übrigen Computer auf dieselbe Weise an.
3. Tastatur und Maus anschließen
   Schließe die externe Tastatur und Maus an die entsprechenden Eingänge des KVM an.
4. USB-3.0-Geräte anschließen
   Ein USB-Stick, eine externe SSD oder ein anderes USB-Gerät kann an die Standard-USB-3.0-Anschlüsse angeschlossen werden.
5. Monitore anschließen
   Verbinde die 3 HDMI-Ausgänge des KVM mit den 3 Monitoren.
6. Audiogerät anschließen
   Schließe bei Bedarf einen Lautsprecher oder Kopfhörer an den L/R-Ausgang an.
7. Netzwerk anschließen
   Wenn du die Netzwerkfunktion nutzen möchtest, schließe ein Netzwerkkabel an den RJ45-Anschluss und das andere Ende an einen Router oder Switch an.
8. Stromversorgung anschließen
   Schließe das 12-V-Netzteil an und schalte anschließend das Gerät ein.

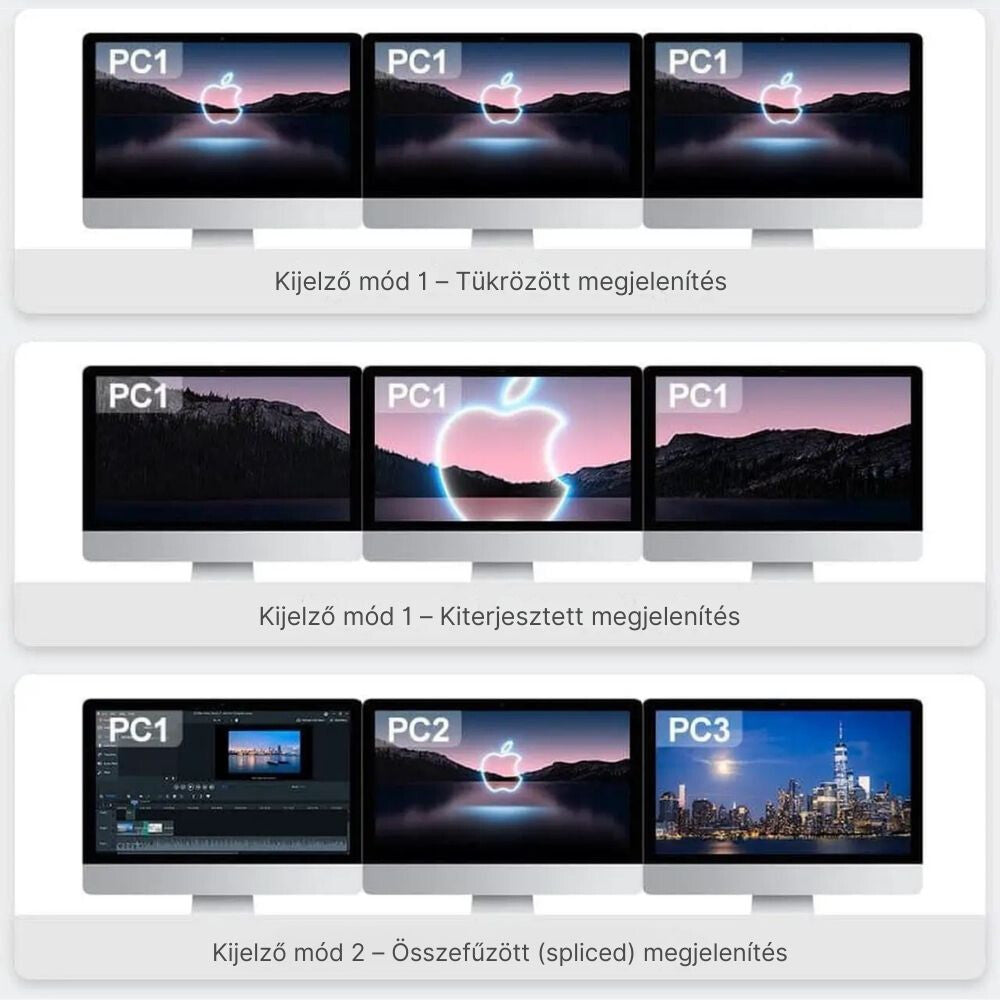

8. Anzeigemodi

Das Gerät unterstützt 2 Hauptanzeigemodi .

Modus 1 – Einen PC auf 3 Monitoren anzeigen

In diesem Modus wird das Bild des ausgewählten PCs auf allen drei Displays angezeigt.

Dies kann eine

• gespiegelte Anzeigeoder eine
• erweiterte Anzeige

sein. Dies hängt auch von den Anzeigeeinstellungen des Betriebssystems des Computers ab.

Modus 2 – Verschiedene PCs auf verschiedenen Monitoren

In diesem Modus können die drei Monitore jeweils das Bild eines anderen PCs anzeigen.

Zum Beispiel:

• Monitor A → PC3
• Monitor B → PC1
• Monitor C → PC4

Hinweis: Wenn die Displays verschiedene PCs anzeigen, kann der Fokus auch mit den Tastaturkürzeln gewechselt werden.

9. Integriertes Lademodul

Die Anschlüsse an der Vorderseite des Geräts USB-A und USB-C können Telefone, Tablets und andere Geräte

• aufladen und gleichzeitig für die Datenübertragung verwendet werden.
• Die Anschlüsse unterstützen den

BC-1.2-Standard und passen Spannung und Stromstärke automatisch an. 10. Integrierter Netzwerk-Switch

Die integrierte Netzwerkfunktion des KVM ermöglicht es,

mit nur einem RJ45-Netzwerkkabel egyetlen RJ45 hálózati kábel segítségével Die angeschlossenen Computer über ein kabelgebundenes Netzwerk verbinden.

Vorteile:

• stabilere Verbindung als die meisten drahtlosen Verbindungen
• bis zu 100 Mbps kabelgebundene Verbindung
• weniger Netzwerkkabel erforderlich

11. Audio- und USB-Fokus sperren

Das Gerät kann separat sperren:

• den L/R-Audioausgang
• den den Fokus von USB-3.0-Geräten

Das bedeutet beispielsweise:

• Du kannst das Bild auf einen anderen PC umschalten,
• während der Ton oder das USB-Gerät weiterhin mit dem vorherigen PC verbunden bleibt.

Der Audio- und USB-Fokus kann unabhängig voneinander gesperrt werden.

12. Automatisches Scannen (Auto Scan)

Die Funktion zum automatischen Scannen wechselt in festgelegten Intervallen automatisch zwischen den eingeschalteten und angeschlossenen Computern.

Sie ist beispielsweise nützlich:

• zur Überwachung,
• zur Überwachung des Status mehrerer Computer.

Nach dem Einschalten wird auf dem LCD-Display „SCAN“ angezeigt.

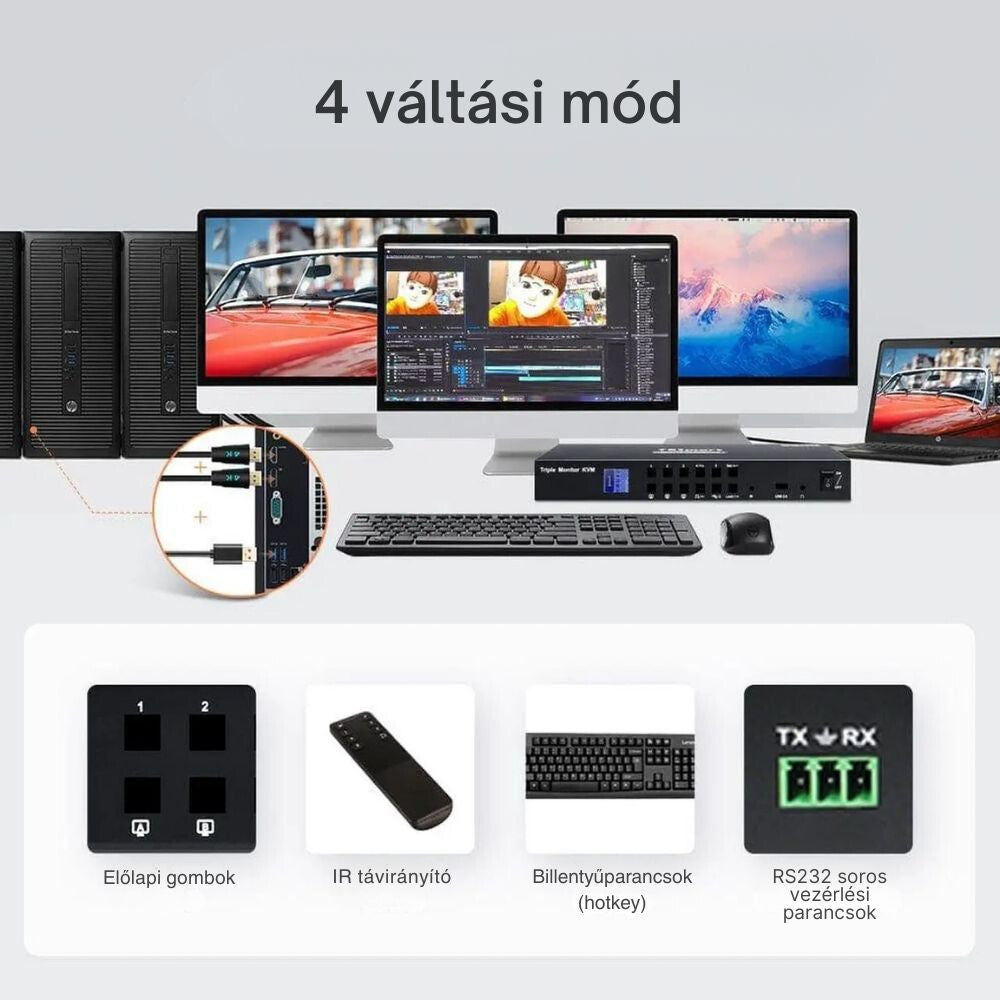

13. Steuerung über Tasten an der Vorderseite

Tasten 1–4

• Wählt direkt einen PC aus.
• Dabei zeigen alle drei Displays den ausgewählten PC an.

Taste zur Displayauswahl

• Drücke zuerst diese Taste
• und wähle anschließend mit den Tasten 1–4 aus, welches Bild des jeweiligen PCs der Monitor anzeigen soll.

Audio-Lock

• Sperrt oder entsperrt den Ton für den aktuellen PC.

USB-Lock

• Sperrt oder entsperrt die USB-3.0-Geräte für den aktuellen PC.


Lock

• Sperrt den KVM.
• Nach der Sperrung:
  - können sich die Displays verdunkeln,
  - kann der Ton ausfallen,
  - kann die Helligkeit auf ein Minimum reduziert werden,
  - können die Tasten inaktiv werden.

Entsperren: Zum Entsperren ist ein Passwort erforderlich.

Standardpasswort: 1234

Auf Werkseinstellungen zurücksetzen: durch etwa Lock gedrückt halten der Taste 10 Sekunden lang können die Werkseinstellungen wiederhergestellt werden.

Set

Dient zum Aufrufen des Einstellungsmenüs. Im Menü können unter anderem folgende Einstellungen vorgenommen werden:

• gespeicherte Szenen
• Auto Scan ein/aus
• Auto-Scan-Intervall
• Signalton ein/aus
• Tastenkürzel-Aktivierungstaste
• Bildschirmhelligkeit
• Passwort ändern


14. Verwendung der Fernbedienung

Die wichtigsten Funktionen der IR-Fernbedienung:

• PC-Auswahl zwischen 1 und 4
• Display auswählen
• Auto Scan ein- und ausschalten
• Menüsteuerung
• Fokus wechseln

Wenn der KVM in ein Rack eingebaut ist, kann auch die IR-Verlängerungskabel verwendet werden.

15. Tastaturkürzel

Wichtig

Die Tastaturkürzel funktionieren nur ordnungsgemäß, wenn die Tastatur korrekt am entsprechenden Tastaturanschluss des KVM angeschlossen ist.

Standard-Aktivierungstaste

Die werkseitige Aktivierungstaste ist: Right Ctrl

Alternativen:

• Scroll Lock
• Left Ctrl

Verwendung der Schnellbefehle:

1. Drücken Sie die Aktivierungstaste schnell zweimal .
2. Wenn Sie einen Signalton hören, geben Sie innerhalb von 3 Sekunden den gewünschten Befehl ein.


Wichtige Schnellbefehle

Vorherigen Eingang auswählen

• Right Ctrl → Right Ctrl → PgUp


Nächsten Eingang auswählen

• Right Ctrl → Right Ctrl → PgDn


Port anhand der Nummer auswählen

• Right Ctrl → Right Ctrl → 1 / 2 / 3 / 4


Anzeigefokus im Modus 2 wechseln

• Right Alt → Right Alt


Den PC eines bestimmten Monitors im Modus 2 auswählen

• Monitor A: Right Ctrl → Right Ctrl → ← → 1–4
• Monitor B: Right Ctrl → Right Ctrl → ↓ → 1–4
• Monitor C: Right Ctrl → Right Ctrl → ↑ → 1–4


USB-3.0-Fokus zwischen 2 PCs wechseln

• Right Ctrl → Right Ctrl → ↑


Audiofokus zwischen 2 PCs wechseln

• Right Ctrl → Right Ctrl → ↓


Signalton ein-/ausschalten

• Right Ctrl → Right Ctrl → F11


Auto-Scan-Modus aktivieren

• Right Ctrl → Right Ctrl → Space


Auto-Scan-Zeit erhöhen/verringern

• Right Ctrl → Right Ctrl → +
• Right Ctrl → Right Ctrl → -


Auto-Scan-Modus beenden

• Esc


16. Aktivierungstaste für Schnellbefehle ändern

Die Aktivierungstaste für Schnellbefehle kann auf mehrere Arten geändert werden.

Mögliche Aktivierungstasten

• Right Ctrl
• Scroll Lock
• Left Ctrl


Über das Menü ändern

Im LCD-Menü kann die entsprechende Einstellung festgelegt werden.

Schnelles Umschalten über die Tastatur

Die Tastenkombinationen wechseln zyklisch zwischen den drei Möglichkeiten:

• Right Ctrl → Right Ctrl → F1
• Scroll Lock → Scroll Lock → F1
• Left Ctrl → Left Ctrl → F1


17. Pass-Through-Modus

Der Pass-Through-Modus dient dazu, die Kompatibilität von Tastatur und Maus zu verbessern.

Vorteile:

• bessere Zusammenarbeit mit bestimmten Tastaturen und Mäusen
• mehr Sonderfunktionen können genutzt werden
• die Funktionsweise entspricht eher einer direkten Computerverbindung

Wichtig: Die aktuelle Version unterstützt in diesem Modus keine Verbindung mit Bluetooth-Tastaturen und -Mäusen. ebben a módban.

Kompatibilitätshinweis

Das Handbuch führt mehrere getestete Modelle auf, darunter verschiedene Geräte von:

• Logitech
• Dell
• Rapoo
• Razer
• Corsair
• Microsoft

.

18. Garantie

Der Hersteller gewährt auf das Produkt eine 1-jährige Garantie bei Material- und Herstellungsfehlern.

Die Garantie erstreckt sich nicht auf Schäden, die entstehen durch:

• unsachgemäße Verwendung,
• mechanische Beschädigung,
• elektrische Beschädigung,
• Umbauten oder nicht autorisierte Reparaturen.

Bei Reparaturen außerhalb der Garantie können die Kosten nach Ersatzteil- und Arbeitsaufwand berechnet werden.
