1. Zweck des Produkts

Der HDMI-Splitter dient dazu, das Bild- und Tonsignal einer einzigen HDMI-Quelle gleichzeitig an mehrere HDMI-Anzeigen zu übertragen..

Je nach Modell kann eine HDMI-Quelle angeschlossen werden:

· 1×2-Modell: an 2 Anzeigen

· 1×4-Modell: an 4 Anzeigen

· 1×8-Modell: an 8 Anzeigen

· 1×16-Modell: an 16 Anzeigen

Die angeschlossenen Anzeigen geben das Bild und den Ton derselben Quelle wieder.

Verwendbar beispielsweise mit:

· einem DVD- oder Blu-ray-Player

· einer Set-Top-Box

· einem Computer

· einem Mediaplayer

· einer PS3 / PS4 oder einer anderen HDMI-Spielekonsole

2. Wichtigste Merkmale

· Übertragung des Signals einer HDMI-Quelle an mehrere Anzeigen

· Unterstützung einer maximalen Auflösung von 3840 × 2160 bei 30 Hz felbontás támogatása

· bis zu 36 Bit/Pixel Deep Color

· Intelligente EDID-Verwaltung

· Kompatibel mit den meisten HDMI-Quell- und Anzeigegeräten

· Unterstützte Audioformate umfassen unter anderem:

o LPCM 7.1

o Dolby TrueHD

o Dolby Digital Plus

o DTS-HD Master Audio

3. Lieferumfang

· 1 HDMI-Splitter

· 1 Netzadapter

· 1 Bedienungsanleitung

Stromversorgung

Der erforderliche Adapter ist je nach Modell:

· DC 5 V

· oder DC 12 V

Verwenden Sie immer den im Lieferumfang des Geräts enthaltenen Adapter.

4. Anschlüsse und Anzeigeleuchten

HDMI INPUT

Hier wird die gewünschte HDMI-Signalquelle angeschlossen.

Zum Beispiel:

DVD / PC / Set-Top-Box / Spielekonsole → HDMI INPUT

HDMI OUTPUT

HDMI-Ausgänge zum Anschließen der Anzeigen.

Je nach Modell:

· OUTPUT 1–2

· OUTPUT 1–4

· OUTPUT 1–8

· OUTPUT 1–16

Es müssen nicht alle Ausgänge verwendet werden.

DC 5V / DC 12V

Anschluss für den Netzadapter.

Überprüfen Sie die genaue Spannung immer am jeweiligen Modell oder am mitgelieferten Adapter.

Power Status

LED zur Anzeige der Stromversorgung.

Sie leuchtet, wenn das Gerät ordnungsgemäß mit Strom versorgt wird und funktioniert.

Output Status

Status-LEDs für die einzelnen HDMI-Ausgänge.

Das Leuchten der entsprechenden LED zeigt an, dass das an den jeweiligen HDMI-Ausgang angeschlossene Display aktiv mit dem Splitter verbunden ist.

Input Status

Bei Modellen mit separater Eingangsanzeige zeigt diese LED an, dass das Gerät ein HDMI-Eingangssignal erkennt.

5. Die einzelnen Modelle

1×2-Modell

· 1 HDMI-Eingang

· 2 HDMI-Ausgänge

· DC-5-V-Stromversorgung

· Power-Statusanzeige

· Ausgangsstatusanzeigen

Überträgt das Bild einer HDMI-Quelle gleichzeitig an zwei Anzeigen.

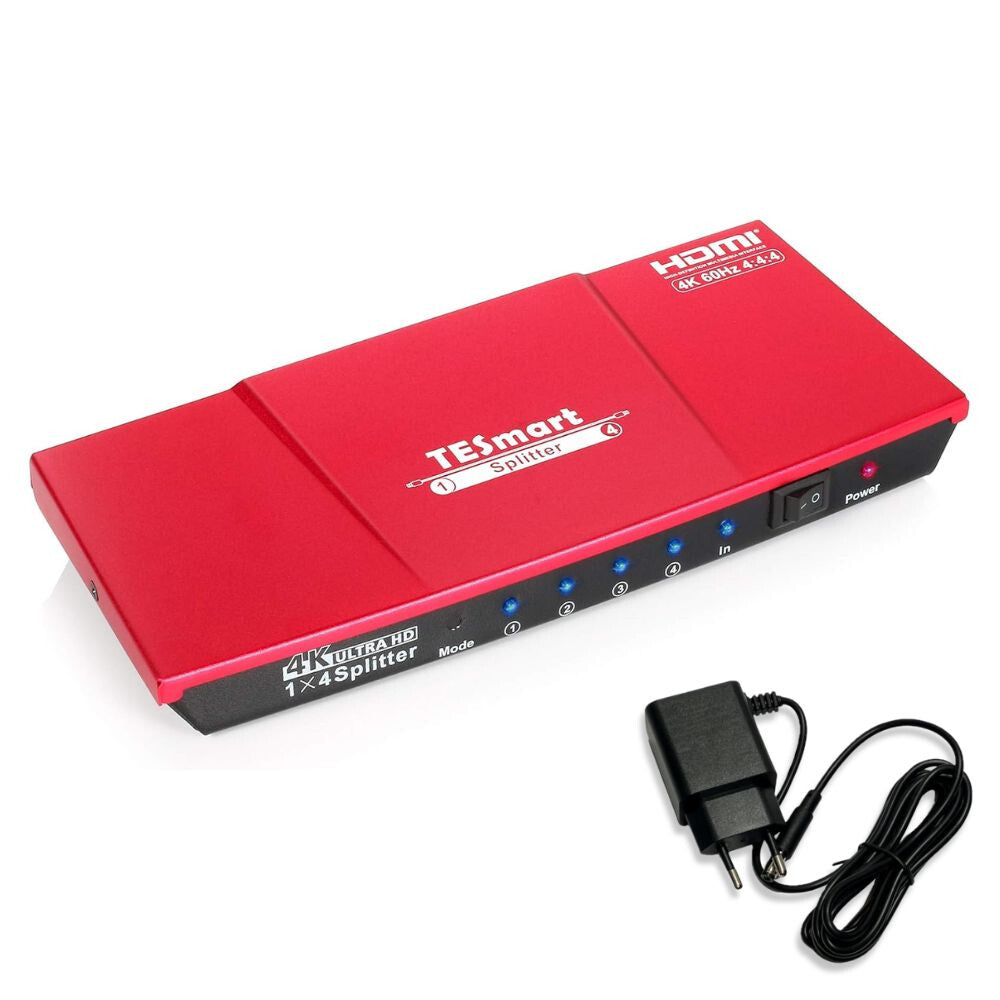

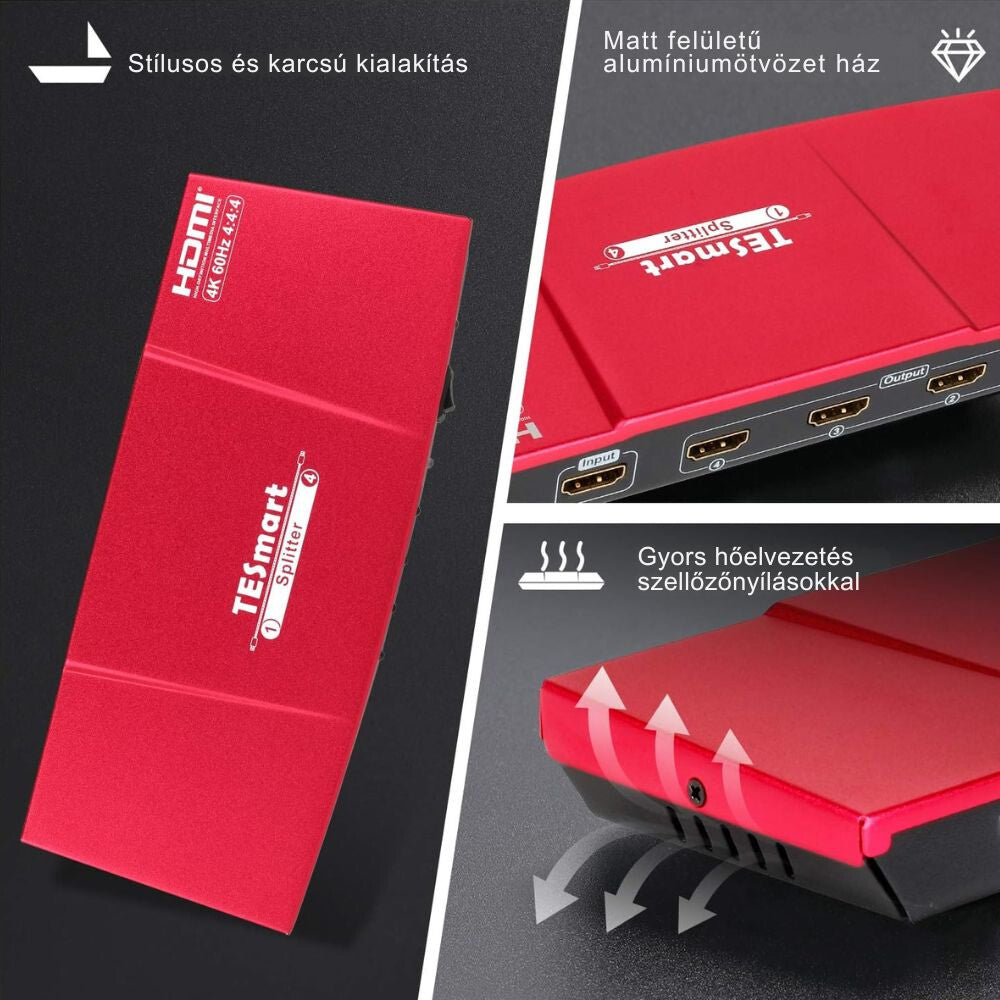

1×4-Modell

· 1 HDMI-Eingang

· 4 HDMI-Ausgänge

· DC-5-V-Stromversorgung

· Eingangs- und Ausgangsstatusanzeigen

· Ein-/Ausschalter

Eine HDMI-Quelle kann gleichzeitig auf bis zu vier Anzeigen dargestellt werden.

1×8-Modell

· 1 HDMI-Eingang

· 8 HDMI-Ausgänge

· DC-5-V-Stromversorgung

· Ausgangsstatusanzeigen

· Ein-/Ausschalter

Eine HDMI-Quelle kann gleichzeitig an bis zu acht Anzeigen übertragen werden.

Bei einigen 1×8-Varianten ist auch die Funktion EDID Mode Adjust vorhanden, die zur Einstellung der Kompatibilität mit den Anzeigen dient.

1×16-Modell

· 1 HDMI-Eingang

· 16 HDMI-Ausgänge

· DC-12-V-Stromversorgung

· Ausgangsstatusanzeigen

· Ein-/Ausschalter

Überträgt das Bild und den Ton einer HDMI-Quelle gleichzeitig an bis zu 16 Anzeigen.

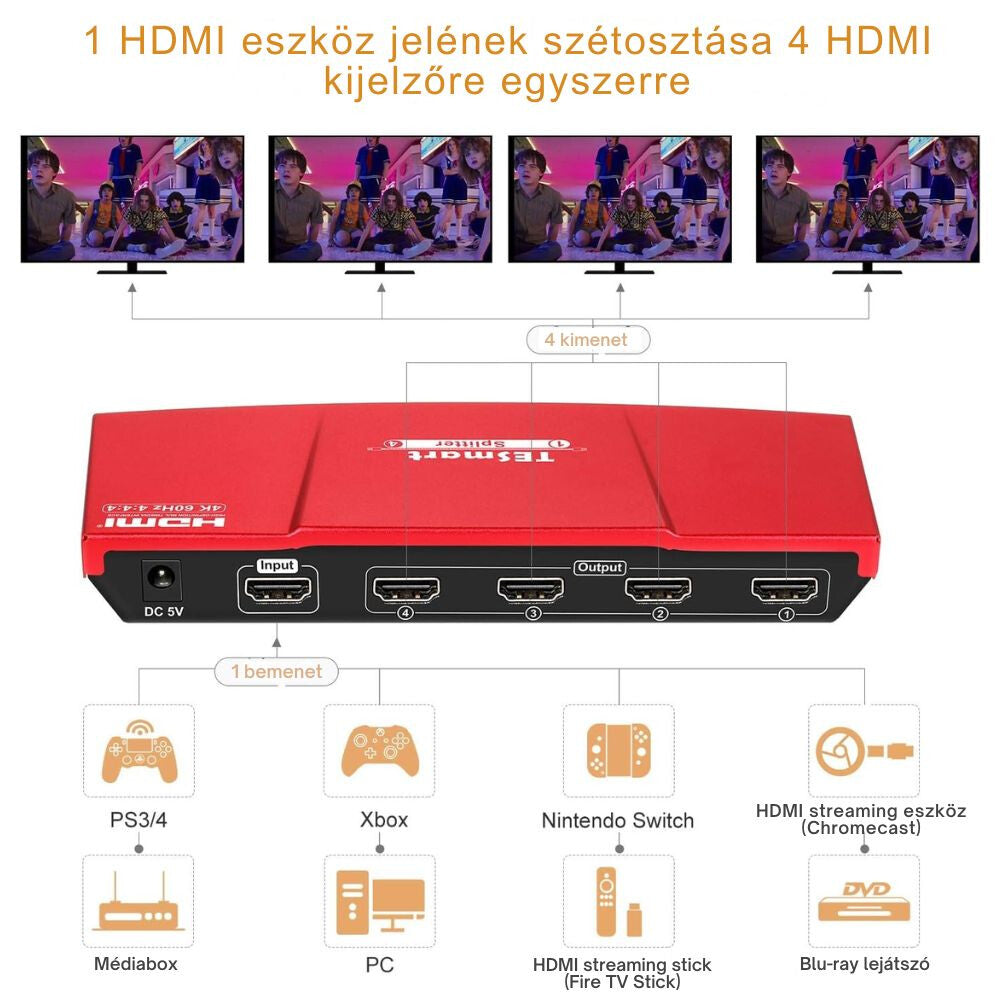

6. Anschließen des Geräts

Schritt 1 – HDMI-Quelle

Schließen Sie die gewünschte HDMI-Signalquelle über ein HDMI-Kabel an den HDMI INPUT Anschluss des Geräts an.

Beispiel:

DVD-Player → HDMI INPUT

Schritt 2 – Anzeigen

Schließen Sie die Monitore oder Fernseher an die HDMI-Ausgänge des Geräts an.

Beispiel für ein 1×4-Modell:

· OUTPUT 1 → TV 1

· OUTPUT 2 → TV 2

· OUTPUT 3 → TV 3

· OUTPUT 4 → TV 4

Schritt 3 – Stromversorgung

Schließen Sie das mitgelieferte Netzteil an das Gerät an.

Achten Sie darauf, ausschließlich ein Netzteil mit der für das jeweilige Modell geeigneten Spannung zu verwenden.

Schritt 4 – Einschalten

Wenn das Modell über einen separaten Power-Schalter verfügt, schalten Sie das Gerät ein.

Überprüfen Sie anschließend die Power-LED.

Schritt 5 – HDMI-Quelle und Displays einschalten

Schalten Sie Folgendes ein:

1. das HDMI-Quellgerät,

2. den HDMI-Splitter,

3. die angeschlossenen Displays.

Stellen Sie die Fernseher oder Monitore auf den entsprechenden HDMI-Eingang ein.

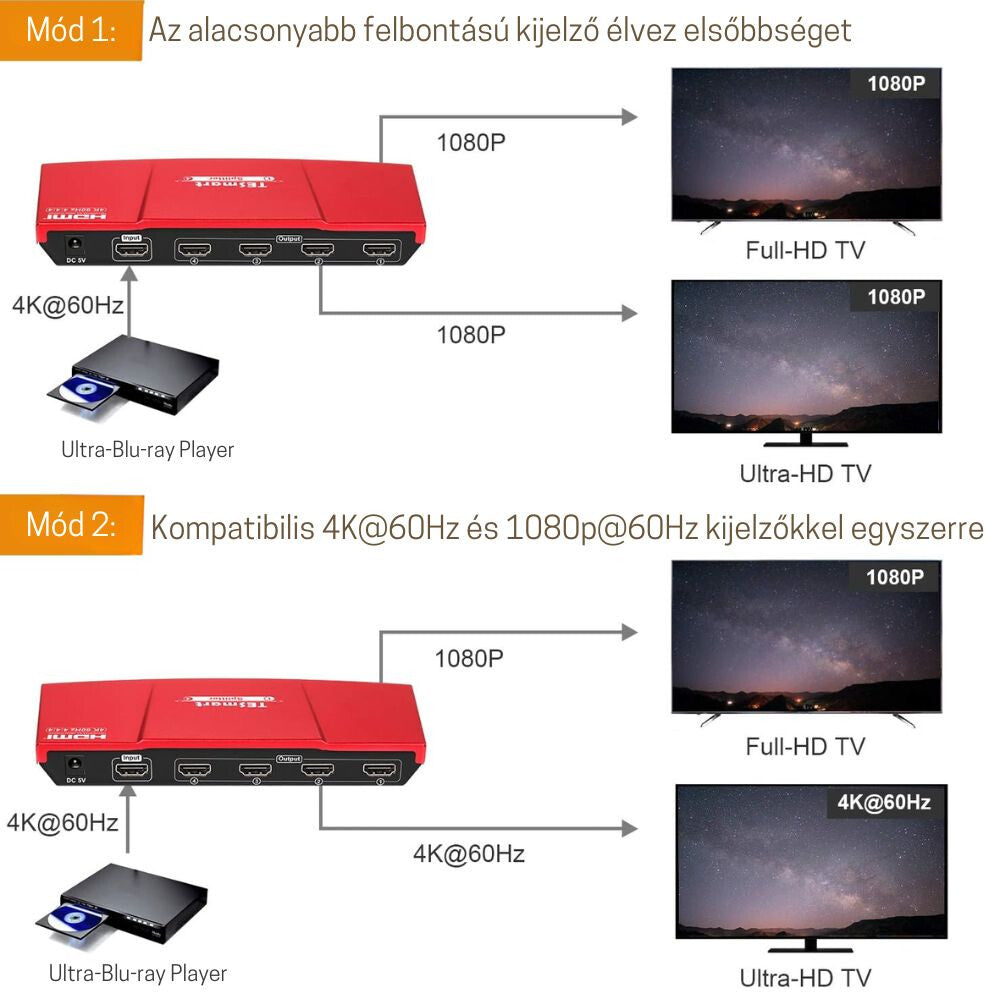

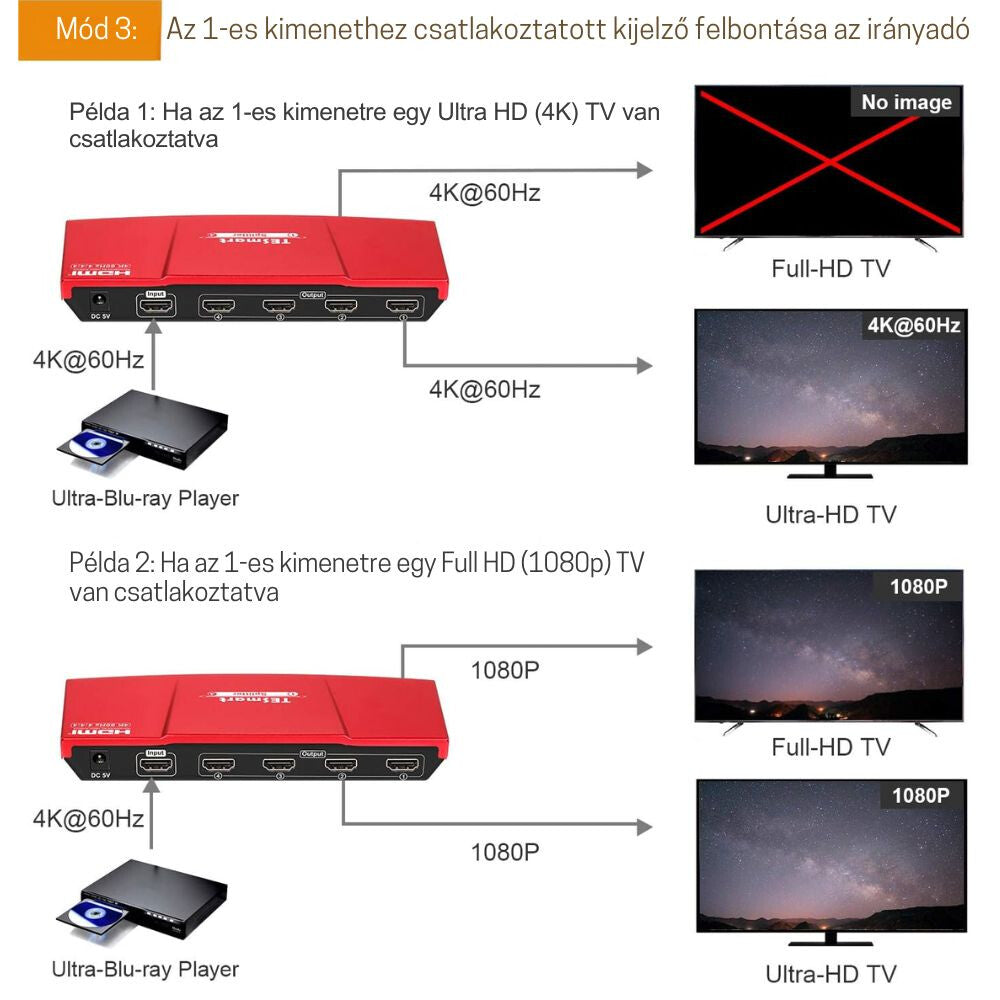

7. EDID-Funktion

Mithilfe von EDID erhält die HDMI-Quelle Informationen darüber, welche Bild- und Audioformate die angeschlossenen Displays unterstützen.

Bei den meisten Modellen erfolgt die EDID-Verwaltung automatisch.

Bei einigen Varianten gibt es eine separate EDID Mode Adjust Einstellung.

Wenn:

· kein Bild angezeigt wird,

· die Auflösung nicht korrekt ist

· oder Displays unterschiedlicher Typen verwendet werden,

empfiehlt es sich, den EDID-Modus zu ändern.

Wichtig

Die Verfügbarkeit und Funktionsweise der EDID-Einstellung kann je nach Modell abweichen.

8. Auflösung

Laut Handbuch beträgt die maximal unterstützte Auflösung des Geräts:

Auflösung von 3840 × 2160 bei 30 Hz

Für den ordnungsgemäßen Betrieb muss diese Auflösung unterstützt werden von:

· der HDMI-Quelle

· den HDMI-Kabeln

· dem Splitter

· dem Display

Wenn ein Gerät nur eine niedrigere Auflösung unterstützt, kann das System entsprechend mit einer niedrigeren Auflösung betrieben werden.

9. Fehlerbehebung

Auf keinem Display wird ein Bild angezeigt

Überprüfen Sie:

· ob die Power-LED leuchtet;

· ob das Netzteil ordnungsgemäß angeschlossen ist;

· ob die HDMI-Quelle eingeschaltet ist;

· ob das eingehende HDMI-Kabel ordnungsgemäß angeschlossen ist;

· ob die Displays auf den richtigen HDMI-Eingang eingestellt sind.

Nur auf einigen Displays wird ein Bild angezeigt

Überprüfen Sie:

· das Kabel des jeweiligen HDMI-Ausgangs;

· die Output-Status-LED;

ob das Display eingeschaltet ist.

Testen Sie das problematische Display auch an einem anderen HDMI-Ausgang.

Bei 4K-Auflösung wird kein Bild angezeigt

Versuchen Sie Folgendes:

· ein HDMI-Kabel geeigneter Qualität;

· ein kürzeres HDMI-Kabel;

· eine niedrigere Auflösung.

Überprüfen Sie, ob sowohl das Display als auch die HDMI-Quelle die Auflösung von 3840 × 2160 bei 30 Hz Auflösung unterstützen.

Das Bild flackert oder bricht ab

Mögliche Ursachen sind:

· ein zu langes HDMI-Kabel;

· ein Kabel von unzureichender Qualität;

· ein Kompatibilitätsproblem;

· eine ungeeignete EDID-Einstellung.

Bild vorhanden, aber kein Ton

Überprüfen Sie:

· die Audioeinstellungen der HDMI-Quelle;

· das vom Display unterstützte Audioformat;

· die EDID-Kompatibilität.

10. Wichtige Hinweise

· Das Gerät ist ein HDMI-Splitter, kein HDMI-Switch.

· Es verteilt das Signal einer einzigen HDMI-Quelle auf mehrere Displays.

· Auf den Displays wird grundsätzlich derselbe Inhalt angezeigt.

· Es kann nicht zum Umschalten zwischen mehreren separaten HDMI-Quellen verwendet werden.

· Verwenden Sie es ausschließlich mit einem für das jeweilige Modell geeigneten 5-V- oder 12-V-Netzteil .

· Decken Sie die Lüftungsöffnungen des Geräts nicht ab.

· Schützen Sie das Gerät vor Wasser, Feuchtigkeit und starker Hitzeeinwirkung.

· Biegen Sie die HDMI-Kabel nicht stark und wenden Sie beim Anschließen keine übermäßige Kraft an.
