Tera HW0007-BT 1D - 2D Bezprzewodowy Czytnik Kodów Kreskowych – Wysoka Rozdzielczość, Długi Zasięg

1. Przeznaczenie produktu

Bezprzewodowy skaner kodów kreskowych Tera służy do szybkiego skanowania kodów kreskowych 1D i 2D. Można go używać z komputerami, kasami fiskalnymi lub systemami zarządzania zapasami, a także z kompatybilnymi urządzeniami Bluetooth.

Urządzenie przesyła zeskanowane dane za pośrednictwem połączenia bezprzewodowego, a w razie potrzeby może również przechowywać kody kreskowe w pamięci wewnętrznej.

2. Najważniejsze cechy

· Odczyt kodów kreskowych 1D i 2D

· Czujnik CMOS o rozdzielczości 1280 × 800 pikseli

· Podświetlenie białą diodą LED

· Czerwone światło LED celownika

· Bezprzewodowa transmisja danych

· Bezprzewodowe połączenie 433 MHz

· Obsługa połączenia Bluetooth HID

· Wbudowany akumulator 900 mAh

· Tryb natychmiastowego wysyłania danych i pamięci wewnętrznej

· Możliwość skanowania ręcznego, ciągłego i z użyciem czujnika

· Regulowany sygnał dźwiękowy i wibracje

· Regulowany czas automatycznego przechodzenia w tryb gotowości

· Obsługa wielu układów klawiatury

· Możliwość dodawania prefiksu i sufiksu

3. Przed pierwszym użyciem

Przed pierwszym użyciem zaleca się odpowiednie naładowanie urządzenia.

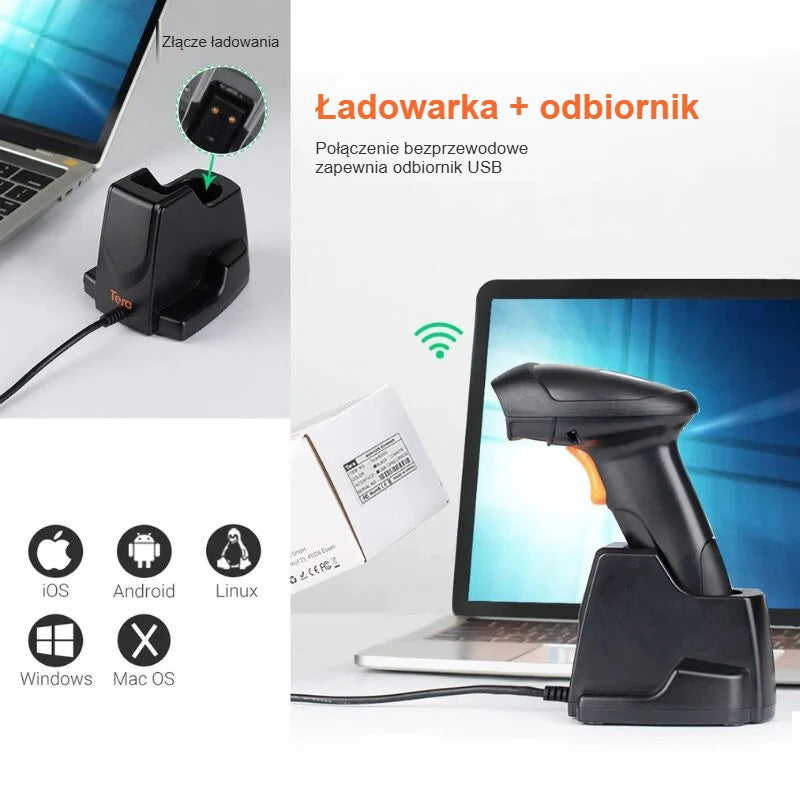

Podłącz odbiornik/stację dokującą do odpowiedniego portu USB komputera. Stacja dokująca może służyć jako odbiornik bezprzewodowej transmisji danych, a także do ładowania urządzenia.

Po włączeniu urządzenia poczekaj, aż przejdzie ono w stan gotowości.

Ważne: skanuj kody konfiguracyjne znajdujące się w instrukcji producenta tylko wtedy, gdy rzeczywiście chcesz zmienić dane ustawienie. Zeskanowanie kodu ustawienia może natychmiast zmienić działanie urządzenia.

4. Skanowanie kodu kreskowego

1. Skieruj skaner kodów kreskowych na kod, który chcesz zeskanować.

2. Naciśnij przycisk skanowania.

3. Trzymaj urządzenie tak, aby światło celownika prawidłowo obejmowało kod kreskowy.

4. Po pomyślnym zeskanowaniu urządzenie wyemituje sygnał dźwiękowy i/lub świetlny.

5. W zależności od aktualnie wybranego trybu pracy dane zostaną natychmiast przesłane lub zapisane w pamięci urządzenia.

Jeśli na komputerze aktywne jest na przykład pole tekstowe w edytorze tekstu, programie Excel, Notatniku lub innym polu wprowadzania danych, zeskanowany kod zwykle pojawi się tak, jakby został wpisany za pomocą klawiatury.

5. Bezprzewodowe połączenie 433 MHz

W normalnych warunkach skaner kodów kreskowych i dołączony do niego odbiornik/stacja dokująca są fabrycznie sparowane.

1. Podłącz stację dokującą do portu USB komputera.

2. Włącz skaner kodów kreskowych.

3. Odczekaj około 15 sekund.

4. Urządzenie może zasygnalizować pomyślne nawiązanie połączenia sygnałem dźwiękowym.

5. Otwórz tekstowe pole wprowadzania danych, a następnie zeskanuj kod kreskowy, aby sprawdzić połączenie.

Jeśli zeskanowane dane pojawią się na komputerze, połączenie działa prawidłowo.

6. Jeśli skaner kodów kreskowych nie łączy się z odbiornikiem

Jeśli urządzenie nie łączy się automatycznie:

· sprawdź, czy odbiornik jest prawidłowo podłączony do portu USB;

· spróbuj użyć innego portu USB;

· uruchom ponownie czytnik kodów kreskowych;

· w razie potrzeby ponownie sparuj urządzenie, używając kodu konfiguracyjnego „Match” z instrukcji producenta.

Jeśli urządzenie nie działa prawidłowo z powodu wcześniejszych ustawień, przywrócenie ustawień fabrycznych może rozwiązać problem.

7. Parowanie Bluetooth

Czytnika kodów kreskowych można używać w trybie Bluetooth HID z kompatybilnymi urządzeniami Bluetooth.

Aby korzystać z Bluetooth, najpierw przełącz urządzenie w tryb Bluetooth/BLE-HID za pomocą odpowiedniego kodu konfiguracyjnego z instrukcji producenta.

Następnie:

1. Włącz funkcję Bluetooth na komputerze, telefonie lub tablecie.

2. Przełącz czytnik kodów kreskowych w tryb parowania Bluetooth.

3. W niektórych trybach wymaga to przytrzymania przycisku urządzenia przez około 8 sekund.

4. Stan parowania może być sygnalizowany migającym światłem.

5. Znajdź czytnik kodów kreskowych na liście urządzeń Bluetooth.

6. Wybierz go i przeprowadź parowanie.

7. Otwórz pole tekstowe i zeskanuj kod kreskowy, aby sprawdzić działanie.

8. Tryb natychmiastowego przesyłania danych

„Instant Upload Mode” to podstawowy tryb działania.

W tym trybie każdy pomyślnie zeskanowany kod kreskowy jest natychmiast przesyłany do podłączonego urządzenia.

Jeśli połączenie bezprzewodowe zostanie przerwane, urządzenie może wyemitować sygnał ostrzegawczy, a przesłanie danych może się nie powieść.

Tego trybu warto używać, gdy czytnik kodów kreskowych jest stale połączony z komputerem lub innym urządzeniem odbiorczym.

9. Tryb pamięci / przechowywania

„Storage Mode” umożliwia skanowanie kodów kreskowych nawet wtedy, gdy czytnik kodów kreskowych znajduje się poza zasięgiem połączenia bezprzewodowego.

W tym trybie:

· każdy pomyślnie zeskanowany kod kreskowy jest zapisywany w pamięci wewnętrznej urządzenia;

· zapisane kody kreskowe można później przesłać jednocześnie do komputera;

· można sprawdzić liczbę kodów kreskowych zapisanych w pamięci;

· po przesłaniu zapisane dane można usunąć.

10. Przesyłanie zapisanych danych

Przed przesłaniem zapisanych kodów kreskowych:

1. Ponownie nawiąż połączenie bezprzewodowe z odbiornikiem.

2. Otwórz edytor tekstu, arkusz kalkulacyjny lub inne odpowiednie pole wprowadzania danych.

3. Aktywuj funkcję „Upload Data” zgodnie z instrukcją konfiguracji producenta.

4. Poczekaj na przesłanie wszystkich zapisanych danych.

Podczas przesyłania nie wyłączaj czytnika kodów kreskowych ani nie przerywaj połączenia bezprzewodowego.

Usuwaj dane zapisane w pamięci dopiero po upewnieniu się, że przesyłanie danych zakończyło się pomyślnie.

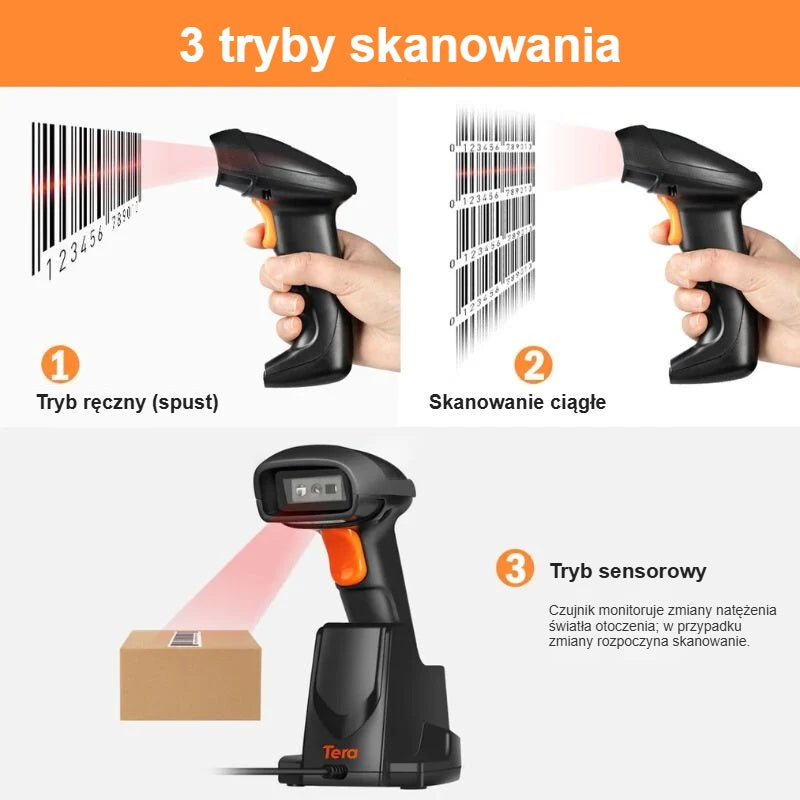

11. Tryby skanowania

Urządzenie obsługuje kilka trybów skanowania.

Tryb ręczny:
Aby zeskanować kod kreskowy, za każdym razem należy nacisnąć przycisk skanowania.

Ciągłe skanowanie po naciśnięciu przycisku:
Podczas przytrzymywania przycisku urządzenie stale próbuje rozpoznawać kody kreskowe.

Tryb ciągłego skanowania:
Czytnik kodów kreskowych automatycznie i wielokrotnie wyszukuje kody kreskowe bez naciskania przycisku.

Tryb czujnika:
Urządzenie wykrywa zmianę oświetlenia otoczenia lub obiekt umieszczony przed nim i automatycznie rozpoczyna skanowanie.

Do zwykłego, ogólnego użytkowania zalecany jest tryb ręczny.

12. Rozpoznawanie powtarzających się kodów kreskowych

W trybie ciągłego skanowania można ustawić czas, w którym urządzenie nie odczyta ponownie tego samego kodu kreskowego.

Jest to szczególnie przydatne, gdy kod kreskowy pozostaje przed czytnikiem przez dłuższy czas.

Fabryślna wartość domyślna wynosi około 500 ms. Ustawienie można zmienić za pomocą fabrycznych kodów konfiguracyjnych.

13. Ustawianie czułości

W trybie czujnika dostępne są trzy poziomy czułości:

· wysoka czułość;

· średnia czułość;

· niska czułość.

Fabrycznym ustawieniem domyślnym jest wysoka czułość.

Jeśli urządzenie zbyt łatwo aktywuje się pod wpływem zmian oświetlenia otoczenia, warto wybrać niższą czułość.

14. Sygnał dźwiękowy i wibracje

Informacje zwrotne czytnika kodów kreskowych można konfigurować niezależnie.

Za pomocą fabrycznej instrukcji konfiguracji można zmienić:

· włączanie lub wyłączanie sygnału dźwiękowego;

· głośność sygnału dźwiękowego;

· włączanie lub wyłączanie wibracji.

Głośność można regulować na kilku poziomach.

15. Automatyczny czas czuwania

Ze względów energooszczędnych czytnik kodów kreskowych może po upływie określonego czasu przejść w stan uśpienia/czuwania.

Na podstawie fabrycznej instrukcji można wybrać kilka przedziałów czasowych, na przykład:

· 30 sekund;

· 2 minuty;

· 5 minut;

· 20 minut;

· lub wyłączyć automatyczne uśpienie.

Fabryczne ustawienie domyślne wynosi 5 minut.

16. Ustawianie języka klawiatury

Aby wyświetlane były właściwe znaki, układ klawiatury czytnika kodów kreskowych musi odpowiadać układowi klawiatury używanemu na komputerze.

Urządzenie obsługuje między innymi układy angielski, francuski, niemiecki, włoski, belgijski, niderlandzki, irlandzki, luksemburski, grecki, hiszpański, portugalski, duński, japoński, koreański i chiński.

Jeśli zeskanowane znaki specjalne są wyświetlane nieprawidłowo, sprawdź ustawienia klawiatury czytnika kodów kreskowych i komputera.

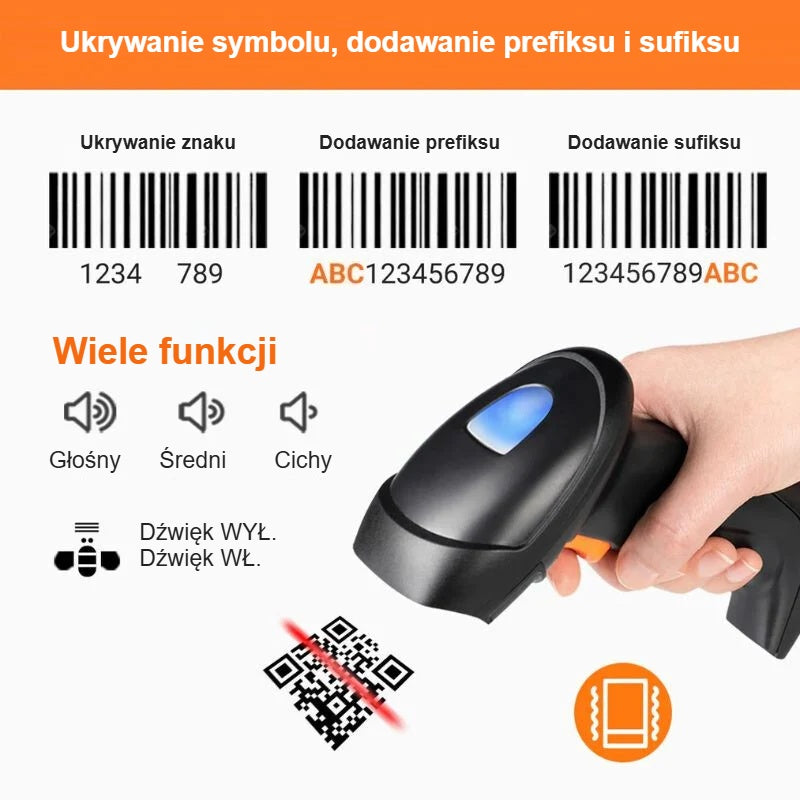

17. Format danych i znaki

Urządzenie zapewnia również zaawansowane opcje konfiguracji, takie jak:

· dodawanie prefiksu;

· dodawanie sufiksu;

· usuwanie prefiksu lub sufiksu;

· usuwanie określonych znaków;

· zmiana wielkości liter;

· zmiana znaku końca kodu kreskowego;

· zmiana formatu przesyłania danych;

· używanie znaków ASCII i szesnastkowych.

Zaleca się modyfikowanie tych funkcji tylko wtedy, gdy wymaga tego używane oprogramowanie lub system.

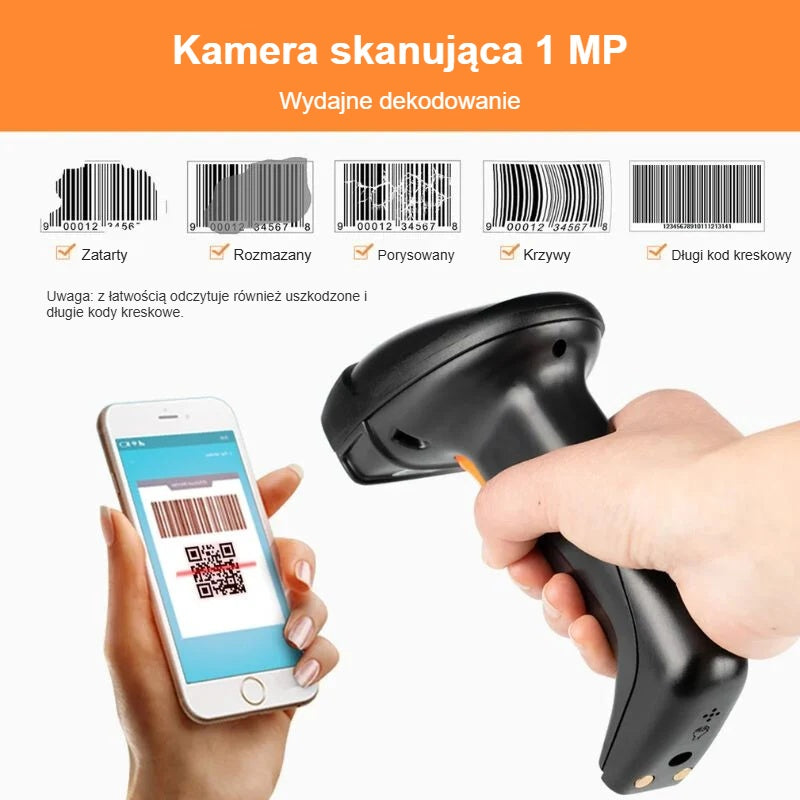

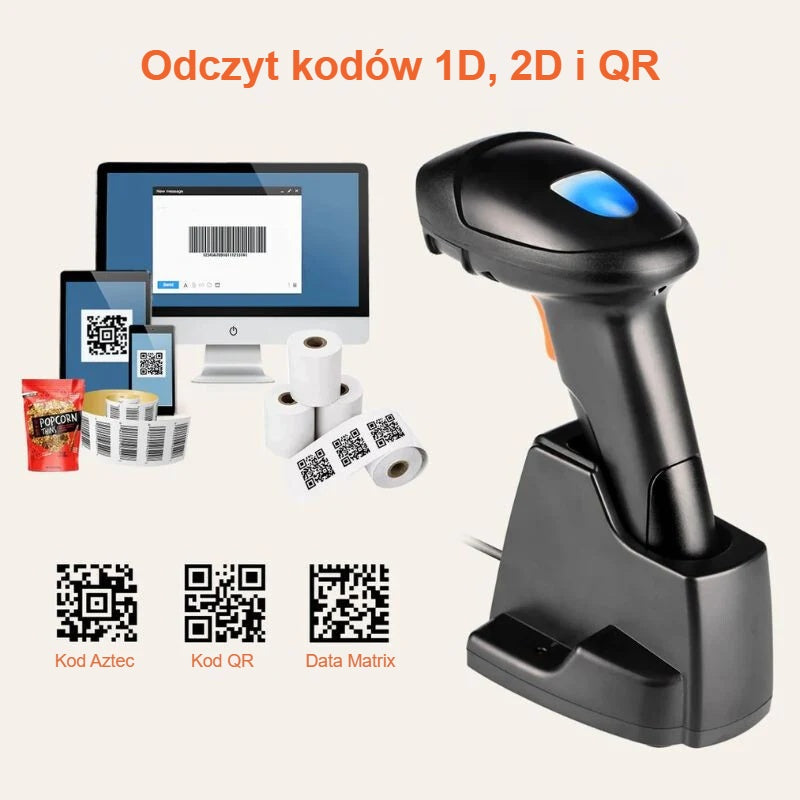

18. Obsługiwane typy kodów kreskowych

Urządzenie może odczytywać wiele powszechnie stosowanych kodów 1D i 2D.

Obsługiwane formaty mogą obejmować między innymi:

· UPC

· EAN

· Code 128

· GS1-128

· ISBT-128

· Code 39

· Code 93

· Codabar

· Plessey

· MSI

· GS1 DataBar

· PDF417

· Aztec

· MaxiCode

· Micro QR

· kod QR

Niektóre typy kodów kreskowych można niezależnie włączać lub wyłączać za pomocą kodów konfiguracyjnych.

19. Przywracanie ustawień fabrycznych

Jeśli urządzenie nie działa prawidłowo z powodu błędnego lub przypadkowo zmienionego ustawienia, można przywrócić jego stan fabryczny.

W tym celu należy zeskanować kod konfiguracyjny „Factory Reset” znajdujący się w instrukcji fabrycznej.

Po przywróceniu ustawień może być konieczne:

· ponowne nawiązanie połączenia bezprzewodowego;

· ponowne sparowanie połączenia Bluetooth;

· ponowne ustawienie żądanego układu klawiatury.

Przywracanie ustawień fabrycznych należy przeprowadzać tylko w razie potrzeby.

20. Dane techniczne

· Czujnik: CMOS 1280 × 800

· Oświetlenie: biała dioda LED

· Światło celownicze: czerwona dioda LED

· Wbudowany akumulator: 900 mAh

· Standard bezprzewodowy: 433 MHz ISM

· Temperatura pracy: od -20 °C do +50 °C

· Temperatura przechowywania: od -40 °C do +70 °C

· Wilgotność podczas pracy: 5–95%

· Tolerancja na światło otoczenia: 0–100 000 lx

· Czas czuwania: nawet kilka miesięcy, w zależności od warunków użytkowania

· Ciągły czas pracy: zależy od intensywności użytkowania i połączenia bezprzewodowego

21. Czyszczenie i konserwacja

· Przed czyszczeniem wyłącz urządzenie.

· Obudowę należy przecierać miękką, suchą lub lekko wilgotną ściereczką.

· Okienko skanera należy utrzymywać w czystości, ponieważ zabrudzenia mogą pogorszyć dokładność skanowania.

· Nie używaj agresywnych środków chemicznych, alkoholu ani środków czyszczących o właściwościach ściernych na powierzchni optycznej.

· Nie zanurzaj urządzenia w wodzie.

· Chroń urządzenie przed silnymi uderzeniami i upadkami.

22. Rozwiązywanie problemów

Urządzenie nie skanuje kodu kreskowego:
Sprawdź, czy kod kreskowy nie jest uszkodzony, czy odległość i kąt są odpowiednie oraz czy dany typ kodu kreskowego jest włączony.

Skanowanie kodu kreskowego zakończyło się powodzeniem, ale dane nie są wyświetlane:
Sprawdź połączenie bezprzewodowe lub Bluetooth oraz to, czy na komputerze aktywne jest pole wprowadzania tekstu.

Zeskanowane znaki są wyświetlane nieprawidłowo:
Sprawdź układ klawiatury komputera i skanera kodów kreskowych.

Urządzenie nie łączy się z odbiornikiem:
Podłącz ponownie odbiornik, uruchom ponownie skaner kodów kreskowych, a następnie w razie potrzeby ponownie przeprowadź parowanie.

Urządzenie nie reaguje prawidłowo na ustawienia:
Przywróć ustawienia fabryczne, a następnie skonfiguruj ponownie tylko niezbędne funkcje.

23. Ostrzeżenia dotyczące bezpieczeństwa

· Nie patrz bezpośrednio w źródło światła skanera.

· Nie rozbieraj urządzenia ani nie modyfikuj go.

· Nie używaj urządzenia z uszkodzonym akumulatorem ani uszkodzoną obudową.

· Trzymaj urządzenie z dala od silnych źródeł ciepła, otwartego ognia i nadmiernej wilgoci.

· Do ładowania i podłączania używaj odpowiedniego zasilania USB.

· Dzieci mogą korzystać z urządzenia wyłącznie pod nadzorem osoby dorosłej.

· Skanowanie kodów kreskowych konfiguracji zmienia działanie urządzenia, dlatego nie należy skanować ich przypadkowo.
