Przełącznik KVM HDMI TESmart na trzy monitory – 4 komputery, 3 monitory, 4K 60Hz, udostępnianie USB i dźwięku

1. Produktu bemutatása

Jest to przełącznik KVM HDMI 4×3 umożliwiający sterowanie 4 różnymi komputerami za pomocą jednej klawiatury i myszyprzy jednoczesnym korzystaniu z maksymalnie 3 monitorów .

Urządzenie obsługuje:

• rozszerzony tryb z 3 monitorami
• lustrzany tryb z 3 monitorami
• a także wyświetlanie przez 3 monitory obrazu z różnych komputerów

Urządzenie oferuje również porty USB 3.0, wyjście audio, złącze mikrofonowe, udostępnianie sieciowe, zdalne sterowanie na podczerwień oraz obsługę za pomocą skrótów klawiaturowych.

2. Najważniejsze cechy

• Sterowanie 4 komputerami za pomocą 1 klawiatury i 1 myszy
• Jednoczesne korzystanie z 3 monitorów
• Maksymalna obsługiwana rozdzielczość: 3840 × 2160 @ 60 Hz (4:4:4)
• kompatybilność z HDMI 2.0 HDCP 2.2
• 2 główne tryby wyświetlania HDCP 2.2
• USB 3.0
• błyskawiczny transfer danych Przedni
• USB-A i USB-C porty do ładowania i transmisji danych Wbudowane
• udostępnianie sieciowe RJ45 Audio L/R
• Blokada fokusu USB 3.0 USB-C Sterowanie:
  - przyciskami na panelu przednim
  - pilotem na podczerwień
  - skrótami klawiaturowymi
• Emulacja EDID zapewniająca stabilne wykrywanie wyświetlaczy
• Tryb Pass Through zapewniający lepszą kompatybilność z klawiaturami i myszami
• 3. Informacje dotyczące bezpieczeństwa


Przed użyciem przeczytaj poniższe informacje:

Urządzenie

• należy trzymać z dala od wody i wilgoci Czyść wyłącznie.
• suchą szmatką . Nie zakrywaj otworów wentylacyjnych.
• Nie umieszczaj urządzenia w pobliżu źródeł ciepła.
• Nie dotykaj urządzenia ani przewodu zasilającego mokrymi rękami.
• Podczas burzy lub w przypadku dłuższej przerwy w użytkowaniu
• odłącz zasilacz od gniazdka. Nie umieszczaj urządzenia ani baterii w pobliżu otwartego ognia lub nadmiernego ciepła.
• Nie rozmontowuj urządzenia ani nie próbuj naprawiać go samodzielnie.
• 4. Baterie do pilota


Do działania pilota potrzebne są

2 baterie AAA . Ważne:

baterie w większości przypadków nie są dołączone do opakowania ze względu na przepisy dotyczące transportu. 5. Zawartość opakowania

W opakowaniu znajdują się:

1 szt.

• 4 szt. przełącznik KVM HDMI 4×3
• kabel KVM 8 szt.
• kabel HDMI pilot na podczerwień
• 4 szt. przedłużacz podczerwieni
• 4 szt. zasilacz sieciowy 12 V
• 4 szt. instrukcja obsługi
• 4 szt. 2 szt.

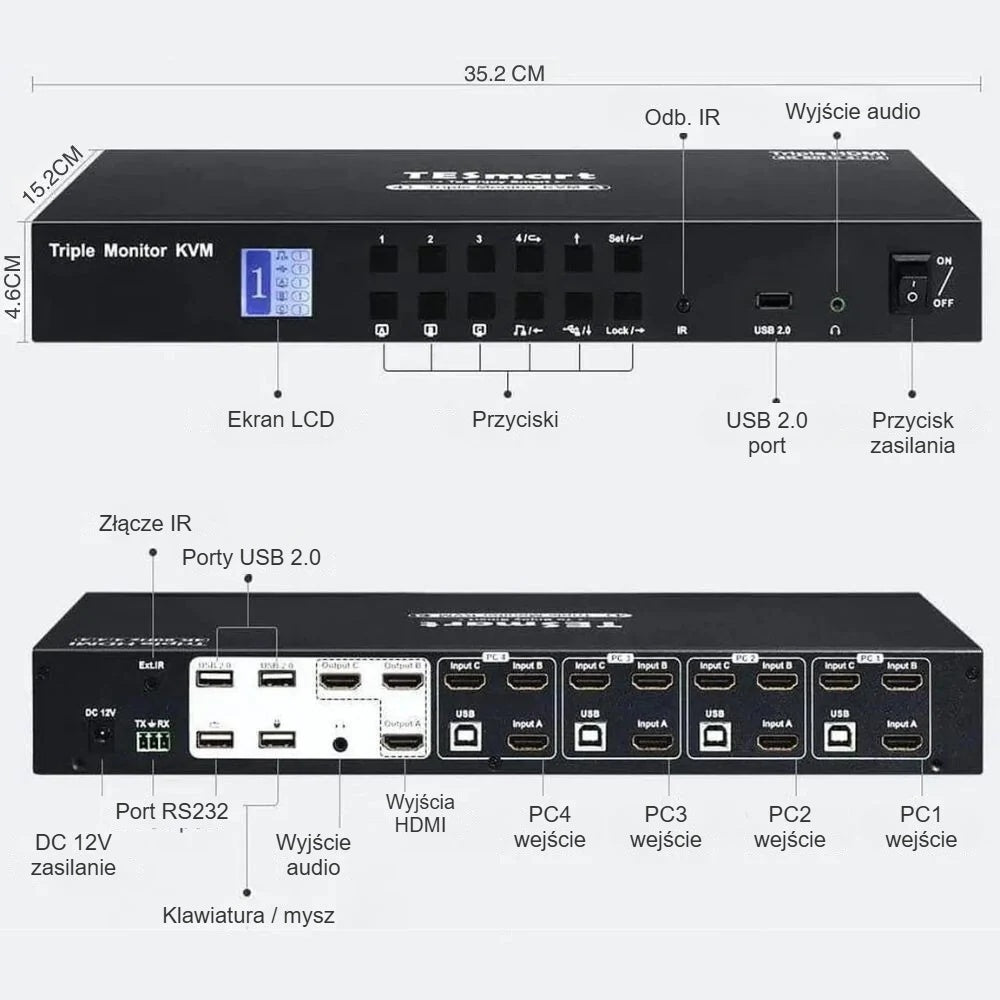

• uchwytów do szafy rack 6. Elementy sterujące i złącza


Elementy panelu przedniego

Na panelu przednim zazwyczaj znajdują się:

Przyciski 1–4

• – wybór komputera Przycisk wyboru wyświetlacza
• Blokada audio
• – blokada fokusu dźwięku Blokada USB
• – blokada fokusu USB Góra / Dół / Lewo / Prawo
• przyciski nawigacyjne Blokada
• – blokowanie Ustaw
• – ustawienie / potwierdzenie Wyświetlacz LCD
• – wyświetlanie bieżącego stanu Czujnik podczerwieni
• Porty USB-A i USB-C
• – do transmisji danych i ładowania – adatátvitelre és töltésre
• Wejście mikrofonowe
• Wyjście audio L/R


Złącza na tylnym panelu

• 4 grupy wejść PC
• dla każdej grupy wejść:
  - 3 wejścia HDMI
  - 1 port USB
• 3 wyjścia HDMI do monitorów
• standardowe porty USB 3.0
• Port sieciowy RJ45
• Port IR EXT
• Złącze zasilania DC 12 V


7. Uruchomienie

Przygotowanie

Przed podłączeniem:

• przygotuj wystarczającą ilość miejsca,
• uporządkuj kable,
• zaleca się oznaczenie kabli.

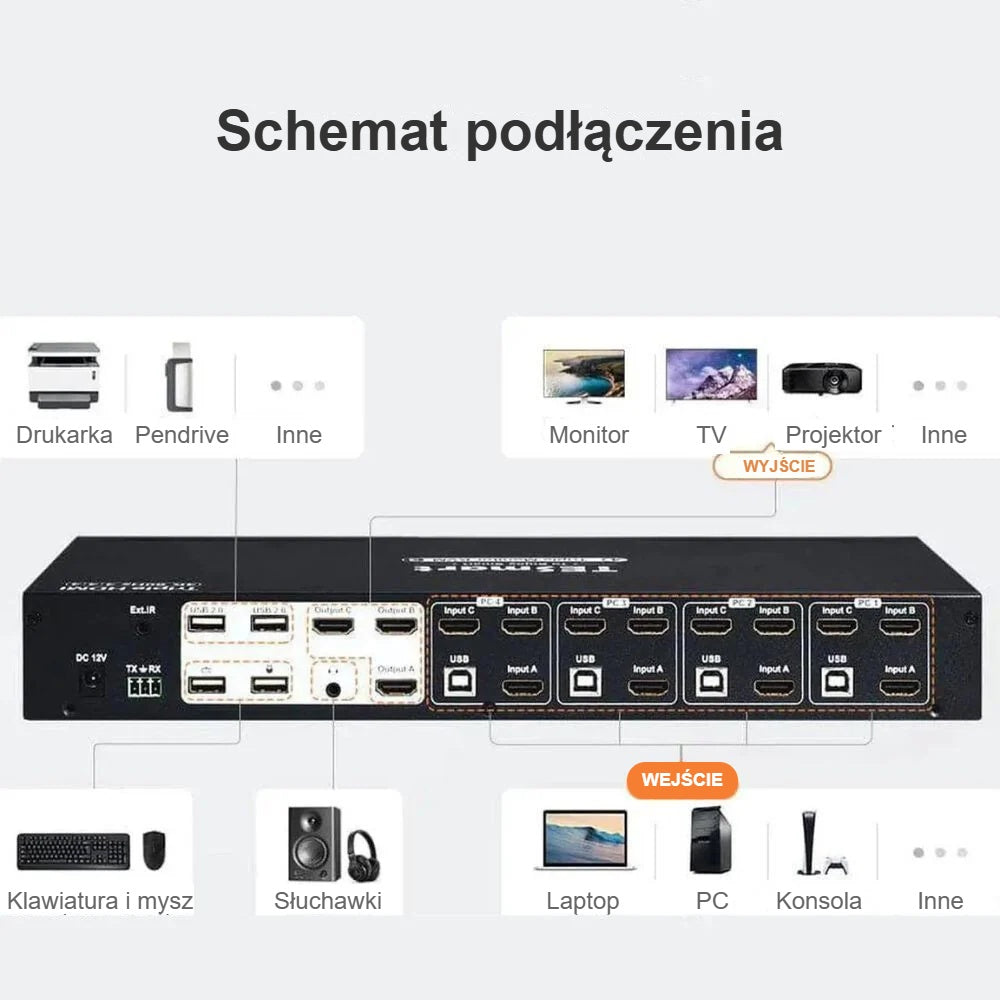

Etapy podłączania

1. Podłączanie PC1
   Podłącz pierwszy komputer do odpowiedniej grupy wejść.
2. Podłączanie PC2–PC4
   W ten sam sposób podłącz pozostałe komputery.
3. Podłączanie klawiatury i myszy
   Podłącz zewnętrzną klawiaturę i mysz do odpowiedniego wejścia KVM.
4. Podłączanie urządzeń USB 3.0
   Pendrive, zewnętrzny dysk SSD lub inne urządzenie USB można podłączyć do standardowych portów USB 3.0.
5. Podłączanie monitorów
   Połącz 3 wyjścia HDMI KVM z 3 monitorami.
6. Podłączanie urządzenia audio
   W razie potrzeby podłącz głośnik lub słuchawki do wyjścia L/R.
7. Podłączanie sieci
   Aby korzystać z funkcji sieciowych, podłącz kabel sieciowy do portu RJ45, a jego drugi koniec do routera lub przełącznika.
8. Podłączanie zasilania
   Podłącz zasilacz 12 V, a następnie włącz urządzenie.

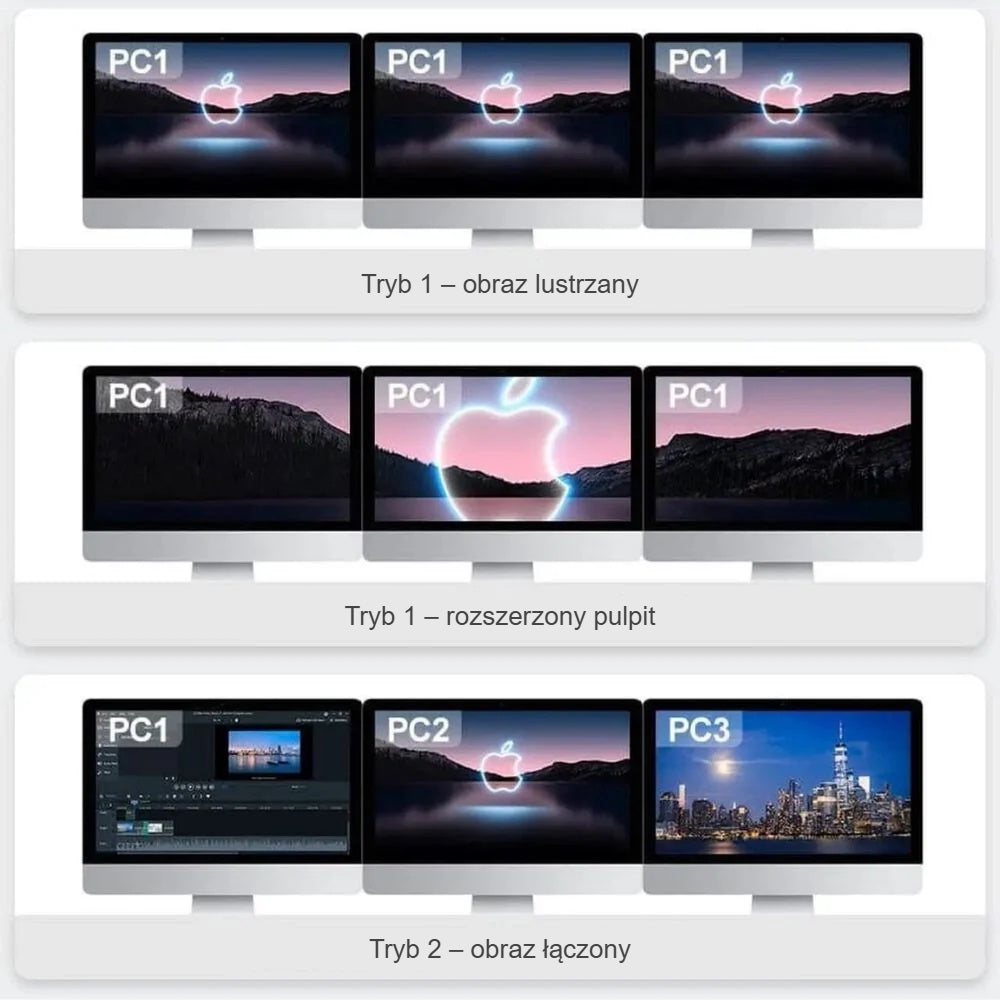

8. Tryby wyświetlania

Urządzenie obsługuje 2 główne tryby wyświetlania. támogat.

Tryb 1 – Wyświetlanie jednego komputera na 3 monitorach

W tym trybie obraz wybranego komputera jest wyświetlany na wszystkich trzech monitorach.

Może to być:

• wyświetlanie lustrzanelub
• wyświetlanie rozszerzone

Zależy to również od ustawień wyświetlania systemu operacyjnego danego komputera.

Tryb 2 – Różne komputery na różnych monitorach

W tym trybie każdy z trzech monitorów może wyświetlać obraz z innego komputera.

Na przykład:

• Monitor A → PC3
• Monitor B → PC1
• Monitor C → PC4

Uwaga: gdy monitory wyświetlają obraz z różnych komputerów, fokus można również przełączać za pomocą skrótów klawiaturowych.

9. Wbudowany moduł ładowania

Przednie porty urządzenia i USB-C porty do ładowania i transmisji danych :

• mogą ładować telefony, tablety i inne urządzenia,
• a jednocześnie służyć do transmisji danych.

Porty obsługują standard BC 1.2 i automatycznie dostosowują napięcie oraz natężenie prądu.

10. Wbudowany przełącznik sieciowy

Wbudowana funkcja sieciowa KVM umożliwia korzystanie z jednego kabla sieciowego RJ45 podłączone komputery łączyły się z siecią przewodową.

Zalety:

• stabilniejsze połączenie niż większość połączeń bezprzewodowych
• nawet 100 Mbps połączenie przewodowe
• potrzeba mniejszej liczby kabli sieciowych

11. Ustalanie niezależnego fokusu dźwięku i USB

Urządzenie może niezależnie ustalać:

• wyjście dźwięku L/R
• wyjście dźwięku fokus urządzeń USB 3.0

Oznacza to na przykład, że:

• możesz przełączyć obraz na inny komputer,
• podczas gdy dźwięk lub urządzenie USB nadal pozostaje przypisane do poprzedniego komputera.

Fokus dźwięku i USB można ustalać niezależnie od siebie .

12. Automatyczne skanowanie (Auto Scan)

Funkcja automatycznego skanowania automatycznie przełącza się w określonych odstępach między włączonymi i podłączonymi komputerami.

Jest przydatna na przykład:

• do nadzoru,
• do monitorowania stanu wielu komputerów.

Po włączeniu na wyświetlaczu LCD pojawi się napis „SCAN” .

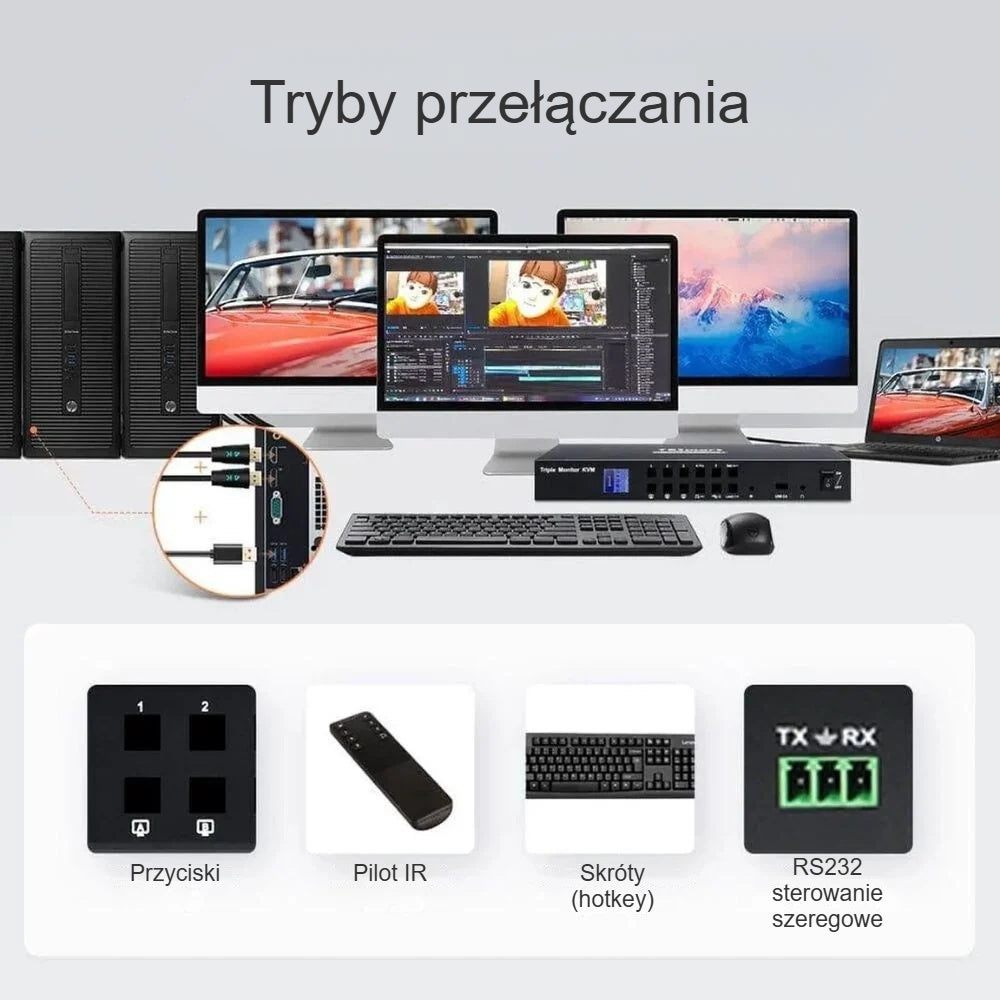

13. Sterowanie przyciskami na panelu przednim

– wybór komputera

• Bezpośrednio wybierają jeden z komputerów.
• Wtedy wszystkie trzy wyświetlacze pokazują obraz z wybranego komputera.

Blokada audio

• Najpierw naciśnij ten przycisk,
• a następnie przyciskami 1–4 wybierz, obraz z którego komputera ma wyświetlać dany monitor.

– blokada fokusu dźwięku

• Przypisuje dźwięk do bieżącego komputera lub zwalnia to przypisanie.

– blokada fokusu USB

• Przypisuje urządzenia USB 3.0 do bieżącego komputera lub zwalnia to przypisanie.


– blokowanie

• Blokuje KVM.
• Po zablokowaniu:
  - wyświetlacze mogą zostać wygaszone,
  - dźwięk może zostać zatrzymany,
  - jasność może zostać zmniejszona do minimum,
  - przyciski mogą stać się nieaktywne.

Odblokowanie: do odblokowania wymagaane jest hasło.

Hasło domyślne: 1234

Przywracanie ustawień fabrycznych: przytrzymując przycisk – blokowanie przez około 10 sekund można przywrócić ustawienia fabryczne.

– ustawienie / potwierdzenie

Służy do wejścia do menu ustawień. W menu można między innymi skonfigurować:

• zapisane wcześniej sceny
• włączanie/wyłączanie automatycznego skanowania
• interwał automatycznego skanowania
• włączanie/wyłączanie sygnału dźwiękowego
• klawisz aktywujący skróty klawiszowe
• jasność ekranu
• zmianę hasła


14. Korzystanie z pilota

Główne funkcje dostępne za pomocą pilota na podczerwień:

• wybór komputera 1–4
• wybór wyświetlacza
• włączanie i wyłączanie automatycznego skanowania
• sterowanie menu
• przełączanie fokusu

Jeśli KVM jest zamontowany w szafie rack, można używać zasilacz sieciowy 12 V również pilota.

15. Skróty klawiszowe

Ważne

Skróty klawiszowe działają prawidłowo tylko wtedy, gdy klawiatura jest prawidłowo podłączona do odpowiedniego portu klawiatury KVM.

Domyślny klawisz aktywujący

Fabrycznym klawiszem aktywującym jest: Right Ctrl

Alternatywy:

• Scroll Lock
• Left Ctrl

Skróty klawiszowe:

1. Naciśnij szybko dwukrotnie klawisz aktywacji.
2. Po usłyszeniu sygnału dźwiękowego w ciągu 3 sekund wprowadź żądane polecenie.


Główne skróty klawiszowe

Wybór poprzedniego wejścia

• Right Ctrl → Right Ctrl → PgUp


Wybór następnego wejścia

• Right Ctrl → Right Ctrl → PgDn


Wybór portu według numeru

• Right Ctrl → Right Ctrl → 1 / 2 / 3 / 4


Przełączanie fokusu wyświetlacza w trybie 2

• Right Alt → Right Alt


Wybór komputera przypisanego do danego monitora w trybie 2

• Monitor A: Right Ctrl → Right Ctrl → ← → 1–4
• Monitor B: Right Ctrl → Right Ctrl → ↓ → 1–4
• Monitor C: Right Ctrl → Right Ctrl → ↑ → 1–4


Przełączanie fokusu USB 3.0 między 2 komputerami

• Right Ctrl → Right Ctrl → ↑


Przełączanie fokusu audio między 2 komputerami

• Right Ctrl → Right Ctrl → ↓


Włączanie/wyłączanie sygnału dźwiękowego

• Right Ctrl → Right Ctrl → F11


Włączanie trybu automatycznego skanowania

• Right Ctrl → Right Ctrl → Space


Zwiększanie/zmniejszanie czasu automatycznego skanowania

• Right Ctrl → Right Ctrl → +
• Right Ctrl → Right Ctrl → -


Wyjście z trybu automatycznego skanowania

• Esc


16. Zmiana klawisza aktywacji skrótów klawiszowych

Klawisz aktywacji skrótów klawiszowych można zmienić na kilka sposobów.

Dostępne klawisze aktywacji

• Right Ctrl
• Scroll Lock
• Left Ctrl


Zmiana w menu

Można go ustawić w odpowiedniej opcji w menu LCD.

Szybkie przełączanie za pomocą klawiatury

Kombinacje przełączają cyklicznie między trzema opcjami:

• Right Ctrl → Right Ctrl → F1
• Scroll Lock → Scroll Lock → F1
• Left Ctrl → Left Ctrl → F1


17. Tryb Pass Through

Tryb Pass Through służy do poprawy kompatybilności klawiatury i myszy.

Zalety:

• lepsza współpraca z niektórymi klawiaturami i myszami
• możliwość korzystania z większej liczby funkcji specjalnych
• działanie bardziej zbliżone do bezpośredniego połączenia z komputerem

baterie w większości przypadków bieżąca wersja nie obsługuje połączenia Bluetooth z klawiaturą i myszą w tym trybie.

Uwagi dotyczące kompatybilności

W instrukcji wymieniono kilka przetestowanych modeli, między innymi urządzenia takich marek jak:

• Logitech
• Dell
• Rapoo
• Razer
• Corsair
• Microsoft

.

18. Gwarancja

Producent udziela na produkt 1 roku gwarancji na wady materiałowe i produkcyjne.

Gwarancja nie obejmuje usterek powstałych wskutek:

• niewłaściwego użytkowania,
• uszkodzeń mechanicznych,
• uszkodzeń elektrycznych,
• modyfikacji lub nieautoryzowanych napraw.

W przypadku naprawy po upływie gwarancji jej koszt może zostać naliczony na podstawie ceny części i robocizny.
