1. Przeznaczenie produktu

Za pomocą rozdzielacza HDMI sygnał obrazu i dźwięku z jednego źródła HDMI można jednocześnie przesyłać do kilku wyświetlaczy W zależności od modelu jedno źródło HDMI można podłączyć do:.

2 wyświetlaczy – model 1×2

• 4 wyświetlaczy – model 1×4
• 8 wyświetlaczy – model 1×8
• 16 wyświetlaczy – model 1×16
• Podłączone wyświetlacze wyświetlają obraz i odtwarzają dźwięk z tego samego źródła HDMI.

Można używać na przykład z:

komputerem

• odtwarzaczem DVD/Blu-ray
• dekoderem
• rejestratorem DVR
• konsolą PS3/PS4 lub inną konsolą do gier
• odtwarzaczem multimedialnym
• 2. Najważniejsze cechy


Przesyłanie jednego sygnału wejściowego HDMI do wielu wyświetlaczy

• Maksymalna rozdzielczość:
• 3840 × 2160 @ 60 Hz Obsługa 4K 60 Hz 4:4:4
• Maksymalna szybkość transmisji danych: 18 Gbit/s
• Zgodność z HDCP 2.2 HDR10
• Dolby Vision Do
• 36 bitów/piksel Deep Color 18 Gbit/s
• Inteligentne 18 Gbit/s
• zarządzanie EDID Obsługiwane formaty dźwięku: 18 Gbit/s
• - LPCM 7.1
  - Dolby TrueHD
  - Dolby Digital Plus
  - DTS-HD Master Audio Urządzenie obsługuje również wyświetlacze o różnych rozdzielczościach, na przykład:
  - 1920 × 1080 @ 60 Hz
  - 3840 × 2160 @ 60 Hz
• 3. Zawartość opakowania
  1 szt. rozdzielacza HDMI

• 1 szt. zasilacza sieciowego




1 szt. instrukcji obsługi

• Zasilacz
• Wymagany zasilacz zależy od modelu:
• niektóre modele:

DC 5 V

model 1×16:

• DC 12 V Zawsze używaj zasilacza dołączonego do produktu.
• 4. Elementy obsługowe rozdzielacza HDMI 1×2 Model 1×2 rozdziela jedno wejście HDMI na dwa wyjścia HDMI.


1. DC 5V

Złącze zasilacza sieciowego.

2. HDMI INPUT

Do podłączenia źródła sygnału HDMI.

3. HDMI OUTPUT 1–2

Do podłączenia dwóch wyświetlaczy.

4. Output Status LED

Diody LED wskazujące stan wyjść HDMI.

5. Power Status LED

Świeci, gdy urządzenie jest prawidłowo zasilane.

6. Przycisk Mode / EDID

Służy do wyboru trybu działania EDID.

5. Elementy obsługowe rozdzielacza HDMI 1×4

Model 1×4 przesyła jedno wejście HDMI do maksymalnie czterech wyświetlaczy.

Złącza i wskaźniki

DC 5V

– wejście zasilania

HDMI INPUT

• – podłączenie źródła HDMI HDMI OUTPUT 1–4
• – podłączenie wyświetlaczy Przycisk EDID Mode
• – wybór trybu EDID Diody LED Output Status
• – wskazują stan poszczególnych wyjść Dioda LED Input Status
• – wskazuje stan wejściowego sygnału HDMI Przełącznik zasilania
• – włącznik/wyłącznik Dioda LED Power Status
• – wskaźnik zasilania 6. Elementy obsługowe rozdzielacza HDMI 1×8
• Model 1×8 przesyła jeden sygnał HDMI do maksymalnie ośmiu wyświetlaczy. Główne złącza:


wejście zasilania

8 złączy HDMI OUTPUT

diody LED stanu wyjść

• – podłączenie źródła HDMI tápbemenet
• – podłączenie wyświetlaczy
• 8 db HDMI OUTPUT
• kimeneti állapotjelző LED-ek
• dioda LED sygnalizująca zasilanie
• włącznik/wyłącznik


7. Elementy sterujące rozdzielaczem HDMI 1×16

Model 1×16 przesyła sygnał z jednego źródła HDMI do maksymalnie 16 wyświetlaczy .

diody LED stanu wyjść

• DC 12 V tápbemenet
• – podłączenie wyświetlaczy
• 16 wyjść HDMI OUTPUT
• kimeneti állapotjelző LED-ek
• dioda LED sygnalizująca zasilanie
• włącznik/wyłącznik

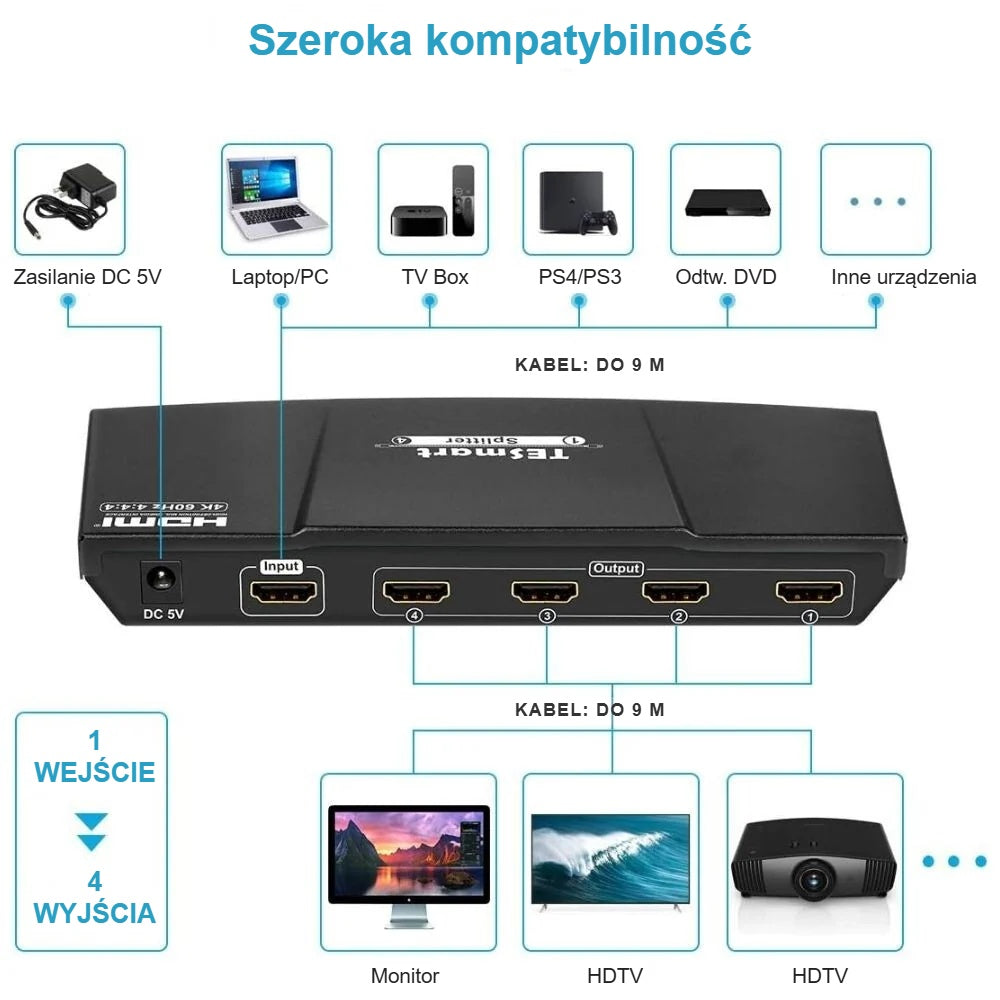

8. Podłączanie urządzenia

Krok 1 – Podłączanie źródła HDMI

Podłącz używane urządzenie HDMI do wejścia – podłączenie wyświetlaczy rozdzielacza.

Na przykład:
DVD / komputer / konsola do gier → HDMI INPUT

Krok 2 – Podłączanie wyświetlaczy

Za pomocą kabli HDMI podłącz monitory lub telewizory do wyjść HDMI OUTPUT .

W zależności od modelu:

• 1×2 → maksymalnie 2 wyświetlacze
• 1×4 → maksymalnie 4 wyświetlacze
• 1×8 → maksymalnie 8 wyświetlaczy
• 1×16 → maksymalnie 16 wyświetlaczy

Nie trzeba używać wszystkich wyjść.

Krok 3 – Zasilanie

Podłącz dołączony do urządzenia zasilacz sieciowy.

Następnie włącz rozdzielacz, jeśli dany model ma osobny włącznik zasilania .

Krok 4 – Włączanie urządzeń

Zalecana kolejność:

1. Włącz źródło HDMI
2. Włącz rozdzielacz HDMI
3. Włącz wyświetlacze

Na podłączonych wyświetlaczach powinien być wyświetlany ten sam sygnał ze źródła HDMI.

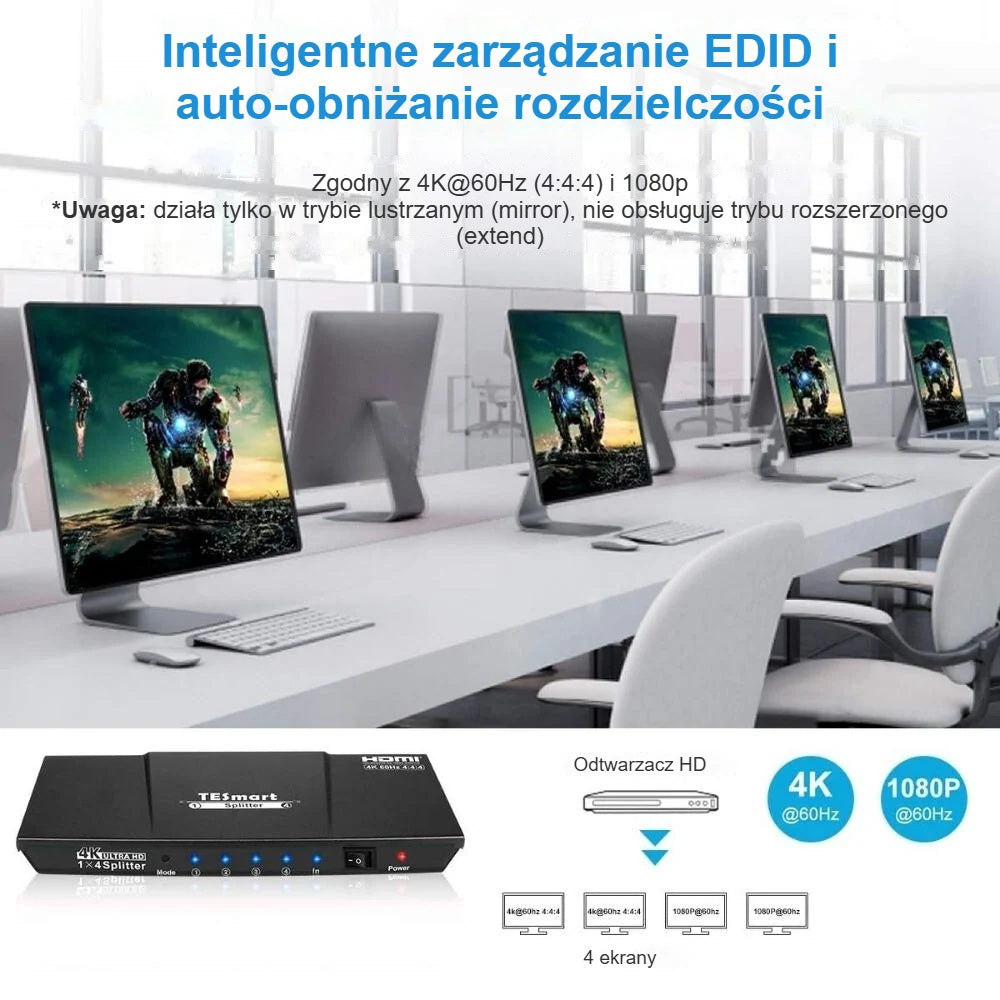

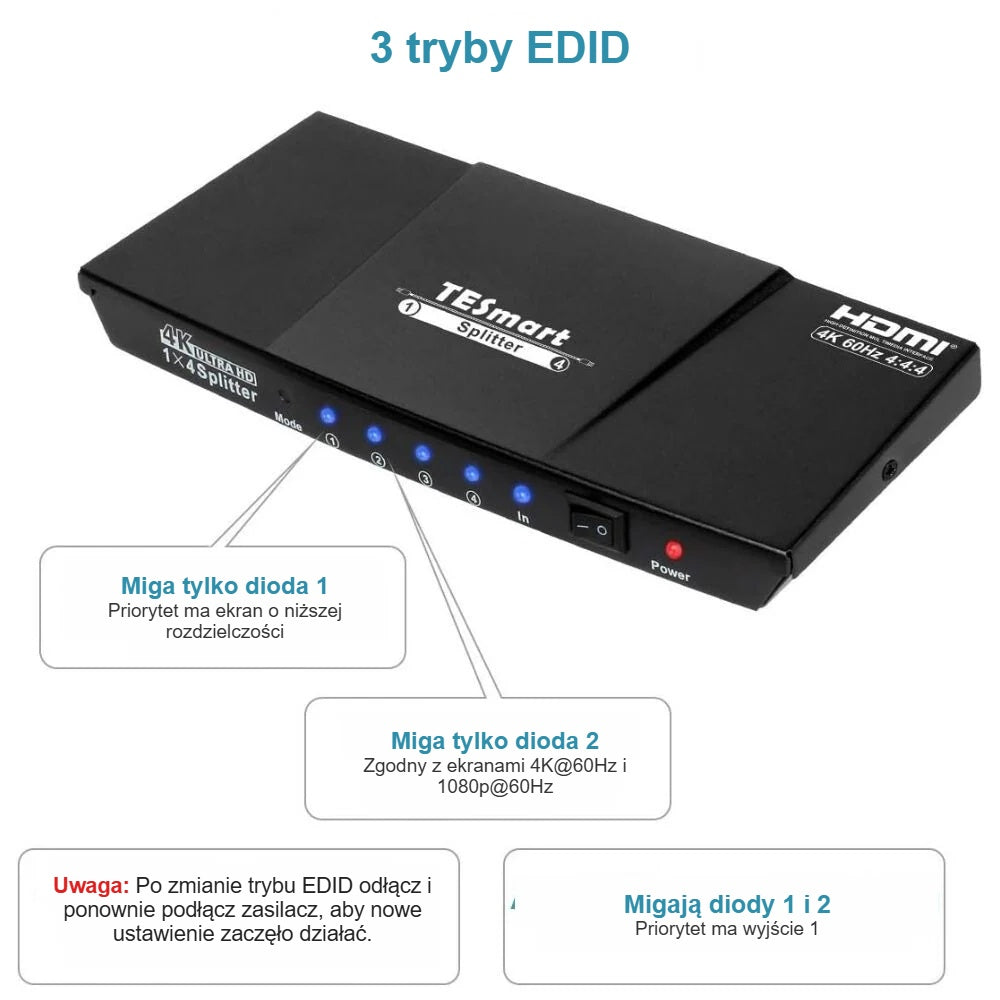

9. Funkcja EDID – modele 1×2 i 1×4

Dzięki EDID rozdzielacz określa, jakie formaty obrazu i dźwięku mogą być używane z podłączonymi wyświetlaczami.

Przyciskiem Mode / EDID można wybrać różne tryby działania.

Tryb EDID 1

Miga tylko dioda LED1

Pierwszeństwo ma wyświetlacz o niższej rozdzielczości.

Może to być przydatne w przypadku korzystania z monitorów lub telewizorów o różnych rozdzielczościach.

Tryb EDID 2

Miga tylko dioda LED2

Tryb zgodności do jednoczesnego korzystania z wyświetlaczy 4K i 1080p.

Ten tryb jest zalecany, jeśli na przykład:

• jeden wyświetlacz obsługuje 4K,
• a drugi wyświetlacz Full HD.


Tryb EDID 3

Diody LED1 i LED2 migają jednocześnie

Pierwszeństwo ma wyświetlacz podłączony do wyjścia OUTPUT 1 .

W tym trybie rozdzielacz dostosowuje się do możliwości wyświetlacza podłączonego do pierwszego wyjścia.

10. Korzystanie z wyświetlaczy o różnych rozdzielczościach

Urządzenie umożliwia jednoczesne podłączenie wyświetlaczy o różnych rozdzielczościach, na przykład:

• jeden wyświetlacz: 4K 3840 × 2160 @ 60 Hz
• drugi wyświetlacz: Full HD 1920 × 1080 @ 60 Hz

W modelach 1×2 i 1×4 w razie potrzeby wybierz odpowiedni tryb EDID.

Ważne

Kompatybilność wyświetlaczy i urządzenia źródłowego może wpływać na dostępną rozdzielczość.

Opis producenta wyraźnie ostrzega również, że jednoczesne korzystanie z niektórych monitorów 2K i 4K może powodować problemy ze zgodnością lub nieprawidłowe wyświetlanie obrazu.

11. Diody LED stanu

Dioda zasilania

Świeci, gdy splitter jest prawidłowo zasilany.

Dioda wejściowa

W modelach wyposażonych w ten wskaźnik świeci, gdy urządzenie wykryje aktywny sygnał wejściowy HDMI.

Diody wyjściowe

Dioda LED odpowiadająca danemu wyjściu HDMI świeci, gdy urządzenie wykryje aktywne połączenie z wyświetlaczem.

12. Korzystanie z rozdzielczości 4K

Urządzenie obsługuje maksymalnie:

3840 × 2160 @ 60 Hz, 4:4:4

przesyłanie obrazu w tej rozdzielczości.

Aby format 4K@60 Hz działał prawidłowo, cały łańcuch HDMI musi go obsługiwać:

• źródło HDMI
• splitter
• wyświetlacz
• kable HDMI

Jeśli którekolwiek z tych urządzeń obsługuje tylko niższą rozdzielczość, system może używać niższej rozdzielczości.

13. Rozwiązywanie problemów

Brak obrazu na żadnym wyświetlaczu

Sprawdź:

• czy splitter jest zasilany;
• czy świeci dioda zasilania;
• czy źródło HDMI jest włączone;
• czy wejściowy kabel HDMI jest prawidłowo podłączony;
• czy monitory lub telewizory są ustawione na właściwe wejście.


Obraz jest tylko na jednym wyświetlaczu

Sprawdź kabel HDMI danego wyjścia oraz stan diody wyjściowej.

Spróbuj podłączyć wyświetlacz do innego wyjścia HDMI.

Jeden wyświetlacz obsługuje 4K, a drugi 1080p i obraz jest nieprawidłowy

Za pomocą przycisku EDID wybierz tryb zgodności 4K + 1080p, jeśli jest dostępny w danym modelu.

Obraz 4K miga lub okresowo znika

Spróbuj użyć:

• krótszego kabla HDMI;
• kabla HDMI lepszej jakości, obsługującego transmisję 4K@60Hz;
• niższej rozdzielczości.


Obraz jest, ale nie ma dźwięku

Sprawdź:

• czy wyświetlacz obsługuje format dźwięku wysyłany przez źródło;
• czy ustawienie EDID jest prawidłowe;
• czy wyjście audio źródła HDMI jest ustawione na HDMI.


14. Ważne informacje

• To urządzenie jest splitterem HDMI, który przesyła ten sam sygnał ze źródła HDMI do wielu wyświetlaczy.
• Nie można go używać do przełączania między wieloma różnymi źródłami HDMI.
• Urządzenie jest zgodne z HDCP 2.2.
• Aby przesyłać HDR10 i Dolby Vision, zarówno źródło, jak i wyświetlacz muszą obsługiwać dany format.
• W przypadku 4K@60Hz należy użyć odpowiedniego kabla HDMI.
• Używaj wyłącznie zasilacza o napięciu odpowiednim dla urządzenia.
• Model 1×16 ma napięcie 12 V, natomiast mniejsze wersje opisane w instrukcji korzystają z zasilania 5 V .
• Używaj urządzenia w suchym, dobrze wentylowanym miejscu i chroń je przed wilgocią, nadmiernym ciepłem oraz bezpośrednim działaniem promieni słonecznych.
