1. Przeznaczenie produktu

A Matryca HDMI 4×2 umożliwia podłączenie maksymalnie 4 źródeł sygnału HDMI do 2 niezależnych wyświetlaczy HDMI.

Oba wyjścia można sterować niezależnie, dzięki czemu:

• na obu wyświetlaczach można wyświetlać ten sam sygnał HDMI lub
• na każdym z dwóch wyświetlaczy można wyświetlać inne źródło HDMI.

Można jednocześnie podłączyć komputer, konsolę do gier, odtwarzacz DVD lub DVR, a następnie przesyłać ich obraz według uznania na dwa monitory lub telewizory.

2. Najważniejsze cechy

• 4 wejścia HDMI
• 2 wyjścia HDMI
• Dwa wyjścia HDMI można przełączać niezależnie od siebie
• Maksymalna obsługiwana rozdzielczość: 3840 × 2160 @ 30 Hz (Ultra HD 4K)
• Obsługa głębi kolorów do 36 bitów/piksel HDCP 1.3
• kompatybilność Inteligentne
• wykrywanie EDID Kompatybilność z większością źródeł sygnału HDMI i wyświetlaczy
• Maksymalna długość kabla HDMI: około
• 10 metrów Cyfrowe wyjście audio S/PDIF HDCP 1.3
• Obsługiwane formaty audio:
  - LPCM 7.1
  - Dolby TrueHD
  - Dolby Digital Plus
  - DTS-HD Master Audio
• Sterowanie:
• - przyciskami na panelu przednim
  - pilotem na podczerwień
  3. Zawartość opakowania




1 szt. matrycy HDMI 4×2

• 1 szt. zasilacza sieciowego DC 5 V
• 1 szt. pilota na podczerwień
• 1 szt. instrukcji obsługi

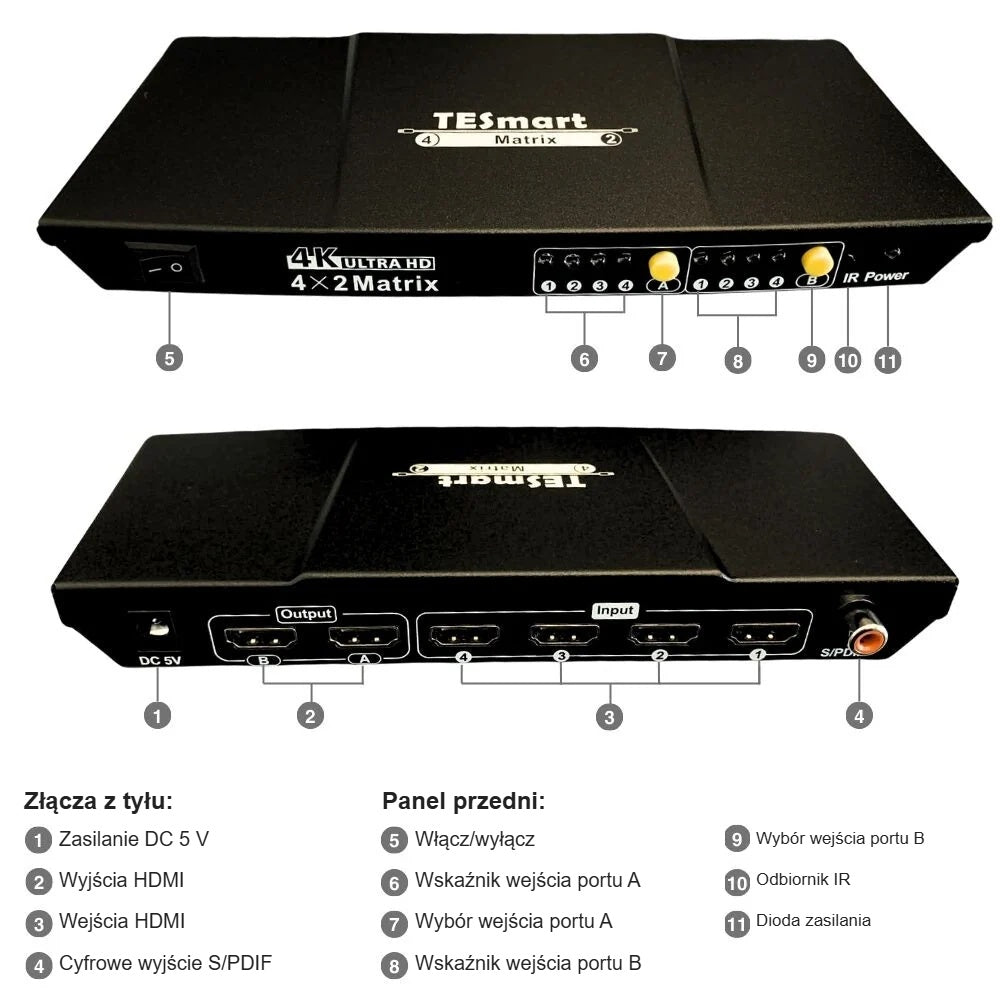

• 4. Złącza i elementy sterujące


Złącza na tylnym panelu

1. DC 5V – wejście zasilania

Służy do podłączenia dołączonego zasilacza sieciowego 5 V.

2. HDMI OUTPUT A i B – wyjścia HDMI

Do podłączenia dwóch monitorów, telewizorów lub innych wyświetlaczy HDMI.

3. HDMI INPUT 1–4 – wejścia HDMI

Do podłączenia maksymalnie czterech źródeł sygnału HDMI, takich jak:

komputer

• laptop
• odtwarzacz DVD/Blu-ray
• konsola do gier
• DVR
• odtwarzacz multimedialny
• 4. S/PDIF audio output

Do przesyłania cyfrowego sygnału audio do kompatybilnego wzmacniacza, systemu audio lub innego urządzenia wyposażonego w wejście S/PDIF.
Elementy sterujące na panelu przednim

5. Power – włącznik/wyłącznik

Służy do włączania i wyłączania urządzenia.

6. Diody LED wskaźnika wejścia Output A

Pokazują, które wejście jest obecnie wybrane dla

wyjścia HDMI A . 7. Przycisk wyboru Output A

Służy do wyboru wejścia przypisanego do wyjścia HDMI A.

8. Diody LED wskaźnika wejścia Output B

Pokazują, które wejście jest obecnie wybrane dla

wyjścia HDMI B . 7. Przycisk wyboru Output A

9. Przycisk wyboru Output B

Służy do wyboru wejścia przypisanego do wyjścia HDMI B.

10. Odbiornik podczerwieni

Odbiera sygnał z dołączonego pilota na podczerwień.

11. Zasilanie — kontrolka LED

Świeci, gdy urządzenie jest włączone.

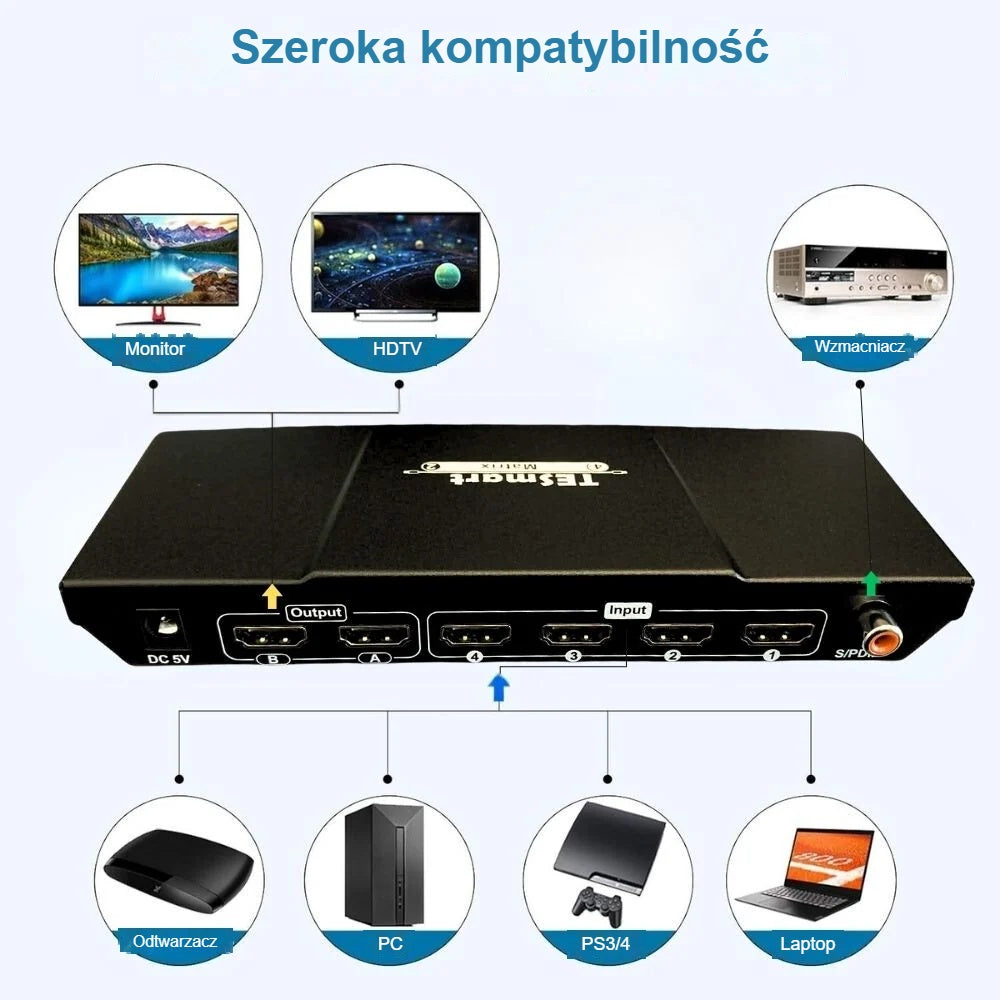

5. Podłączanie urządzenia

1. Podłączanie źródeł sygnału HDMI

Podłącz urządzenia, których chcesz używać, do wejść HDMI INPUT 1–4 Matrix.

Na przykład:

• INPUT 1 → komputer
• INPUT 2 → konsola do gier
• INPUT 3 → odtwarzacz DVD/Blu-ray
• INPUT 4 → DVR lub inne urządzenie HDMI

Nie trzeba używać wszystkich czterech wejść.

2. Podłączanie wyświetlaczy

Podłącz dwa telewizory lub monitory do wyjść:

• HDMI OUTPUT A
• HDMI OUTPUT B

Urządzenia można używać także z jednym wyświetlaczem.

3. Podłączanie zewnętrznego systemu audio

Jeśli chcesz używać oddzielnego wzmacniacza lub systemu audio, podłącz go do cyfrowego wyjścia audio Matrix

S/PDIF . 4. Zasilanie

Podłącz do urządzenia dołączony

zasilacz sieciowy DC 5 V , a następnie podłącz go do gniazda sieciowego. 5. Włączanie

Włącz:

źródła sygnału HDMI,

1. wyświetlacze,
2. a następnie przełącznik HDMI Matrix.
3. 6. Wybór wejścia


Dwa wyjścia HDMI można sterować

niezależnie od siebie Output A.

Naciśnięcie przycisku wyboru

A umożliwia przełączanie między wejściami HDMI 1–4. Odpowiednia dioda LED wskazuje aktualnie wybrane wejście.

Output B

Za pomocą przycisku wyboru

A B można osobno wybrać wejście wyświetlane na drugim ekranie.

Przykład

Można na przykład ustawić:

• OUTPUT A → INPUT 1, komputer
• OUTPUT B → INPUT 4, konsola do gier

Oba wyjścia mogą jednak również korzystać z tego samego źródła:

• OUTPUT A → INPUT 2
• OUTPUT B → INPUT 2

W takim przypadku na obu wyświetlaczach pojawi się obraz z tego samego urządzenia.

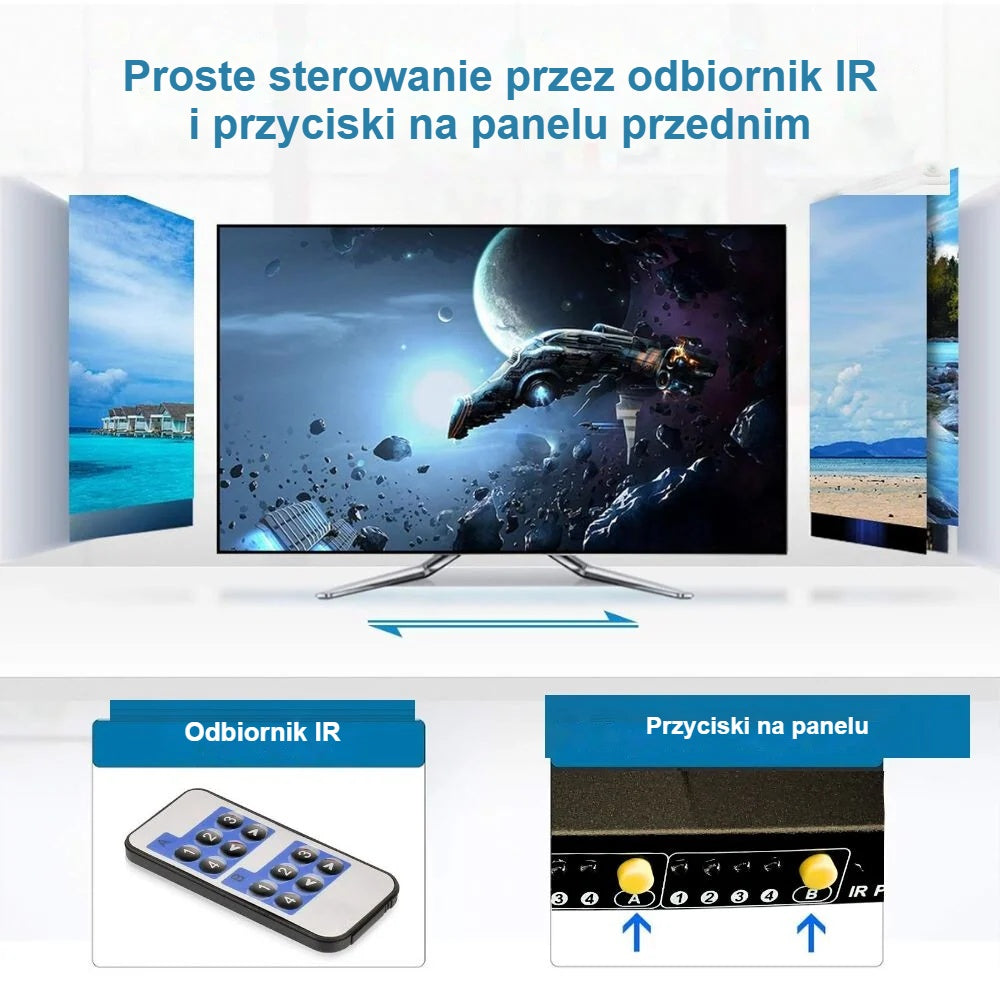

7. Korzystanie z pilota

Pilot ma osobny rząd przycisków dla wyjścia A i B .

Sterowanie OUTPUT A

Przycisk 1 / 2 / 3 / 4

Bezpośrednio wybiera odpowiednie wejście HDMI.

• 1 → HDMI INPUT 1
• 2 → HDMI INPUT 2
• 3 → HDMI INPUT 3
• 4 → HDMI INPUT 4

Przycisk <
Przełączenie na poprzednie wejście HDMI.

Przycisk >
Przełączenie na następne wejście HDMI.

Sterowanie OUTPUT B

Dolny rząd przycisków oznaczony literą B steruje wyjściem HDMI B w taki sam sposób.

• 1–4: bezpośredni wybór wejścia
• <: poprzednie wejście
• >: następne wejście

Wyjścia A i B można regulować niezależnie.

8. Bateria pilota

Pilot działa z baterią guzikową CR2025 .

Przed pierwszym użyciem sprawdź komorę baterii. Jeśli między baterią a stykiem znajduje się plastikowa płytka izolacyjna, wyciągnij ją przed użyciem.

Hosszabb használaton kívüli időszak esetén az elem élettartamának növelése érdekében az elem eltávolítható a távirányítóból.

9. Funkcja EDID

Urządzenie wykorzystuje inteligentne rozpoznawanie EDID .

Dzięki EDID matryca HDMI otrzymuje informacje o obsługiwanych przez podłączony wyświetlacz formatach obrazu i dźwięku, a następnie odpowiednio komunikuje się ze źródłem sygnału HDMI.

Funkcja ta działa automatycznie i zazwyczaj nie wymaga osobnej konfiguracji.

10. Rozdzielczość i kable HDMI

Urządzenie obsługuje maksymalnie rozdzielczość:

3840 × 2160 @ 30 Hz

.

W przypadku korzystania z rozdzielczości 4K ważne jest, aby:

• źródło sygnału HDMI obsługiwało żądaną rozdzielczość,
• wyświetlacz ją obsługiwał,
• używany kabel HDMI był odpowiedni.


Producent określa maksymalne Cyfrowe wyjście audio S/PDIF użycie.

W przypadku dłuższego kabla lub kabla niskiej jakości mogą wystąpić przerwy w obrazie lub dźwięku.

11. Rozwiązywanie problemów

Brak obrazu

Sprawdź, czy:

• matryca jest włączona,
• wybrane jest właściwe wejście HDMI,
• kable HDMI są prawidłowo podłączone,
• źródło sygnału jest włączone,
• wyświetlacz jest ustawiony na właściwe wejście HDMI.

Brak obrazu lub przerywanie sygnału przy rozdzielczości 4K

Sprawdź kable HDMI. Użyj kabla odpowiedniej jakości, przystosowanego do przesyłania sygnału 4K.

Spróbuj również użyć krótszego kabla HDMI.

Pilot nie działa

Sprawdź:

• czy znajduje się w nim bateria CR2025,
• czy usunięto plastikową przekładkę izolacyjną,
• czy bateria jest prawidłowo włożona,
• czy pilot jest skierowany w stronę odbiornika podczerwieni urządzenia.

Na jednym z wyświetlaczy pojawia się inne źródło

Nie musi to oznaczać usterki. Dwa wyjścia matrycy można ustawiać niezależnie od siebie.

A Za pomocą przycisków wyboru wejścia A i B ustaw oba wyjścia na to samo wejście HDMI, jeśli chcesz wyświetlać ten sam obraz na obu wyświetlaczach. 12. Ważne informacje

Urządzenie to

• matryca HDMI 4 wejścia / 2 wyjścia , a nie zwykły prosty rozdzielacz HDMI.Każde z obu wyjść może wybrać osobne źródło HDMI.
• Maksymalna obsługiwana przez urządzenie rozdzielczość to
• 4K UHD 3840 × 2160 @ 30 Hz Kompatybilne z HDCP 1.3.
• matryca HDMI 4 wejścia / 2 wyjścia Używaj wyłącznie odpowiedniego.
• zasilacza 5 V . Używaj urządzenia w suchym i dobrze wentylowanym miejscu.
• Nie narażaj urządzenia na działanie wody, wilgoci ani nadmiernego ciepła.
• Ne tegye ki víznek, nedvességnek vagy túlzott hőhatásnak.
