Výraz „účel výrobku“

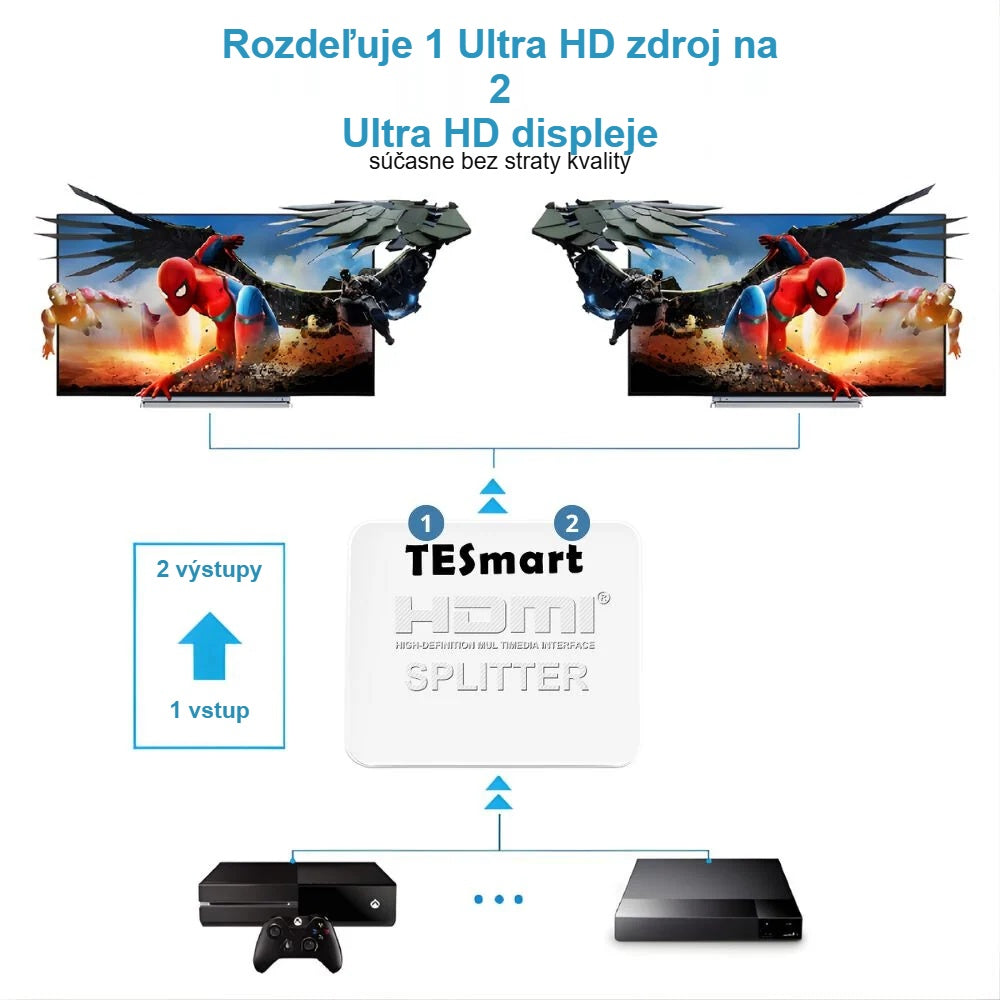

Az 1×2 HDMI Splitter umožňuje súčasný prenos obrazového a zvukového signálu z jediného zdroja HDMI na dva HDMI displeje .

Možno ho použiť napríklad s:

• televízorom
• monitorom
• projektorom
• DVD/Blu-ray prehrávačom
• set-top boxom
• konzolou PS3 / PS4
• počítačom
• iným zariadením s výstupom HDMI

Dôležité: splitter prenáša rovnaký obraz na oba displeje. Nie je určený na zobrazovanie dvoch rôznych obrazov ani na vytvorenie rozšírenej pracovnej plochy počítača.

Hlavné vlastnosti

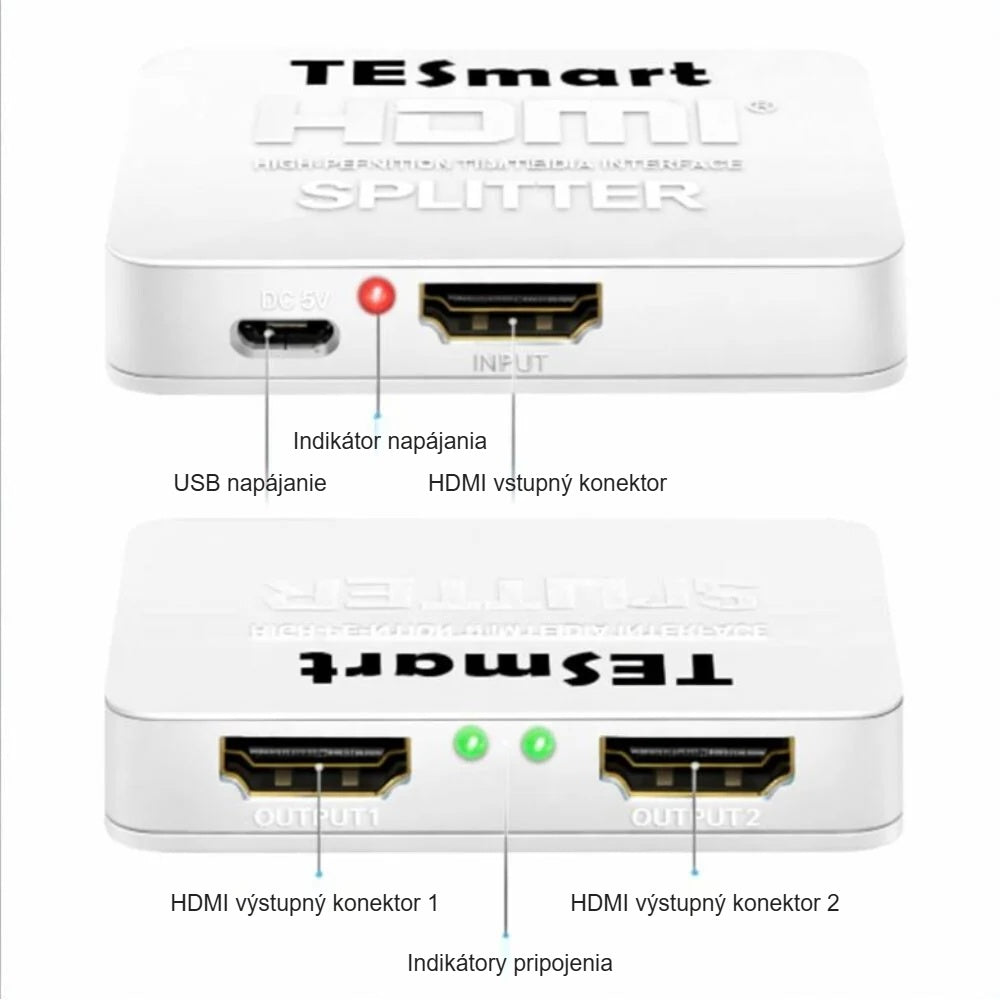

• 1 vstup HDMI
• 2 výstupy HDMI
• Prenos signálu z jedného zdroja Ultra HD HDMI na dva displeje Ultra HD
• Maximálne podporované rozlíšenie: 3840 × 2160 @ 60 Hz
• Maximálna šírka pásma dátového prenosu: 18 Gbps
• Podpora až 36 bitov/pixel Deep Color támogatás
• Inteligentná správa EDID
• Podpora viackanálového digitálneho zvuku
• Možno použiť aj so zdrojmi a displejmi DVI pomocou vhodného adaptéra
• Napájanie cez Micro USB


Podporované zvukové formáty

Podľa informácií uvedených na obale zariadenie podporuje okrem iného tieto zvukové formáty:

• LPCM 7.1
• Dolby TrueHD
• Dolby Digital
• DTS-HD Master Audio

Skutočne použiteľný zvukový formát závisí aj od schopností zdroja signálu a pripojených displejov.

Obsah balenia

• 1 ks 1×2 HDMI Splitter
• 1 ks napájací kábel Micro USB
• 1 ks návod na používanie

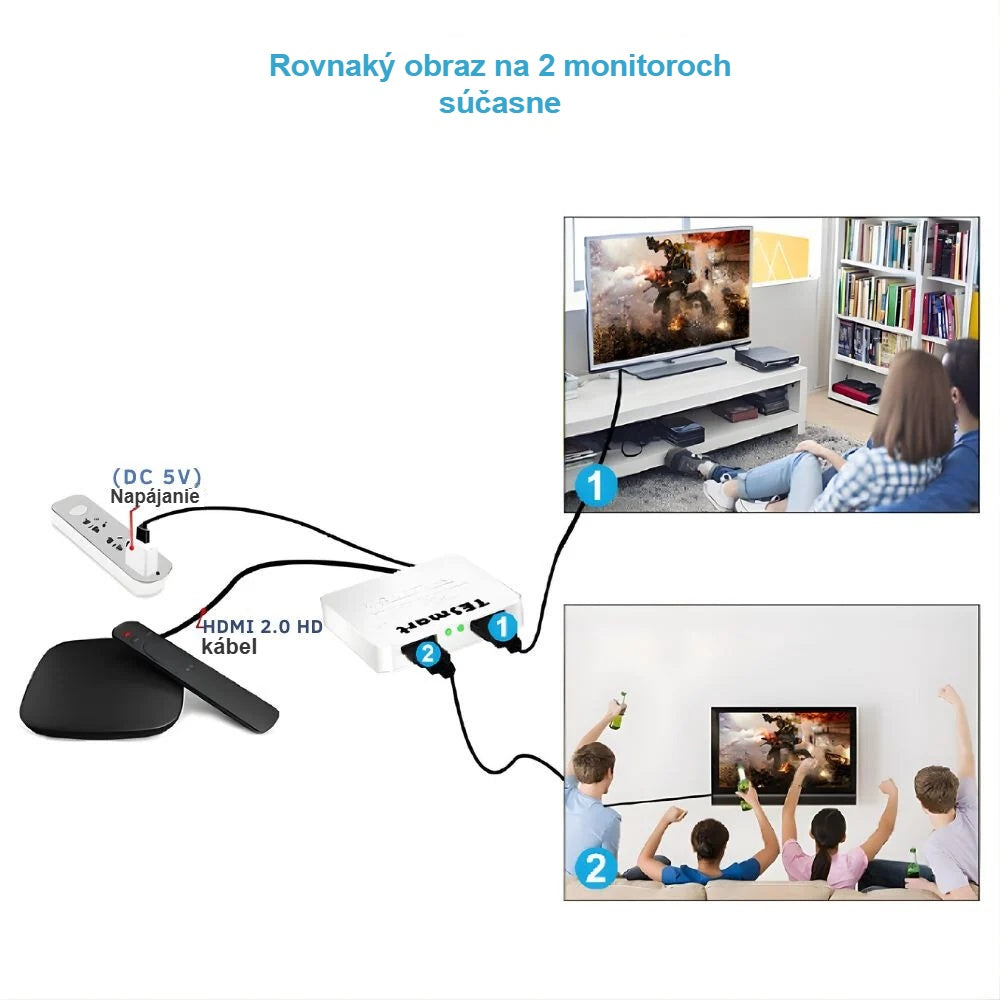

Pripojenie

1. Pripojenie zdroja HDMI signálu

Pripojte zdroj HDMI signálu k vstupu splitteru INPUT pomocou kábla HDMI.

Zdrojom signálu môže byť napríklad:

• DVD/Blu-ray prehrávač
• set-top box
• herná konzola
• mediálny prehrávač
• počítač


2. Pripojenie prvého displeja

Pripojte prvý televízor, monitor alebo projektor k:

výstupu HDMI

OUTPUT 1.

3. Pripojenie druhého displeja

Druhý displej pripojte k:

OUTPUT 2

OUTPUT 1.

4. Pripojenie napájania

Pripojte priložený napájací kábel Micro USB k napájaciemu vstupu splitteru.

Konektor USB-A kábla pripojte k vhodnému zdroju napájania USB.

5. Zapnutie

Zapnite:

1. zdroj HDMI signálu,
2. oba displeje,
3. a zabezpečte napájanie splitteru cez USB.

Obraz HDMI by sa mal následne zobraziť na oboch displejoch.

Používanie rozlíšenia 4K

Rozbočovač podporuje maximálne:

3840 × 2160 @ 60 Hz

rozlíšenie.

Na fungovanie v rozlíšení 4K pri 60 Hz musia byť vhodné všetky prvky systému vrátane:

• zdroja signálu HDMI
• oboch displejov
• použitých káblov HDMI

Ak niektoré pripojené zariadenie podporuje nižšie rozlíšenie, systém môže používať nižšie spoločné rozlíšenie.

správa EDID

Zariadenie používa inteligentnú správu EDID, ktorá pomáha zabezpečiť správnu komunikáciu medzi zdrojom signálu a oboma displejmi.

Ak pripojíte dva displeje s odlišnými schopnosťami, použiteľné rozlíšenie a formát zvuku môže ovplyvniť aj spoločná kompatibilita zariadení.

Pripojenie zariadení DVI

Rozbočovač je možné používať s vhodným adaptérom HDMI–DVI aj so zariadeniami s výstupom alebo vstupom DVI.

Je dôležité, že pripojenie DVI zvyčajne prenáša iba obraz, takže pri takomto použití môže byť na prenos zvuku potrebné samostatné riešenie.

Riešenie problémov

Na žiadnom displeji sa nezobrazuje obraz

Skontrolujte:

• napájanie Micro USB
• pripojenie káblov HDMI
• či je zdroj signálu zapnutý
• či sú displeje nastavené na správny vstup HDMI

V prípade potreby odpojte a znova pripojte káble HDMI.

Funguje iba jeden displej

• Skontrolujte druhý kábel HDMI.
• Vymeňte káble OUTPUT 1 a OUTPUT 2.
• Vyskúšajte oba displeje samostatne.
• Skontrolujte, či oba displeje podporujú aktuálne rozlíšenie.


4K pri 60 Hz nefunguje

Skontrolujte, či:

• zdroj signálu skutočne poskytuje signál 4K pri 60 Hz
• oba displeje podporujú rozlíšenie 4K pri 60 Hz
• používate vhodné káble HDMI

Maximálna šírka pásma zariadenia 18 Gbps.

Nie je počuť zvuk

Skontrolujte:

• nastavenia zvuku zdroja signálu
• zvukové formáty podporované displejmi
• či pripojenie neprebieha cez adaptér DVI


Bezpečnostné pokyny

• Zariadenie používajte v suchom prostredí.
• Chráňte ho pred vodou a vlhkosťou.
• Nerozoberajte ho.
• Nepoužívajte ho s poškodeným káblom.
• Nevystavujte ho nadmernému teplu.
• Konektory nezapájajte násilím.
• Pred čistením odpojte zariadenie od napájania.
• Pri dlhšom nepoužívaní odpojte napájací kábel USB.
