1. Účel produktu

Pomocou HDMI rozbočovača možno signál obrazu a zvuku z jedného zdroja HDMI súčasne prenášať na viacero displejov.

V závislosti od modelu možno jeden zdroj HDMI pripojiť:

• k 2 displejom – model 1×2
• k 4 displejom – model 1×4
• k 8 displejom – model 1×8
• k 16 displejom – model 1×16

Pripojené displeje zobrazujú obraz a prehrávajú zvuk z toho istého zdroja HDMI.

Možno použiť napríklad:

• s počítačom
• s DVD/Blu-ray prehrávačom
• so set-top boxom
• s DVR
• s konzolou PS3/PS4 alebo inou hernou konzolou
• s prehrávačom médií


2. Hlavné vlastnosti

• Prenos jedného vstupného signálu HDMI na viacero displejov
• Maximálne rozlíšenie: 3840 × 2160 @ 60 Hz
• Podpora 4K 60 Hz 4:4:4 Podpora
• Maximálna prenosová rýchlosť: 18 Gbit/s
• Kompatibilita s HDCP 2.2 HDR10
• Dolby Vision Podpora
• Až Podpora
• 36 bitov/pixel Deep Color Inteligentná Podpora
• správa EDID Podporované zvukové formáty:
• - LPCM 7.1
  - Dolby TrueHD
  - Dolby Digital Plus
  - DTS-HD Master Audio
  Zariadenie podporuje aj používanie displejov s odlišným rozlíšením, napríklad:
  - 1920 × 1080 @ 60 Hz
  - 3840 × 2160 @ 60 Hz

• 3. Obsah balenia




1 ks HDMI rozbočovač

• 1 ks sieťový adaptér
• 1 ks návod na použitie
• Napájací zdroj

Potrebný napájací zdroj závisí od modelu:

niektoré modely:

• DC 5 V model 1×16:
• DC 12 V Vždy používajte napájací zdroj dodaný s produktom.


4. Ovládacie prvky HDMI rozbočovača 1×2

Model 1×2 rozdeľuje jeden vstup HDMI na dva výstupy HDMI.

1. DC 5V

Konektor sieťového adaptéra.

2. HDMI INPUT

Na pripojenie zdroja signálu HDMI.

3. HDMI OUTPUT 1–2

Na pripojenie dvoch displejov.

4. LED Output Status

LED indikátory stavu výstupov HDMI.

5. LED Power Status

Svieti, keď je zariadenie správne napájané.

6. Tlačidlo Mode / EDID

Slúži na výber prevádzkového režimu EDID.

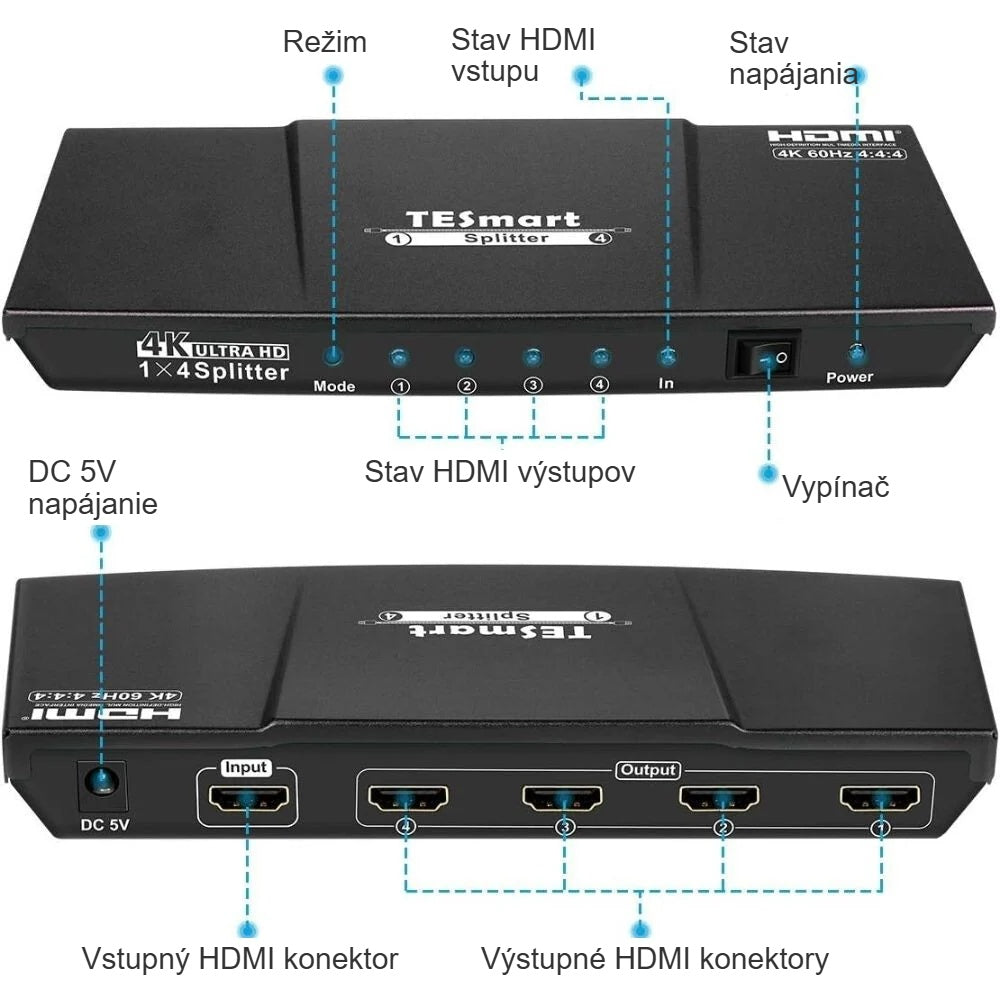

5. Ovládacie prvky HDMI rozbočovača 1×4

Model 1×4 prenáša jeden vstup HDMI až na štyri displeje.

Konektory a indikátory

DC 5V

• – napájací vstup HDMI INPUT
• – pripojenie zdroja HDMI HDMI OUTPUT 1–4
• – pripojenie displejov Tlačidlo režimu EDID
• – výber režimu EDID LED indikátory stavu výstupov
• – zobrazujú stav jednotlivých výstupov LED indikátor stavu vstupu
• – zobrazuje stav vstupného signálu HDMI Vypínač
• – zapnutie/vypnutie LED indikátor stavu napájania
• – indikátor napájania 6. Ovládacie prvky HDMI rozbočovača 1×8


Model 1×8 prenáša jeden signál HDMI až na osem displejov.

Hlavné konektory:

napájací vstup

• – napájací vstup 8 konektorov HDMI OUTPUT
• – pripojenie zdroja HDMI
• LED indikátory stavu výstupov
• kimeneti állapotjelző LED-ek
• indikátor napájania LED
• zapínač/vypínač


7. Ovládacie prvky rozbočovača HDMI 1×16

Model 1×16 prenáša jeden zdroj HDMI až na 16 displejov .

napájací vstup

• DC 12 V 8 konektorov HDMI OUTPUT
• – pripojenie zdroja HDMI
• 16 HDMI VÝSTUPOV
• kimeneti állapotjelző LED-ek
• indikátor napájania LED
• zapínač/vypínač

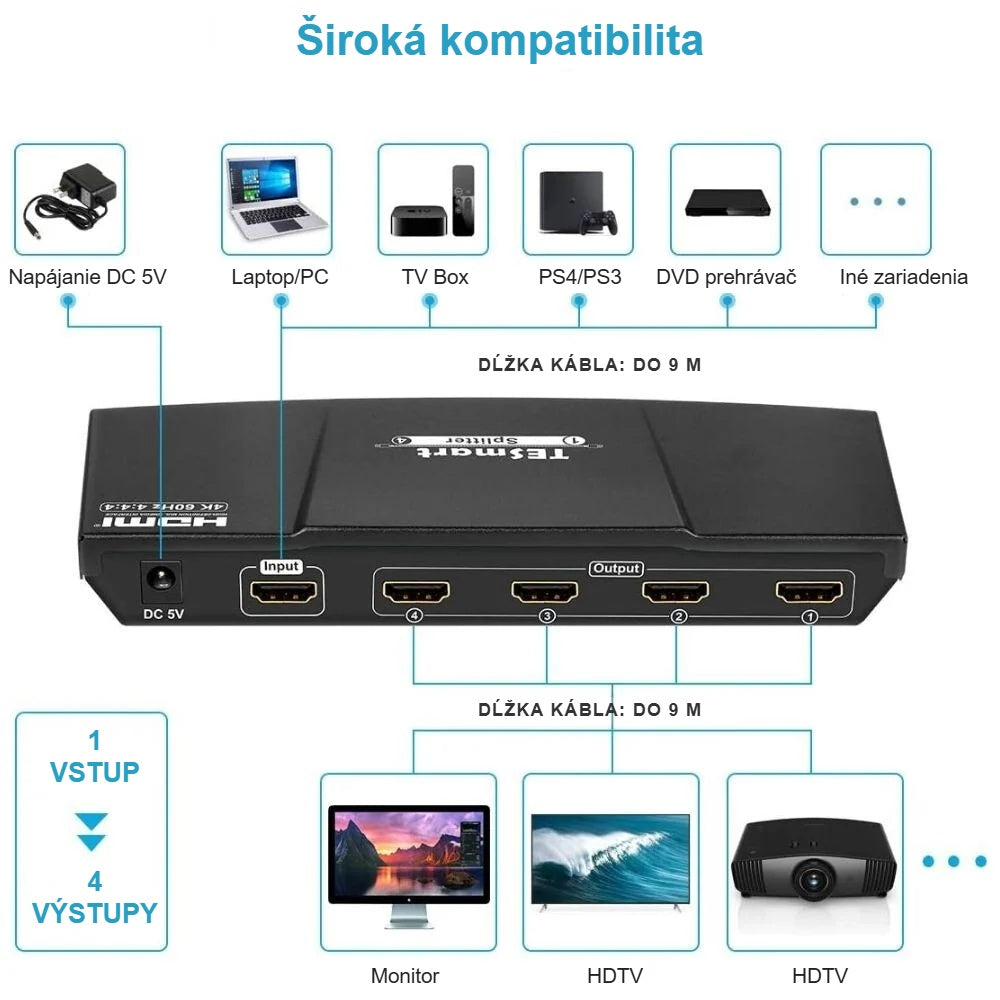

8. Pripojenie zariadenia

1. krok – Pripojenie zdroja HDMI

Pripojte požadované zariadenie HDMI k vstupu rozbočovača. – pripojenie zdroja HDMI Napríklad:

DVD / počítač / herná konzola → HDMI INPUT
2. krok – Pripojenie displejov

Pomocou káblov HDMI pripojte monitory alebo televízory k výstupom HDMI OUTPUT.

HDMI výstupom. V závislosti od modelu:

1×2 → najviac 2 displeje

• 1×4 → najviac 4 displeje
• 1×8 → najviac 8 displejov
• 1×16 → najviac 16 displejov
• Nie je potrebné používať všetky výstupy.

3. krok – Napájanie

Pripojte sieťový adaptér dodaný so zariadením.

Potom zapnite rozbočovač, ak je daný model vybavený samostatným

Power prepínačom. 4. krok – Zapnutie zariadení

Odporúčané poradie:

Zapnite zdroj HDMI

1. Zapnite rozbočovač HDMI
2. zapnite displeje
3. Na pripojených displejoch by sa mal zobrazovať rovnaký zdroj HDMI.

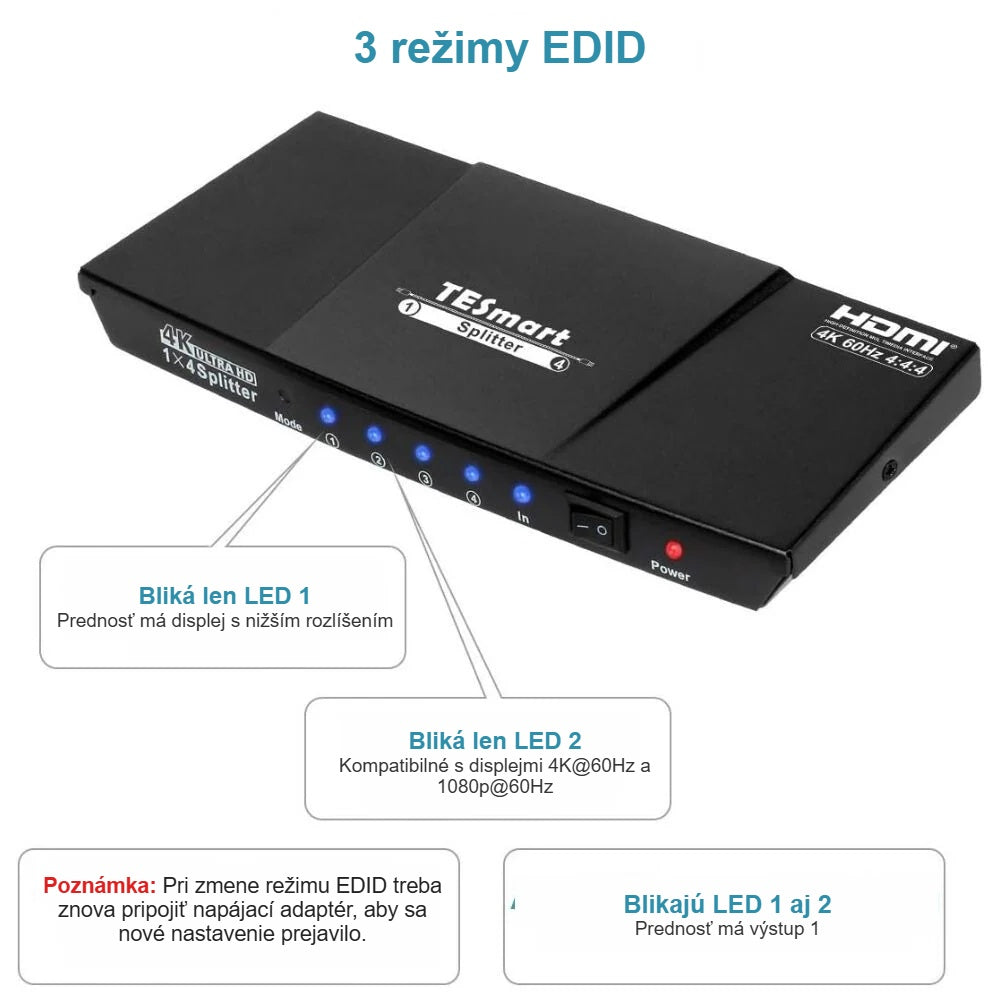

9. Funkcia EDID – modely 1×2 a 1×4

Pomocou EDID rozbočovač určuje, aký obrazový a zvukový formát možno použiť s pripojenými displejmi.

Az EDID segítségével a splitter meghatározza, milyen kép- és hangformátum használható a csatlakoztatott kijelzőkkel.

Tlačidlom Mode / EDID možno vybrať rôzne prevádzkové režimy.

Režim EDID 1

Bliká iba LED1

Prednosť má displej s nižším rozlíšením.

Môže to byť užitočné pri používaní monitorov alebo televízorov s odlišným rozlíšením.

Režim EDID 2

Bliká iba LED2

Režim kompatibility na súčasné používanie displejov s rozlíšením 4K a 1080p.

Tento režim sa odporúča napríklad vtedy, keď:

• jeden displej má rozlíšenie 4K,
• druhý displej má rozlíšenie Full HD.


Režim EDID 3

LED1 a LED2 blikajú súčasne

Prednosť má displej pripojený k výstupu OUTPUT 1 .

V tomto režime sa rozbočovač prispôsobí schopnostiam displeja pripojeného k prvému výstupu.

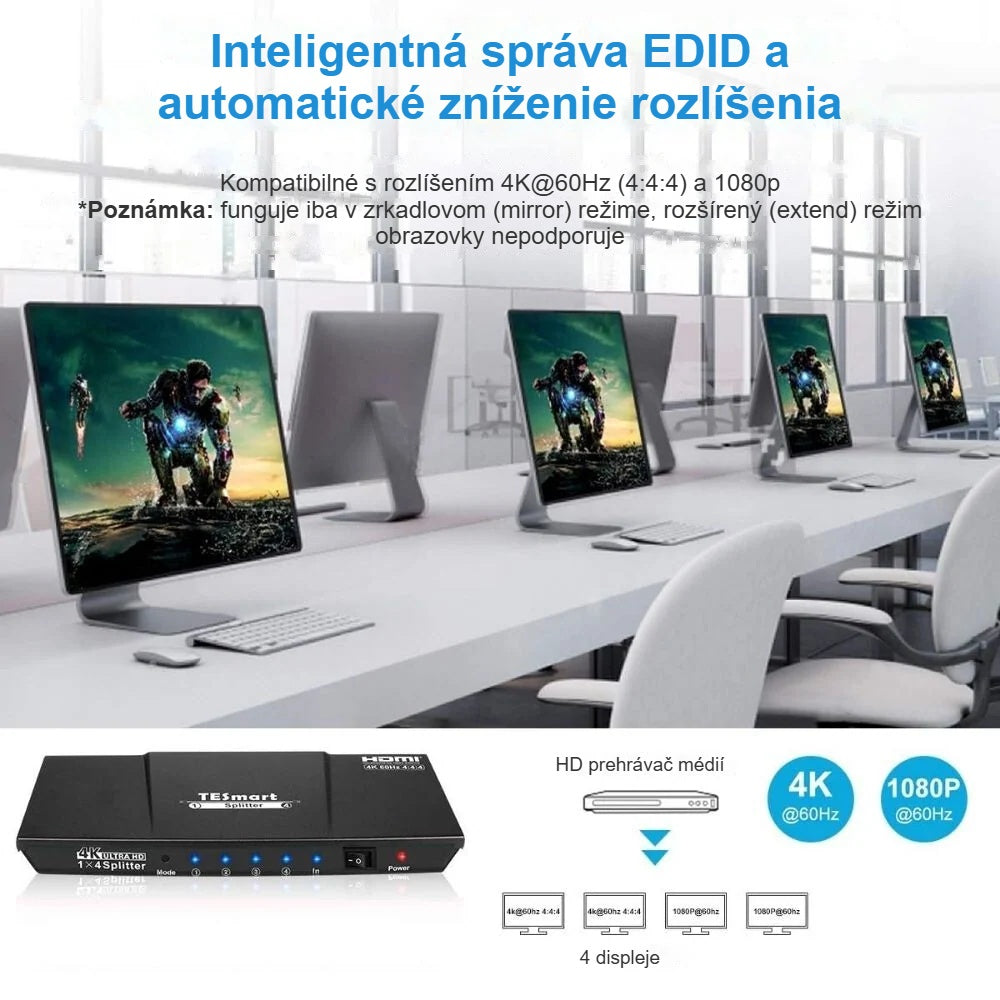

10. Používanie displejov s odlišným rozlíšením

Zariadenie podporuje súčasné pripojenie displejov s odlišným rozlíšením, napríklad:

• jeden displej: 4K 3840 × 2160 @ 60 Hz
• druhý displej: Full HD 1920 × 1080 @ 60 Hz

Pri modeloch 1×2 a 1×4 v prípade potreby vyberte príslušný režim EDID.

Dôležité

Kompatibilita displejov a zdrojového zariadenia môže ovplyvniť dostupné rozlíšenie.

V popise výrobcu sa tiež osobitne upozorňuje, že súčasné používanie niektorých monitorov s rozlíšením 2K a 4K môže spôsobiť problémy s kompatibilitou alebo chyby obrazu..

11. Stavové LED indikátory

LED napájania

Svieti, keď je napájanie rozdeľovača v poriadku.

LED vstupu

Na modeloch, ktoré majú tento indikátor, svieti, keď zariadenie rozpozná aktívny vstupný signál HDMI.

LED indikátory výstupov

LED príslušná danému výstupu HDMI svieti, keď zariadenie rozpozná aktívne pripojenie displeja.

12. Používanie 4K

Zariadenie podporuje prenos maximálne:

3840 × 2160 pri 60 Hz, 4:4:4

rozlíšenia.

Na správne fungovanie v režime 4K pri 60 Hz musí celý reťazec HDMI podporovať tento formát:

• zdroj HDMI
• rozdeľovač
• displej
• káble HDMI

Ak niektoré z týchto zariadení podporuje iba nižšie rozlíšenie, systém môže používať nižšie rozlíšenie.

13. Riešenie problémov

Na žiadnom displeji nie je obraz

Skontrolujte:

• či je rozdeľovač napájaný;
• či svieti LED napájania;
• či je zdroj HDMI zapnutý;
• či je vstupný kábel HDMI správne pripojený;
• či sú monitory alebo televízory nastavené na správny vstup.


Obraz je iba na jednom displeji

Skontrolujte kábel HDMI príslušného výstupu a stav LED indikátora výstupu.

Skúste displej pripojiť aj k inému výstupu HDMI.

Jeden displej zobrazuje 4K, druhý 1080p a obraz nie je správny

Tlačidlom EDID vyberte režim kompatibility 4K + 1080p, ak je na danom modeli k dispozícii.

Obraz v rozlíšení 4K bliká alebo občas zmizne

Skúste:

• kratší kábel HDMI;
• kvalitnejší kábel HDMI vhodný na prenos 4K pri 60 Hz;
• nižšie rozlíšenie.


Obraz je k dispozícii, ale bez zvuku

Skontrolujte:

• či displej podporuje zvukový formát odosielaný zdrojom;
• či je nastavenie EDID správne;
• či je zvukový výstup zdroja HDMI nastavený na HDMI.


14. Dôležité informácie

• Toto zariadenie je rozdeľovač HDMI, ktorý prenáša rovnaký zdroj HDMI na viacero displejov.
• Nie je určené na prepínanie medzi viacerými samostatnými zdrojmi HDMI.
• Zariadenie je kompatibilné s HDCP 2.2.
• Na prenos HDR10 a Dolby Vision musia zdroj aj displej podporovať príslušný formát.
• Pri rozlíšení 4K pri 60 Hz je potrebné použiť vhodný kábel HDMI.
• Používajte iba napájací adaptér s napätím vhodným pre zariadenie.
• Model 1×16 12 V, zatiaľ čo menšie varianty uvedené v tejto príručke používajú napájanie 5 V .
• Zariadenie používajte na suchom, dobre vetranom mieste a chráňte ho pred vlhkosťou, nadmerným teplom a priamym slnečným žiarením.
