1. Účel výrobku

A 4×2 HDMI Matrix umožňuje pripojiť najviac 4 HDMI zdroje signálu k 2 samostatným HDMI displejom.

Oba výstupy možno ovládať nezávisle, takže:

• na oboch displejoch možno zobrazovať rovnaký HDMI zdroj, alebo
• na dvoch displejoch možno zobrazovať dva rôzne HDMI zdroje.

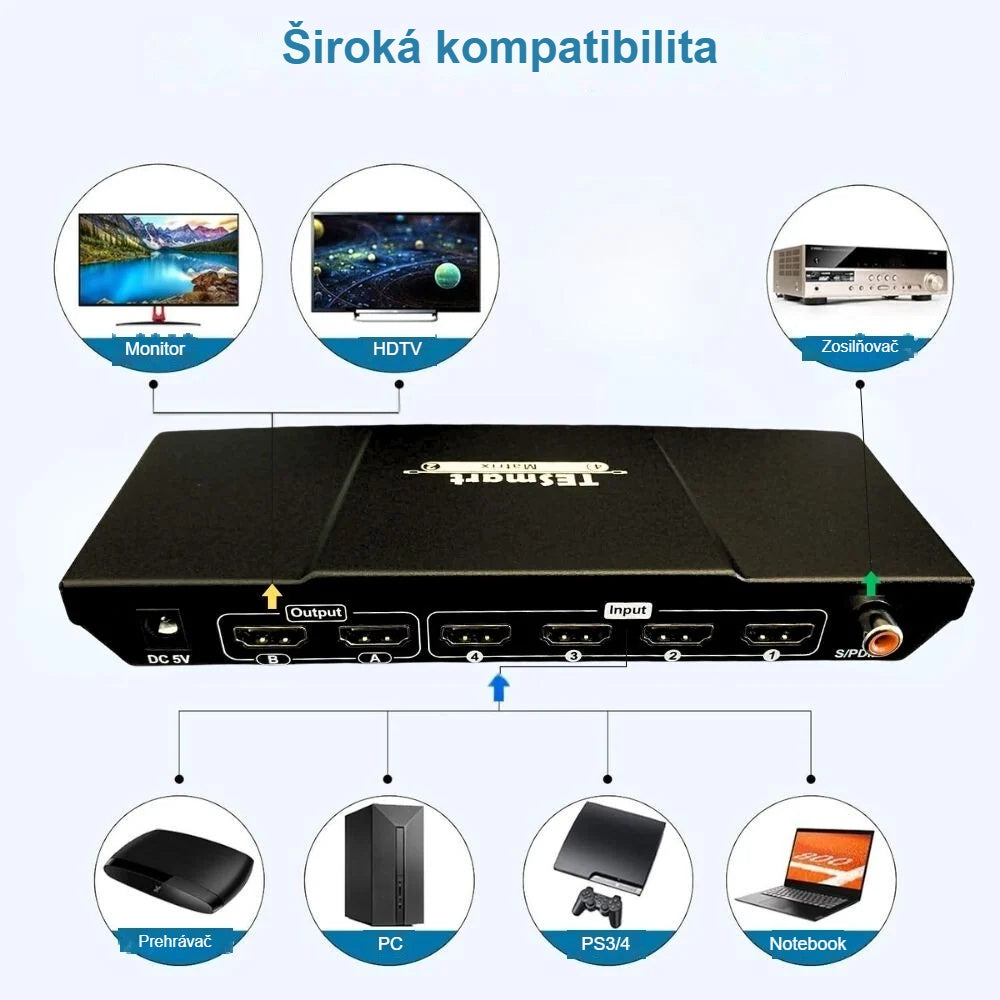

Možno k nemu napríklad súčasne pripojiť počítač, hernú konzolu, DVD prehrávač alebo DVR a ich obraz podľa potreby prenášať na dva monitory alebo televízory.

2. Hlavné vlastnosti

• 4 HDMI vstupy
• 2 HDMI výstupy
• Oba HDMI výstupy možno prepínať nezávisle
• Maximálne podporované rozlíšenie: 3840 × 2160 pri 30 Hz (Ultra HD 4K)
• Podpora až 36-bitovej farebnej hĺbky HDCP 1.3
• kompatibilita Inteligentná
• detekcia EDID Kompatibilita s väčšinou HDMI zdrojov signálu a displejov
• HDMI kábel s maximálnou dĺžkou približne
• 10 metrov Digitálny zvukový výstup S/PDIF HDCP 1.3
• Podporované zvukové formáty:
  - LPCM 7.1
  - Dolby TrueHD
  - Dolby Digital Plus
  - DTS-HD Master Audio
• Ovládanie:
• - tlačidlami na prednom paneli
  - infračerveným diaľkovým ovládačom
  3. Obsah balenia




1 ks prepínač 4×2 HDMI Matrix

• 1 ks sieťový adaptér DC 5 V
• 1 ks infračervený diaľkový ovládač
• 1 ks návod na použitie

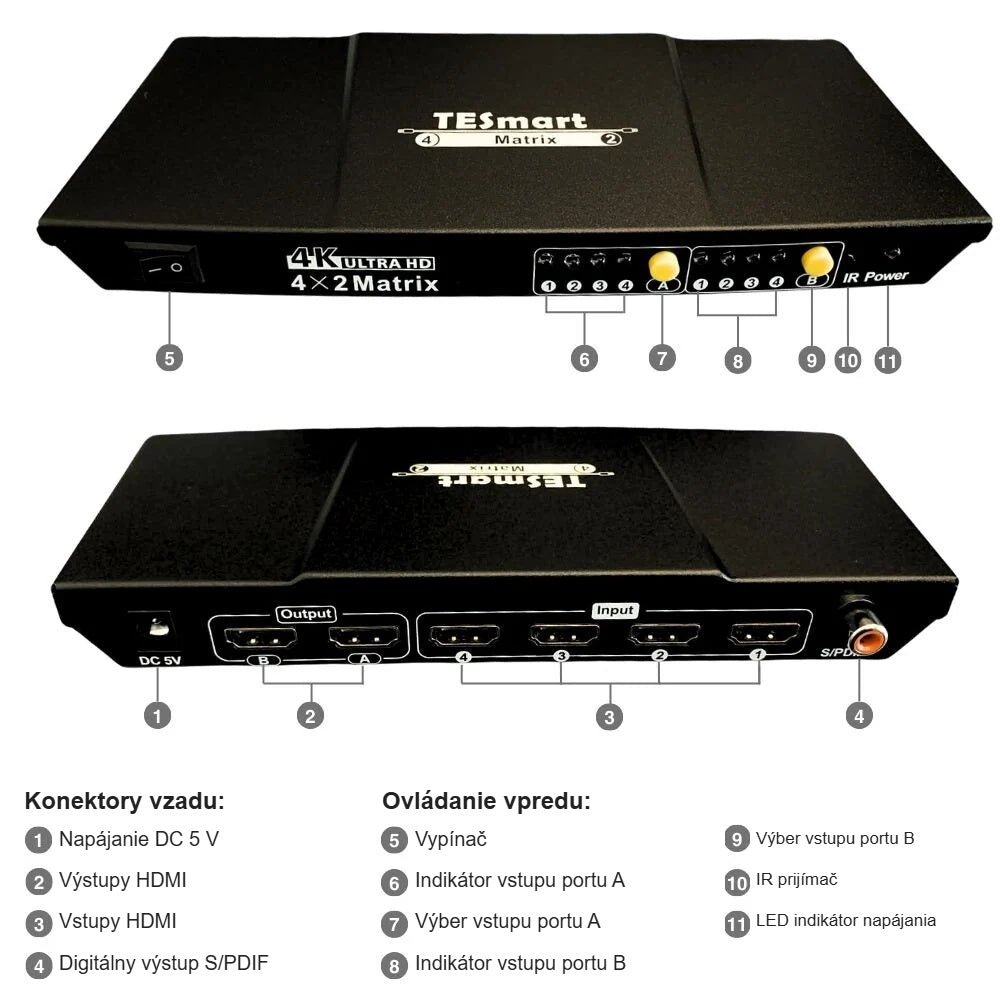

• 4. Konektory a ovládacie prvky


Konektory na zadnom paneli

1. DC 5V – napájací vstup

Slúži na pripojenie priloženého 5 V sieťového adaptéra.

2. HDMI OUTPUT A a B – HDMI výstupy

Na pripojenie dvoch monitorov, televízorov alebo iných HDMI displejov.

3. HDMI INPUT 1–4 – HDMI vstupy

Na pripojenie najviac štyroch HDMI zdrojov signálu, napríklad:

počítač

• laptop
• DVD/Blu-ray prehrávač
• herná konzola
• DVR
• mediálny prehrávač
• 4. S/PDIF audio output

Na prenos digitálneho zvukového signálu do kompatibilného zosilňovača, zvukového systému alebo iného zariadenia so vstupom S/PDIF.
Ovládacie prvky na prednom paneli

5. Power – vypínač

Slúži na zapnutie a vypnutie zariadenia.

6. LED indikátory vstupu výstupu A

Zobrazujú, ktorý vstup je aktuálne vybraný pre

výstup A HDMI . 7. Tlačidlo výberu výstupu A

Na výber vstupu priradeného k výstupu A HDMI.

8. LED indikátory vstupu výstupu B

Zobrazujú, ktorý vstup je aktuálne vybraný pre

výstup B HDMI 9. Tlačidlo výberu výstupu B 7. Tlačidlo výberu výstupu A

Na výber vstupu priradeného k výstupu B HDMI.

10. IR prijímač

Prijíma signál priloženého infračerveného diaľkového ovládača.

A mellékelt infravörös távirányító jelét fogadja.

11. LED indikátor napájania

Rozsvieti sa, keď je zariadenie zapnuté.

5. Pripojenie zariadenia

1. Pripojenie zdrojov HDMI signálu

Pripojte požadované zariadenia k vstupom Matrix HDMI INPUT 1–4 .

Napríklad:

• INPUT 1 → počítač
• INPUT 2 → herná konzola
• INPUT 3 → DVD/Blu-ray prehrávač
• INPUT 4 → DVR alebo iné HDMI zariadenie

Nie je potrebné používať všetky štyri vstupy.

2. Pripojenie displejov

Pripojte dva televízory alebo monitory ku konektorom:

• HDMI OUTPUT A
• HDMI OUTPUT B

.

Zariadenie možno používať aj s jediným displejom.

3. Pripojenie externého zvukového systému

Ak chcete používať samostatný zosilňovač alebo zvukový systém, pripojte ho k digitálnemu zvukovému výstupu Matrix S/PDIF .

4. Napájanie

Pripojte dodaný sieťový adaptér DC 5 V k zariadeniu a potom do sieťovej zásuvky.

5. Zapnutie

Zapnite:

1. zdroje HDMI signálu,
2. displeje,
3. potom prepínač HDMI Matrix.


6. Výber vstupu

Dva HDMI výstupy možno ovládať nezávisle od seba.

Output A

Stlačením výberového tlačidla A môžete prepínať medzi vstupmi HDMI 1–4.

Príslušná LED kontrolka ukazuje, ktorý vstup je práve vybraný.

Output B

A Stlačením tlačidla výberu B môžete samostatne vybrať, ktorý vstup sa zobrazí na druhom displeji.

Príklad

Možno nastaviť napríklad:

• OUTPUT A → INPUT 1, počítač
• OUTPUT B → INPUT 4, herná konzola

Oba výstupy však môžu používať aj rovnaký zdroj:

• OUTPUT A → INPUT 2
• OUTPUT B → INPUT 2

V takom prípade sa na oboch displejoch zobrazí obraz z rovnakého zariadenia.

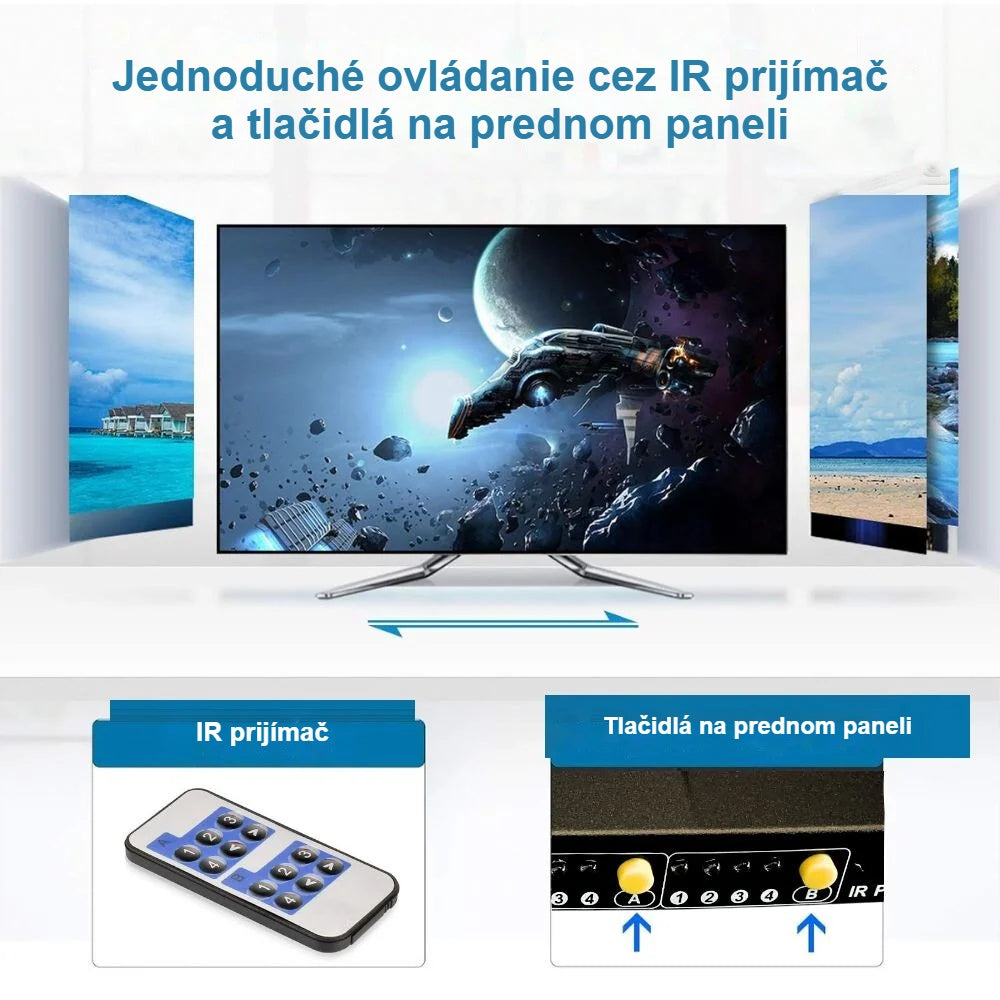

7. Používanie diaľkového ovládača

Na diaľkovom ovládači sa nachádza samostatný rad tlačidiel pre výstup A a B .

Ovládanie OUTPUT A

Tlačidlo 1 / 2 / 3 / 4

Priamo vyberie príslušný vstup HDMI.

• 1 → HDMI INPUT 1
• 2 → HDMI INPUT 2
• 3 → HDMI INPUT 3
• 4 → HDMI INPUT 4

Tlačidlo <
Prepne na predchádzajúci vstup HDMI.

Tlačidlo >
Prepne na nasledujúci vstup HDMI.

Ovládanie OUTPUT B

Spodný rad tlačidiel označený B ovláda výstup HDMI B rovnakým spôsobom.

• 1–4: priamy výber vstupu
• <: predchádzajúci vstup
• >: nasledujúci vstup

Výstupy A a B možno nastavovať samostatne.

8. Batéria diaľkového ovládača

Diaľkový ovládač funguje s gombíkovou batériou typu CR2025. Pred prvým použitím skontrolujte priehradku na batériu. Ak sa medzi batériou a kontaktom nachádza plastová izolačná vložka, pred použitím ju vytiahnite.

Első használat előtt ellenőrizze az elemtartót. Ha az elem és az érintkező között műanyag szigetelőlap található, azt használat előtt húzza ki.

Pri dlhšom nepoužívaní možno batériu vybrať z diaľkového ovládača, aby sa predĺžila jej životnosť.

9. Funkcia EDID

Zariadenie využíva inteligentné rozpoznávanie EDID .

Pomocou EDID získava HDMI Matrix informácie o obrazových a zvukových formátoch podporovaných pripojeným displejom a podľa toho komunikuje so zdrojom HDMI signálu.

Táto funkcia funguje automaticky a spravidla nevyžaduje žiadne osobitné nastavenie.

10. Rozlíšenie a káble HDMI

Zariadenie podporuje maximálne:

3840 × 2160 pri 30 Hz

rozlíšenie.

Pri používaní rozlíšenia 4K je dôležité, aby:

• zdroj HDMI signálu podporoval požadované rozlíšenie,
• displej ho podporoval,
• a použitý kábel HDMI bol vhodný.


Výrobca uvádza maximálnu Digitálny zvukový výstup S/PDIF dĺžku použitia.

Pri dlhšom alebo nekvalitnom kábli môže dochádzať k výpadkom obrazu alebo zvuku.

11. Riešenie problémov

Žiadny obraz

Skontrolujte, či:

• je Matrix zapnutý,
• je vybraný správny vstup HDMI,
• sú káble HDMI správne pripojené,
• je zdroj signálu zapnutý,
• je displej nastavený na správny vstup HDMI.

Pri rozlíšení 4K sa nezobrazuje obraz alebo signál vypadáva

Skontrolujte káble HDMI. Použite kábel vhodnej kvality určený na prenos signálu 4K.

Vyskúšajte aj kratší kábel HDMI.

Diaľkové ovládanie nefunguje

Skontrolujte:

• či obsahuje batériu CR2025,,
• či ste odstránili plastovú izolačnú fóliu,
• či je batéria vložená správne,
• či diaľkové ovládanie smeruje k IR prijímaču zariadenia.

Na jednom displeji sa zobrazuje iný zdroj

Nemusí ísť o chybu. Dva výstupy Matrixu možno nastavovať nezávisle od seba.

Stlačením Pomocou tlačidiel na výber vstupu A a B nastavte oba výstupy na rovnaký vstup HDMI, ak chcete na oboch displejoch zobrazovať rovnaký obraz.

12. Dôležité informácie

• Zariadenie je 4-vstupový / 2-výstupový HDMI Matrix, nie bežný jednoduchý HDMI rozbočovač.
• Každý výstup môže zvoliť samostatný zdroj HDMI.
• Maximálne podporované rozlíšenie zariadenia je 4K UHD 3840 × 2160 pri 30 Hz.
• Zariadenie je Kompatibilné s HDCP 1.3.
• Používajte ho iba s vhodným napájacím zdrojom 5 V. Zariadenie používajte na suchom a dobre vetranom mieste.
• Nevystavujte ho vode, vlhkosti ani nadmernému teplu.
• Ne tegye ki víznek, nedvességnek vagy túlzott hőhatásnak.
