Variator LED pe cablu – dimmer 1–50 W pentru LED, până la 100 W pentru halogen, cu buton rotativ

Acest variator LED compact, montabil pe cablu, a fost conceput special pentru lămpi și becuri LED dimabile, într-un interval de putere de 1–50 W. De asemenea, este compatibil cu becuri tradiționale și surse de lumină cu halogen, pentru care suportă sarcini de până la 100 W.

Soluția ideală pentru lampadare, lămpi de masă sau orice dispozitiv care necesită reglarea rapidă și simplă a luminozității: apăsați butonul rotativ pentru pornire și oprire, iar rotirea acestuia reglează continuu luminozitatea.

Caracteristici principale

• Protecție la suprasarcină (LFP) pentru funcționare sigură
• Optimizat pentru surse de lumină LED dimabile
• Compatibil cu becuri și lămpi cu halogen
• Luminozitate minimă și maximă reglabile, pentru reducerea pâlpâirii
• Funcționare cu comutator rotativ – pornire/oprire prin apăsare, reglarea luminozității prin rotire
• Borne ușor accesibile pentru instalare rapidă
• Funcționare silențioasă, fără pâlpâire (conform imaginii produsului)

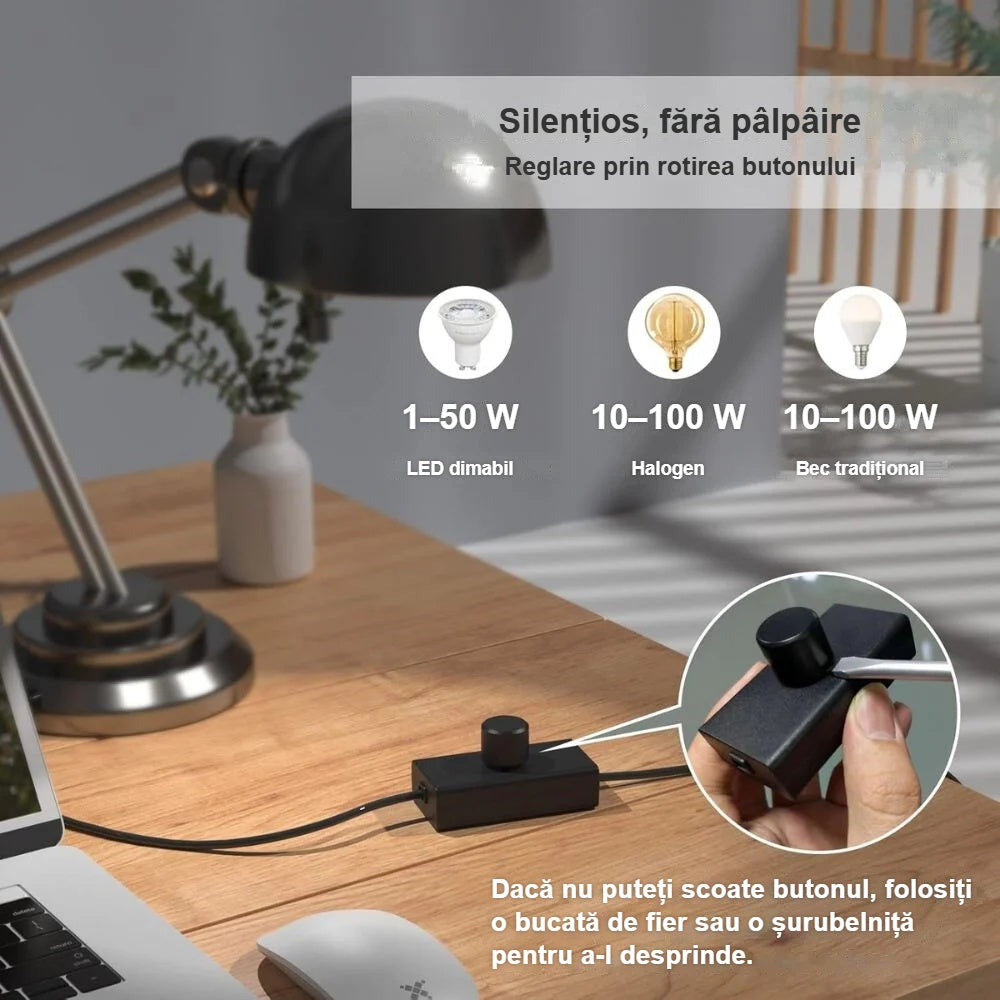

Silențios, fără pâlpâire

Reglare prin rotirea butonului

1–50 W

10–100 W

10–100 W

LED dimabil

Halogen

Bec tradițional

Dacă nu puteți scoate butonul, folosiți o bucată de fier sau o șurubelniță pentru a-l desprinde.

Funcționare sigură, cu protecții integrate

Variatorul beneficiază de protecție integrată la suprasarcină (LFP), astfel încât se oprește automat în cazul unei sarcini prea mari. Datorită setărilor de luminozitate minimă și maximă, pâlpâirea sau luminozitatea imposibil de reglat pot fi evitate. Conform imaginii produsului, dispozitivul dispune și de pornire lentă, protecție la supratensiune, supracurent și supraîncălzire.

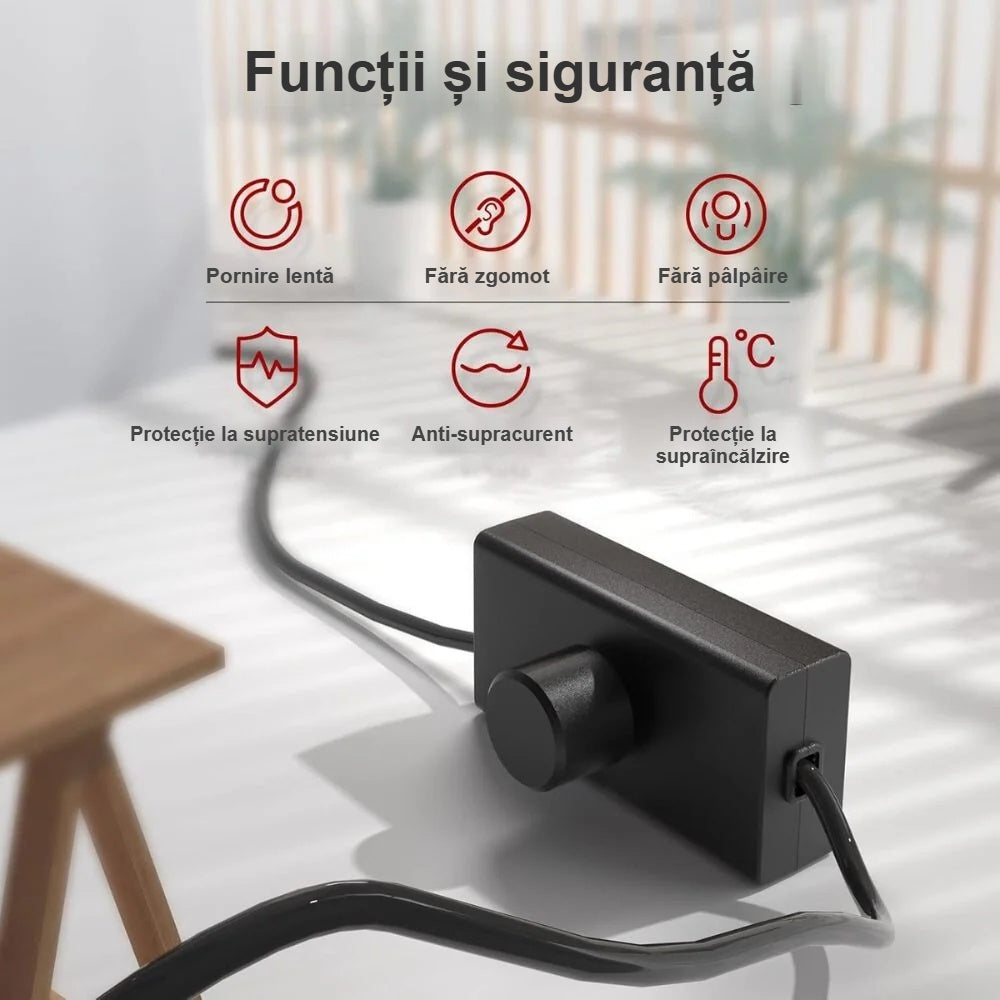

Funcții și siguranță

Pornire lentă

Fără zgomot

Fără pâlpâire

Protecție la supratensiune

Anti-supracurent

Protecție la
supraîncălzire

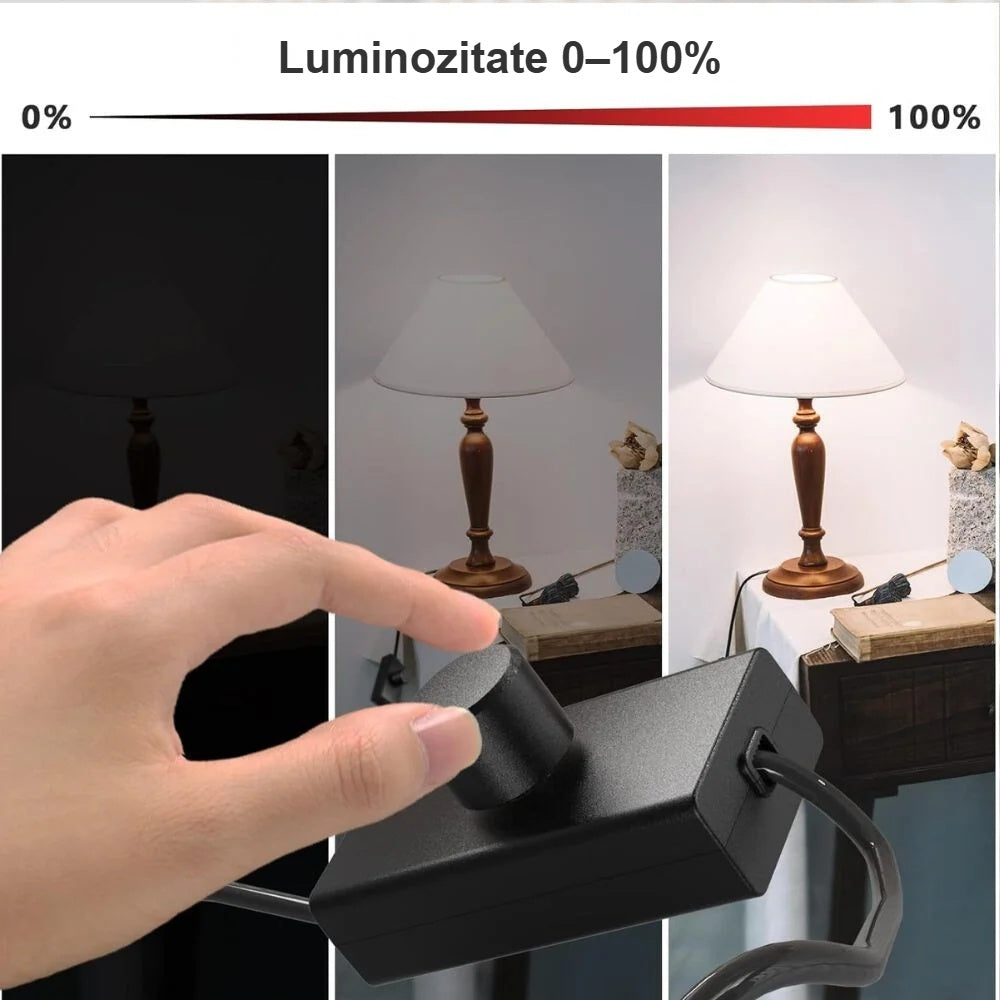

Utilizare: luminozitate între 0–100%

1. Pornire/Oprire: prin apăsare scurtă
2. Reglarea luminozității: rotirea în sensul acelor de ceasornic crește luminozitatea, iar rotirea în sens invers o reduce

Luminozitate 0–100%

Instalarea pe scurt

1. Îndepărtați panoul frontal și șuruburile de fixare
2. Scoateți dispozitivul de fixare a cablului
3. Scoateți butonul decorativ (conform imaginii produsului; dacă se desprinde greu, poate fi scos cu o șurubelniță)
4. Introduceți cablul, apoi conectați-l la borne:
   • L Line – intrare fază
   • N Line – intrare nul
   • L-OUT – fază de ieșire
   • N-OUT – nul de ieșire
5. Fixați clema pentru cablu
6. Remontați panoul frontal

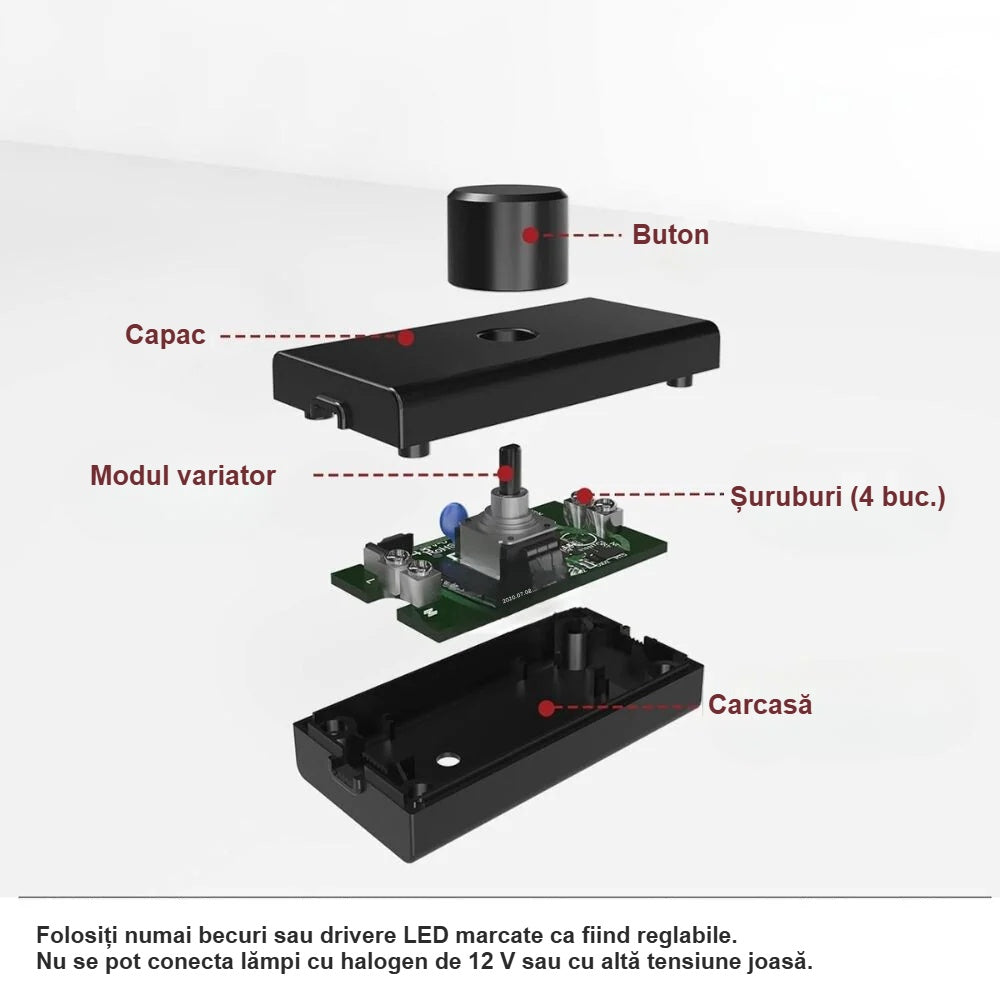

Buton

Capac

Modul variator

Șuruburi (4 buc.)

Carcasă

Folosiți numai becuri sau drivere LED marcate ca fiind reglabile.
Nu se pot conecta lămpi cu halogen de 12 V sau cu altă tensiune joasă.

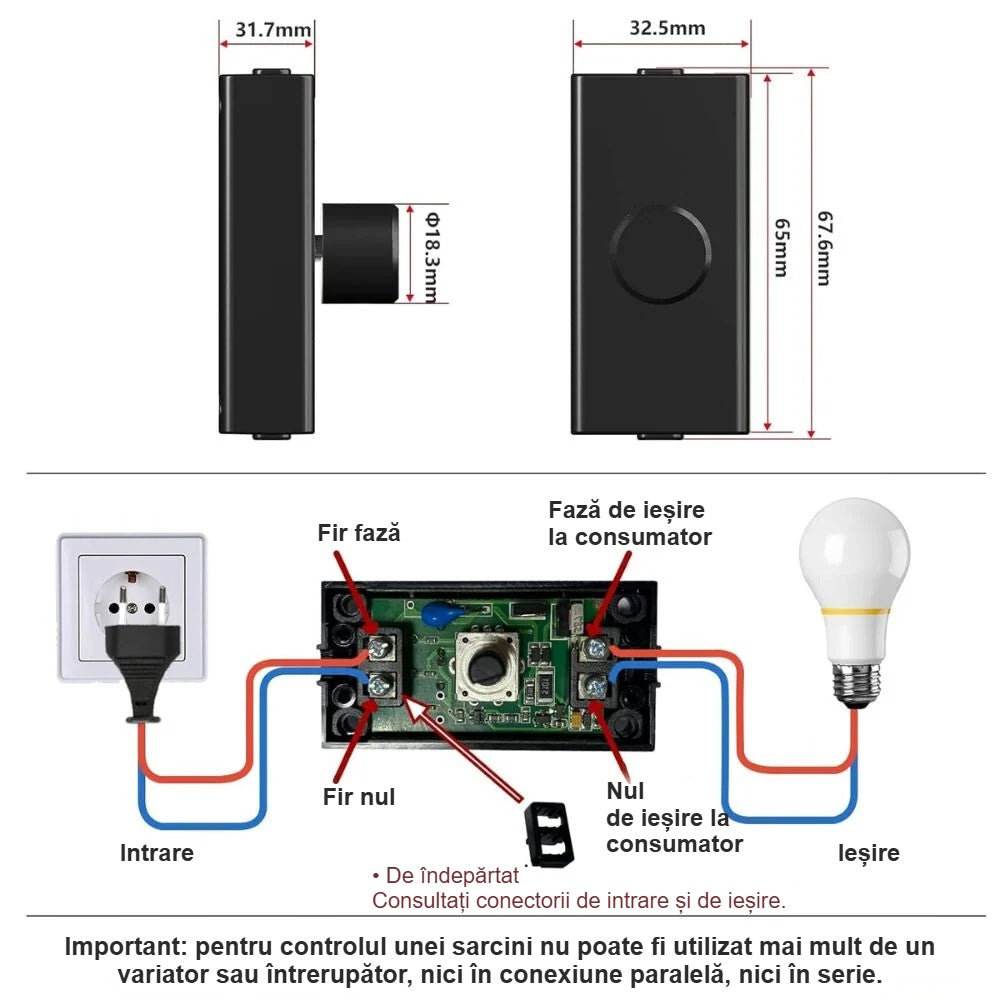

Fir fază

Fir nul

Intrare

Fază de ieșire
la consumator

Nul
de ieșire la
consumator

Ieșire

• De îndepărtat
Consultați conectorii de intrare și de ieșire.

Important: pentru controlul unei sarcini nu poate fi utilizat mai mult de un variator sau întrerupător, nici în conexiune paralelă, nici în serie.

Dacă variatorul nu funcționează corect

• Verificați dacă variatorul este conectat corect
• Asigurați-vă că lampa sau driverul LED sunt dimabile
• Variatorul utilizează tehnologia trailing edge (tăierea fazei), care funcționează cel mai bine cu LED-uri dimabile

Avertisment

Unele surse de lumină s-ar putea să nu se comporte conform așteptărilor pe baza puterii lor nominale. În caz de suprasarcină, funcția de siguranță a variatorului îl oprește automat.

• Conform imaginii produsului, pentru controlul unei sarcini nu poate fi utilizat mai mult de un variator sau întrerupător, nici în conexiune paralelă, nici în serie.
• Conform imaginii produsului, nu este permisă conectarea surselor de lumină cu halogen de 12 V sau a altor surse de joasă tensiune.

Date tehnice
