1. Destinația produsului

Scannerul de coduri de bare wireless Tera HW0002 este destinat scanării rapide a codurilor de bare 1D și 2D, precum și a codurilor QR.

Poate fi utilizat, printre altele, pentru:

· gestionarea stocurilor;

· activități în depozit;

· sisteme de casă;

· gestionarea coletelor;

· identificarea produselor;

· introducerea datelor în aplicații de birou;

· utilizarea cu computere și dispozitive Bluetooth compatibile.

În funcție de modul de funcționare selectat, datele scanate pot fi transmise imediat către dispozitivul conectat sau pot fi stocate temporar în memoria scannerului de coduri de bare.

2. Funcții principale

· Citirea codurilor de bare 1D și 2D

· Compatibilitate cu coduri QR

· Conexiune wireless de 2,4 GHz cu receptor USB

· Conexiune Bluetooth HID

· Conexiune Bluetooth BLE

· Mod de transmitere instantanee a datelor

· Memorie internă / mod de stocare

· Semnal sonor configurabil

· Vibrație configurabilă

· Mai multe dispuneri de tastatură

· Mod automat de așteptare

· Viteză de transmitere a datelor configurabilă

· Posibilitatea de a adăuga prefixe și sufixe

· Activarea și dezactivarea individuală a tipurilor de coduri de bare

· Suport de masă stabil

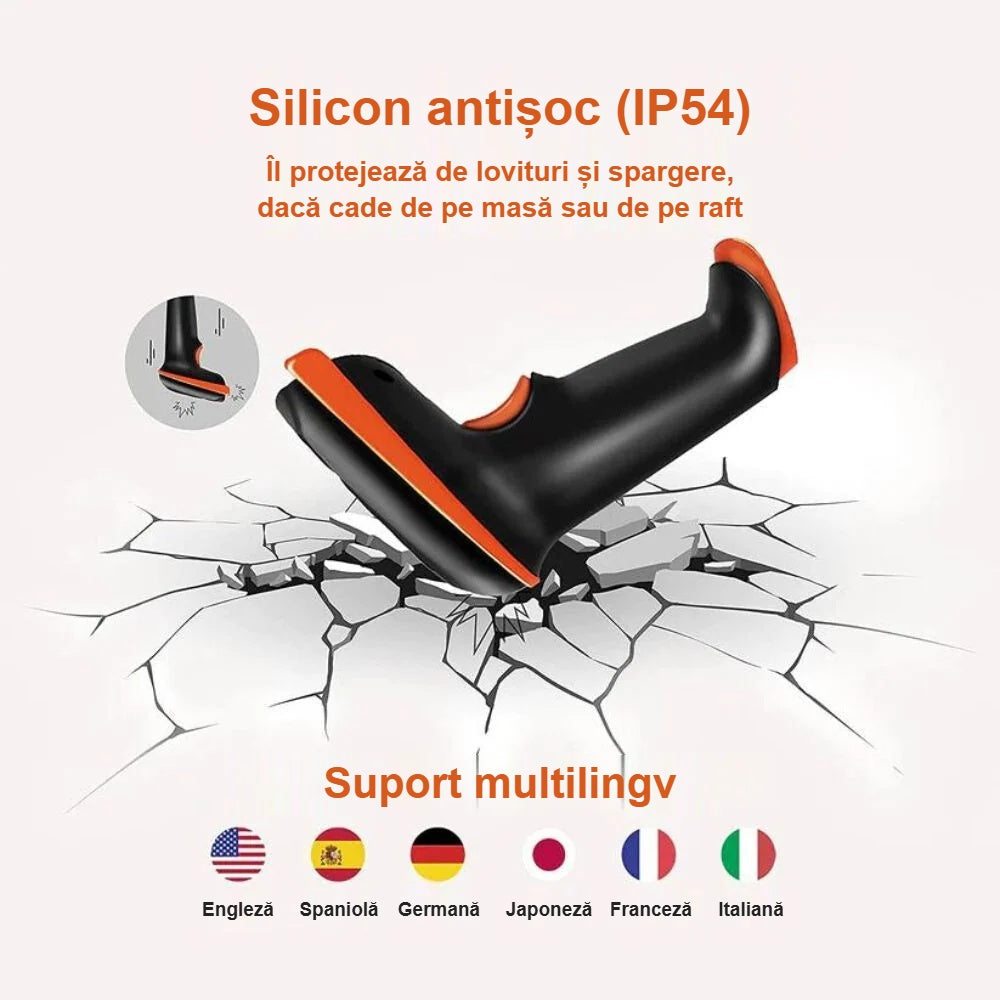

· Design rezistent, conform producătorului, la căderi de la înălțimi de până la 1,5 metri

3. Tipuri de coduri de bare acceptate

Dispozitivul poate recunoaște numeroase coduri 1D și 2D utilizate în mod obișnuit.

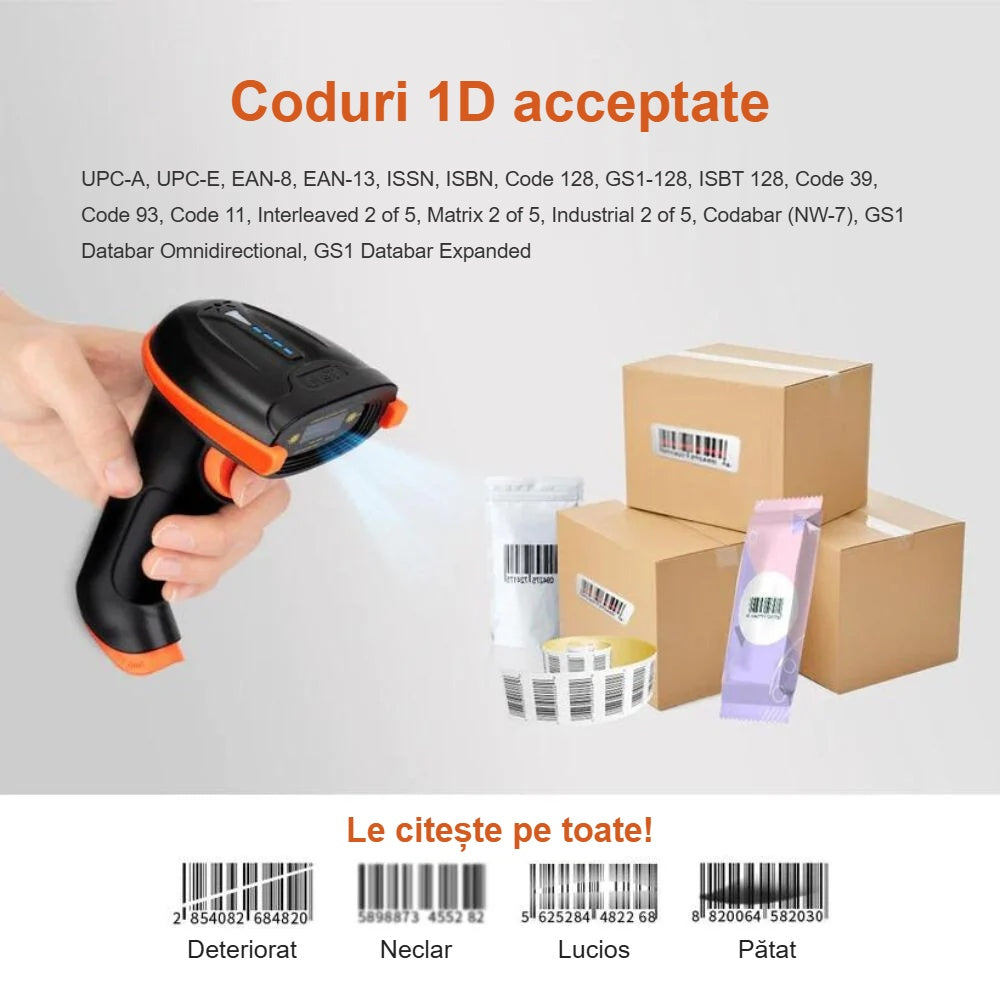

Coduri 1D, printre altele:

· Codabar

· Code 11

· Code 39

· Code 93

· Code 128

· UPC-A

· UPC-E

· EAN-8

· EAN-13

· EAN-128 / GS1-128

· ISBN

· MSI

· Industrial 2 of 5

· Interleaved 2 of 5

· Standard 2 of 5

· Matrix 2 of 5

Coduri 2D, printre altele:

· QR Code

· Data Matrix

· PDF417

· Micro PDF417

· Aztec

Unele tipuri de coduri pot fi activate sau dezactivate individual cu ajutorul codurilor de bare de configurare din ghidul de configurare.

4. Înainte de prima utilizare

1. Scoateți dispozitivul și accesoriile din ambalaj.

2. Verificați dacă scannerul de coduri de bare, cablul de încărcare sau receptorul USB prezintă deteriorări vizibile.

3. Încărcați dispozitivul înainte de prima utilizare.

4. Alegeți dacă doriți să îl utilizați cu receptorul USB de 2,4 GHz sau prin Bluetooth.

5. Pentru utilizarea normală, nu scanați la întâmplare coduri de bare de configurare din ghidul producătorului.

Important: Majoritatea codurilor QR și a codurilor de bare din manualul producătorului nu sunt coduri de testare, ci coduri de configurare utilizate pentru programarea dispozitivului. Scanarea acestora poate modifica imediat setarea respectivă.

5. Utilizarea cu receptorul USB de 2,4 GHz

Aceasta este cea mai simplă modalitate de utilizare cu un computer.

Asocierea

1. Conectați receptorul USB inclus la unul dintre porturile USB ale computerului.

2. Porniți scannerul de coduri de bare.

3. În mod normal, dispozitivul și receptorul USB sunt asociate din fabrică.

4. Deschideți, de exemplu, Notepad, Word, Excel sau un câmp de introducere din programul de gestionare a stocurilor utilizat.

5. Scanați un cod de bare.

6. Dacă datele apar pe ecran, conexiunea funcționează corect.

Dacă este necesară o nouă asociere

Conform ghidului producătorului:

1. Scanați codul de configurare „2.4G Mode” .

2. Scanați codul de asociere „Compulsory Pair with Dongle” .

3. Conectați receptorul USB.

4. La asocierea reușită, dispozitivul emite un semnal sonor, iar indicatorul luminos oferă feedback.

Dacă asocierea eșuează, repetați operațiunea după reconectarea receptorului USB.

6. Conexiune Bluetooth

Cititorul de coduri de bare este compatibil și cu computere, telefoane și tablete compatibile Bluetooth.

Pentru utilizarea ca tastatură standard, se recomandă modul Bluetooth HID .

Asocierea Bluetooth HID

1. Activați funcția Bluetooth pe telefon, tabletă sau computer.

2. Setați cititorul de coduri de bare în modul Bluetooth HID Mode conform ghidului de configurare din fabrică.

3. Activați modul de asociere Bluetooth.

4. Indicatorul luminos al dispozitivului poate semnala prin clipire starea asocierii.

5. Deschideți setările Bluetooth ale dispozitivului receptor.

6. Căutați cititorul de coduri de bare printre dispozitivele disponibile.

7. Selectați-l și efectuați asocierea.

8. Deschideți un câmp de introducere a textului și scanați un cod de bare.

După conectarea reușită, datele scanate apar la fel ca și cum ar fi fost introduse de la tastatură.

7. Asociere Bluetooth rapidă

Conform manualului din fabrică, în timpul utilizării Bluetooth puteți intra rapid în modul de asociere și ținând apăsat butonul dispozitivului aproximativ 8 secunde .

Funcționarea exactă poate depinde de modul Bluetooth selectat în acel moment.

8. Modul Bluetooth BLE

Dispozitivul acceptă și modul de comunicare BLE, adică Bluetooth Low Energy.

Acesta este utilizat în principal pentru comunicarea cu aplicații sau software specializat.

Pentru introducerea obișnuită a textului, gestionarea stocurilor sau utilizarea cu telefonul, de regulă modul Bluetooth HID este alegerea mai simplă.

Modificați modul BLE numai dacă programul utilizat o impune.

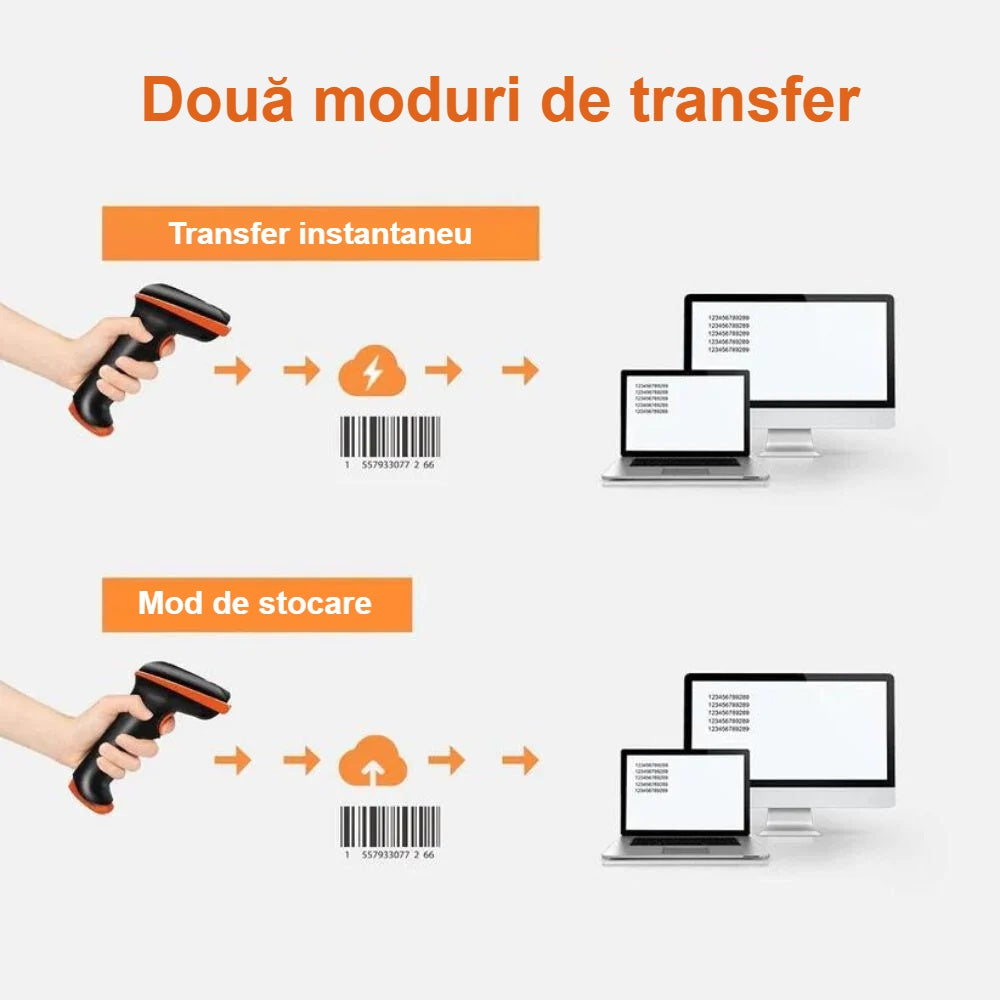

9. Modul de trimitere instantanee a datelor

Az Instant Upload Mode este destinat utilizării obișnuite.

În acest mod:

· dispozitivul scanează codul de bare;

· datele sunt transmise imediat către computerul conectat sau către un alt dispozitiv;

· datele nu rămân stocate permanent în memoria internă.

Acesta este modul potrivit dacă utilizați cititorul de coduri de bare în permanență în apropierea dispozitivului receptor.

10. Modul Memorie / Stocare

Dacă doriți să utilizați cititorul de coduri de bare și în afara razei de acțiune a conexiunii wireless, puteți activa Storage Mode.

În acest mod, dispozitivul:

1. scanează codul de bare;

2. salvează datele în memoria internă;

3. permite ulterior încărcarea datelor stocate.

Acest mod este util, de exemplu, într-un depozit mai mare sau într-un loc în care nu este disponibilă o conexiune wireless continuă.

11. Încărcarea datelor stocate

Datele scanate în modul de stocare pot fi transmise ulterior.

1. Restabiliți conexiunea cu computerul sau dispozitivul receptor.

2. Deschideți un câmp de introducere corespunzător.

3. Activați funcția „Upload Data” pe baza ghidului producătorului. „Upload Data” funcția.

4. Așteptați finalizarea transferului datelor.

Dispozitivul permite și interogarea numărului de coduri de bare stocate.

Ștergerea datelor

Memoria internă poate fi ștearsă cu ajutorul funcției „Clear Data”. ștergeți memoria numai după ce ați verificat că datele necesare au fost încărcate cu succes.

Important: ștergeți memoria numai după ce ați verificat că datele necesare au fost încărcate cu succes.

12. Scanare

În timpul utilizării normale:

1. Îndreptați capul de scanare către codul de bare.

2. Apăsați butonul de scanare.

3. Țineți dispozitivul stabil.

4. Asigurați-vă că întregul cod de bare se află în zona de scanare.

5. La recunoașterea cu succes, dispozitivul emite un semnal sonor, luminos și, dacă este activată, o vibrație.

6. Datele sunt transmise sau stocate în funcție de modul de comunicare curent.

Nu este necesar să atingeți codul direct cu scanerul de coduri de bare.

13. Moduri de scanare

Dispozitivul acceptă mai multe moduri de scanare.

Modul cu apăsarea butonului:
Codul de bare este scanat numai atunci când este apăsat butonul de scanare.

Modul continuu:
Dispozitivul încearcă în permanență să recunoască codul de bare aflat în fața sa.

Modul mereu activat:
Scanerul poate rămâne în stare de scanare continuă.

Pentru utilizarea manuală generală se recomandă modul cu apăsarea butonului.

14. Setarea zonei de scanare

Dispozitivul poate fi configurat să:

· caute codul de bare în întregul câmp vizual; sau

· scaneze în principal codul de bare aflat în centrul imaginii.

Setarea Center Only poate fi utilă atunci când mai multe coduri de bare se află în apropiere și doriți să scanați de fiecare dată exact un anumit cod.

15. Setarea semnalului sonor

Semnalul sonor emis la scanarea cu succes a codului de bare poate fi modificat.

Ghidul producătorului oferă mai multe niveluri de volum, de exemplu:

· volum ridicat;

· volum mediu;

· volum redus;

· sunet dezactivat.

Într-un mediu de lucru liniștit, volumul poate fi redus sau dezactivat complet.

16. Setarea vibrației

Dispozitivul acceptă și feedback prin vibrații.

Vibrația poate fi:

· activată;

· dezactivată.

Vibrația poate fi deosebit de utilă într-un mediu de lucru zgomotos, unde semnalul sonor se aude mai greu.

17. Modul automat de repaus

Pentru economisirea energiei, scanerul de coduri de bare poate intra automat în modul standby.

Pe baza ghidului producătorului, sunt disponibile mai multe opțiuni, de exemplu:

· după 5 minute;

· după 30 de minute;

· dezactivarea modului de repaus;

· repaus imediat.

Dispozitivul poate fi reactivat prin apăsarea butonului.

18. Setarea limbii tastaturii

Pentru afișarea corectă a caracterelor scanate, este important ca dispunerea tastaturii scanerului de coduri de bare să corespundă setării dispozitivului receptor.

Ghidul producătorului include, printre altele, următoarele dispuneri:

· engleză;

· germană;

· franceză;

· spaniolă;

· italiană;

· engleză britanică;

· japoneză;

· dispunere internațională;

· mod Unicode.

De exemplu, dacă apar alte caractere în locul caracterelor speciale, verificați setarea limbii tastaturii.

19. Utilizarea iOS

Dispozitivul poate fi utilizat și cu un iPhone sau iPad în modul Bluetooth HID.

Ghidul din fabrică include și o setare separată pentru tastatura virtuală destinată sistemului iOS.

Dacă tastatura virtuală afișată pe ecran dispare în timpul utilizării unui cititor de coduri de bare Bluetooth, aceasta poate fi afișată din nou folosind funcția corespunzătoare a tastaturii virtuale iOS HID.

20. Setarea caracterului de sfârșit de linie

După scanarea codului de bare, dispozitivul poate adăuga automat un caracter de control.

De exemplu, se poate seta:

· Enter / Carriage Return;

· TAB;

· întrerupere de linie;

· niciun caracter adăugat.

Pentru gestionarea generală a stocurilor, setarea Enter este adesea cea mai convenabilă, deoarece după scanare se poate trece automat la următorul câmp sau rând.

21. Prefix și sufix

Înaintea sau după conținutul codului de bare pot fi adăugate caractere personalizate.

Prefix:
Este plasat înaintea codului de bare propriu-zis.

Sufix:
Este plasat după codul de bare propriu-zis.

Aceste funcții sunt necesare în principal pentru sisteme speciale de gestionare a stocurilor, sisteme de casă sau sisteme corporative.

Dacă nu sunt necesare, păstrați setarea din fabrică neschimbată.

22. Ascunderea caracterelor

Dispozitivul poate ascunde un număr specificat de caractere de la începutul sau de la sfârșitul codului de bare.

De exemplu, se poate seta:

· ascunderea primului caracter;

· ascunderea primelor mai multe caractere;

· ascunderea ultimelor caractere.

Modificați această setare numai dacă software-ul utilizat sau sistemul de prelucrare a datelor o solicită în mod explicit.

23. Dimensiunea literelor / gestionarea literelor mici și mari

Dispozitivul poate modifica formatul literelor scanate.

Printre altele, se pot seta:

· păstrarea literelor mici și mari originale;

· transformarea tuturor caracterelor în majuscule;

· transformarea tuturor caracterelor în minuscule;

· inversarea literelor mici și mari.

Pentru utilizarea normală, se recomandă păstrarea formatului original al caracterelor.

24. Viteza de transfer a datelor Bluetooth

În modul Bluetooth HID, viteza de transfer a datelor poate fi ajustată pe mai multe niveluri.

O viteză mai mare poate asigura trimiterea mai rapidă a datelor, însă în cazul anumitor dispozitive de recepție mai vechi sau mai lente pot apărea caractere lipsă.

Dacă lipsesc caractere din datele scanate:

1. reduceți viteza de trimitere a datelor prin Bluetooth;

2. încercați din nou scanarea.

25. Numele dispozitivului Bluetooth

Numele Bluetooth al dispozitivului poate fi modificat individual cu ajutorul ghidului de configurare din fabrică.

Acest lucru este util atunci când într-un singur loc sunt utilizate mai multe cititoare de coduri de bare de același tip.

În cazul utilizării normale, acest lucru nu este necesar.

26. Activarea și dezactivarea tipurilor de coduri de bare

Formatele individuale de coduri de bare ale dispozitivului pot fi activate sau dezactivate separat.

De exemplu, se poate seta:

· Code 39;

· Code 93;

· Code 128;

· GS1-128;

· EAN-8;

· EAN-13;

· UPC-A;

· UPC-E;

· Codabar;

· QR Code;

· Data Matrix;

· PDF417;

· Micro PDF417.

Dacă un anumit cod de bare nu poate fi citit, este posibil ca formatul acestuia să fie dezactivat.

În acest caz, acesta poate fi activat din nou folosind codul de configurare corespunzător.

27. Restabilirea setărilor din fabrică

Dacă dispozitivul nu funcționează corect din cauza unei configurări incorecte, acesta poate fi readus la starea inițială din fabrică.

Pentru aceasta, trebuie scanat codul de configurare „Factory Reset” din manualul din fabrică. „Factory Reset” codul de configurare

Restabilirea poate fi justificată dacă:

· setările dispozitivului au fost modificate accidental;

· conexiunea nu funcționează corect;

· citește incorect din cauza setărilor personalizate anterioare;

· nu se știe ce configurație este activată în prezent.

După restabilirea setărilor din fabrică, poate fi necesară configurarea din nou a conexiunii wireless sau Bluetooth.

28. Dacă dispozitivul nu citește codul de bare

Verificați:

· dacă codul de bare nu este deteriorat;

· dacă distanța de citire este adecvată;

· dacă întregul cod de bare se află în zona de citire;

· dacă tipul de cod de bare respectiv este activat;

· dacă fereastra cititorului este curată;

· dacă nivelul de încărcare al bateriei este suficient.

Pe suprafețe lucioase sau reflectorizante, încercați să înclinați ușor cititorul de coduri de bare.

29. Dispozitivul scanează, dar datele nu sunt afișate

Verificați:

· conexiunea de 2,4 GHz sau Bluetooth;

· dacă este selectat modul de comunicare corespunzător;

· dacă pe computer este activ un câmp de introducere;

· dacă conexiunea Bluetooth este în continuare activă;

· dacă nu este activat Storage Mode.

În Storage Mode, datele este posibil să nu fie afișate imediat, deoarece sunt stocate mai întâi în memoria internă.

30. Sunt afișate caractere incorecte

Dacă conținutul codului de bare este corect, dar pe computer sunt afișate alte caractere, de obicei dispunerea tastaturii nu este configurată corect.

Setați aceeași limbă a tastaturii:

· pe computer;

· și pe cititorul de coduri de bare.

Acest lucru este deosebit de important pentru caracterele speciale, semnele de punctuație și anumite dispuneri internaționale ale tastaturii.

31. Curățare și întreținere

· Opriți dispozitivul înainte de curățare.

· Ștergeți carcasa cu o lavetă moale, uscată sau ușor umedă.

· Păstrați curată fereastra optică a cititorului.

· Nu folosiți produse de curățare abrazive.

· Nu folosiți solvenți agresivi.

· Nu scufundați dispozitivul în apă.

· Nu permiteți pătrunderea lichidelor în conectori sau în interiorul dispozitivului.

32. Avertismente de siguranță

· Utilizați produsul exclusiv conform destinației sale.

· Nu priviți direct în sursa de lumină a cititorului.

· Nu dezasamblați și nu modificați dispozitivul.

· Nu utilizați dispozitivul dacă carcasa sau cablul de încărcare este deteriorat.

· Nu expuneți dispozitivul la temperaturi extreme sau umezeală.

· Nu scufundați dispozitivul în apă.

· Nu așezați dispozitivul în apropierea unei flăcări deschise sau a unei surse puternice de căldură.

· Protejați receptorul USB împotriva pierderii și deteriorării.

· Când nu este utilizat, păstrați dispozitivul într-un loc uscat și sigur.

· Copiii pot utiliza dispozitivul numai sub supravegherea unui adult.

Notă: scanați codurile de bare de programare din ghidul de configurare din fabrică numai atunci când este necesar, deoarece acestea modifică setările de funcționare ale dispozitivului.
