Comutator KVM TESmart pentru două monitoare DisplayPort – 8x2 (4 PC, 2 Monitoare) 4K@60Hz, EDID, Conectare la cald, USB 2.0, Trecere directă, DCCI

4 computere, 2 monitoare, 4K la 60 Hz, EDID, USB 2.0, DCCI

Înainte de prima utilizare a aparatului, citiți cu atenție întregul manual. Păstrați documentul pentru consultare ulterioară și includeți-l împreună cu aparatul atunci când transmiteți produsul unei alte persoane.

Acest ghid a fost redactat pe baza manualului original al produsului, prezentat în fotografiile furnizate.

1. Utilizarea prevăzută

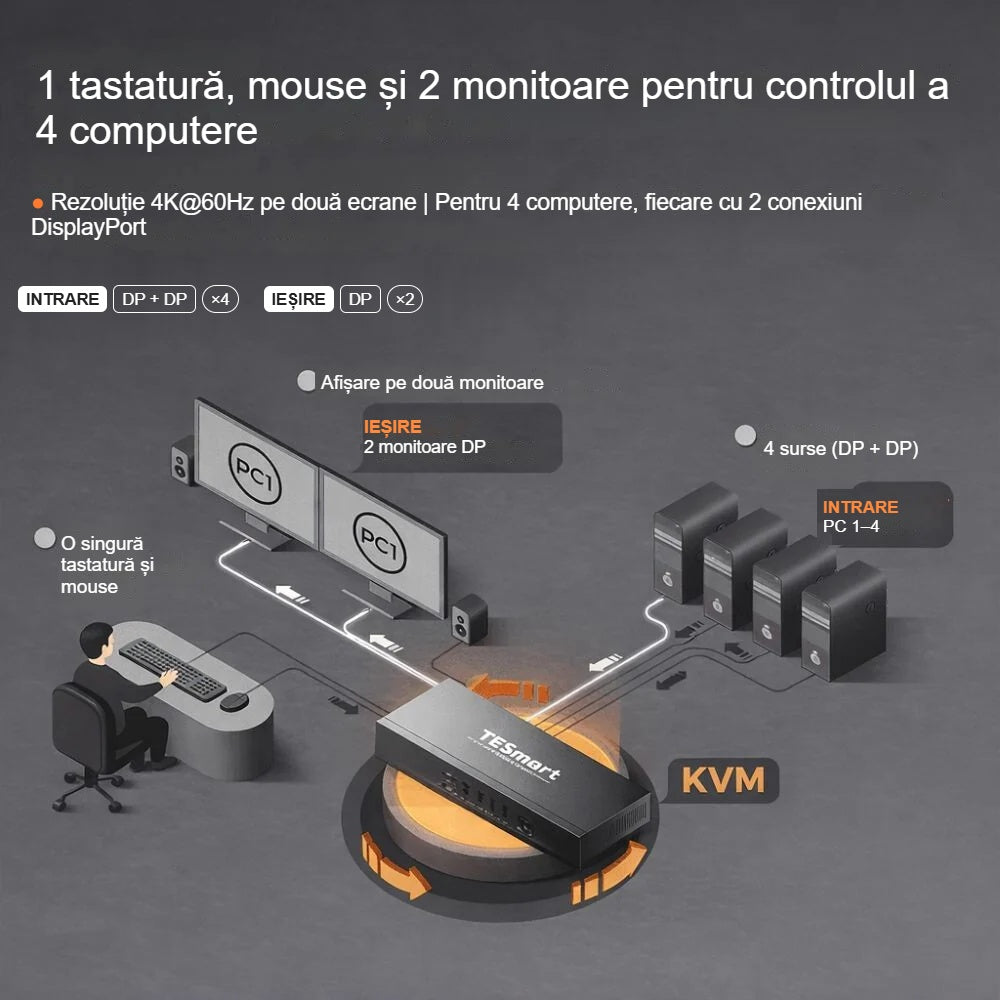

Cu ajutorul comutatorului KVM TESmart Dual Monitor DisplayPort pot fi controlate până la patru computere folosind o singură tastatură, un singur mouse și două monitoare DisplayPort.

Aparatul oferă două intrări DisplayPort pentru fiecare computer, astfel încât poate afișa și desktopul extins pe două monitoare al computerelor conectate.

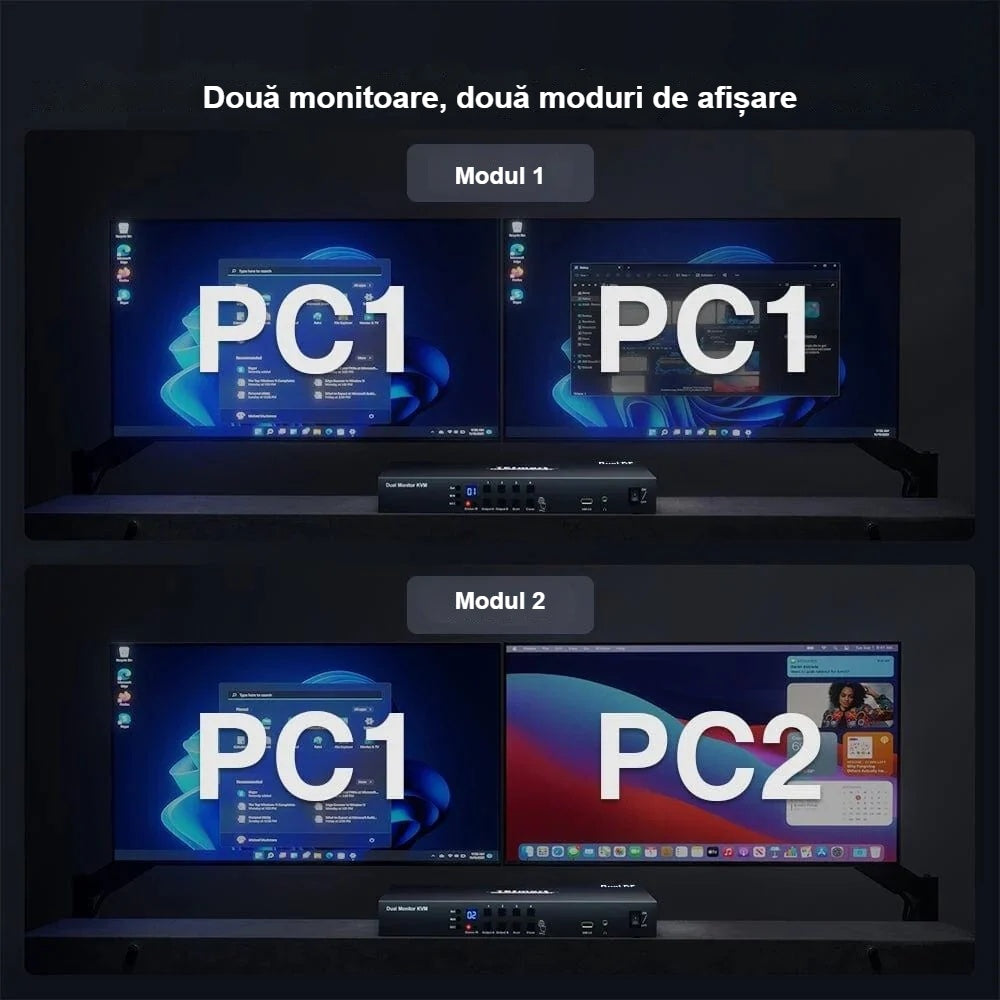

Pe cele două monitoare pot fi afișate:

• desktopul extins pe două monitoare al aceluiași computer;
• două ecrane distincte ale aceluiași computer;
• sau imaginea a două computere diferite

în funcție de modul setat și de configurația afișajelor computerelor.

Aparatul acceptă cel mult o rezoluție de 3840 × 2160 pixeli la 60 Hz,adică 4K la 60 Hz.

2. Informații importante privind compatibilitatea

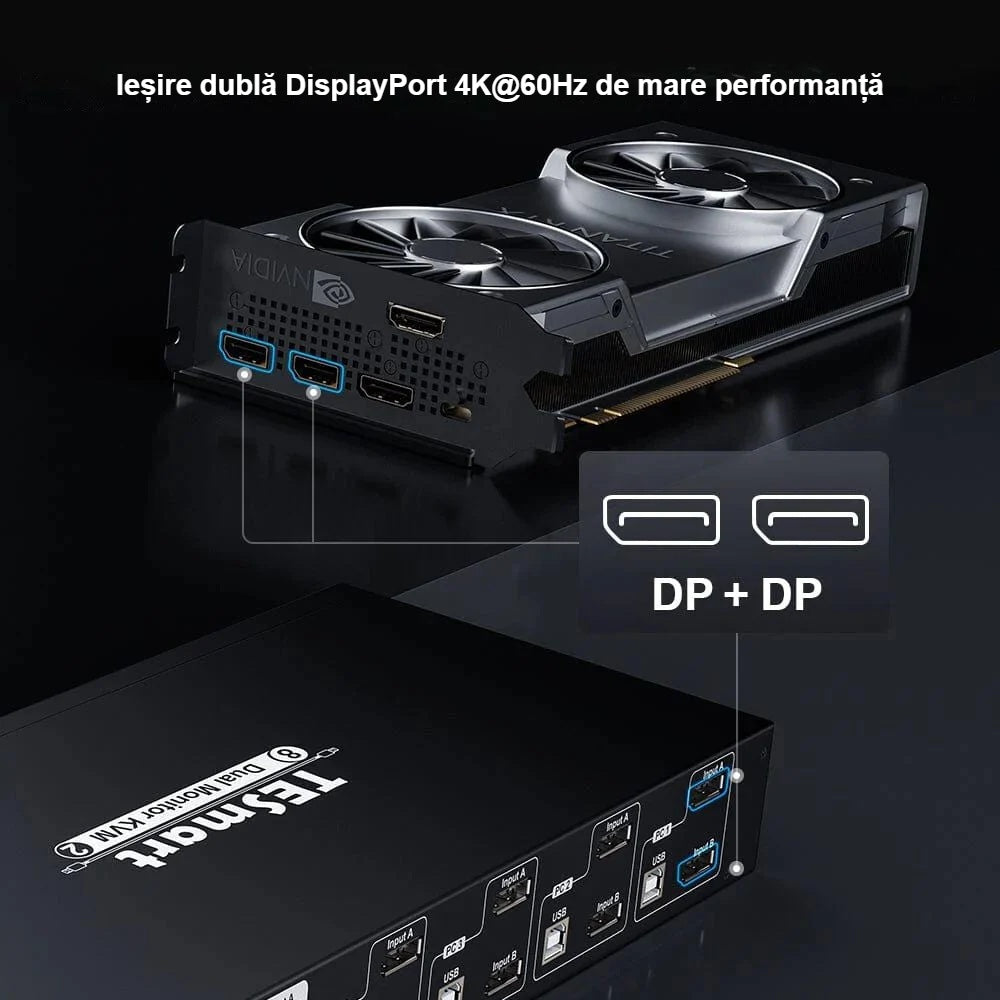

Pentru funcționarea completă pe două monitoare, fiecare computer conectat trebuie să dispună de două ieșiri video DisplayPort distincte. kell rendelkeznie.

Pentru conectarea unui computer sunt necesare:

• 2 cabluri DisplayPort pentru cele două ieșiri video;
• 1 cablu USB A–B pentru controlul tastaturii și mouse-ului.

Ambele intrări DisplayPort trebuie conectate la același computer.

De exemplu, în grupul de conectori PC1 se află:

• intrarea DisplayPort Input A;
• intrarea DisplayPort Input B;
• intrarea USB-B

toate aparținând aceluiași computer PC1.

Dacă este conectată doar intrarea Input A sau doar intrarea Input B, funcția de afișare pe două monitoare a computerului respectiv nu va funcționa complet.

3. Funcții principale

• Controlul a patru computere cu o singură tastatură și un singur mouse
• Utilizarea simultană a două monitoare DisplayPort
• Opt intrări DisplayPort și două ieșiri DisplayPort
• Rezoluție de până la 3840 × 2160 la 60 Hz
• Afișarea unor computere diferite pe cele două monitoare
• Afișarea desktopului extins pe două monitoare al aceluiași computer

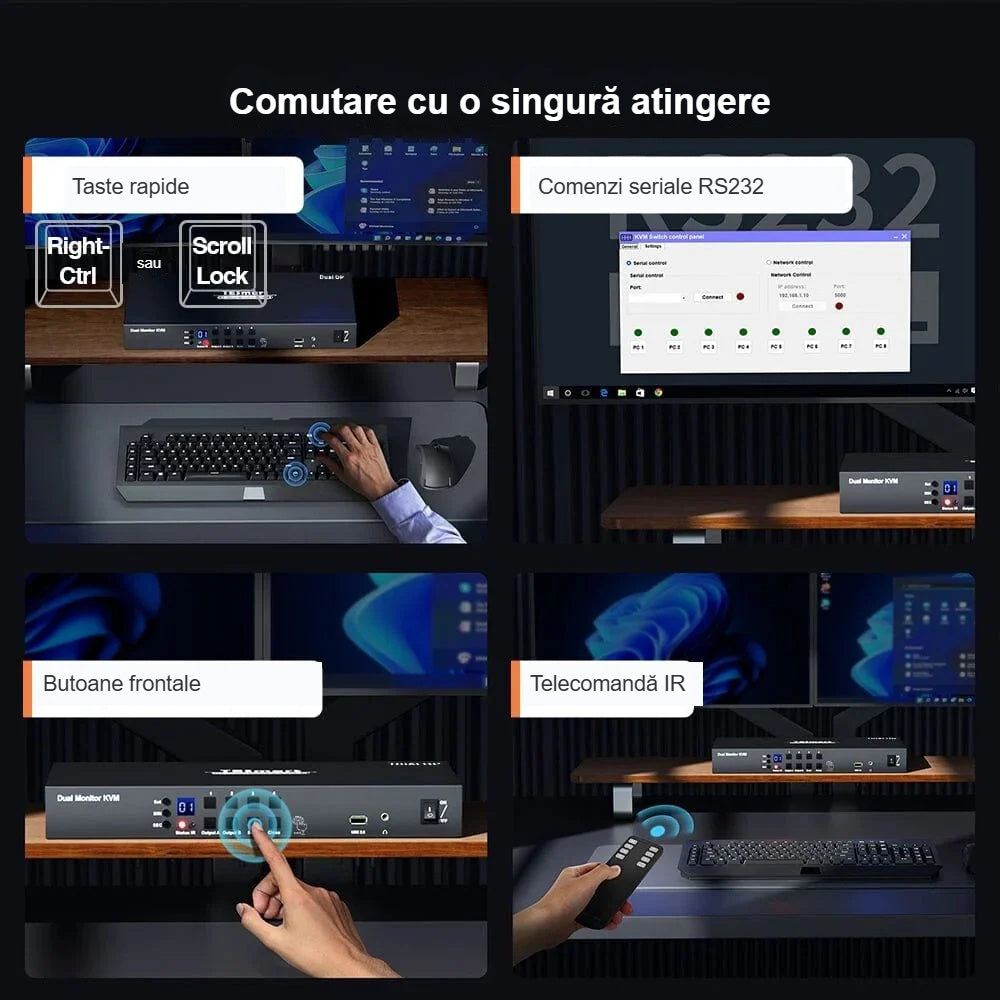

• Comutarea intrării cu ajutorul butoanelor de pe panoul frontal
• Comutarea intrării cu ajutorul telecomenzii cu infraroșu
• Suport pentru comenzi rapide de la tastatură
• Control extern prin RS232
• Comutarea automată a intrării

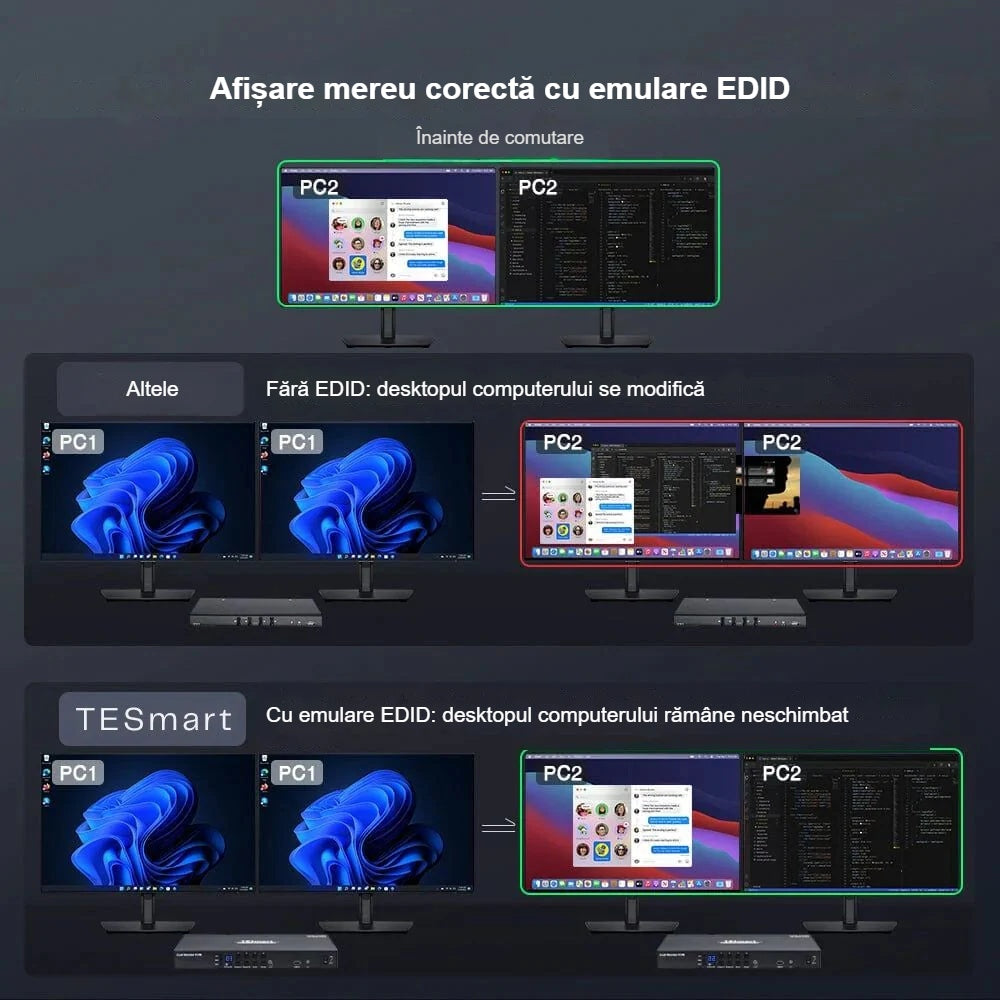

• Gestionarea EDID
• Suport Hot Plug
• Mod de trecere a semnalelor de la tastatură și mouse
• Conector USB 2.0 suplimentar
• Ieșire audio stereo analogică
• Conector DCCI pentru interconectarea a două dispozitive KVM
• Compatibilitate cu diverse sisteme Windows, macOS, Linux și Raspberry Pi

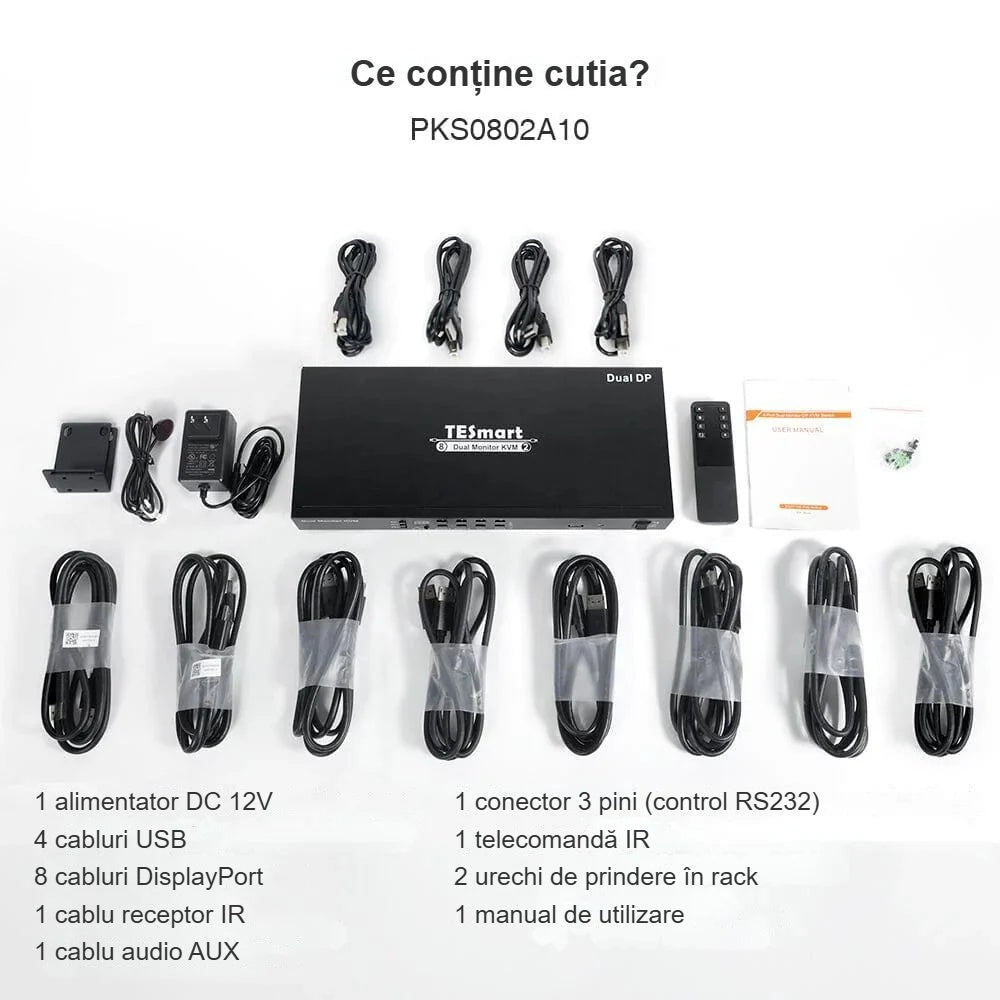

4. Conținutul pachetului

Conform manualului original, pachetul conține următoarele:

• 1 comutator KVM TESmart DisplayPort pentru două monitoare
• 1 telecomandă cu infraroșu
• 1 cablu receptor extern cu infraroșu
• 1 sursă de alimentare externă de 12 V c.c.
• 1 conector RS232 cu trei poli
• 2 urechi de fixare pentru rack
• 1 cablu AUX pentru interconectarea DCCI
• 1 manual de utilizare original

A calculatoarelor necesare, cablurile DisplayPort și USB nu sunt incluse în kit, conform listei de conținut a manualului.

5. Cablurile necesare pentru întregul sistem

Pentru conectarea completă a patru calculatoare la două monitoare sunt necesare, în total, următoarele cabluri:

• 8 cabluri DisplayPort de la cele patru calculatoare la intrările KVM
• 2 cabluri DisplayPort de la KVM la monitoare
• 4 cabluri USB A–B pentru controlul calculatoarelor

Opțional, poate fi necesar:

• 1 cablu audio de 3,5 mm sau un difuzor activ
• cablu de control RS232
• cablul receptor IR extern inclus
• un al doilea comutator KVM pentru sistemul DCCI cu patru monitoare

Pentru o transmisie stabilă 4K@60 Hz, utilizați cabluri DisplayPort de calitate corespunzătoare, care acceptă rezoluția necesară.

6. Instrucțiuni de siguranță

Utilizați dispozitivul numai în spații uscate, interioare.

Nu utilizați dispozitivul:

• în exterior;
• în încăperi umede sau cu umiditate ridicată;
• în lumina directă a soarelui;
• în apropierea surselor de căldură;
• cu o sursă de alimentare sau un cablu deteriorat;
• în locuri unde poate ajunge lichid pe acesta.

Nu acoperiți dispozitivul și asigurați o ventilație adecvată.

Nu așezați pe comutatorul KVM recipiente care conțin lichide.

Nu atingeți sursa de alimentare sau conectorii cu mâinile ude.

Nu desfaceți carcasa dispozitivului și nu încercați să îl reparați singur.

Utilizați exclusiv o sursă de alimentare DC 12 V inclusă sau identică din punct de vedere tehnic, cu polaritatea corespunzătoare .

Înainte de conectare sau de schimbarea cablurilor, opriți, pe cât posibil, dispozitivul și calculatoarele afectate.

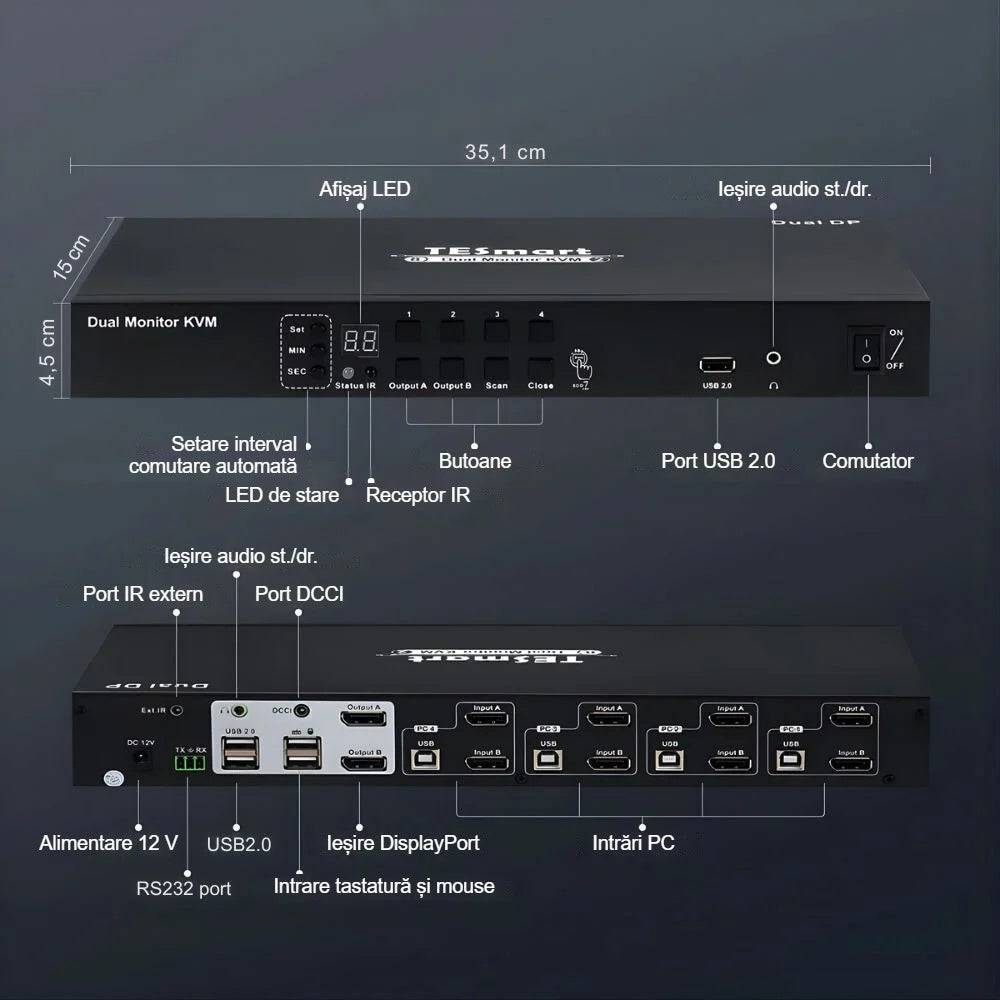

7. Conectorii de pe partea din spate a dispozitivului

1. DC 12 V

Conectorul sursei de alimentare de la rețea incluse.

2. RS232

Servește la conectarea unui sistem de control extern. Comutarea intrărilor poate fi controlată și prin comenzi RS232.

Setul exact de comenzi trebuie utilizat conform protocolului RS232 aferent dispozitivului. Nu conectați aici un cablu de rețea obișnuit sau un cablu audio.

3. Ext. IR

Conectorul cablului receptorului infraroșu extern inclus.

Receptorul IR extern este util atunci când comutatorul KVM este montat într-un dulap, într-un rack, sub birou sau într-un alt loc care nu este vizibil pentru telecomandă.

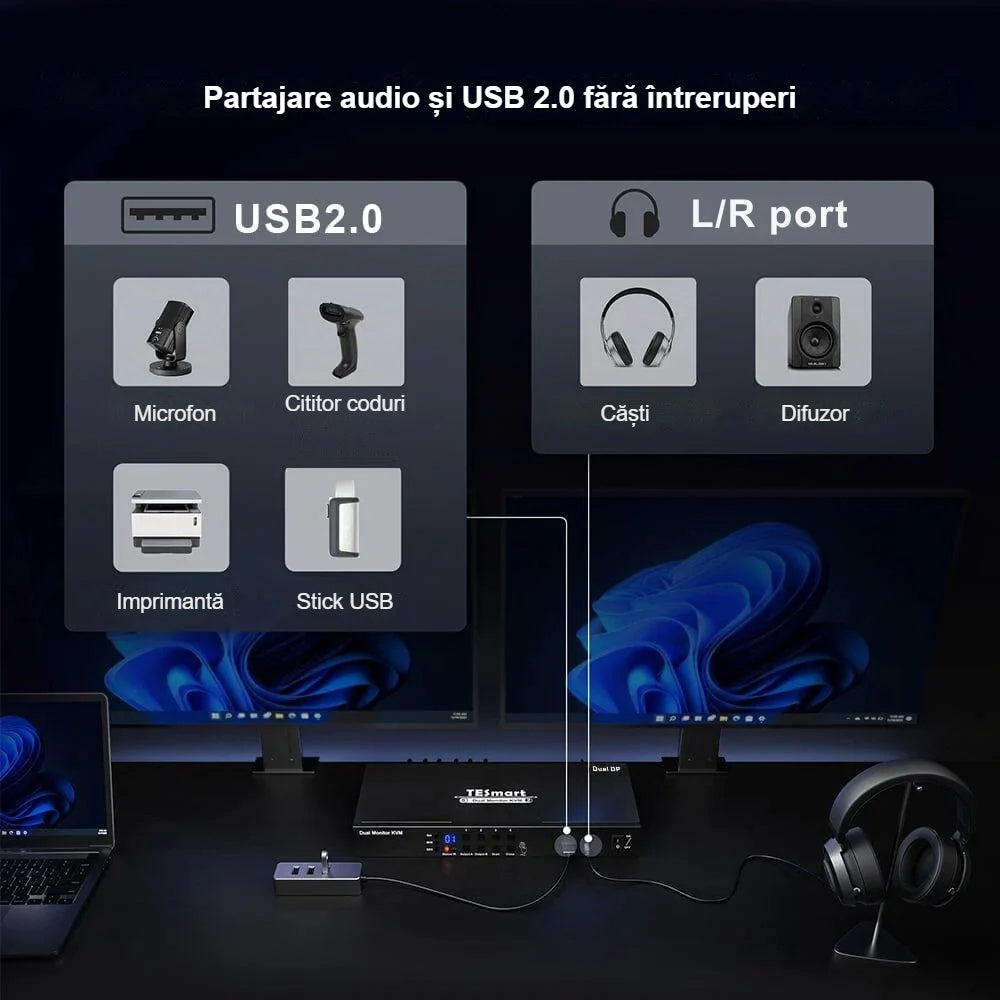

4. Ieșire audio L/R

Ieșire audio stereo analogică de 3,5 mm pentru conectarea unui difuzor activ sau a altui dispozitiv audio.

5. Conector USB 2.0 auxiliar

Poate fi utilizat pentru conectarea unui dispozitiv USB auxiliar, de exemplu:

• cititor de coduri de bare;
• unitate USB;
• imprimantă;
• alt dispozitiv USB 2.0 cu un consum redus sau adecvat de energie.

Funcționarea anumitor dispozitive USB cu un consum mai mare de energie nu este garantată.

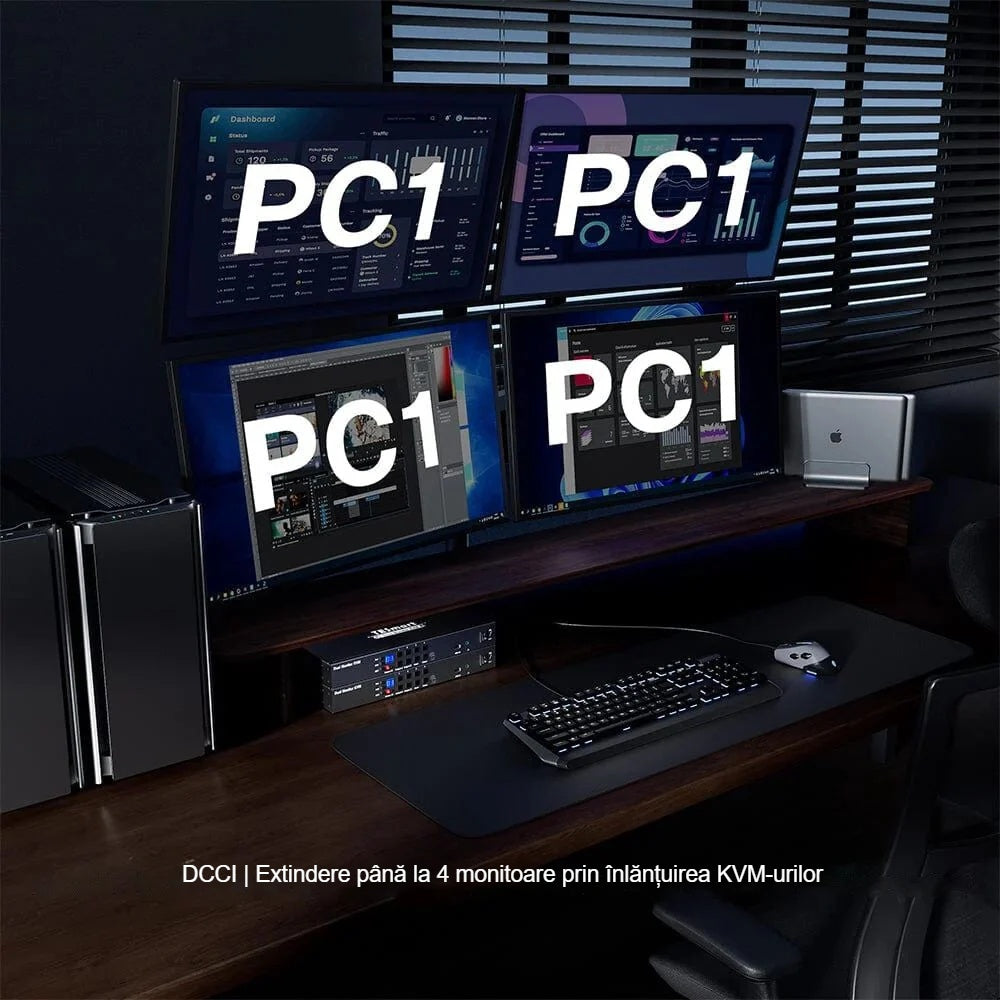

6. DCCI

Servește la interconectarea a două comutatoare KVM TESmart compatibile. Astfel, se poate configura un sistem cu până la patru monitoare în loc de două.

7. Conectori pentru tastatură și mouse

Tastatura USB și mouse-ul USB comune trebuie conectate la acești conectori.

8. Ieșiri DisplayPort

Conectorii DisplayPort ai celor două monitoare:

• Output A / Monitor A
• Output B / Monitor B

9. Grupul de intrări PC4

• DisplayPort Input A
• DisplayPort Input B
• intrarea USB-B

Toți cei trei conectori aparțin celui de-al patrulea calculator.

10. Grupul de intrare PC3

Cele două conectori DisplayPort și conectorul USB ai celui de-al treilea computer.

11. Grupul de intrare PC2

Cele două conectori DisplayPort și conectorul USB ai celui de-al doilea computer.

12. Grupul de intrare PC1

Cele două conectori DisplayPort și conectorul USB ai primului computer.

8. Comenzile de pe panoul frontal

13. Temporizarea comutării automate

Intervalul comutării automate a intrării poate fi setat în minute și secunde.

MIN:
Setarea valorii minutelor între 0 și 59 de minute.

SEC:
Setarea valorii secundelor între 0 și 59 de secunde.

SET:
Salvarea și confirmarea valorii de timp setate.

14. Afișaj LED

Afișează numărul intrării sau al computerului selectat în prezent.

15. LED indicator de stare

Conform manualului:

• indicator roșu: comutarea automată este dezactivată;
• indicator verde: comutarea automată este activată.

16. Receptor infraroșu încorporat

Primește semnalul telecomenzii cu infraroșu.

Dacă receptorul IR de pe panoul frontal al dispozitivului nu este vizibil, utilizați receptorul IR extern conectat la conectorul Ext. IR.

17. Rândul de butoane de pe panoul frontal

Este utilizat pentru selectarea computerelor și monitoarelor, comutarea automată și operarea afișajului.

18. Comutator principal

Este utilizat pentru pornirea și oprirea comutatorului KVM.

9. Conectarea de bază

9.1. Conectarea monitoarelor

1. Opriți monitoarele și comutatorul KVM.
2. Conectați intrarea DisplayPort a primului monitor la ieșirea KVM Output A Conectați intrarea DisplayPort a celui de-al doilea monitor la
3. Output B Pe monitoare, selectați intrarea DisplayPort corespunzătoare. Conectați intrarea DisplayPort a celui de-al doilea monitor la
4. 9.2. Conectarea tastaturii și a mouse-ului

Conectați tastatura USB la conectorul corespunzător pentru tastatură.

1. Conectați mouse-ul USB la conectorul corespunzător pentru mouse.
2. La prima configurare, utilizați de preferință dispozitive USB cu fir, simple și standard.
3. 9.3. Conectarea primului computer

Conectați prima ieșire DisplayPort a PC1 la intrarea KVM

1. PC1 Input A Conectați a doua ieșire DisplayPort a PC1 la PC1 Input B
2. Conectați mufa USB-A a computerului la intrarea USB-B a PC1 folosind un cablu USB A–B. Verificați ca ambele cabluri DisplayPort și cablul USB să aparțină aceluiași computer. PC1 Input B
3. 9.4. Conectarea celorlalte computere
4. Repetați pașii anteriori pentru:

grupul de intrare PC2;

grupul de intrare PC3;

• grupul de intrare PC4.
• Nu confundați cablurile DisplayPort și USB ale diferitelor computere.
• 9.5. Alimentarea

Conectați sursa de alimentare DC de 12 V inclusă la comutatorul KVM.

Conectați sursa de alimentare la priza de rețea.

1. Porniți monitoarele.
2. Porniți comutatorul KVM.
3. Porniți sau reporniți computerele.
4. 10. Ordinea recomandată de pornire
5. Pentru funcționarea stabilă a detectării DisplayPort și EDID, se recomandă următoarea ordine:

Monitoarele

Comutatorul KVM

1. Computerele
2. Dacă pe unul dintre monitoare nu apare imagine:
3. opriți computerul;

verificați cablurile;

1. porniți monitoarele;
2. reporniți comutatorul KVM;
3. kapcsolja be a monitorokat;
4. indítsa újra a KVM kapcsolót;
5. reporniți computerul.

11. Configurarea afișajelor computerului

Pentru utilizarea cu două monitoare, trebuie configurate ambele afișaje și în sistemul de operare al computerului.

În Windows, de obicei:

1. Faceți clic dreapta pe desktop.
2. Selectați Setări afișaj.
3. Verificați dacă ambele monitoare au fost recunoscute.
4. Selectați opțiunea „Extindere afișaje”.
5. Aranjați monitoarele conform poziționării lor reale.
6. Setați rezoluția și rata de reîmprospătare dorite.

Pentru oglindire, selectați duplicarea afișajelor.

Configurarea exactă poate depinde de sistemul de operare și de placa video.

12. Afișarea unui computer pe ambele monitoare

Dacă doriți să vedeți desktopul cu două monitoare al aceluiași computer:

1. Apăsați butonul Output A Apăsați unul dintre butoanele 1–4 corespunzător computerului dorit.
2. Apăsați același buton 1–4.
3. Apăsați butonul Pe monitoare, selectați intrarea DisplayPort corespunzătoare. Apăsați unul dintre butoanele 1–4 corespunzător computerului dorit.
4. De exemplu, pentru afișarea computerului PC2 pe două monitoare:

Output A → 2

• Output B → 2
• Imaginea de la Input A al PC2 va fi afișată pe un monitor, iar imaginea de la Input B pe celălalt monitor.

Cele două afișaje trebuie activate separat și în sistemul de operare al computerului.

13. Afișarea a două computere diferite

Pe cele două monitoare pot fi selectate computere diferite.

De exemplu:

Monitorul A: PC1

• Monitorul B: PC3
• Configurare:

Apăsați butonul Output A.

1. Apăsați butonul 1.
2. Apăsați butonul Output B.
3. Apăsați butonul 3.
4. Tastatura și mouse-ul controlează simultan un singur computer selectat.

14. Selectarea focalizării tastaturii și mouse-ului

Când pe cele două monitoare sunt afișate două computere diferite, trebuie stabilit ce computer va fi controlat de tastatura și mouse-ul comune.

Butonul Output A:

Transferă controlul tastaturii și mouse-ului către computerul afișat pe monitorul A.
Butonul Output B:

Transferă controlul tastaturii și mouse-ului către computerul afișat pe monitorul B.
Înainte de utilizare, verificați dacă monitorul și computerul corecte sunt active.

15. Utilizarea directă a butoanelor 1–4

Butoanele 1–4 sunt utilizate pentru selectarea directă a celor patru computere conectate.

Pentru configurarea corectă a alocării pe două monitoare, după butonul Output A sau Output B selectați numărul computerului dorit.

Output A → 4: selectarea celui de-al patrulea computer pentru monitorul A

Monitorul A: PC1

• Output B → 2: selectarea celui de-al doilea computer pentru monitorul B
• 16. Butonul Close

Butonul

Close activează sau dezactivează afișajul LED de pe panoul frontal. Oprirea afișajului nu oprește KVM-ul și nu întrerupe conexiunea video sau USB.

17. Comutarea automată a intrării

Funcția de scanare automată poate comuta succesiv între computerele conectate.

Setarea intervalului

Utilizați butonul MIN pentru a seta minutele între 0 și 59.

1. Utilizați butonul SEC pentru a seta secundele între 0 și 59.
2. Apăsați butonul SET pentru a salva setarea.
3. Pornirea comutării automate

Apăsați butonul

Scan Scan butonul.

Indicatorul de stare verde indică faptul că schimbarea automată este activă.

Oprirea schimbării automate

Apăsați din nou butonul Scan.

Indicatorul de stare roșu indică faptul că schimbarea automată este dezactivată.

Dacă utilizați un interval foarte scurt, este posibil ca monitoarele să nu aibă suficient timp pentru a afișa complet semnalul DisplayPort. În acest caz, setați o durată mai lungă.

18. Utilizarea telecomenzii cu infraroșu

Cu telecomanda inclusă, mai multe funcții ale butoanelor de pe panoul frontal al comutatorului KVM pot fi controlate de la distanță.

1. Îndepărtați folia de protecție a bateriei, dacă există.
2. Îndreptați telecomanda către receptorul infraroșu frontal.
3. Selectați ieșirea și computerul dorite.
4. Dacă KVM-ul nu este vizibil, conectați receptorul IR extern la mufa Ext. IR.
5. Așezați capul receptorului extern într-un loc vizibil.

Dacă telecomanda nu funcționează, verificați bateria acesteia și poziționarea receptorului IR.

19. Comenzi rapide de la tastatură

KVM-ul acceptă comenzi rapide de la tastatură, cu ajutorul cărora computerele și funcțiile pot fi schimbate și de la tastatură.

Combinațiile exacte de taste pot depinde de versiunea firmware-ului dispozitivului și de tabelul de comenzi rapide din fabrică. În fotografiile disponibile nu este vizibilă lista completă de comenzi rapide, prin urmare nu se recomandă utilizarea unor combinații de taste presupuse.

În locul comenzilor rapide, toate funcțiile pot fi accesate în siguranță cu butoanele de pe panoul frontal sau cu telecomanda.

20. Mod de transmitere a semnalului de la tastatură și mouse

Modul pass-through poate îmbunătăți compatibilitatea cu tastaturile și mouse-urile speciale.

Acest lucru poate fi deosebit de util pentru:

• tastaturi multimedia;
• mouse-uri programabile;
• tastaturi de gaming;
• dispozitive HID speciale.

Funcționarea anumitor funcții speciale sau a software-ului producătorului prin KVM nu poate fi garantată în toate cazurile.

În cazul unei probleme de compatibilitate, verificați mai întâi dispozitivul cu o tastatură USB simplă, cu fir, și un mouse.

21. Utilizarea unui dispozitiv USB 2.0 suplimentar

La portul USB 2.0 standard poate fi conectat un dispozitiv USB suplimentar.

De exemplu:

• unitate USB;
• cititor de coduri de bare;
• imprimantă;
• cititor de carduri;
• alt dispozitiv USB 2.0.

Dispozitivul USB se poate conecta la computerul controlat în prezent.

Închideți fișierele și deconectați în siguranță unitatea USB înainte de schimbarea intrării, deoarece comutarea între computere poate întrerupe conexiunea de date.

În cazul unui hard disk extern sau al altui dispozitiv cu consum mare de energie, se recomandă utilizarea unui dispozitiv USB cu sursă de alimentare separată.

22. Ieșire audio analogică

La ieșirea audio L/R de 3,5 mm a KVM-ului poate fi conectat un difuzor activ sau un alt dispozitiv audio analogic.

1. Conectați difuzorul la ieșirea audio de 3,5 mm.
2. Pe computer, selectați ieșirea audio corespunzătoare.
3. Dacă este necesar, verificați setările audio DisplayPort.
4. Reglați volumul pe computer și pe difuzor.

Dacă nu se aude sunet, verificați dacă ieșirea audio a computerului activ nu este dezactivată.

23. Utilizarea funcției Hot Plug

Funcția Hot Plug este acceptată de KVM, astfel încât anumite cabluri și dispozitive pot fi conectate sau deconectate fără a opri computerele.

Totuși, pentru o funcționare stabilă și evitarea pierderii datelor, se recomandă:

• să ejectați în siguranță dispozitivul înainte de deconectarea suportului de stocare USB;
• să opriți sistemul afectat înainte de înlocuirea cablului monitorului sau a cablului DisplayPort;
• să opriți KVM-ul înainte de modificarea alimentării sau a conexiunilor.

24. Gestionarea EDID și a rezoluției

Cu ajutorul informațiilor EDID, computerele identifică rezoluțiile acceptate și rata de reîmprospătare a monitoarelor.

Gestionarea EDID de către KVM ajută computerele să păstreze setările de afișare corespunzătoare și după comutarea intrării.

Pentru funcționarea la 4K@60 Hz, trebuie îndeplinite toate condițiile de mai jos:

• placa video a computerului acceptă ieșire 4K@60 Hz;
• ambele ieșiri DisplayPort au versiunea corespunzătoare;
• monitorul acceptă 4K@60 Hz;
• cablurile DisplayPort utilizate au o calitate corespunzătoare;
• în sistemul de operare sunt setate rezoluția 3840 × 2160 și rata de reîmprospătare de 60 Hz.

La utilizarea monitoarelor cu rezoluții diferite, computerul și KVM-ul se pot adapta la setările acceptate în comun.

25. Conectarea DCCI pentru patru monitoare

Două comutatoare KVM compatibile pot fi conectate prin DCCI. Astfel, sistemul poate fi extins pentru gestionarea simultană a patru monitoare.

Principiul de bază

Primul KVM funcționează ca unitate principală, la care se conectează:

• tastatura;
• mouse-ul;
• receptorul infraroșu;
• difuzorul;
• accesoriul USB;
• controlul RS232.

Al doilea KVM funcționează ca unitate suplimentară și gestionează în principal monitoarele și intrările video suplimentare.

Conectare

1. Opriți ambele KVM-uri și computerele.
2. Folosind cablul AUX inclus, conectați portul DCCI al primului KVM la portul DCCI al celui de-al doilea KVM compatibil.
3. Conectați fiecare KVM la propria sursă de alimentare.
4. Conectați cele două monitoare suplimentare la ieșirile celui de-al doilea KVM.
5. De la fiecare computer trebuie conectate încă două cabluri DisplayPort la grupul corespunzător de intrări al celui de-al doilea KVM.
6. Asigurați-vă că intrarea PC1 a ambelor KVM-uri aparține aceluiași computer PC1 și procedați la fel pentru celelalte intrări.
7. Porniți mai întâi monitoarele, apoi KVM-urile și, în final, computerele.

Pentru utilizarea a patru monitoare, fiecare computer trebuie să dispună de patru ieșiri video corespunzătoare.

Nu este necesar să conectați o tastatură și un mouse separate la a doua unitate suplimentară.

26. Control RS232

Portul RS232 poate fi utilizat cu un sistem de control extern, un centru de automatizare sau un controler care acceptă comunicarea serială.

Conectorul cu trei poli inclus în pachet este destinat conexiunii RS232.

Înainte de a începe controlul, verificați:

• dispunerea corectă a pinilor;
• viteza de transmisie a datelor;
• formatul comenzilor;
• caracterele de sfârșit de linie;
• protocolul RS232 exact al KVM-ului.

Configurați aceste date exclusiv pe baza listei de comenzi RS232 furnizate de producător pentru produs.

27. Montarea în rack

Cu ajutorul celor două urechi de fixare în rack incluse, dispozitivul poate fi montat într-un rack sau într-un alt suport compatibil.

1. Opriți și deconectați dispozitivul de la alimentare.
2. Fixați urechile pe ambele părți ale KVM-ului.
3. Folosiți șuruburi de dimensiuni corespunzătoare.
4. Fixați ferm dispozitivul în rack.
5. Lăsați suficient spațiu pentru cabluri și ventilație.
6. Nu întindeți și nu îndoiți excesiv cablurile DisplayPort.

28. Sisteme de operare

Manualul din fabrică indică suport pentru următoarele sisteme:

• Windows
• macOS / Mac OS X
• Unix
• Debian
• Ubuntu
• Fedora
• Raspbian
• Ubuntu pentru sistemul Raspberry Pi
• alte sisteme Linux de bază

Funcțiile de bază ale KVM-ului pentru imagine, tastatură și mouse funcționează de obicei fără drivere separate.

Unele dispozitive USB speciale sau funcții ale tastaturii pot necesita software-ul producătorului.

29. Depanare

Nu este afișată nicio imagine pe niciun monitor

Verificați:

• dacă KVM-ul este pornit;
• dacă sursa de alimentare DC de 12 V este conectată corect;
• dacă pe monitoare este selectată intrarea DisplayPort corespunzătoare;
• dacă sunt conectate corect cablurile DisplayPort de ieșire;
• dacă este pornit computerul selectat;
• dacă cablurile DisplayPort ale computerului sunt conectate la grupul PC corespunzător.

Reporniți sistemul în următoarea ordine:

1. monitoarele;
2. KVM-ul;
3. computerele.

Funcționează un singur monitor

Verificați dacă, pentru computerul respectiv:

• sunt conectate ambele ieșiri DisplayPort;
• cablurile Input A și Input B aparțin aceluiași grup PC;
• al doilea afișaj este activat în sistemul de operare;
• placa video acceptă două afișaje simultane.

Schimbați între ele, pentru test, cablurile DisplayPort A și B pentru a determina dacă este defect cablul sau ieșirea computerului.

Imaginea pâlpâie sau dispare periodic

Cauze posibile:

• cablu DisplayPort de calitate necorespunzătoare;
• cablu prea lung;
• rezoluție sau rată de reîmprospătare prea mare;
• conexiune instabilă;
• problemă de compatibilitate a plăcii video.

Încercați:

• un cablu DisplayPort mai scurt;
• rezoluția 1920 × 1080@60 Hz;
• un singur monitor;
• o altă intrare a computerului.

4K@60 Hz nu funcționează

Verificați dacă:

• placa video a computerului acceptă această rezoluție;
• monitorul o acceptă;
• cablurile DisplayPort sunt potrivite pentru 4K@60 Hz;
• ambele ieșiri video ale computerului au versiunea corespunzătoare;
• sistemul nu a selectat o rezoluție comună mai mică.

Setați, pentru test, rezoluția 4K@30 Hz sau 1080p@60 Hz.

Tastatura și mouse-ul nu funcționează

Verificați:

• dacă este conectat cablul USB A–B al computerului respectiv;
• dacă acest cablu aparține grupului PC corespunzător;
• dacă tastatura și mouse-ul sunt conectate corect;
• dacă focalizarea tastaturii/mouse-ului este atribuită monitorului dorit;
• dacă computerul a recunoscut dispozitivele USB.

Încercați un alt port USB sau un alt cablu USB A–B.

Pentru primul test, utilizați o tastatură USB simplă cu fir și un mouse cu fir.

Pe monitoare sunt afișate computere diferite, dar mouse-ul controlează computerul greșit

Apăsați butonul Output A sau Pe monitoare, selectați intrarea DisplayPort corespunzătoare. butonul corespunzător monitorului pe care este afișat computerul pe care doriți să îl controlați.

Dispozitivul USB 2.0 nu funcționează

Verificați:

• conexiunea USB a computerului activ;
• consumul de energie al dispozitivului;
• driverul dispozitivului;
• dacă computerul recunoaște dispozitivul atunci când acesta este conectat direct.

Pentru dispozitivele cu un consum ridicat de energie, utilizați un hub USB cu alimentare proprie.

Telecomanda nu funcționează

Verificați:

• bateria telecomenzii;
• dacă există obstacole între telecomandă și receptorul IR;
• dacă receptorul IR extern este conectat corect;
• dacă KVM-ul este pornit.

Comutarea automată nu funcționează

Verificați:

• dacă ați setat valorile MIN și SEC;
• dacă ați apăsat butonul SET;
• dacă ați pornit funcția cu butonul Scan;
• dacă indicatorul de stare luminează verde.

Computerul rearanjează ferestrele după comutare

Acest lucru se poate întâmpla din cauza redetectării DisplayPort sau EDID.

Încercați:

• porniți monitoarele și KVM-ul înaintea computerelor;
• reporniți computerele;
• utilizați monitoare cu aceeași rezoluție;
• instalați cel mai recent driver pentru placa video.

30. Curățare și întreținere

Înainte de curățare:

1. opriți KVM-ul;
2. deconectați sursa de alimentare de la rețea;
3. deconectați cablurile conectate.

Ștergeți carcasa cu o lavetă moale, uscată sau ușor umedă.

Nu utilizați:

• substanțe chimice agresive;
• solvenți;
• substanțe abrazive;
• jet direct de apă;
• obiecte metalice pentru curățarea conectorilor.

Verificați periodic:

• conectorii DisplayPort;
• cablurile USB;
• cablul sursei de alimentare;
• ventilația dispozitivului;
• stabilitatea elementelor de fixare în rack.

31. Depozitare

În cazul unei perioade mai lungi de neutilizare:

1. Opriți comutatorul KVM.
2. Deconectați sursa de alimentare de la rețea.
3. Deconectați cablurile conectate.
4. Depozitați dispozitivul într-un loc uscat, fără praf și inaccesibil copiilor.
5. Nu așezați obiecte grele pe dispozitiv.
6. Nu îndoiți cablurile și nu le înfășurați prea strâns.

32. Rezumat tehnic

• Tip produs: comutator KVM DisplayPort pentru două monitoare
• Număr de computere: maximum 4
• Număr de monitoare: 2
• Număr de intrări DisplayPort: 8
• Număr de ieșiri DisplayPort: 2
• Rezoluție maximă: 3840 × 2160@60 Hz
• Control USB: tastatură și mouse
• USB suplimentar: USB 2.0
• Ieșire audio: stereo de 3,5 mm
• Telecomandă: telecomandă cu infraroșu
• Control extern: RS232
• Comutare automată a intrării: da
• Gestionare EDID: da
• Hot Plug: da
• Funcție pass-through pentru tastatură/mouse: da
• Extensibilitate DCCI: da
• Alimentare: DC 12 V
• Domeniu de utilizare: utilizare în interior

33. Service

Dacă dispozitivul nu funcționează corect nici după verificările de mai sus, contactați distribuitorul.

Pentru procesarea solicitării, pregătiți:

• denumirea exactă a produsului;
• numărul comenzii sau dovada achiziției;
• tipul computerelor conectate;
• tipul monitoarelor;
• specificațiile cablurilor DisplayPort și USB utilizate;
• rezoluția și rata de reîmprospătare setate;
• descrierea detaliată a problemei;
• starea afișajului și a indicatoarelor de stare;
• o fotografie a întregii conexiuni;
• dacă este posibil, un videoclip al problemei.
